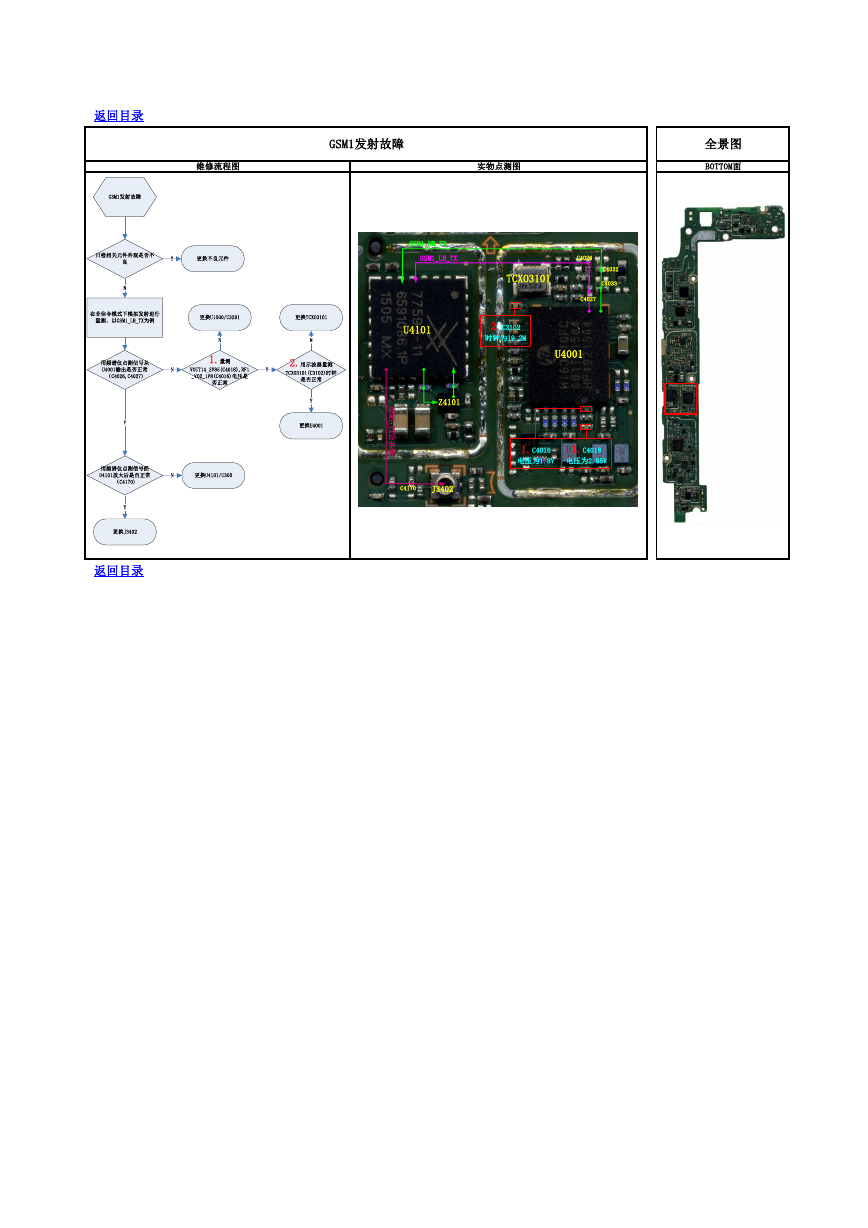

返回目录 GSM1发射故障 维修流程图 实物点测图 全景图 BOTTOM面 GSM1_HB_TX GSM1_LB_TX TCXO3101 C4026 C4027 C4032 C4033 U4101 2.C3102 时钟为19.2M U4001 Z4101 G S M 1 _ T X 公 共 线 C4170 J3402 1.C4016 电压为1.8V 1.C4018 电压为2.85V 返回目录 GSM1发射故障目检相关元件外观是否不良更换不良元件Y在非信令模式下模拟发射进行量测，以GSM1_LB_TX为例用频谱仪点测信号从U4001输出是否正常（C4026,C4027)1.量测VOUT14_2V85(C4018),RF1_VO2_1P8(C4016)电压是否正常更换U1000/U32012.用示波器量测TCXO3101(C3102)时钟是否正常更换TCXO3101用频谱仪点测信号经U4101放大后是否正常（C4170)YNNYNNN更换U4001Y更换J3402Y更换U4101/U300
