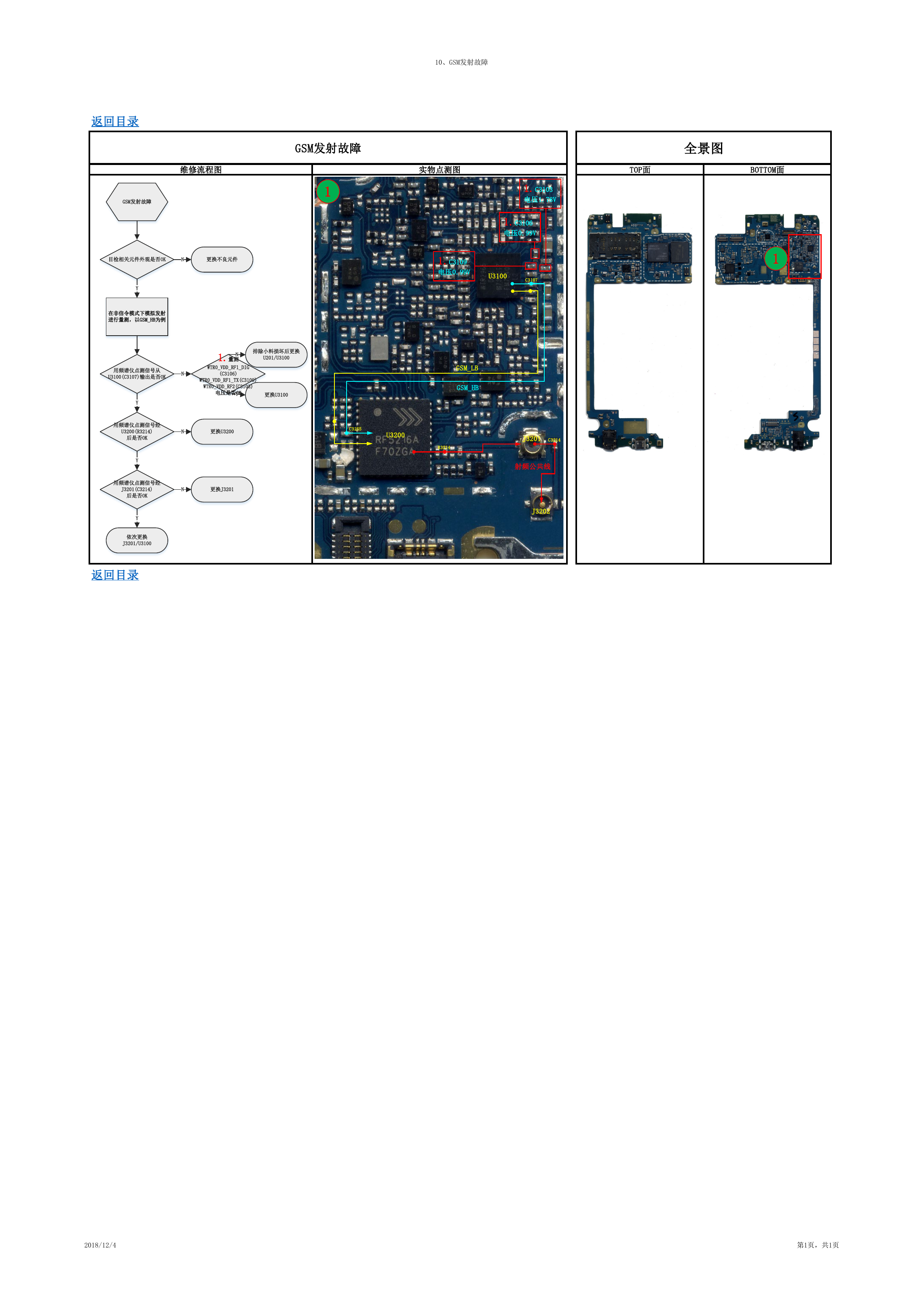

10、GSM发射故障 返回目录 GSM发射故障 全景图 维修流程图 实物点测图 TOP面 BOTTOM面 GSM发射故障 1 目检相关元件外观是否OK N 更换不良元件 1.C3103 电压1.78V 1.C3106 电压0.99V 1.C3109 电压0.99V U3100 C3107 1 Y 在非信令模式下模拟发射 进行量测，以GSM_HB为例 用频谱仪点测信号从 U3100(C3107)输出是否OK Y 用频谱仪点测信号经 U3200(R3214) 后是否OK Y 用频谱仪点测信号经 J3201(C3214) 后是否OK Y 依次更换 J3201/U3100 N N N 返回目录 N 1.量测 排除小料损坏后更换 U201/U3100 WTR0_VDD_RF1_DIG (C3106) WTR0_VDD_RF1_TX(C3109) WTR0_VDD_RF2(C3103) 电压是否OK Y 更换U3100 更换U3200 更换J3201 GSM_LB GSM_HB C3255 U3200 R3214 J3201 C3214 射频公共线 J3202 2018/12/4 第1页，共1页
