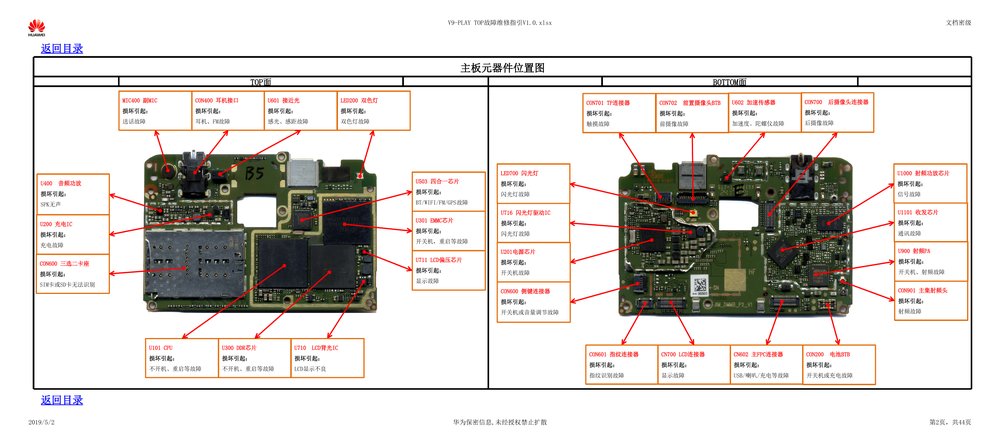

返回目录 U400 音频功放 损坏引起： SPK无声 U200 充电IC 损坏引起： 充电故障 CON600 三选二卡座 损坏引起： SIM卡或SD卡无法识别 返回目录 2019/5/2 V9-PLAY TOP故障维修指引V1.0.xlsx 文档密级 TOP面 BOTTOM面 主板元器件位置图 MIC400 副MIC CON400 耳机接口 损坏引起： 送话故障 损坏引起： 耳机、FM故障 U601 接近光 损坏引起： 感光、感距故障 LED200 双色灯 损坏引起： 双色灯故障 CON701 TP连接器 CON702 前置摄像头BTB U602 加速传感器 CON700 后摄像头连接器 损坏引起： 触摸故障 损坏引起： 前摄像故障 损坏引起： 加速度。陀螺仪故障 损坏引起： 后摄像故障 U503 四合一芯片 损坏引起： BT/WIFI/FM/GPS故障 U301 EMMC芯片 损坏引起： 开关机，重启等故障 U711 LCD偏压芯片 损坏引起： 显示故障 LED700 闪光灯 损坏引起： 闪光灯故障 U716 闪光灯驱动IC 损坏引起： 闪光灯故障 U201电源芯片 损坏引起： 开关机故障 CON600 侧键连接器 损坏引起： 开关机或音量调节故障 U1000 射频功放芯片 损坏引起： 信号故障 U1101 收发芯片 损坏引起： 通讯故障 U900 射频PA 损坏引起： 开关机、射频故障 CON901 主集射频头 损坏引起： 射频故障 U101 CPU 损坏引起： U300 DDR芯片 损坏引起： U710 LCD背光IC 损坏引起： 不开机、重启等故障 不开机、重启等故障 LCD显示不良 CON601 指纹连接器 CN700 LCD连接器 CN602 主FPC连接器 CON200 电池BTB 损坏引起： 指纹识别故障 损坏引起： 显示故障 损坏引起： 损坏引起： USB/喇叭/充电等故障 开关机或充电故障 华为保密信息,未经授权禁止扩散 第2页，共44页
