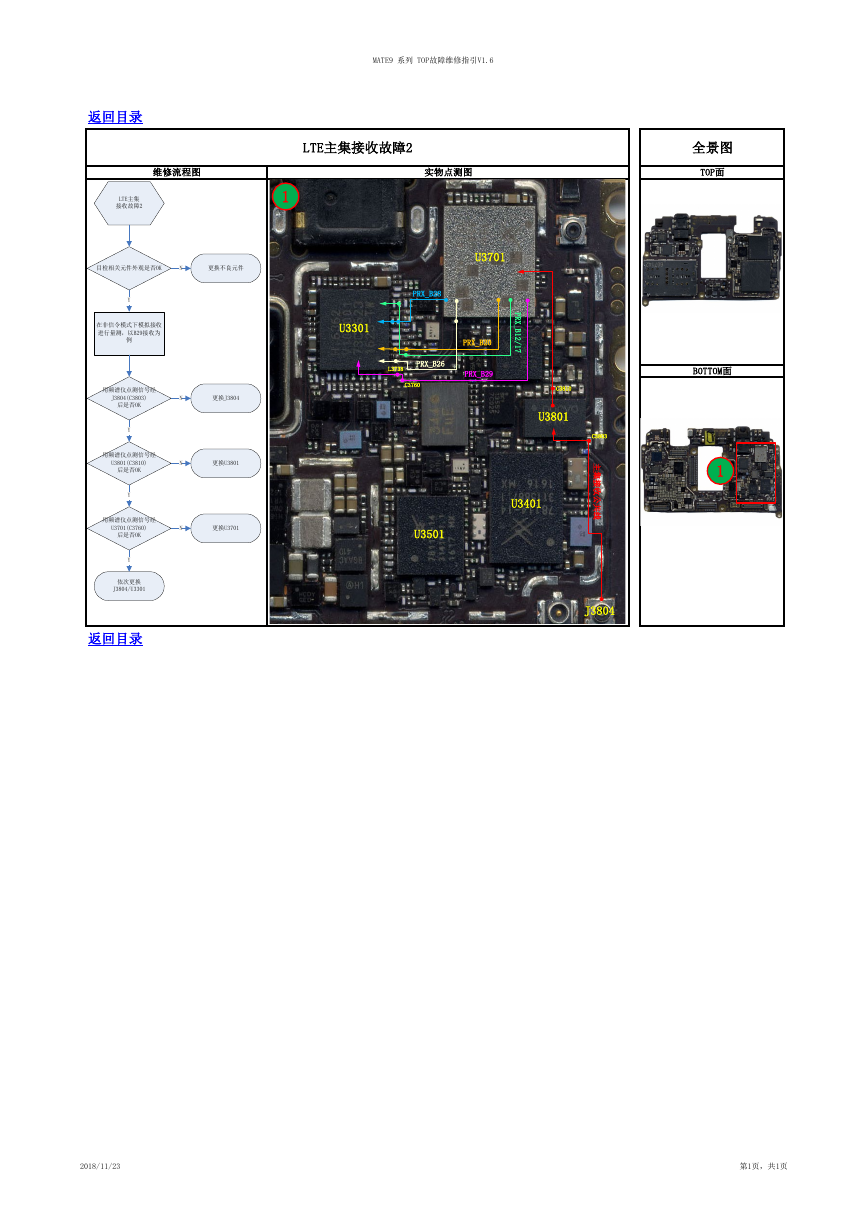

MATE9 系列 TOP故障维修指引V1.6 返回目录 维修流程图 实物点测图 LTE主集接收故障2 全景图 TOP面 LTE主集 接收故障2 1 目检相关元件外观是否OK N 更换不良元件 Y 在非信令模式下模拟接收 进行量测，以B29接收为 例 用频谱仪点测信号经 J3804(C3803) 后是否OK Y 用频谱仪点测信号经 U3801(C3810) 后是否OK Y 用频谱仪点测信号经 U3701(C3760) 后是否OK Y 依次更换 J3804/U3301 返回目录 N N N 更换J3804 更换U3801 更换U3701 U3701 P R X _ B 1 2 / 1 7 PRX_B20 PRX_B29 U3301 PRX_B28 PRX_B26 L3738 C3760 C3810 U3801 U3401 U3501 BOTTOM面 1 C3803 主 集 接 收 公 共 线 J3804 2018/11/23 第1页，共1页
