华为Magic2 原厂图 维修流程图 重力感应故障.pdf

发布时间：2022-03-28 发布人：admin 分类：说明书 资料大小：0.19M 资料格式：pdf 举报 版权申诉
第1页 / 共1页
资料共1页，全文预览结束

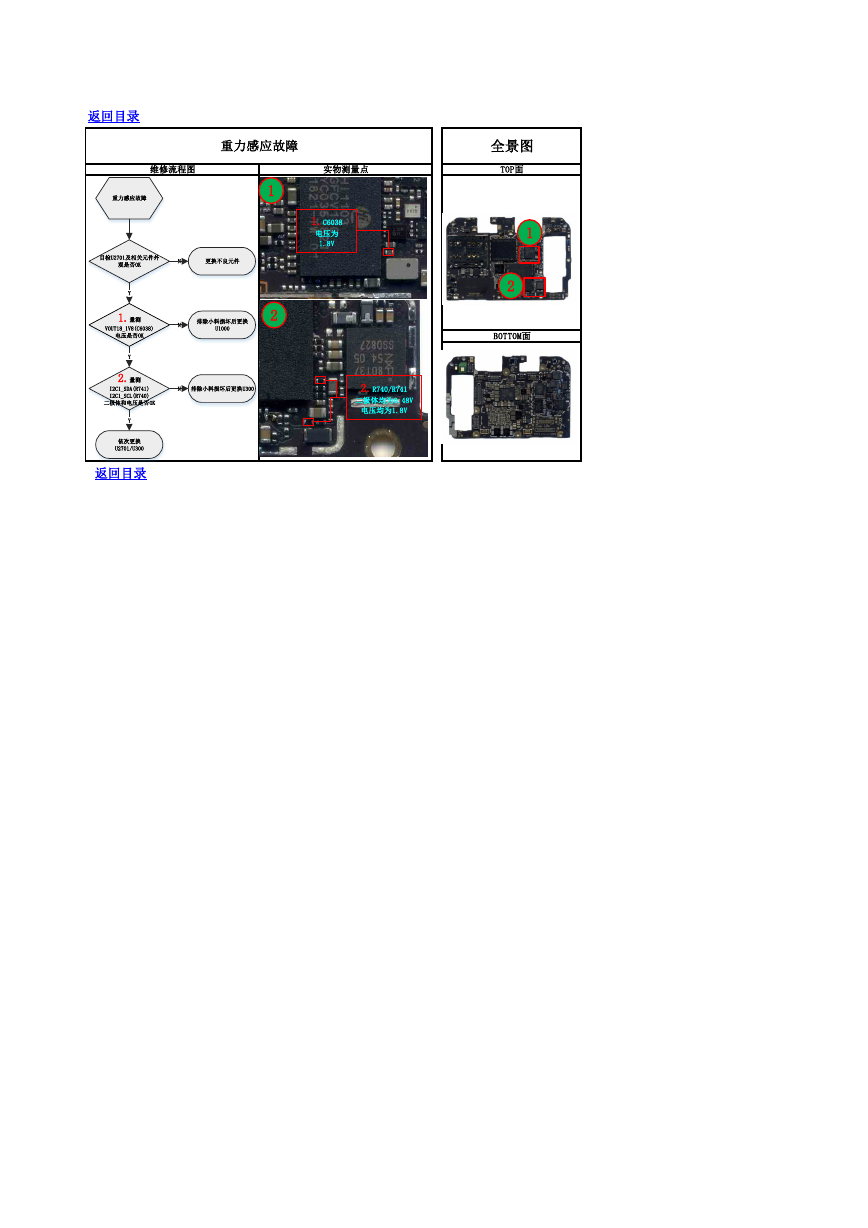

    返回目录 重力感应故障 维修流程图 实物测量点 1.C6038 电压为 1.8V 1 2 2.R740/R741 二极体均为0.48V 电压均为1.8V 返回目录 全景图 TOP面 1 2 BOTTOM面 重力感应故障目检U2701及相关元件外观是否OK更换不良元件NNY依次更换U2701/U300排除小料损坏后更换U3001.量测VOUT18_1V8(C6038)电压是否OKYNY排除小料损坏后更换U10002.量测I2C1_SDA(R741)I2C1_SCL(R740)二极体和电压是否OK
