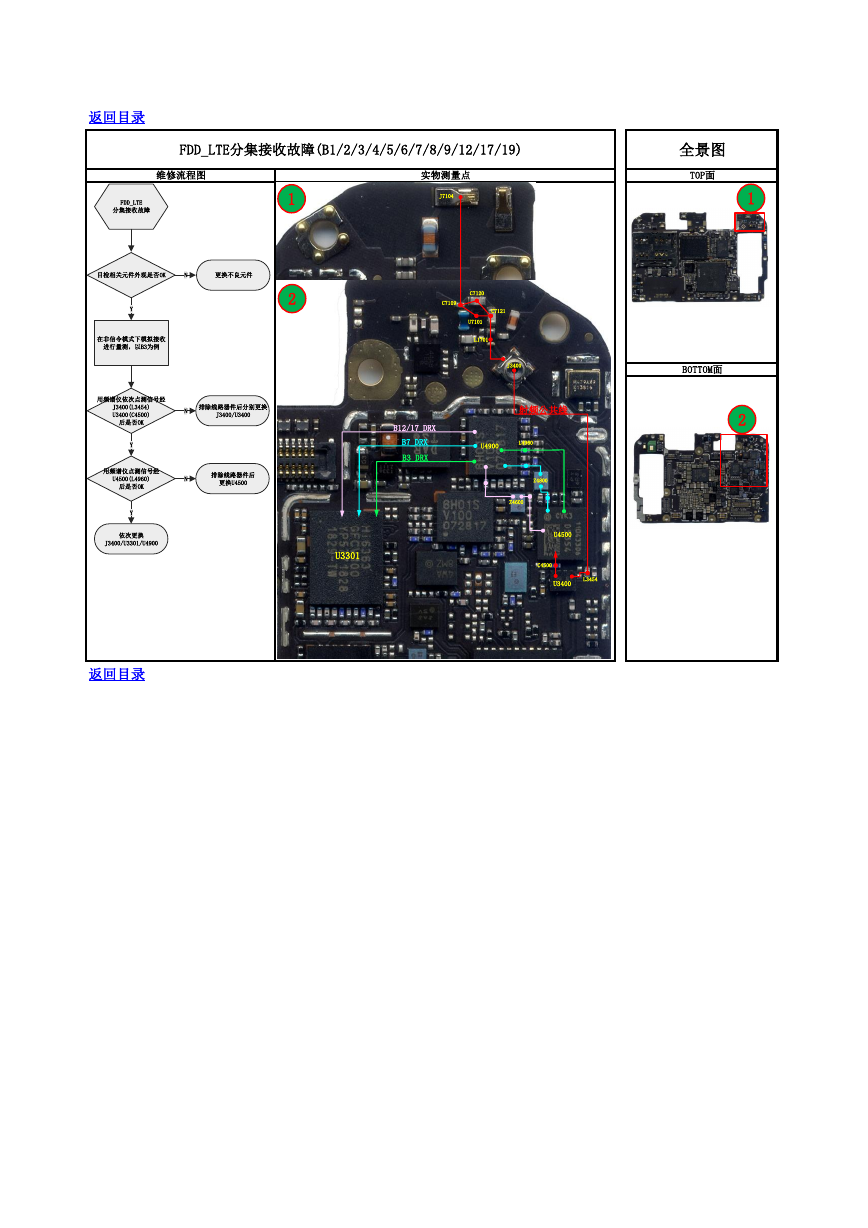

返回目录 FDD_LTE分集接收故障(B1/2/3/4/5/6/7/8/9/12/17/19) 维修流程图 1 2 实物测量点 J7104 C7120 C7109 C7121 U7101 L1701 全景图 TOP面 1 J3400 BOTTOM面 B12/17_DRX B7_DRX B3_DRX 射频公共线 U4900 L4960 Z4800 Z4600 U3301 U4500 C4500 U3400 L3454 2 返回目录 FDD_LTE分集接收故障目检相关元件外观是否OK更换不良元件N在非信令模式下模拟接收进行量测，以B3为例用频谱仪依次点测信号经J3400(L3454)U3400(C4500)后是否OKYY排除线路器件后分别更换J3400/U3400N用频谱仪点测信号经U4500(L4960)后是否OKY排除线路器件后更换U4500N依次更换J3400/U3301/U4900
