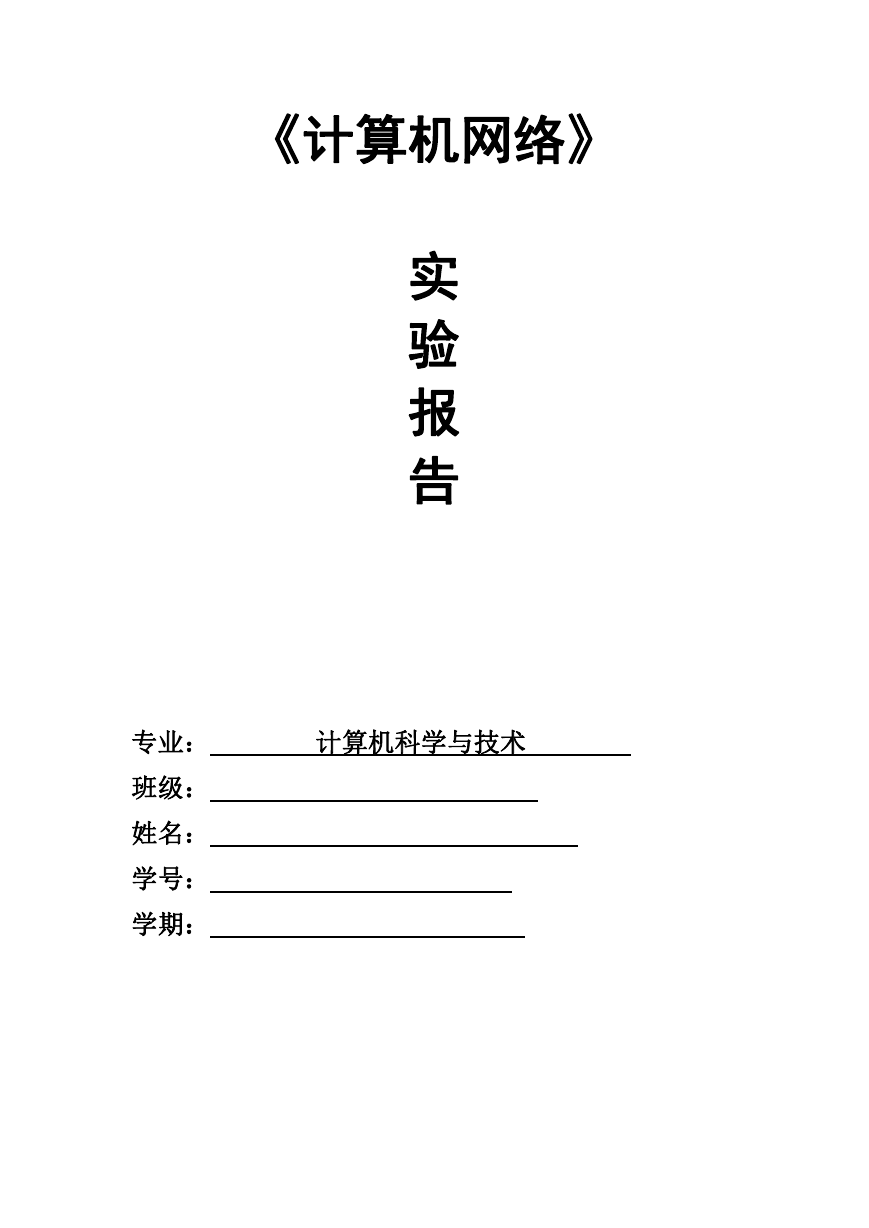

    《计算机网络》 实 验 报 告 计算机科学与技术 专业： 班级： 姓名： 学号： 学期：

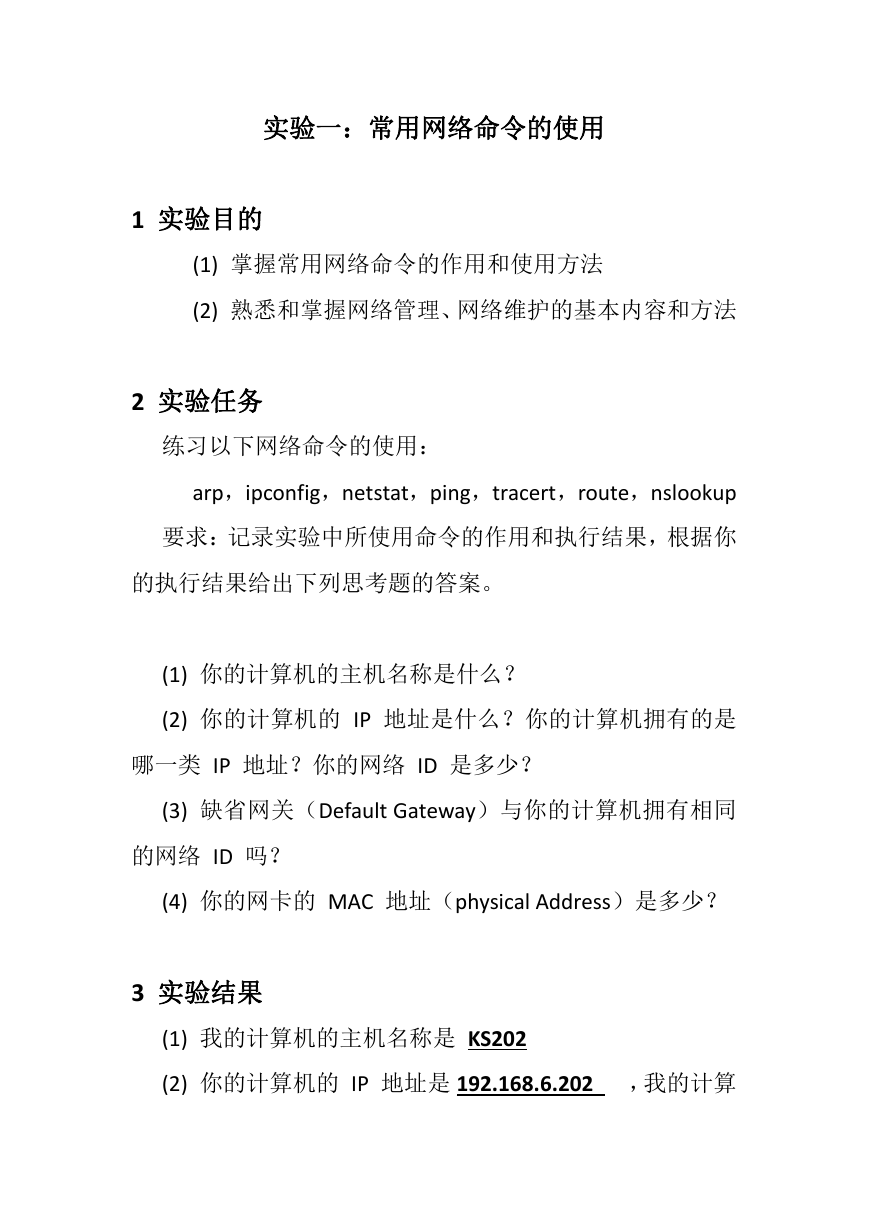

    实验一：常用网络命令的使用 1 实验目的 (1) 掌握常用网络命令的作用和使用方法 (2) 熟悉和掌握网络管理、网络维护的基本内容和方法 2 实验任务 练习以下网络命令的使用： arp，ipconfig，netstat，ping，tracert，route，nslookup 要求：记录实验中所使用命令的作用和执行结果，根据你 的执行结果给出下列思考题的答案。 (1) 你的计算机的主机名称是什么？ (2) 你的计算机的 IP 地址是什么？你的计算机拥有的是 哪一类 IP 地址？你的网络 ID 是多少？ (3) 缺省网关（Default Gateway）与你的计算机拥有相同 的网络 ID 吗？ (4) 你的网卡的 MAC 地址（physical Address）是多少？ 3 实验结果 (1) 我的计算机的主机名称是 KS202 (2) 你的计算机的 IP 地址是 192.168.6.202 ，我的计算

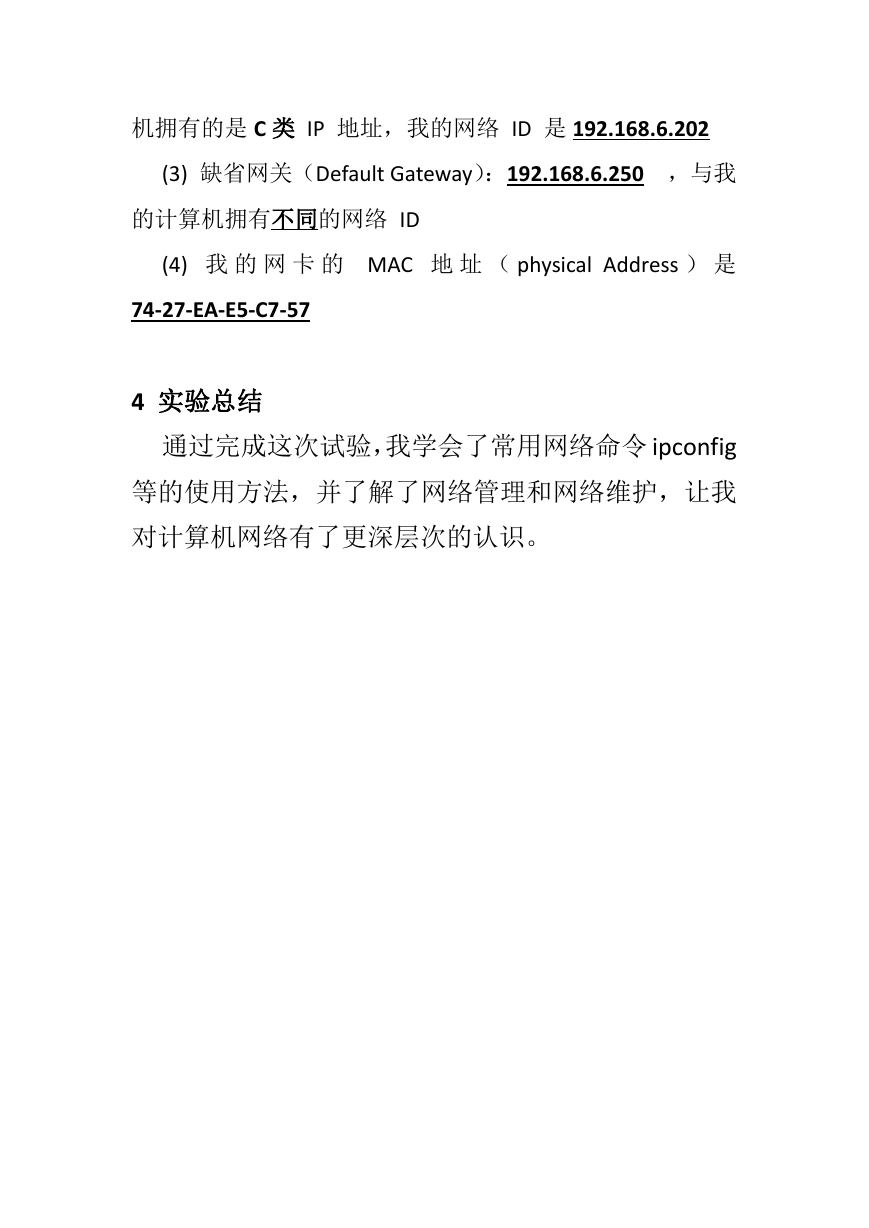

    机拥有的是 C 类 IP 地址，我的网络 ID 是 192.168.6.202 (3) 缺省网关（Default Gateway）：192.168.6.250 ，与我 的计算机拥有不同的网络 ID (4) 我 的 网 卡 的 MAC 地 址 （ physical Address ） 是 74-27-EA-E5-C7-57 4 实验总结 通过完成这次试验，我学会了常用网络命令 ipconfig 等的使用方法，并了解了网络管理和网络维护，让我 对计算机网络有了更深层次的认识。

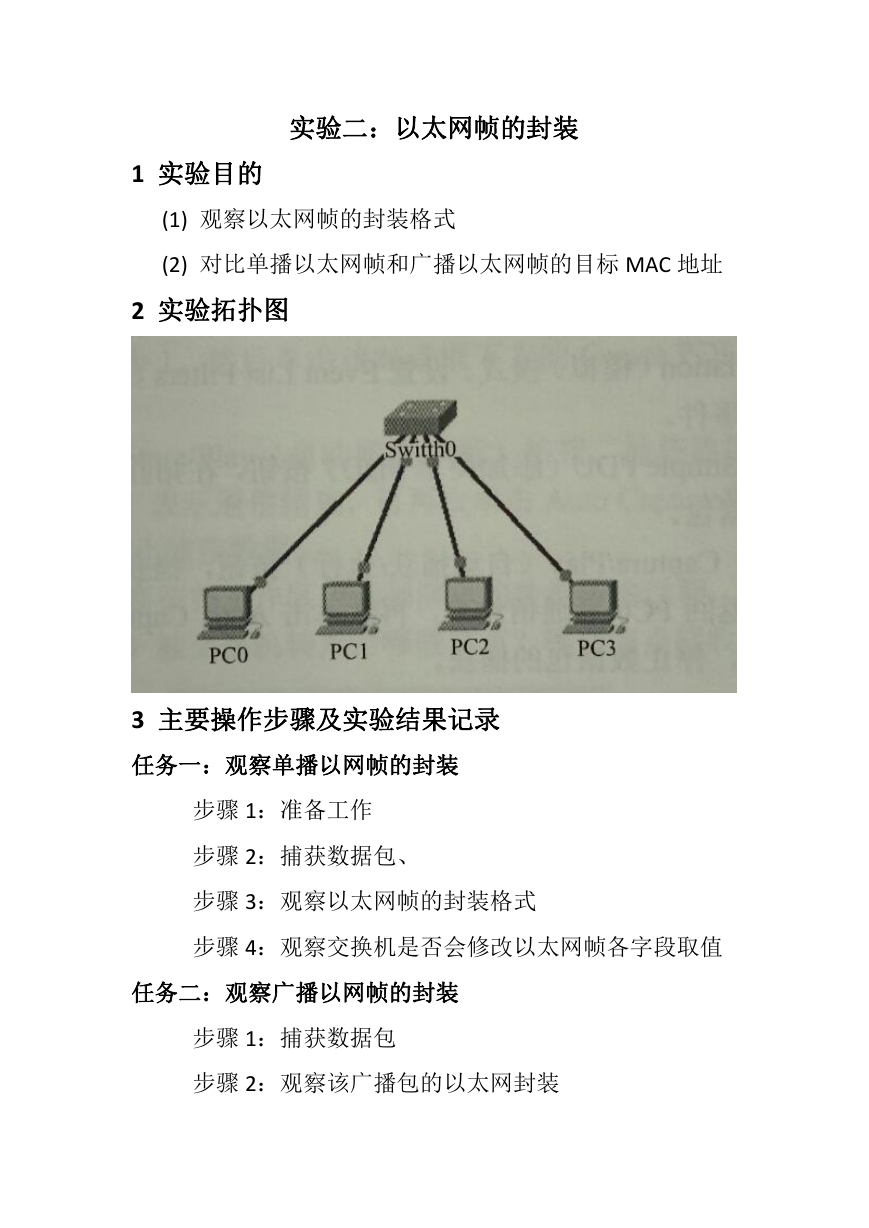

    实验二：以太网帧的封装 1 实验目的 (1) 观察以太网帧的封装格式 (2) 对比单播以太网帧和广播以太网帧的目标 MAC 地址 2 实验拓扑图 3 主要操作步骤及实验结果记录 任务一：观察单播以网帧的封装 步骤 1：准备工作 步骤 2：捕获数据包、 步骤 3：观察以太网帧的封装格式 步骤 4：观察交换机是否会修改以太网帧各字段取值 任务二：观察广播以网帧的封装 步骤 1：捕获数据包 步骤 2：观察该广播包的以太网封装

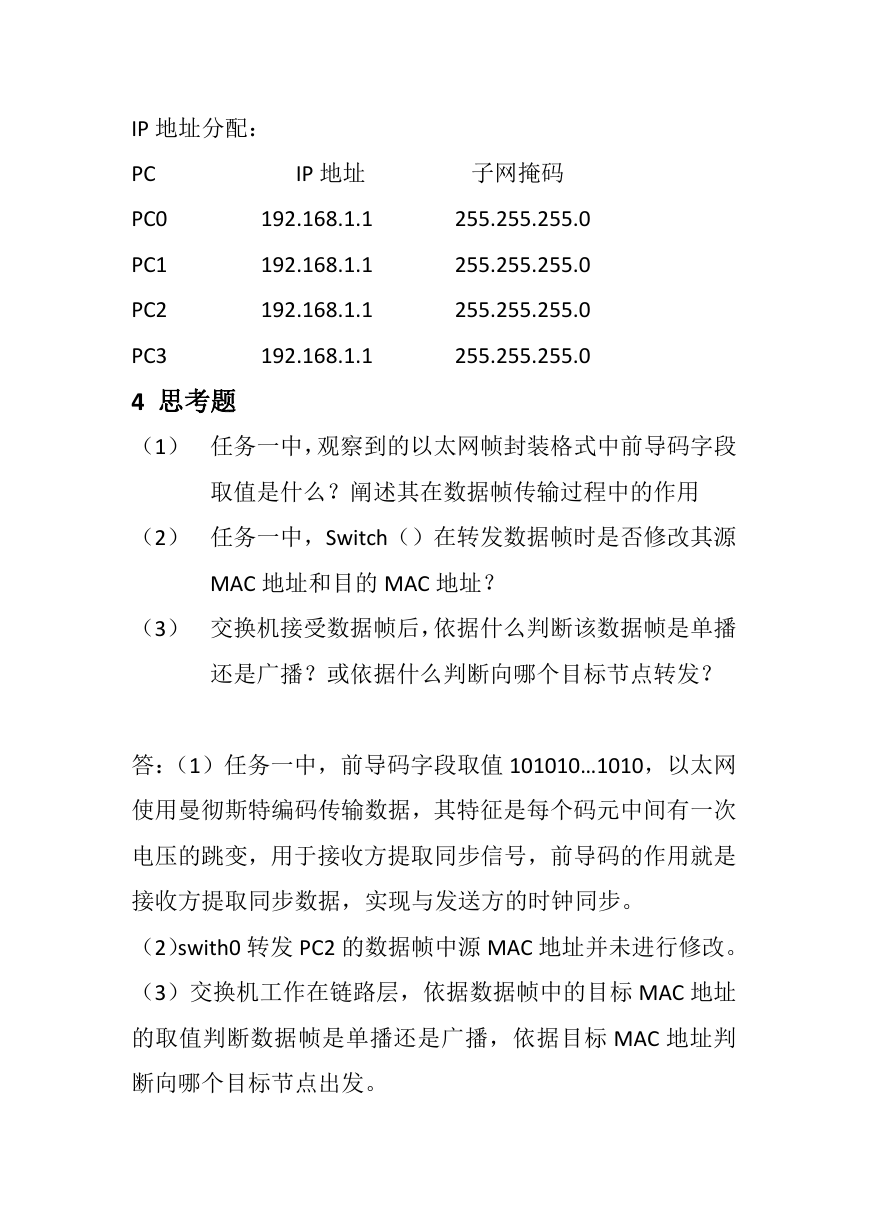

    IP 地址 192.168.1.1 192.168.1.1 192.168.1.1 192.168.1.1 IP 地址分配： PC PC0 PC1 PC2 PC3 4 思考题 （1） 任务一中，观察到的以太网帧封装格式中前导码字段 子网掩码 255.255.255.0 255.255.255.0 255.255.255.0 255.255.255.0 取值是什么？阐述其在数据帧传输过程中的作用 （2） 任务一中，Switch（）在转发数据帧时是否修改其源 MAC 地址和目的 MAC 地址？ （3） 交换机接受数据帧后，依据什么判断该数据帧是单播 还是广播？或依据什么判断向哪个目标节点转发？ 答：（1）任务一中，前导码字段取值 101010…1010，以太网 使用曼彻斯特编码传输数据，其特征是每个码元中间有一次 电压的跳变，用于接收方提取同步信号，前导码的作用就是 接收方提取同步数据，实现与发送方的时钟同步。 （2）swith0 转发 PC2 的数据帧中源 MAC 地址并未进行修改。 （3）交换机工作在链路层，依据数据帧中的目标 MAC 地址 的取值判断数据帧是单播还是广播，依据目标 MAC 地址判 断向哪个目标节点出发。

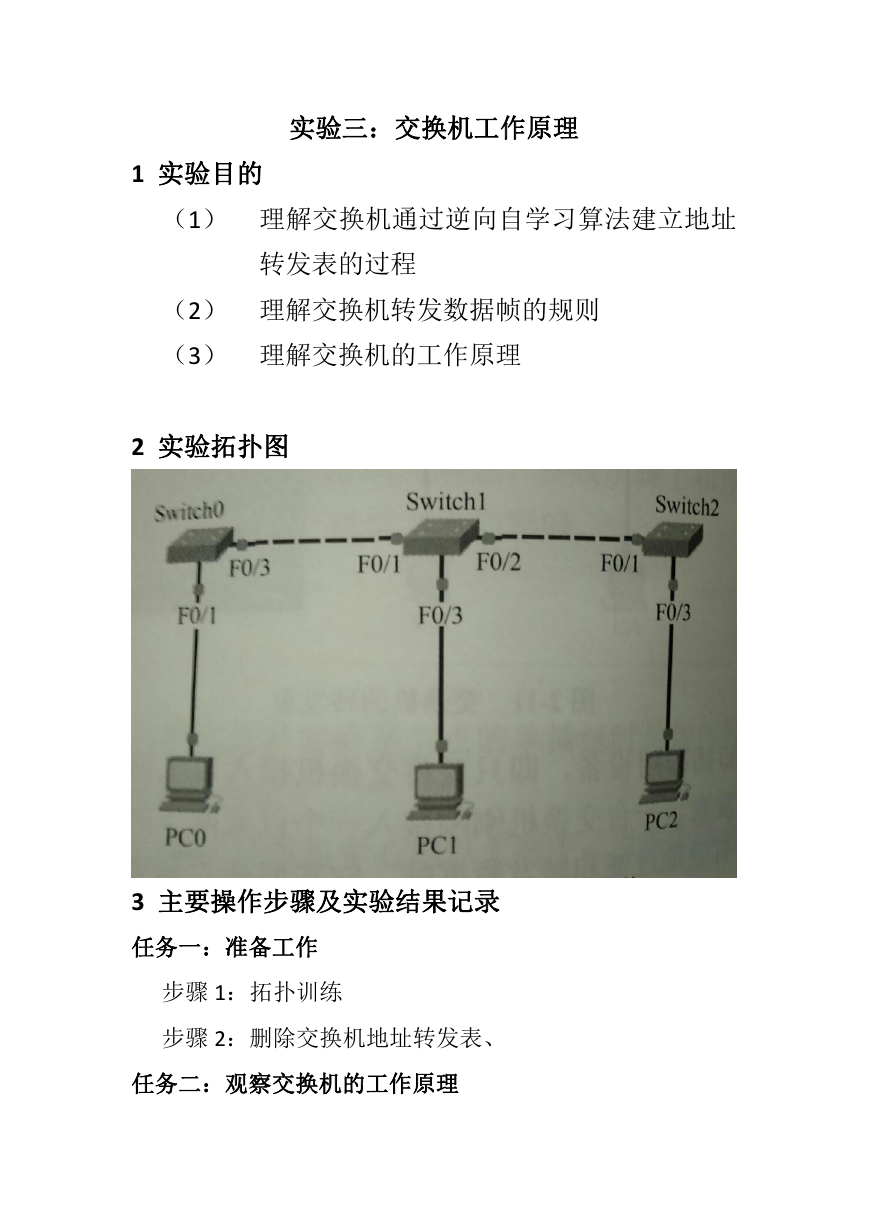

    实验三：交换机工作原理 1 实验目的 （1） 理解交换机通过逆向自学习算法建立地址 转发表的过程 （2） 理解交换机转发数据帧的规则 （3） 理解交换机的工作原理 2 实验拓扑图 3 主要操作步骤及实验结果记录 任务一：准备工作 步骤 1：拓扑训练 步骤 2：删除交换机地址转发表、 任务二：观察交换机的工作原理

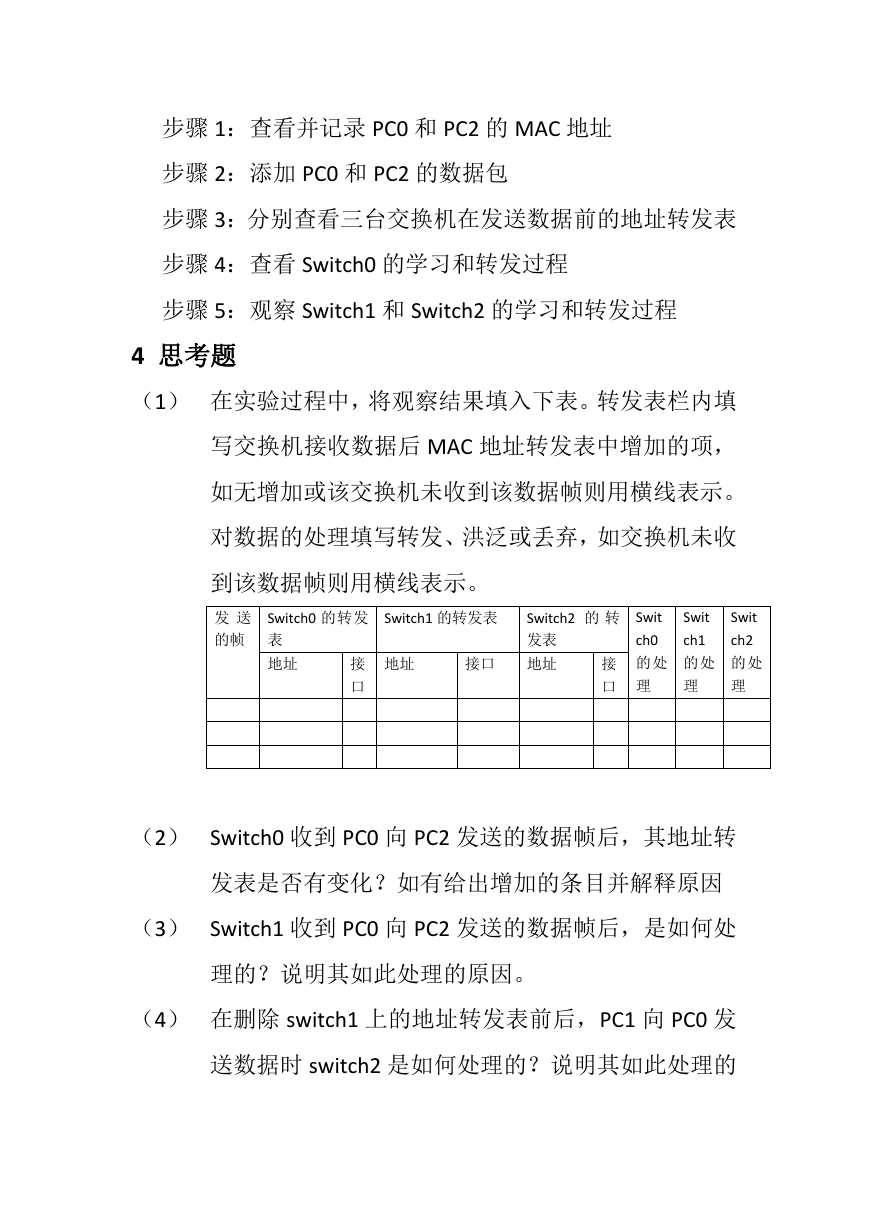

    步骤 1：查看并记录 PC0 和 PC2 的 MAC 地址 步骤 2：添加 PC0 和 PC2 的数据包 步骤 3：分别查看三台交换机在发送数据前的地址转发表 步骤 4：查看 Switch0 的学习和转发过程 步骤 5：观察 Switch1 和 Switch2 的学习和转发过程 4 思考题 （1） 在实验过程中，将观察结果填入下表。转发表栏内填 写交换机接收数据后 MAC 地址转发表中增加的项， 如无增加或该交换机未收到该数据帧则用横线表示。 对数据的处理填写转发、洪泛或丢弃，如交换机未收 到该数据帧则用横线表示。 发 送 的帧 Switch0 的转发 表 Switch1 的转发表 Switch2 的 转 地址 接 口 地址 接口 发表 地址 接 口 Swit ch0 的处 理 Swit ch1 的处 理 Swit ch2 的处 理 （2） Switch0 收到 PC0 向 PC2 发送的数据帧后，其地址转 发表是否有变化？如有给出增加的条目并解释原因 （3） Switch1 收到 PC0 向 PC2 发送的数据帧后，是如何处 理的？说明其如此处理的原因。 （4） 在删除 switch1 上的地址转发表前后，PC1 向 PC0 发 送数据时 switch2 是如何处理的？说明其如此处理的

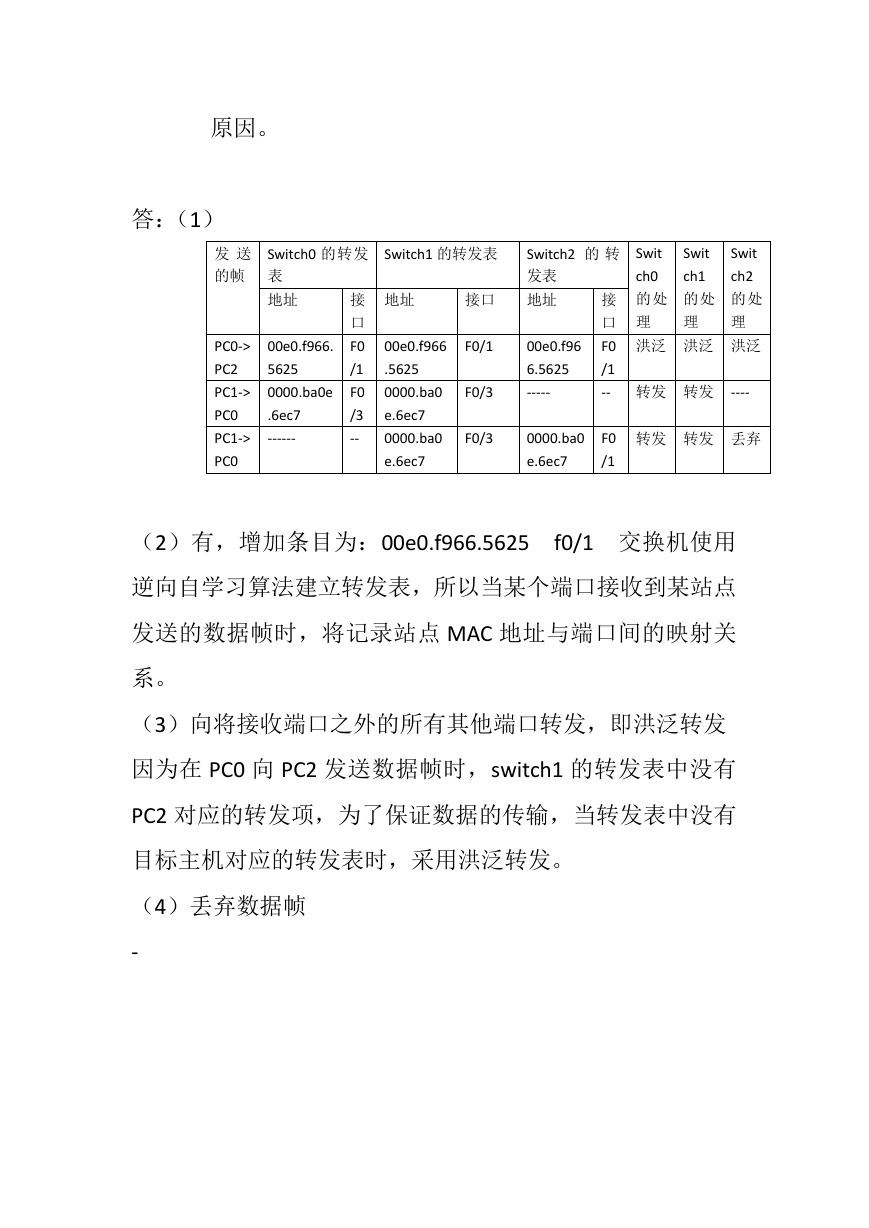

    原因。 答：（1） 发 送 的帧 Switch0 的转发 表 Switch1 的转发表 Switch2 的 转 Swit ch0 的处 理 Swit ch1 的处 理 发表 地址 00e0.f96 6.5625 ----- 地址 00e0.f966. 5625 0000.ba0e .6ec7 ------ 接 口 F0 /1 F0 /3 -- 地址 接口 00e0.f966 .5625 0000.ba0 e.6ec7 0000.ba0 e.6ec7 F0/1 F0/3 F0/3 PC0-> PC2 PC1-> PC0 PC1-> PC0 Swit ch2 的处 理 接 口 F0 /1 -- 转发 转发 ---- 洪泛 洪泛 洪泛 0000.ba0 e.6ec7 F0 /1 转发 转发 丢弃 （2）有，增加条目为：00e0.f966.5625 f0/1 交换机使用 逆向自学习算法建立转发表，所以当某个端口接收到某站点 发送的数据帧时，将记录站点 MAC 地址与端口间的映射关 系。 （3）向将接收端口之外的所有其他端口转发，即洪泛转发 因为在 PC0 向 PC2 发送数据帧时，switch1 的转发表中没有 PC2 对应的转发项，为了保证数据的传输，当转发表中没有 目标主机对应的转发表时，采用洪泛转发。 （4）丢弃数据帧 -
