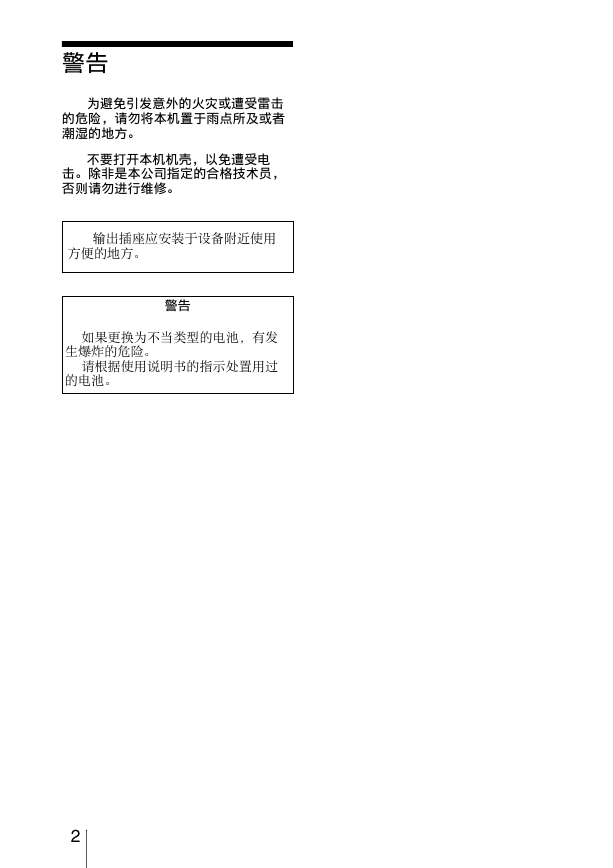

警告为避免引发意外的⽕灾或遭受雷击的危险，请勿将本机置于⾬点所及或者潮湿的地⽅。不要打开本机机壳，以免遭受电击。除⾮是本公司指定的合格技术员，否则请勿进⾏维修。输出插座应安装于设备附近使⽤⽅便的地⽅。警告如果更换为不当类型的电池，有发⽣爆炸的危险。请根据使⽤说明书的指⽰处置⽤过的电池。 2

⽬录概要使⽤菜单的调整和设定使⽤前须知 ................... 4 使⽤菜单 .................... 23 有关安装和使⽤的注意事项 ..... 5 图像设定菜单 ................ 25 特点 ........................ 7 输⼊设定菜单 ................ 27 控制器的位置和功能 .......... 8 操作设定菜单 ................ 29 上⾯／前⾯／左侧 .......... 8 菜单设定 .................... 31 后⾯／右侧／底⾯ .......... 8 安装设定菜单 ................ 32 控制⾯板 .................. 9 信息菜单 .................... 33 连接器⾯板 ............... 10 遥控器 ................... 11 维修保养投影图像安装投影机 .................. 13 连接投影机 .................. 14 连接电脑 ................. 14 连接录像机 ............... 15 连接显⽰器装置（仅限于 VPL-CS7） ..... 16 投影 ....................... 16 关闭电源 .................... 18 便利功能选择菜单语⾔ ................ 19 安全锁 ...................... 20 其他功能 .................... 21 关机及移动功能（仅限于 VPL- CS7 机型） ............. 21 便于您发表的有效⼯具 ..... 22 更换投影灯泡 ................ 35 清洁空⽓滤⽹ ................ 36 其它故障排除 .................... 38 信息⽬录 ................. 41 规格 ....................... 43 索引 ....................... 47 3

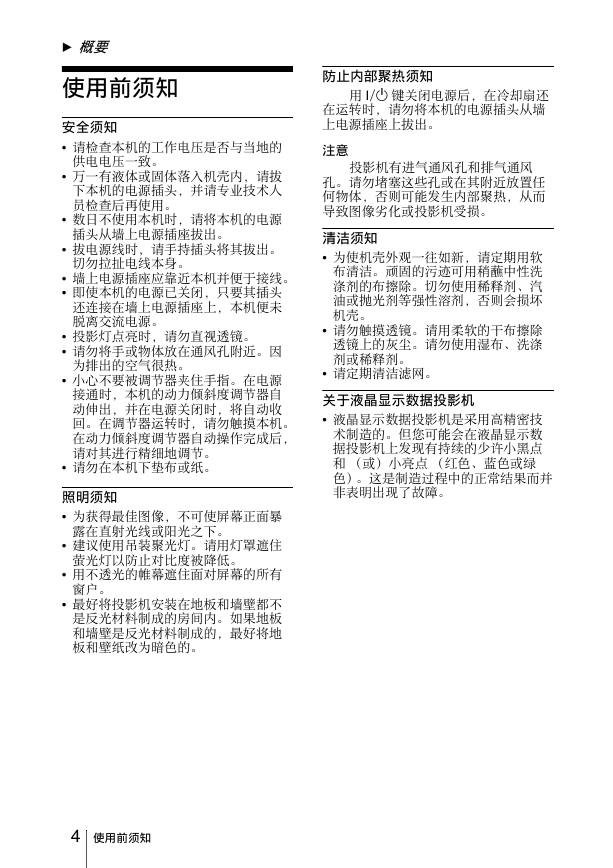

防⽌内部聚热须知⽤ I/1 键关闭电源后，在冷却扇还在运转时，请勿将本机的电源插头从墙上电源插座上拔出。注意投影机有进⽓通风孔和排⽓通风孔。请勿堵塞这些孔或在其附近放置任何物体，否则可能发⽣内部聚热，从⽽导致图像劣化或投影机受损。清洁须知为使机壳外观⼀往如新，请定期⽤软布清洁。顽固的污迹可⽤稍蘸中性洗涤剂的布擦除。切勿使⽤稀释剂、汽油或抛光剂等强性溶剂，否则会损坏机壳。请勿触摸透镜。请⽤柔软的⼲布擦除透镜上的灰尘。请勿使⽤湿布、洗涤剂或稀释剂。请定期清洁滤⽹。关于液晶显⽰数据投影机液晶显⽰数据投影机是采⽤⾼精密技术制造的。但您可能会在液晶显⽰数据投影机上发现有持续的少许⼩⿊点和（或）⼩亮点（红⾊、蓝⾊或绿⾊）。这是制造过程中的正常结果⽽并⾮表明出现了故障。 B 概要使⽤前须知安全须知 • 请检查本机的⼯作电压是否与当地的供电电压⼀致。万⼀有液体或固体落⼊机壳内，请拔下本机的电源插头，并请专业技术⼈员检查后再使⽤。数⽇不使⽤本机时，请将本机的电源插头从墙上电源插座拔出。拔电源线时，请⼿持插头将其拔出。切勿拉扯电线本⾝。墙上电源插座应靠近本机并便于接线。即使本机的电源已关闭，只要其插头还连接在墙上电源插座上，本机便未脱离交流电源。投影灯点亮时，请勿直视透镜。请勿将⼿或物体放在通风孔附近。因为排出的空⽓很热。⼩⼼不要被调节器夹住⼿指。在电源接通时，本机的动⼒倾斜度调节器⾃动伸出，并在电源关闭时，将⾃动收回。在调节器运转时，请勿触摸本机。在动⼒倾斜度调节器⾃动操作完成后，请对其进⾏精细地调节。请勿在本机下垫布或纸。照明须知为获得最佳图像，不可使屏幕正⾯暴露在直射光线或阳光之下。建议使⽤吊装聚光灯。请⽤灯罩遮住萤光灯以防⽌对⽐度被降低。⽤不透光的帷幕遮住⾯对屏幕的所有窗户。最好将投影机安装在地板和墙壁都不是反光材料制成的房间内。如果地板和墙壁是反光材料制成的，最好将地板和壁纸改为暗⾊的。 4 使⽤前须知

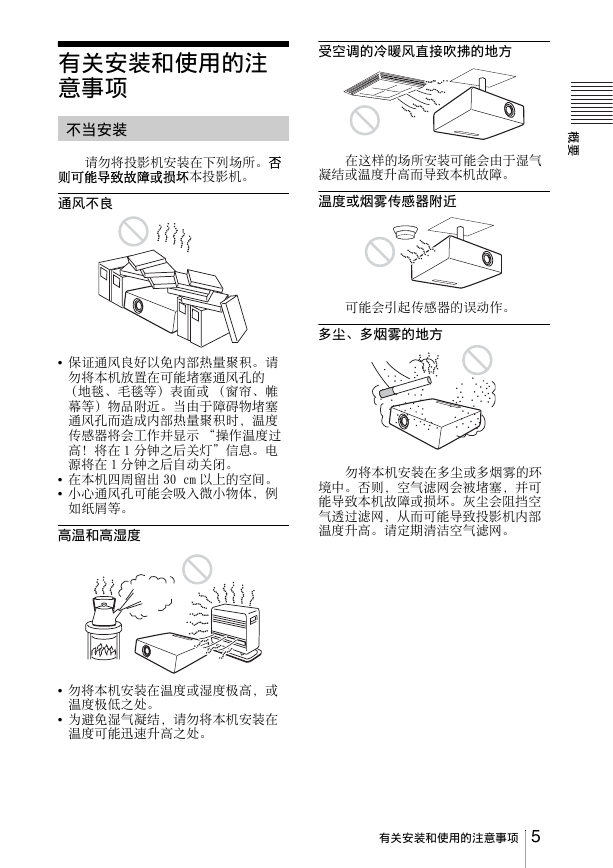

有关安装和使⽤的注意事项不当安装受空调的冷暖风直接吹拂的地⽅请勿将投影机安装在下列场所。否则可能导致故障或损坏本投影机。在这样的场所安装可能会由于湿⽓凝结或温度升⾼⽽导致本机故障。通风不良温度或烟雾传感器附近概要保证通风良好以免内部热量聚积。请勿将本机放置在可能堵塞通风孔的（地毯、⽑毯等）表⾯或（窗帘、帷幕等）物品附近。当由于障碍物堵塞通风孔⽽造成内部热量聚积时，温度传感器将会⼯作并显⽰ “操作温度过⾼！将在 1 分钟之后关灯”信息。电源将在 1 分钟之后⾃动关闭。在本机四周留出 30 cm 以上的空间。⼩⼼通风孔可能会吸⼊微⼩物体，例如纸屑等。⾼温和⾼湿度可能会引起传感器的误动作。多尘、多烟雾的地⽅勿将本机安装在多尘或多烟雾的环境中。否则，空⽓滤⽹会被堵塞，并可能导致本机故障或损坏。灰尘会阻挡空⽓透过滤⽹，从⽽可能导致投影机内部温度升⾼。请定期清洁空⽓滤⽹。勿将本机安装在温度或湿度极⾼，或温度极低之处。为避免湿⽓凝结，请勿将本机安装在温度可能迅速升⾼之处。有关安装和使⽤的注意事项 5

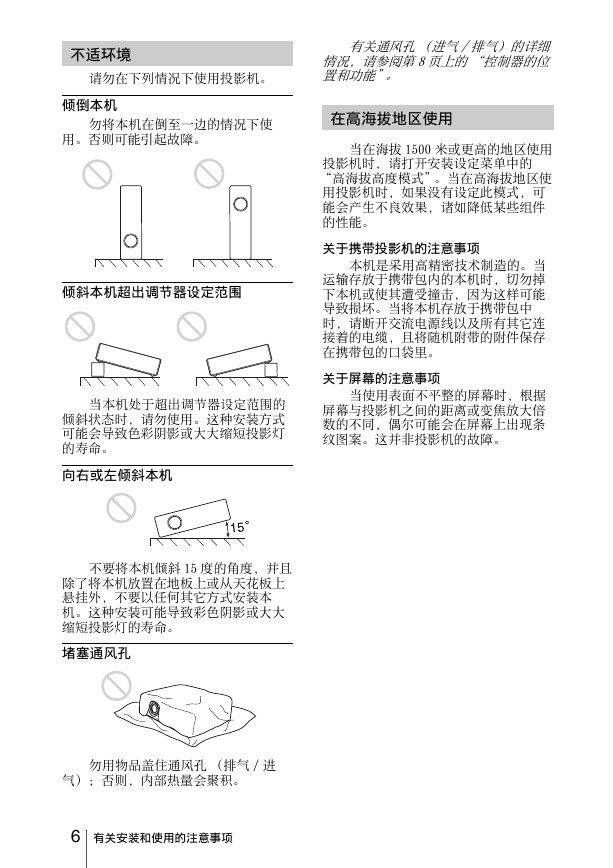

有关通风孔（进⽓/排⽓）的详细情况，请参阅第8页上的“控制器的位置和功能”。在⾼海拔地区使⽤当在海拔 1500 ⽶或更⾼的地区使⽤投影机时，请打开安装设定菜单中的 “⾼海拔⾼度模式”。当在⾼海拔地区使⽤投影机时，如果没有设定此模式，可能会产⽣不良效果，诸如降低某些组件的性能。关于携带投影机的注意事项本机是采⽤⾼精密技术制造的。当运输存放于携带包内的本机时，切勿掉下本机或使其遭受撞击，因为这样可能导致损坏。当将本机存放于携带包中时，请断开交流电源线以及所有其它连接着的电缆，且将随机附带的附件保存在携带包的⼝袋⾥。关于屏幕的注意事项当使⽤表⾯不平整的屏幕时，根据屏幕与投影机之间的距离或变焦放⼤倍数的不同，偶尔可能会在屏幕上出现条纹图案。这并⾮投影机的故障。不适环境请勿在下列情况下使⽤投影机。倾倒本机勿将本机在倒⾄⼀边的情况下使⽤。否则可能引起故障。倾斜本机超出调节器设定范围当本机处于超出调节器设定范围的倾斜状态时，请勿使⽤。这种安装⽅式可能会导致⾊彩阴影或⼤⼤缩短投影灯的寿命。向右或左倾斜本机不要将本机倾斜 15 度的⾓度，并且除了将本机放置在地板上或从天花板上悬挂外，不要以任何其它⽅式安装本机。这种安装可能导致彩⾊阴影或⼤⼤缩短投影灯的寿命。堵塞通风孔勿⽤物品盖住通风孔（排⽓ / 进⽓）；否则，内部热量会聚积。 6 有关安装和使⽤的注意事项

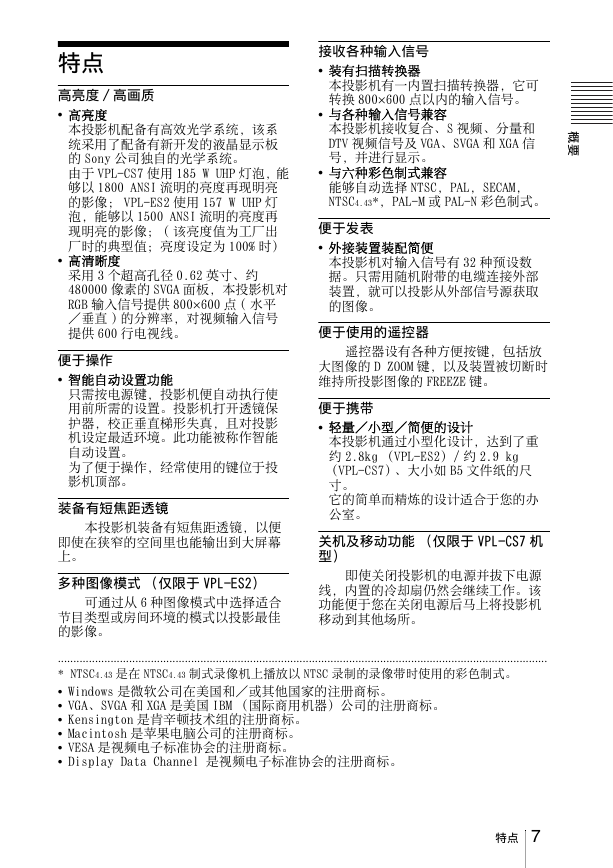

特点⾼亮度 / ⾼画质 • ⾼亮度本投影机配备有⾼效光学系统，该系统采⽤了配备有新开发的液晶显⽰板的 Sony 公司独⾃的光学系统。由于 VPL-CS7 使⽤ 185 W UHP 灯泡，能够以 1800 ANSI 流明的亮度再现明亮的影像； VPL-ES2 使⽤ 157 W UHP 灯泡，能够以 1500 ANSI 流明的亮度再现明亮的影像； ( 该亮度值为⼯⼚出⼚时的典型值；亮度设定为 100% 时）⾼清晰度采⽤ 3 个超⾼孔径 0.62 英⼨、约 480000 像素的 SVGA ⾯板，本投影机对 RGB 输⼊信号提供 800×600 点 ( ⽔平／垂直 ) 的分辨率，对视频输⼊信号提供 600 ⾏电视线。便于操作智能⾃动设置功能只需按电源键，投影机便⾃动执⾏使⽤前所需的设置。投影机打开透镜保护器，校正垂直梯形失真，且对投影机设定最适环境。此功能被称作智能⾃动设置。为了便于操作，经常使⽤的键位于投影机顶部。装备有短焦距透镜本投影机装备有短焦距透镜，以便即使在狭窄的空间⾥也能输出到⼤屏幕上。多种图像模式（仅限于 VPL-ES2）可通过从 6 种图像模式中选择适合节⽬类型或房间环境的模式以投影最佳的影像。接收各种输⼊信号装有扫描转换器本投影机有⼀内置扫描转换器，它可转换 800×600 点以内的输⼊信号。与各种输⼊信号兼容本投影机接收复合、S 视频、分量和 DTV 视频信号及 VGA、SVGA 和 XGA 信号，并进⾏显⽰。与六种彩⾊制式兼容能够⾃动选择 NTSC，PAL，SECAM, NTSC4.43*，PAL-M 或 PAL-N 彩⾊制式。概要便于发表外接装置装配简便本投影机对输⼊信号有 32 种预设数据。只需⽤随机附带的电缆连接外部装置，就可以投影从外部信号源获取的图像。便于使⽤的遥控器遥控器设有各种⽅便按键，包括放⼤图像的 D ZOOM 键，以及装置被切断时维持所投影图像的 FREEZE 键。便于携带轻量／⼩型／简便的设计本投影机通过⼩型化设计，达到了重约 2.8kg （VPL-ES2）/ 约 2.9 kg （VPL-CS7）、⼤⼩如 B5 ⽂件纸的尺⼨。它的简单⽽精炼的设计适合于您的办公室。关机及移动功能（仅限于 VPL-CS7 机型）即使关闭投影机的电源并拔下电源线，内置的冷却扇仍然会继续⼯作。该功能便于您在关闭电源后马上将投影机移动到其他场所。 .............................................................................................................................................................. * NTSC4.43 是在 NTSC4.43 制式录像机上播放以 NTSC 录制的录像带时使⽤的彩⾊制式。 Windows 是微软公司在美国和／或其他国家的注册商标。 VGA、SVGA 和 XGA 是美国 IBM （国际商⽤机器）公司的注册商标。 Kensington 是肯⾟顿技术组的注册商标。 Macintosh 是苹果电脑公司的注册商标。 VESA 是视频电⼦标准协会的注册商标。 Display Data Channel 是视频电⼦标准协会的注册商标。特点 7

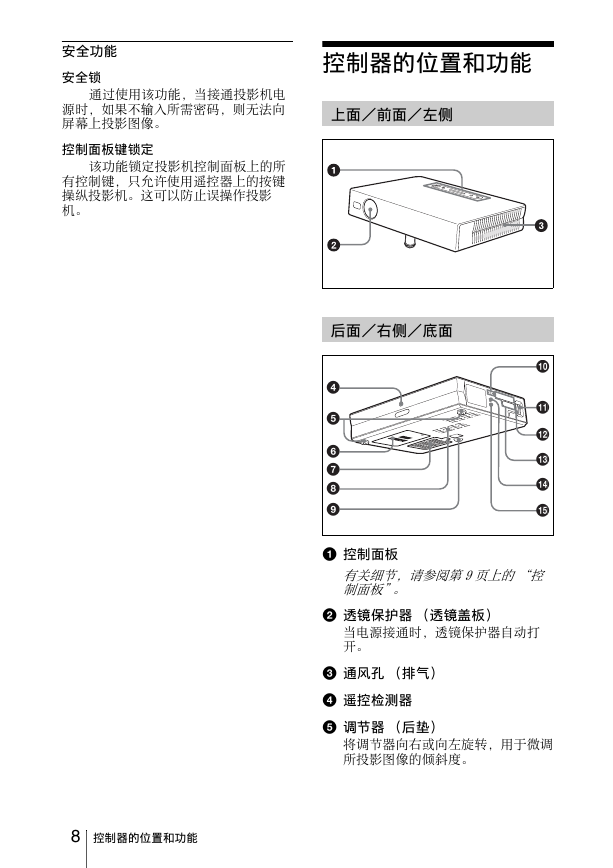

控制器的位置和功能上⾯／前⾯／左侧安全功能安全锁通过使⽤该功能，当接通投影机电源时，如果不输⼊所需密码，则⽆法向屏幕上投影图像。控制⾯板键锁定该功能锁定投影机控制⾯板上的所有控制键，只允许使⽤遥控器上的按键操纵投影机。这可以防⽌误操作投影机。后⾯／右侧／底⾯ 4 5 6 7 8 9 0 qa qs qd qf qg 1 控制⾯板有关细节，请参阅第9页上的“控制⾯板”。 2 透镜保护器（透镜盖板）当电源接通时，透镜保护器⾃动打开。 3 通风孔（排⽓） 4 遥控检测器 5 调节器（后垫）将调节器向右或向左旋转，⽤于微调所投影图像的倾斜度。 8 控制器的位置和功能
