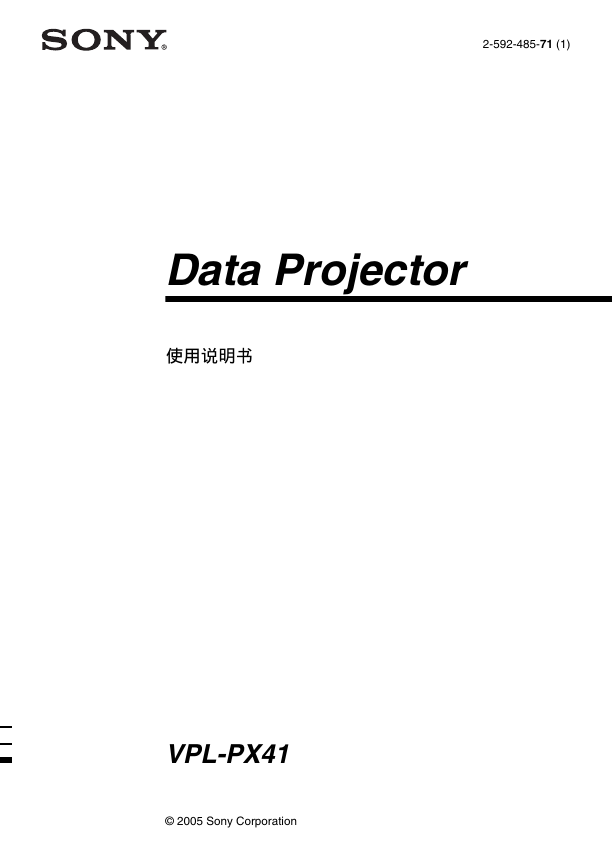

SONY投影机-VPL-PX41说明书.pdf-资料库

第1页 / 共56页

第2页 / 共56页

第3页 / 共56页

第4页 / 共56页

第5页 / 共56页

第6页 / 共56页

第7页 / 共56页

第8页 / 共56页

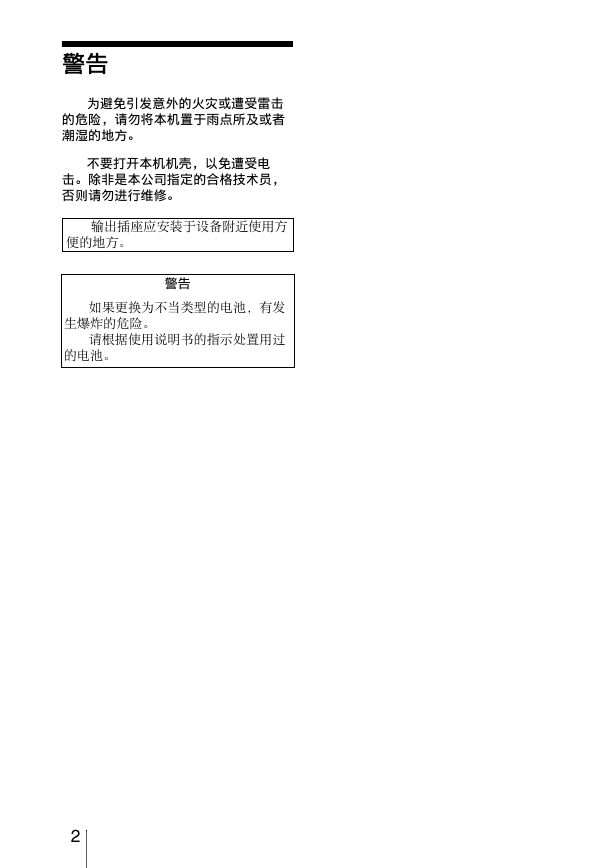

警告为避免引发意外的⽕灾或遭受雷击的危险，请勿将本机置于⾬点所及或者潮湿的地⽅。不要打开本机机壳，以免遭受电击。除⾮是本公司指定的合格技术员，否则请勿进⾏维修。输出插座应安装于设备附近使⽤⽅便的地⽅。警告如果更换为不当类型的电池，有发⽣爆炸的危险。请根据使⽤说明书的指⽰处置⽤过的电池。 2

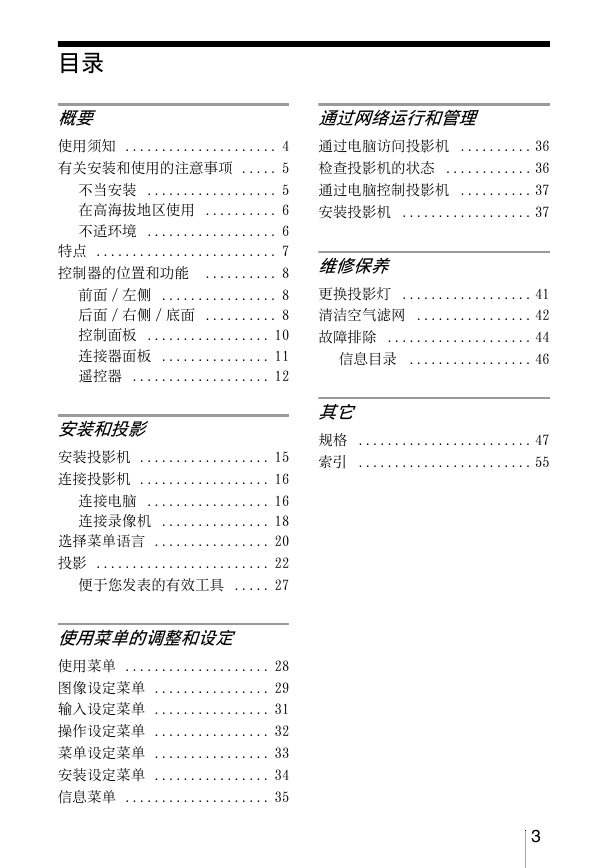

⽬录概要通过⽹络运⾏和管理使⽤须知 ..................... 4 通过电脑访问投影机 .......... 36 有关安装和使⽤的注意事项 ..... 5 检查投影机的状态 ............ 36 不当安装 .................. 5 在⾼海拔地区使⽤ .......... 6 不适环境 .................. 6 特点 ......................... 7 控制器的位置和功能 .......... 8 前⾯ / 左侧 ................ 8 后⾯ / 右侧 / 底⾯ .......... 8 控制⾯板 ................. 10 连接器⾯板 ............... 11 遥控器 ................... 12 安装和投影安装投影机 .................. 15 连接投影机 .................. 16 连接电脑 ................. 16 连接录像机 ............... 18 选择菜单语⾔ ................ 20 投影 ........................ 22 便于您发表的有效⼯具 ..... 27 使⽤菜单的调整和设定使⽤菜单 .................... 28 图像设定菜单 ................ 29 输⼊设定菜单 ................ 31 操作设定菜单 ................ 32 菜单设定菜单 ................ 33 安装设定菜单 ................ 34 信息菜单 .................... 35 通过电脑控制投影机 .......... 37 安装投影机 .................. 37 维修保养更换投影灯 .................. 41 清洁空⽓滤⽹ ................ 42 故障排除 .................... 44 信息⽬录 ................. 46 其它规格 ........................ 47 索引 ........................ 55 3

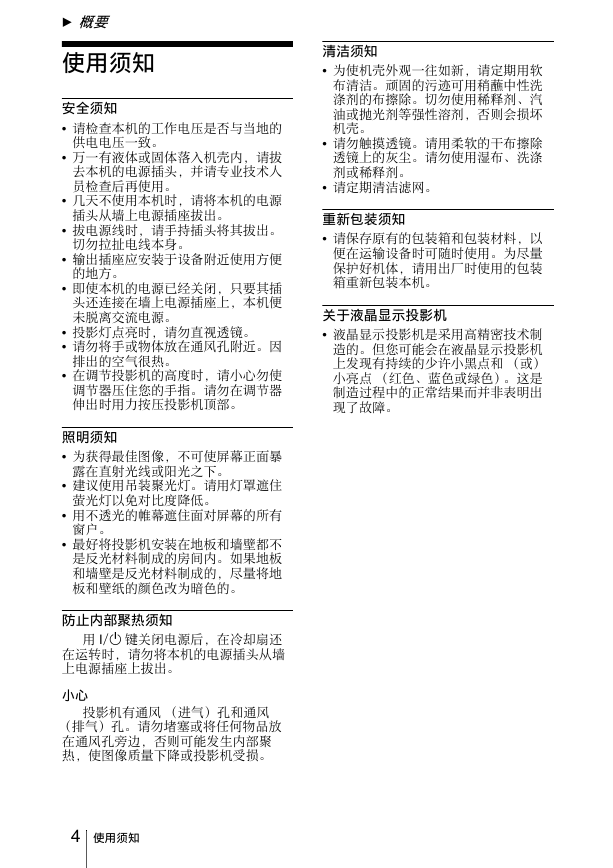

清洁须知为使机壳外观⼀往如新，请定期⽤软布清洁。顽固的污迹可⽤稍蘸中性洗涤剂的布擦除。切勿使⽤稀释剂、汽油或抛光剂等强性溶剂，否则会损坏机壳。请勿触摸透镜。请⽤柔软的⼲布擦除透镜上的灰尘。请勿使⽤湿布、洗涤剂或稀释剂。请定期清洁滤⽹。重新包装须知请保存原有的包装箱和包装材料，以便在运输设备时可随时使⽤。为尽量保护好机体，请⽤出⼚时使⽤的包装箱重新包装本机。关于液晶显⽰投影机液晶显⽰投影机是采⽤⾼精密技术制造的。但您可能会在液晶显⽰投影机上发现有持续的少许⼩⿊点和（或）⼩亮点（红⾊、蓝⾊或绿⾊）。这是制造过程中的正常结果⽽并⾮表明出现了故障。 B 概要使⽤须知安全须知 • 请检查本机的⼯作电压是否与当地的供电电压⼀致。万⼀有液体或固体落⼊机壳内，请拔去本机的电源插头，并请专业技术⼈员检查后再使⽤。⼏天不使⽤本机时，请将本机的电源插头从墙上电源插座拔出。拔电源线时，请⼿持插头将其拔出。切勿拉扯电线本⾝。输出插座应安装于设备附近使⽤⽅便的地⽅。即使本机的电源已经关闭，只要其插头还连接在墙上电源插座上，本机便未脱离交流电源。投影灯点亮时，请勿直视透镜。请勿将⼿或物体放在通风孔附近。因排出的空⽓很热。在调节投影机的⾼度时，请⼩⼼勿使调节器压住您的⼿指。请勿在调节器伸出时⽤⼒按压投影机顶部。照明须知为获得最佳图像，不可使屏幕正⾯暴露在直射光线或阳光之下。建议使⽤吊装聚光灯。请⽤灯罩遮住萤光灯以免对⽐度降低。⽤不透光的帷幕遮住⾯对屏幕的所有窗户。最好将投影机安装在地板和墙壁都不是反光材料制成的房间内。如果地板和墙壁是反光材料制成的，尽量将地板和壁纸的颜⾊改为暗⾊的。防⽌内部聚热须知⽤ I/1 键关闭电源后，在冷却扇还在运转时，请勿将本机的电源插头从墙上电源插座上拔出。⼩⼼投影机有通风（进⽓）孔和通风（排⽓）孔。请勿堵塞或将任何物品放在通风孔旁边，否则可能发⽣内部聚热，使图像质量下降或投影机受损。 4 使⽤须知

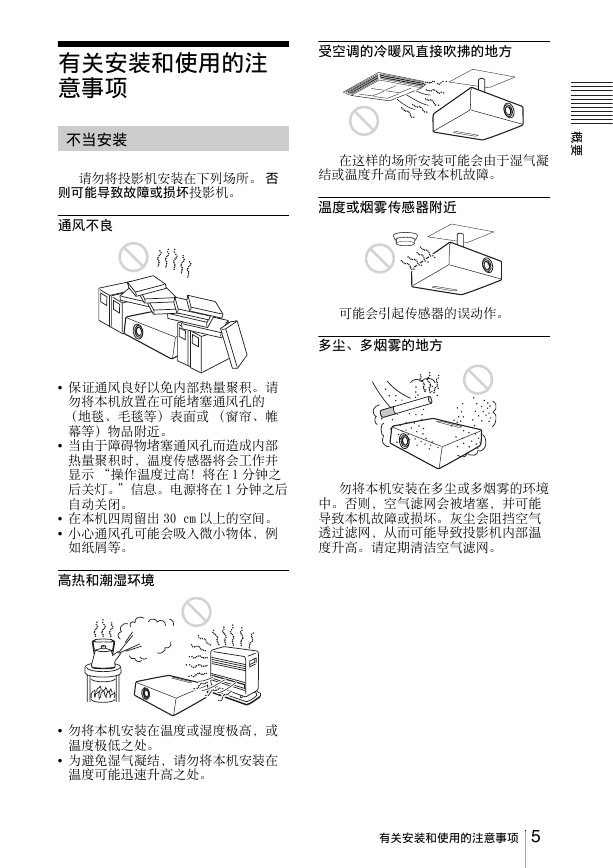

有关安装和使⽤的注意事项不当安装请勿将投影机安装在下列场所。否则可能导致故障或损坏投影机。通风不良受空调的冷暖风直接吹拂的地⽅在这样的场所安装可能会由于湿⽓凝结或温度升⾼⽽导致本机故障。温度或烟雾传感器附近概要保证通风良好以免内部热量聚积。请勿将本机放置在可能堵塞通风孔的（地毯、⽑毯等）表⾯或（窗帘、帷幕等）物品附近。当由于障碍物堵塞通风孔⽽造成内部热量聚积时，温度传感器将会⼯作并显⽰ “操作温度过⾼！将在 1 分钟之后关灯。”信息。电源将在 1 分钟之后⾃动关闭。在本机四周留出 30 cm 以上的空间。⼩⼼通风孔可能会吸⼊微⼩物体，例如纸屑等。⾼热和潮湿环境勿将本机安装在温度或湿度极⾼，或温度极低之处。为避免湿⽓凝结，请勿将本机安装在温度可能迅速升⾼之处。可能会引起传感器的误动作。多尘、多烟雾的地⽅勿将本机安装在多尘或多烟雾的环境中。否则，空⽓滤⽹会被堵塞，并可能导致本机故障或损坏。灰尘会阻挡空⽓透过滤⽹，从⽽可能导致投影机内部温度升⾼。请定期清洁空⽓滤⽹。有关安装和使⽤的注意事项 5

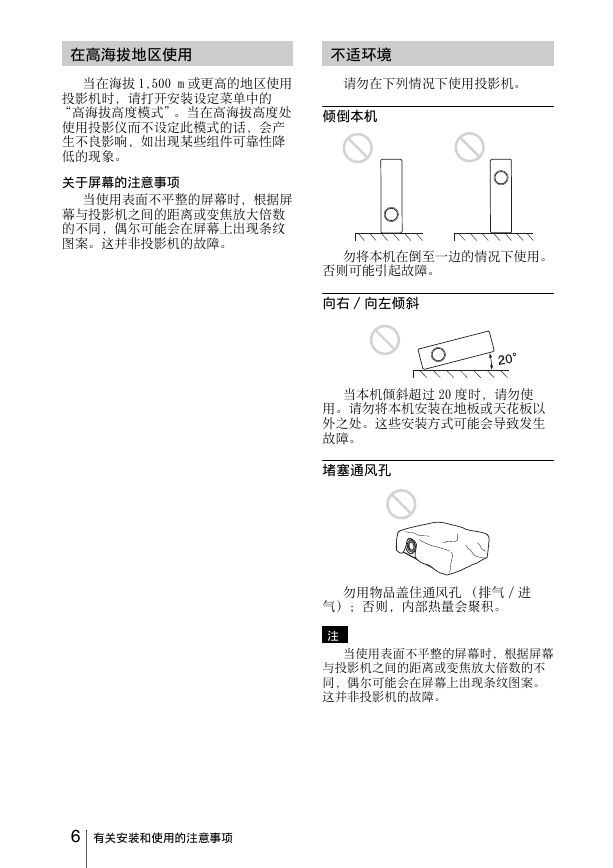

在⾼海拔地区使⽤不适环境当在海拔 1,500 m 或更⾼的地区使⽤请勿在下列情况下使⽤投影机。投影机时，请打开安装设定菜单中的 “⾼海拔⾼度模式”。当在⾼海拔⾼度处使⽤投影仪⽽不设定此模式的话，会产⽣不良影响，如出现某些组件可靠性降低的现象。关于屏幕的注意事项当使⽤表⾯不平整的屏幕时，根据屏幕与投影机之间的距离或变焦放⼤倍数的不同，偶尔可能会在屏幕上出现条纹图案。这并⾮投影机的故障。倾倒本机勿将本机在倒⾄⼀边的情况下使⽤。否则可能引起故障。向右 / 向左倾斜当本机倾斜超过 20 度时，请勿使⽤。请勿将本机安装在地板或天花板以外之处。这些安装⽅式可能会导致发⽣故障。堵塞通风孔勿⽤物品盖住通风孔（排⽓ / 进⽓）；否则，内部热量会聚积。注当使⽤表⾯不平整的屏幕时，根据屏幕与投影机之间的距离或变焦放⼤倍数的不同，偶尔可能会在屏幕上出现条纹图案。这并⾮投影机的故障。 6 有关安装和使⽤的注意事项

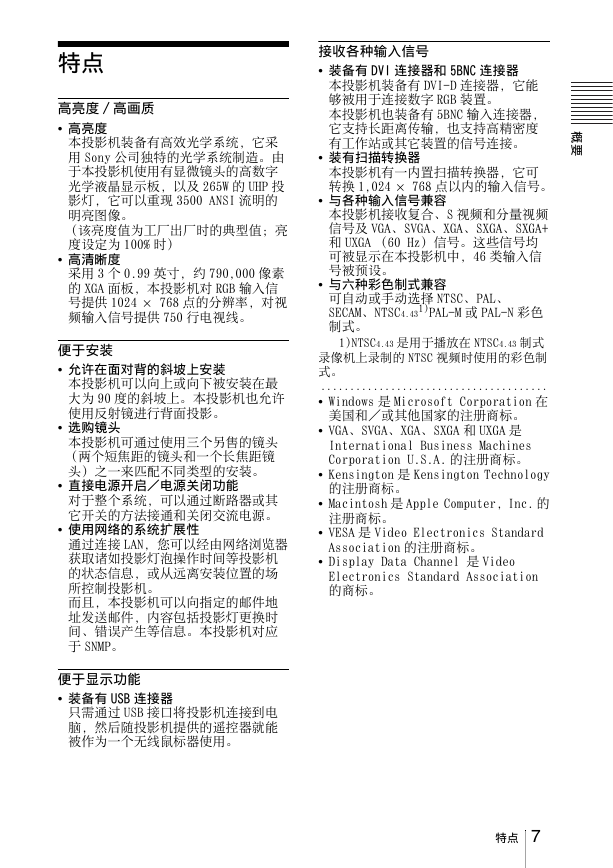

概要接收各种输⼊信号装备有 DVI 连接器和 5BNC 连接器本投影机装备有 DVI-D 连接器，它能够被⽤于连接数字 RGB 装置。本投影机也装备有 5BNC 输⼊连接器，它⽀持长距离传输，也⽀持⾼精密度有⼯作站或其它装置的信号连接。装有扫描转换器本投影机有⼀内置扫描转换器，它可转换 1,024 × 768 点以内的输⼊信号。与各种输⼊信号兼容本投影机接收复合、S 视频和分量视频信号及 VGA、SVGA、XGA、SXGA、SXGA+ 和 UXGA （60 Hz）信号。这些信号均可被显⽰在本投影机中，46 类输⼊信号被预设。与六种彩⾊制式兼容可⾃动或⼿动选择 NTSC、PAL、 SECAM、NTSC4.43 制式。 1)PAL-M 或 PAL-N 彩⾊ 1)NTSC4.43 是⽤于播放在 NTSC4.43 制式录像机上录制的 NTSC 视频时使⽤的彩⾊制式。 ....................................... Windows 是 Microsoft Corporation 在美国和／或其他国家的注册商标。 VGA、SVGA、XGA、SXGA 和 UXGA 是 International Business Machines Corporation U.S.A. 的注册商标。 Kensington 是 Kensington Technology 的注册商标。 Macintosh 是 Apple Computer, Inc. 的注册商标。 VESA 是 Video Electronics Standard Association 的注册商标。 Display Data Channel 是 Video Electronics Standard Association 的商标。特点⾼亮度 / ⾼画质⾼亮度本投影机装备有⾼效光学系统，它采⽤ Sony 公司独特的光学系统制造。由于本投影机使⽤有显微镜头的⾼数字光学液晶显⽰板，以及 265W 的 UHP 投影灯，它可以重现 3500 ANSI 流明的明亮图像。（该亮度值为⼯⼚出⼚时的典型值；亮度设定为 100% 时）⾼清晰度采⽤ 3 个 0.99 英⼨，约 790,000 像素的 XGA ⾯板，本投影机对 RGB 输⼊信号提供 1024 × 768 点的分辨率，对视频输⼊信号提供 750 ⾏电视线。便于安装允许在⾯对背的斜坡上安装本投影机可以向上或向下被安装在最⼤为 90 度的斜坡上。本投影机也允许使⽤反射镜进⾏背⾯投影。选购镜头本投影机可通过使⽤三个另售的镜头（两个短焦距的镜头和⼀个长焦距镜头）之⼀来匹配不同类型的安装。直接电源开启／电源关闭功能对于整个系统，可以通过断路器或其它开关的⽅法接通和关闭交流电源。使⽤⽹络的系统扩展性通过连接 LAN，您可以经由⽹络浏览器获取诸如投影灯泡操作时间等投影机的状态信息，或从远离安装位置的场所控制投影机。⽽且，本投影机可以向指定的邮件地址发送邮件，内容包括投影灯更换时间、错误产⽣等信息。本投影机对应于 SNMP。便于显⽰功能装备有 USB 连接器只需通过 USB 接⼝将投影机连接到电脑，然后随投影机提供的遥控器就能被作为⼀个⽆线⿏标器使⽤。特点 7

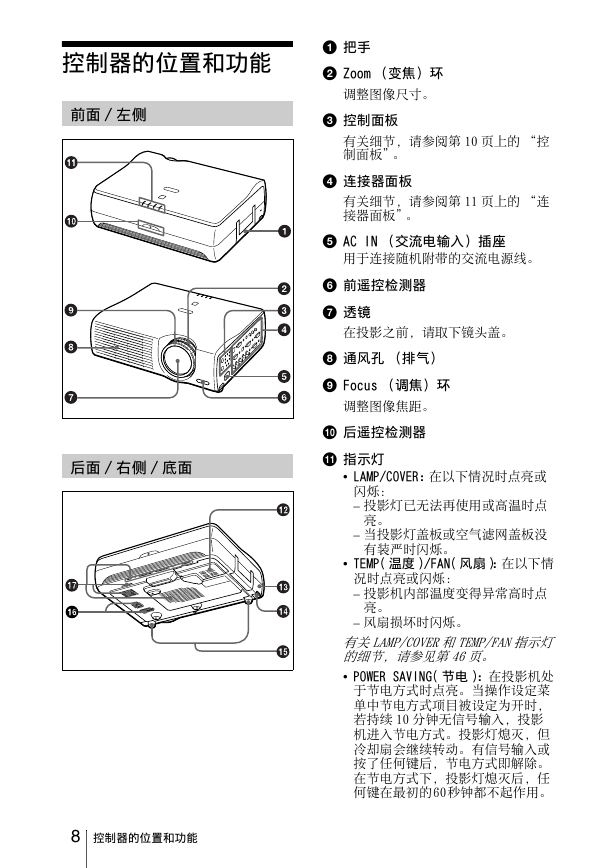

控制器的位置和功能前⾯ / 左侧 a 把⼿ b Zoom （变焦）环调整图像尺⼨。 c 控制⾯板有关细节，请参阅第 10 页上的 “控制⾯板”。 d 连接器⾯板有关细节，请参阅第 11 页上的 “连接器⾯板”。 e AC IN （交流电输⼊）插座⽤于连接随机附带的交流电源线。 f 前遥控检测器 g 透镜在投影之前，请取下镜头盖。 h 通风孔（排⽓） i Focus （调焦）环调整图像焦距。 j 后遥控检测器 k 指⽰灯 LAMP/COVER: 在以下情况时点亮或闪烁： – 投影灯已⽆法再使⽤或⾼温时点亮。 – 当投影灯盖板或空⽓滤⽹盖板没有装严时闪烁。 TEMP( 温度 )/FAN( 风扇 )：在以下情况时点亮或闪烁： – 投影机内部温度变得异常⾼时点亮。 – 风扇损坏时闪烁。有关LAMP/COVER和TEMP/FAN指⽰灯的细节，请参见第46页。 POWER SAVING( 节电 )：在投影机处于节电⽅式时点亮。当操作设定菜单中节电⽅式项⽬被设定为开时，若持续 10 分钟⽆信号输⼊，投影机进⼊节电⽅式。投影灯熄灭，但冷却扇会继续转动。有信号输⼊或按了任何键后，节电⽅式即解除。在节电⽅式下，投影灯熄灭后，任何键在最初的60秒钟都不起作⽤。后⾯ / 右侧 / 底⾯ 8 控制器的位置和功能
