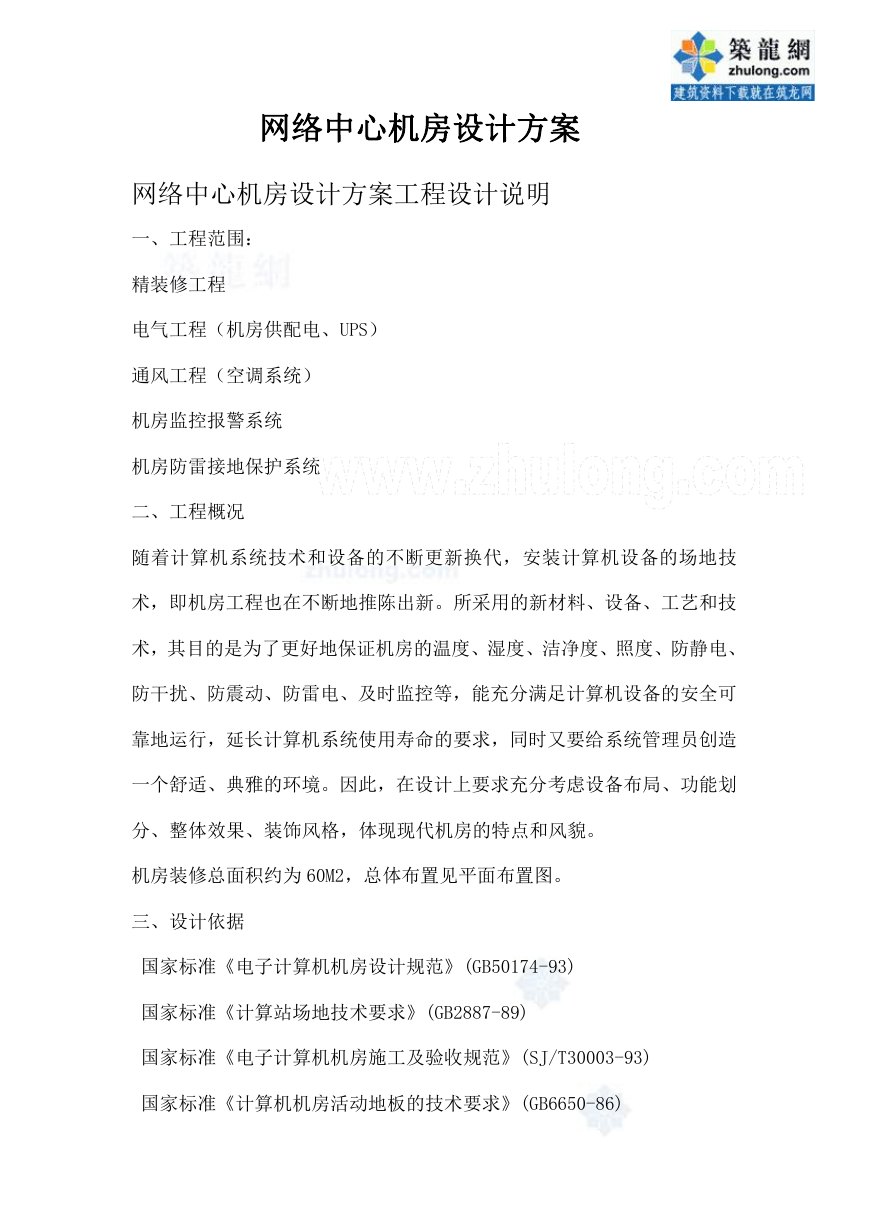

    网络中心机房设计方案
    网络中心机房设计方案 网络中心机房设计方案工程设计说明 一、工程范围： 精装修工程 电气工程（机房供配电、UPS） 通风工程（空调系统） 机房监控报警系统 机房防雷接地保护系统 二、工程概况 随着计算机系统技术和设备的不断更新换代，安装计算机设备的场地技 术，即机房工程也在不断地推陈出新。所采用的新材料、设备、工艺和技 术，其目的是为了更好地保证机房的温度、湿度、洁净度、照度、防静电、 防干扰、防震动、防雷电、及时监控等，能充分满足计算机设备的安全可 靠地运行，延长计算机系统使用寿命的要求，同时又要给系统管理员创造 一个舒适、典雅的环境。因此，在设计上要求充分考虑设备布局、功能划 分、整体效果、装饰风格，体现现代机房的特点和风貌。 机房装修总面积约为 60M2，总体布置见平面布置图。 三、设计依据 国家标准《电子计算机机房设计规范》(GB50174-93) 国家标准《计算站场地技术要求》(GB2887-89) 国家标准《电子计算机机房施工及验收规范》(SJ/T30003-93) 国家标准《计算机机房活动地板的技术要求》(GB6650-86)
    国家标准《计算站场地安全技术》(GB9361-88) 国家标准《电气装置安装工程接地装置施工及验收规范》(GB50169-92) 中华人民共和国公共安全行业标准 GA/T75-94《安全防范工程程序与要 求》 《中华人民共和国计算机信息系统安全保护条例》 东莞市大岭山镇政府提供的技术文件 机房精装修设计 一、隔断工程 机房中的隔断采用不锈钢边框&12mm 厚钢化玻璃。钢化玻璃隔断近年正逐 渐引入到网络机房装修中。它具有隔音、隔热、耐压等特点，透视效果极 佳，并增添机房的简练与豪华感。 整个机房四周的墙边、墙角均做防水处理。玻璃与吊顶、地板交接处安装 亚光不锈钢踢脚板线。 机房及办工区内隔断采用不锈钢大框玻璃隔断，隔断与天花、地板交接处 装不锈钢角线，具体隔断位见平面布置图。 二、地面工程 机房地板采用架空地板，为使水泥砂浆地面达到不起尘、不产尘、保证空 调送风系统的空气洁净度，地面需要先涮防尘漆做防尘处理。 活动地板的种类较多，根据板基材料可分为：铝合金、全钢、中密度刨花
    板。它们的表面都是粘贴ＰＶＣ抗静电贴面。我们为本机房选用“华集” 全钢防静活动地板，可与地面装饰效果相协调。地板安装高度为 0.3M。地 板与墙体交界处用不锈钢踢脚板封边。机房大门入口处做踏步铺塑胶地 板。 三、门窗工程 整个机房区及办公区的不锈钢无框玻璃隔断上的门均为不锈钢无框玻璃 自由门。 1、 设备间：单开玻璃门一套。 2、 网络机房：双开防火防盗门一套。 四、天花吊顶工程 根据网络机房的具体建筑结构情况，整个机房为了确保机房的保温和消防 需要；全部采用规格为 600×600×0.8mm 的“新景”微孔铝制天花板进行 铺设，该天花板美观、耐用，防火、防潮，同时与机房屏蔽网一起组成一 个完整的屏蔽系统，具抗静电、抗干扰的作用。 为保持机房环境廉洁度和保持机房温度均衡，建议采用铝泊制保温棉作天 花、墙面、地面保温使机房具有防潮、防尘、保温的性能。 五、墙面装饰工程

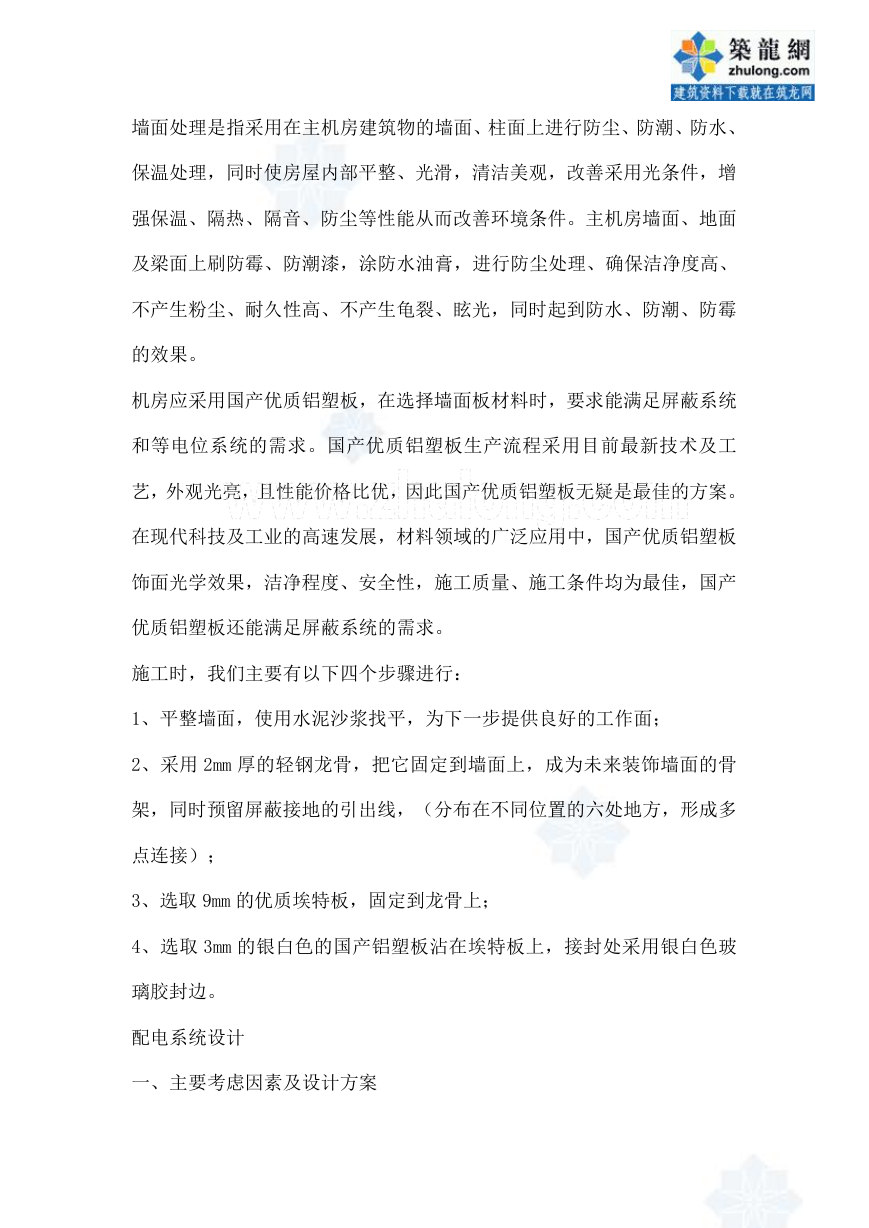

    墙面处理是指采用在主机房建筑物的墙面、柱面上进行防尘、防潮、防水、 保温处理，同时使房屋内部平整、光滑，清洁美观，改善采用光条件，增 强保温、隔热、隔音、防尘等性能从而改善环境条件。主机房墙面、地面 及梁面上刷防霉、防潮漆，涂防水油膏，进行防尘处理、确保洁净度高、 不产生粉尘、耐久性高、不产生龟裂、眩光，同时起到防水、防潮、防霉 的效果。 机房应采用国产优质铝塑板，在选择墙面板材料时，要求能满足屏蔽系统 和等电位系统的需求。国产优质铝塑板生产流程采用目前最新技术及工 艺，外观光亮，且性能价格比优，因此国产优质铝塑板无疑是最佳的方案。 在现代科技及工业的高速发展，材料领域的广泛应用中，国产优质铝塑板 饰面光学效果，洁净程度、安全性，施工质量、施工条件均为最佳，国产 优质铝塑板还能满足屏蔽系统的需求。 施工时，我们主要有以下四个步骤进行： 1、平整墙面，使用水泥沙浆找平，为下一步提供良好的工作面； 2、采用 2mm 厚的轻钢龙骨，把它固定到墙面上，成为未来装饰墙面的骨 架，同时预留屏蔽接地的引出线，（分布在不同位置的六处地方，形成多 点连接）； 3、选取 9mm 的优质埃特板，固定到龙骨上； 4、选取 3mm 的银白色的国产铝塑板沾在埃特板上，接封处采用银白色玻 璃胶封边。 配电系统设计 一、主要考虑因素及设计方案
    一个系统能够正常工作，不仅需要有良好的主设备、性能卓越的 UPS 电源 和安全舒适的工作环境，还需要有一个设计合理、可靠性高的供配电系统。 我们为该项目考虑与设计的内容如下： 1、 机房内用电设备供电电源均为三相五线制及单相三线制， 采用双回路供电； 2、 3、 用电设备作接地保护，并入土建大楼配电系统； 机房用电设备、配电线路装置过流过载两段保护，同时 配电系统各级之间有选择性地配合，配电以放射式向用电设备供电； 4、 机房配电系统所用电线为深圳联嘉祥阻燃聚氯乙烯绝缘 导线，敷设喷塑桥架、镀锌铁管及金属软管。 5、 机房的设备供电和空调照明供电分为两个独立回路，其 中设备供电由 UPS 提供并按设备总用电量的 1.3 倍进行预留，而空调照明 用电由市电提供并按空调设备的要求供配。 6、 机房内照明装置宜采用机房专用无眩光灯盘，照明亮度 大于 300LUX，事故照明亮度应大于 60LUX。 7、 8、 机房内的配电系统考虑了与应急照明系统的自动切换。 该机房电源进线正常时由市电供电,市电故障时由 UPS 供 电，进线直接引入机房专用配电柜总输入开关。 9、 机房设计了一个市电配电箱，对机房的市电进行配电， 配电箱为机房专用标准配电箱，配备 ABB 低压开关。柜内配有市电备用回 路，安装德国 OBO 防雷保护器。 10、 机房设计了一个 UPS 配电箱，对机房的 UPS 电进行配电，

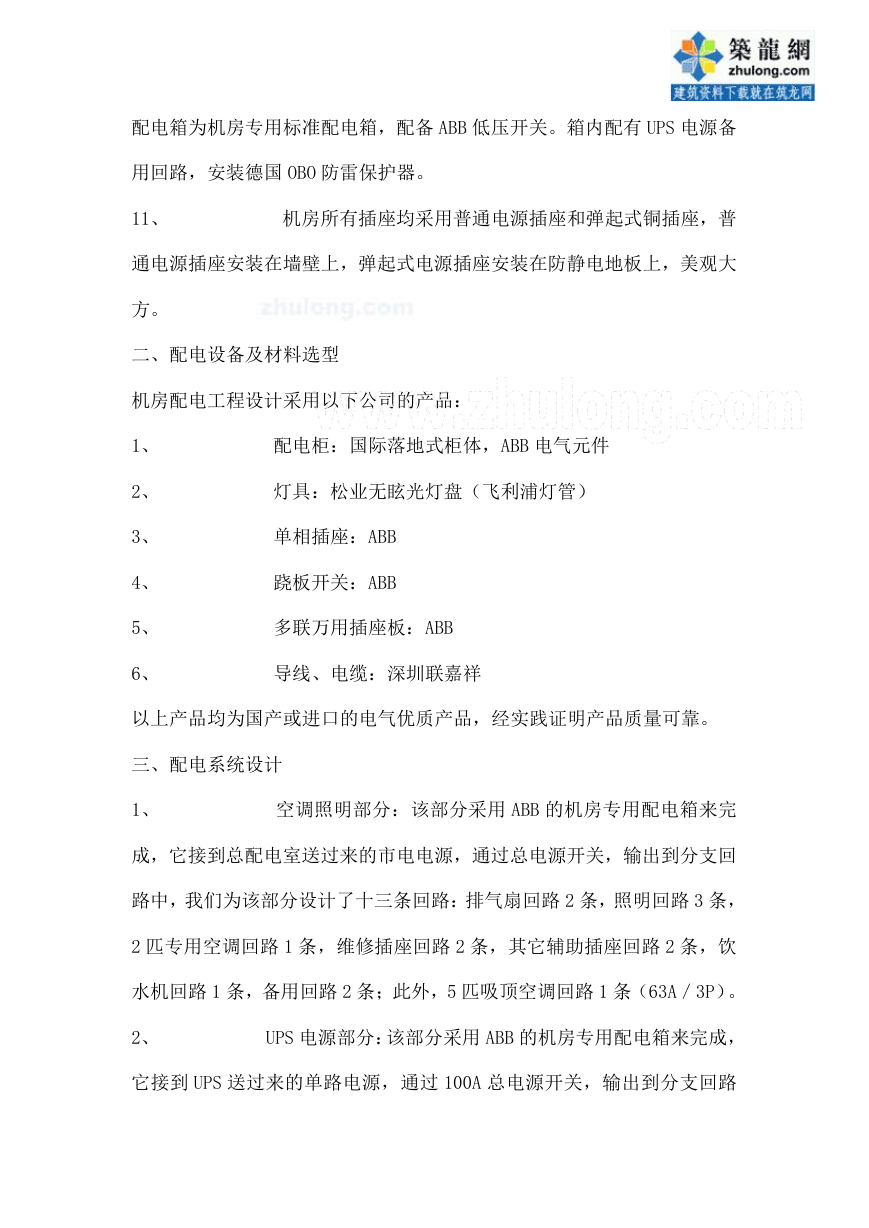

    配电箱为机房专用标准配电箱，配备 ABB 低压开关。箱内配有 UPS 电源备 用回路，安装德国 OBO 防雷保护器。 11、 机房所有插座均采用普通电源插座和弹起式铜插座，普 通电源插座安装在墙壁上，弹起式电源插座安装在防静电地板上，美观大 方。 二、配电设备及材料选型 机房配电工程设计采用以下公司的产品： 1、 2、 3、 4、 5、 6、 配电柜：国际落地式柜体，ABB 电气元件 灯具：松业无眩光灯盘（飞利浦灯管） 单相插座：ABB 跷板开关：ABB 多联万用插座板：ABB 导线、电缆：深圳联嘉祥 以上产品均为国产或进口的电气优质产品，经实践证明产品质量可靠。 三、配电系统设计 1、 空调照明部分：该部分采用 ABB 的机房专用配电箱来完 成，它接到总配电室送过来的市电电源，通过总电源开关，输出到分支回 路中，我们为该部分设计了十三条回路：排气扇回路 2 条，照明回路 3 条， 2 匹专用空调回路 1 条，维修插座回路 2 条，其它辅助插座回路 2 条，饮 水机回路 1 条，备用回路 2 条；此外，5 匹吸顶空调回路 1 条（63A／3P）。 2、 UPS 电源部分：该部分采用 ABB 的机房专用配电箱来完成， 它接到 UPS 送过来的单路电源，通过 100A 总电源开关，输出到分支回路

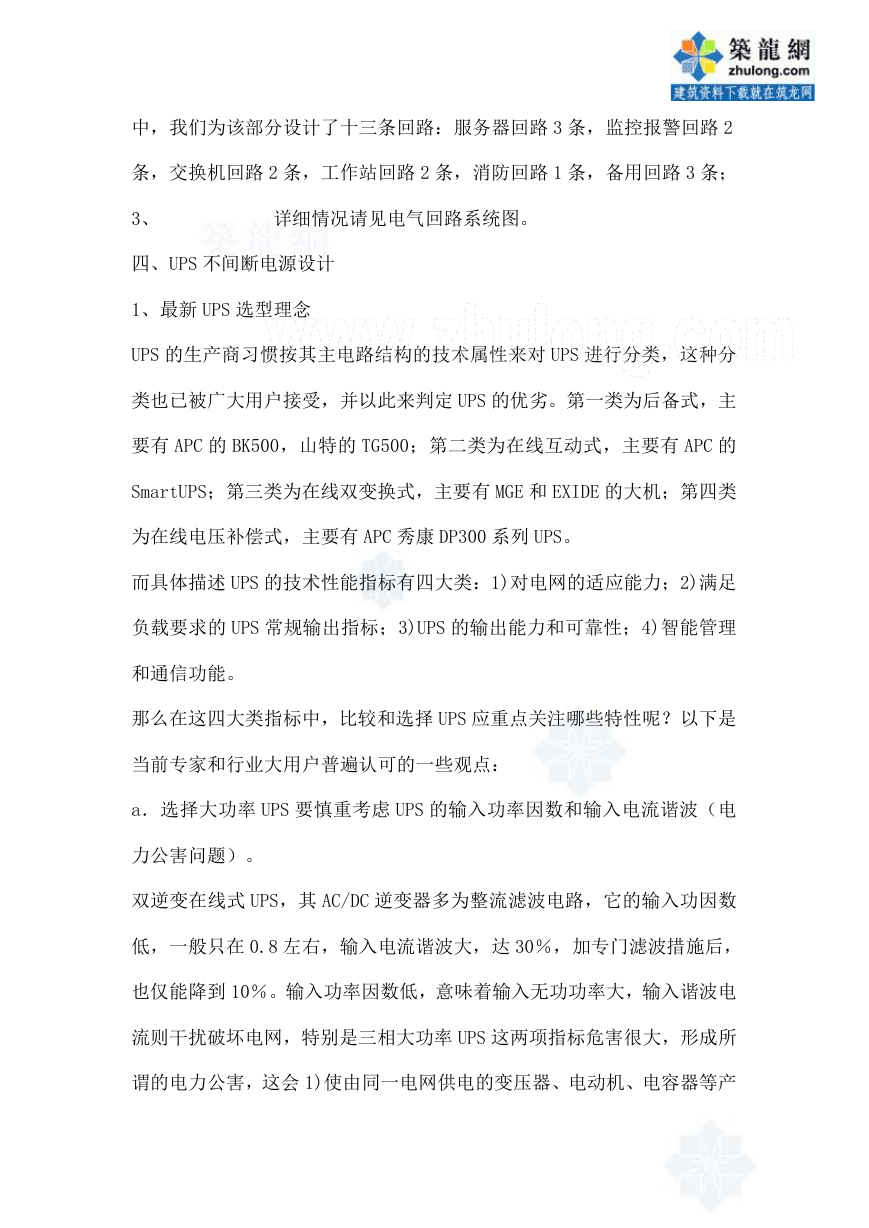

    中，我们为该部分设计了十三条回路：服务器回路 3 条，监控报警回路 2 条，交换机回路 2 条，工作站回路 2 条，消防回路 1 条，备用回路 3 条； 3、 详细情况请见电气回路系统图。 四、UPS 不间断电源设计 1、最新 UPS 选型理念 UPS 的生产商习惯按其主电路结构的技术属性来对 UPS 进行分类，这种分 类也已被广大用户接受，并以此来判定 UPS 的优劣。第一类为后备式，主 要有 APC 的 BK500，山特的 TG500；第二类为在线互动式，主要有 APC 的 SmartUPS；第三类为在线双变换式，主要有 MGE 和 EXIDE 的大机；第四类 为在线电压补偿式，主要有 APC 秀康 DP300 系列 UPS。 而具体描述 UPS 的技术性能指标有四大类：1)对电网的适应能力；2)满足 负载要求的 UPS 常规输出指标；3)UPS 的输出能力和可靠性；4)智能管理 和通信功能。 那么在这四大类指标中，比较和选择 UPS 应重点关注哪些特性呢？以下是 当前专家和行业大用户普遍认可的一些观点： a．选择大功率 UPS 要慎重考虑 UPS 的输入功率因数和输入电流谐波（电 力公害问题）。 双逆变在线式 UPS，其 AC/DC 逆变器多为整流滤波电路，它的输入功因数 低，一般只在 0.8 左右，输入电流谐波大，达 30％，加专门滤波措施后， 也仅能降到 10％。输入功率因数低，意味着输入无功功率大，输入谐波电 流则干扰破坏电网，特别是三相大功率 UPS 这两项指标危害很大，形成所 谓的电力公害，这会 1)使由同一电网供电的变压器、电动机、电容器等产
    生附加谐波损耗、过热、加速老化；2)引起异步电动机转矩降低，振动加 剧噪声增大；3)引起继电器和自动装置误动作，其次谐波对通讯线路、测 量仪器产生辐射干扰，影响电能计量的精度等。所以，UPS 的输入功率因 数和输入谐波电流应被视为重要性能指标之一，应该把输入功率因数＞ 0.95，输入电流谐波＜5％作为判定 UPS 性能指标是否合格的标准之一。 欧美发达国家早已立例，严格限制用电设备对电网的污染。我国有关部门 亦正制订相关法规，施行日期亦不会遥远，因此用户在购买 UPS 不间断电 源时，若不考虑此因素，将会留下日后治理的诸多麻烦，造成经济上的重 大损失，同时也会因为治理而产生系统效率降低，可靠性下降等副作用。 作为 UPS，相应有三类解决方案。 第一，对于带有整流滤波输入的传统双变换 UPS，无论是采用相控或不控 整流，从市电吸取能量的方式均不是连续的正弦波，而是以脉动的断续方 式向电网吸取电流，使得这类 UPS 具有谐波电流，功率因数低、效率低， 对电网造成较大的污染，若采用 12 脉冲整流及输入滤波器，虽然可以将 输入功率因数改善到 0.95，谐波电流小于 5％，但系统的总效率降低到 90％ 左右，且成本增加，可靠性下降。 第二，输入整流器采用高频化整流技术，输入功率因数≈1，输入总谐波 电流＜5％，对电网无污染。但电路复杂，AC－AC 总效率一般为 92％左右。 第三，采用双逆变电压补偿在线式的 UPS，其输入端是一个四象限高频逆 变器，从市电吸取的电流是连续的正弦波，且与输入电压同相位，因此其 输入功率因数≈1，输入谐波电流≤ 3％，对电网无污染。 AC－AC 总效率 高达
