2014 年福建华侨大学机械设计考研真题一、是非判断题（你认为命题正确的，请在题号后面括号中打√，否则画×；每题 1.5 分，共 15 分） 1. 螺纹的螺旋升角愈小，螺纹的自锁性能愈好。（） 2. 带传动中的弹性滑动是可以防止的。（） 3. 向心滑动轴承验算压强 P 的实质是控制轴承发热量。（） 4. 增大齿轮的模数，可以提高齿轮的接触强度。（） 5. 在转轴初步计算中，轴的直径是按弯曲强度初步确定的。 ( ) 6. 圆柱螺旋弹簧的弹簧丝直径 d＝5mm，旋绕比 C=5，则它的内径 D1＝25mm。( ) 7. 受横向载荷作用的普通螺栓联接，其螺栓所受的应力是剪切应力。 ( ) 8. 为了避免带的打滑，可将带轮与带接触表面加工粗糙些，以增大摩擦力。( ) 9. 链传动与带传动相比较，其优点之一是能保持准确的平均传动比。 ( ) 10. 转速一定的某滚动轴承，当量动载荷由 P 增为 2P，则轴承额定寿命由 L10 下降为（L10） /2。 ( ) 二、选择题（请选择正确的答案标号，每题 2 分,共 40 分） 1. 采用普通螺栓连接的凸缘联轴器，在传递转矩时，（）。 A. 螺栓的横截面受剪切 B. 螺栓与螺栓孔配合面受挤压 C. 螺栓同时受剪切与挤压 D. 螺栓受拉伸与扭转作用 2. 对工作时仅受预紧力 F′作用的紧螺栓连接，其强度校核公式，式中的系数 1.3 是考虑（）。 A. 可靠性系数 B. 安全系数 C. 螺栓在拧紧时，同时受拉伸与扭转联合作用的影响 D. 过载系数 3. 设计键连接时，键的截面尺寸 b×h 通常根据由标准中选择。（） A. 传递转矩的大小 B. 传递功率的大小 C. 轴的直径 D. 轴的长度 4. 下列场合采用滑动轴承，其中是错误的。 A. 轴向尺寸小 B. 剖分式结构 C. 承受冲击载荷 D. 旋转精度高 5. 选取 V 带型号，主要取决于。 A. 带传递的功率和小带轮转速 B. 带的线速度 C. 带的紧边拉力 D. 带的松边拉力 6. 设计 V 带传动时，为防止（），应限制小带轮的最小直径。 A. 带内的弯曲应力过大 B. 小带轮上的包角过小

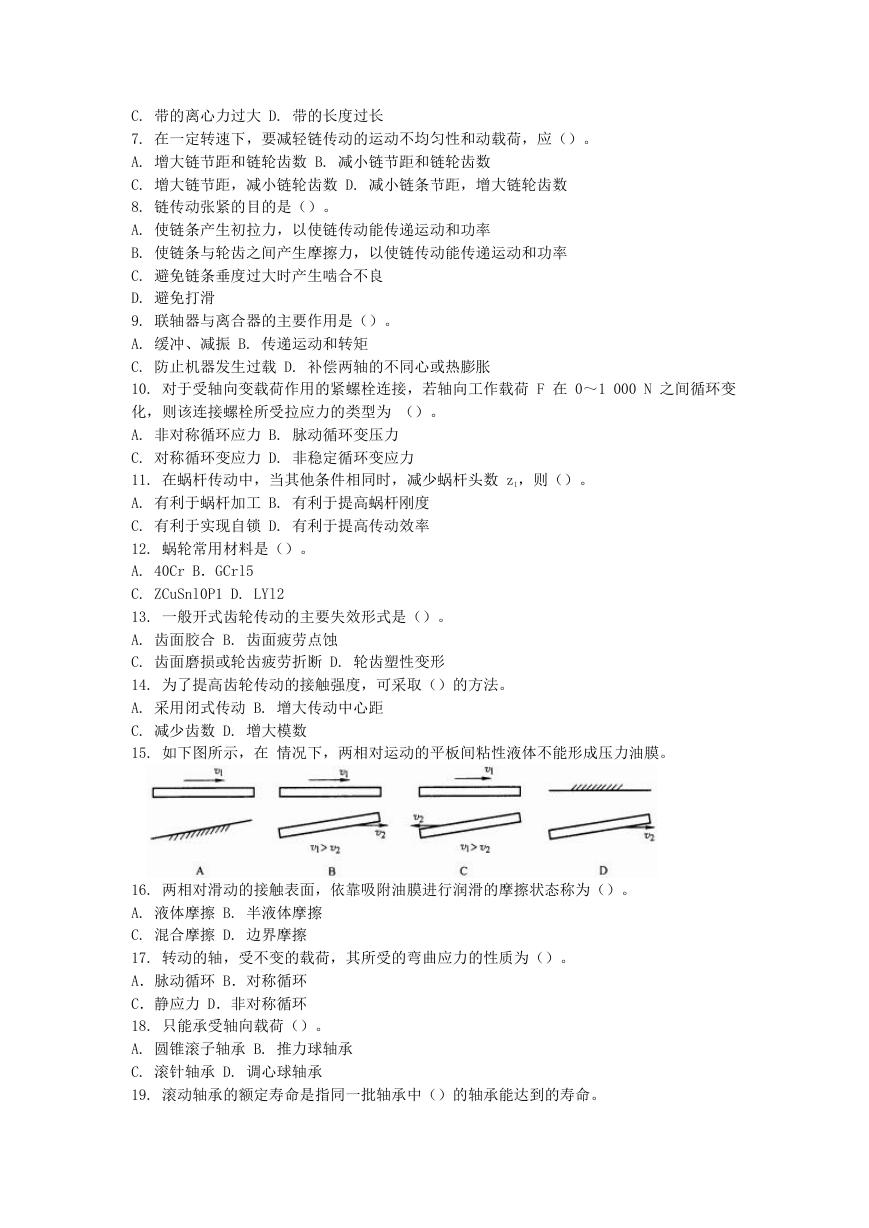

C. 带的离心力过大 D. 带的长度过长 7. 在一定转速下，要减轻链传动的运动不均匀性和动载荷，应（）。 A. 增大链节距和链轮齿数 B. 减小链节距和链轮齿数 C. 增大链节距，减小链轮齿数 D. 减小链条节距，增大链轮齿数 8. 链传动张紧的目的是（）。 A. 使链条产生初拉力，以使链传动能传递运动和功率 B. 使链条与轮齿之间产生摩擦力，以使链传动能传递运动和功率 C. 避免链条垂度过大时产生啮合不良 D. 避免打滑 9. 联轴器与离合器的主要作用是（）。 A. 缓冲、减振 B. 传递运动和转矩 C. 防止机器发生过载 D. 补偿两轴的不同心或热膨胀 10. 对于受轴向变载荷作用的紧螺栓连接，若轴向工作载荷 F 在 0～1 000 N 之间循环变化，则该连接螺栓所受拉应力的类型为（）。 A. 非对称循环应力 B. 脉动循环变压力 C. 对称循环变应力 D. 非稳定循环变应力 11. 在蜗杆传动中，当其他条件相同时，减少蜗杆头数 z1，则（）。 A. 有利于蜗杆加工 B. 有利于提高蜗杆刚度 C. 有利于实现自锁 D. 有利于提高传动效率 12. 蜗轮常用材料是（）。 A. 40Cr B．GCrl5 C. ZCuSnl0P1 D. LYl2 13. 一般开式齿轮传动的主要失效形式是（）。 A. 齿面胶合 B. 齿面疲劳点蚀 C. 齿面磨损或轮齿疲劳折断 D. 轮齿塑性变形 14. 为了提高齿轮传动的接触强度，可采取（）的方法。 A. 采用闭式传动 B. 增大传动中心距 C. 减少齿数 D. 增大模数 15. 如下图所示，在情况下，两相对运动的平板间粘性液体不能形成压力油膜。 16. 两相对滑动的接触表面，依靠吸附油膜进行润滑的摩擦状态称为（）。 A. 液体摩擦 B. 半液体摩擦 C. 混合摩擦 D. 边界摩擦 17. 转动的轴，受不变的载荷，其所受的弯曲应力的性质为（）。 A．脉动循环 B．对称循环 C．静应力 D．非对称循环 18. 只能承受轴向载荷（）。 A. 圆锥滚子轴承 B. 推力球轴承 C. 滚针轴承 D. 调心球轴承 19. 滚动轴承的额定寿命是指同一批轴承中（）的轴承能达到的寿命。

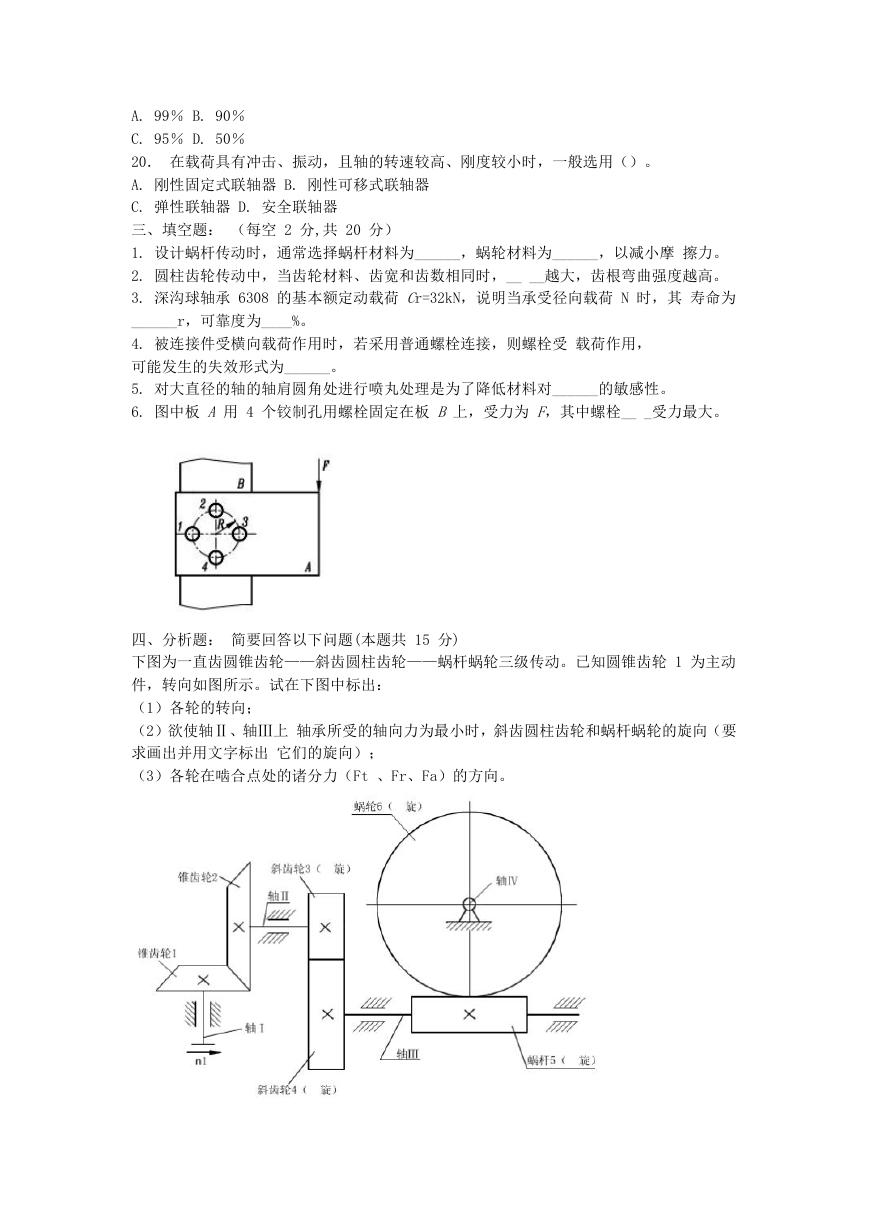

A. 99％ B. 90％ C. 95％ D. 50％ 20．在载荷具有冲击、振动，且轴的转速较高、刚度较小时，一般选用（）。 A. 刚性固定式联轴器 B. 刚性可移式联轴器 C. 弹性联轴器 D. 安全联轴器三、填空题：（每空 2 分,共 20 分） 1. 设计蜗杆传动时，通常选择蜗杆材料为______，蜗轮材料为______，以减小摩擦力。 2. 圆柱齿轮传动中，当齿轮材料、齿宽和齿数相同时，__ __越大，齿根弯曲强度越高。 3. 深沟球轴承 6308 的基本额定动载荷 Cr=32kN，说明当承受径向载荷 N 时，其寿命为 ______r，可靠度为____%。 4. 被连接件受横向载荷作用时，若采用普通螺栓连接，则螺栓受载荷作用，可能发生的失效形式为______。 5. 对大直径的轴的轴肩圆角处进行喷丸处理是为了降低材料对______的敏感性。 6. 图中板 A 用 4 个铰制孔用螺栓固定在板 B 上，受力为 F，其中螺栓__ _受力最大。四、分析题：简要回答以下问题(本题共 15 分) 下图为一直齿圆锥齿轮——斜齿圆柱齿轮——蜗杆蜗轮三级传动。已知圆锥齿轮 1 为主动件，转向如图所示。试在下图中标出：（1）各轮的转向；（2）欲使轴Ⅱ、轴Ⅲ上轴承所受的轴向力为最小时，斜齿圆柱齿轮和蜗杆蜗轮的旋向（要求画出并用文字标出它们的旋向）；（3）各轮在啮合点处的诸分力（Ft 、Fr、Fa）的方向。

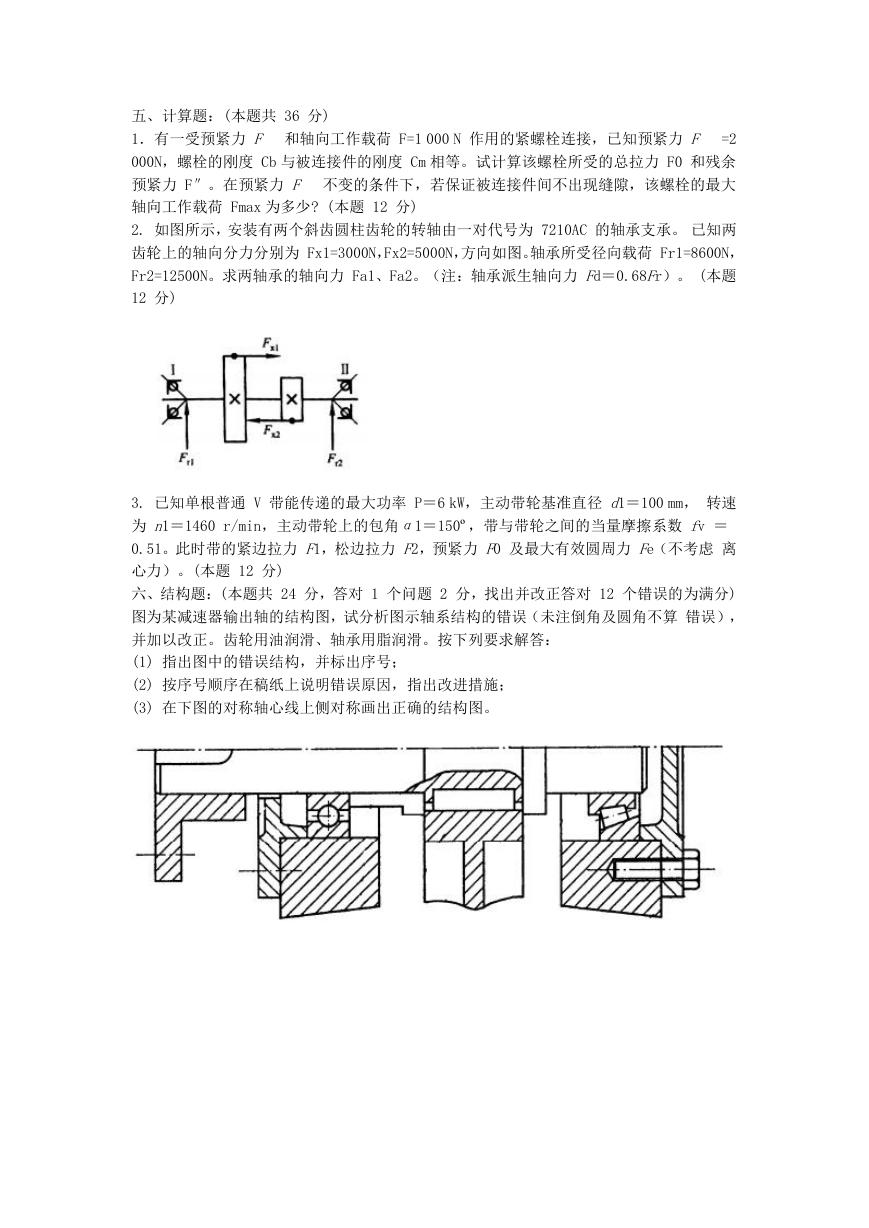

五、计算题：(本题共 36 分) 1．有一受预紧力 F 和轴向工作载荷 F=1 000 N 作用的紧螺栓连接，已知预紧力 F =2 000N，螺栓的刚度 Cb 与被连接件的刚度 Cm 相等。试计算该螺栓所受的总拉力 F0 和残余预紧力 F″。在预紧力 F 不变的条件下，若保证被连接件间不出现缝隙，该螺栓的最大轴向工作载荷 Fmax 为多少? (本题 12 分) 2. 如图所示，安装有两个斜齿圆柱齿轮的转轴由一对代号为 7210AC 的轴承支承。已知两齿轮上的轴向分力分别为 Fx1=3000N，Fx2=5000N，方向如图。轴承所受径向载荷 Fr1=8600N， Fr2=12500N。求两轴承的轴向力 Fa1、Fa2。（注：轴承派生轴向力 Fd＝0.68Fr）。 (本题 12 分) 3. 已知单根普通 V 带能传递的最大功率 P＝6 kW，主动带轮基准直径 d1＝100 mm，转速为 n1＝1460 r/min，主动带轮上的包角α1＝150º，带与带轮之间的当量摩擦系数 fv ＝ 0.51。此时带的紧边拉力 F1，松边拉力 F2，预紧力 F0 及最大有效圆周力 Fe（不考虑离心力）。(本题 12 分) 六、结构题：(本题共 24 分，答对 1 个问题 2 分，找出并改正答对 12 个错误的为满分) 图为某减速器输出轴的结构图，试分析图示轴系结构的错误（未注倒角及圆角不算错误），并加以改正。齿轮用油润滑、轴承用脂润滑。按下列要求解答： (1) 指出图中的错误结构，并标出序号； (2) 按序号顺序在稿纸上说明错误原因，指出改进措施； (3) 在下图的对称轴心线上侧对称画出正确的结构图。
