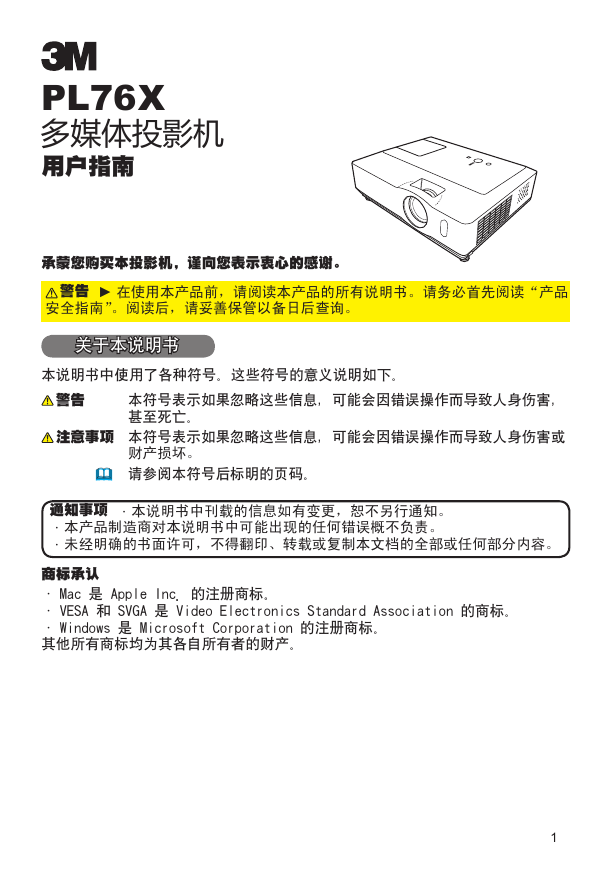

S&E 3 多媒体投影机 PL76X 用户指南

PL76X 多媒体投影机用户指南承蒙您购买本投影机，谨向您表示衷心的感谢。警告 ► 在使用本产品前，请阅读本产品的所有说明书。请务必首先阅读“产品安全指南”。阅读后，请妥善保管以备日后查询。关于本说明书本说明书中使用了各种符号。这些符号的意义说明如下。警告注意事项  本符号表示如果忽略这些信息，可能会因错误操作而导致人身伤害，甚至死亡。本符号表示如果忽略这些信息，可能会因错误操作而导致人身伤害或财产损坏。请参阅本符号后标明的页码。 •本说明书中刊载的信息如有变更，恕不另行通知。通知事项 •本产品制造商对本说明书中可能出现的任何错误概不负责。 •未经明确的书面许可，不得翻印、转载或复制本文档的全部或任何部分内容。商标承认 • Mac 是 Apple Inc. 的注册商标。 • VESA 和 SVGA 是 Video Electronics Standard Association 的商标。 • Windows 是 Microsoft Corporation 的注册商标。其他所有商标均为其各自所有者的财产。

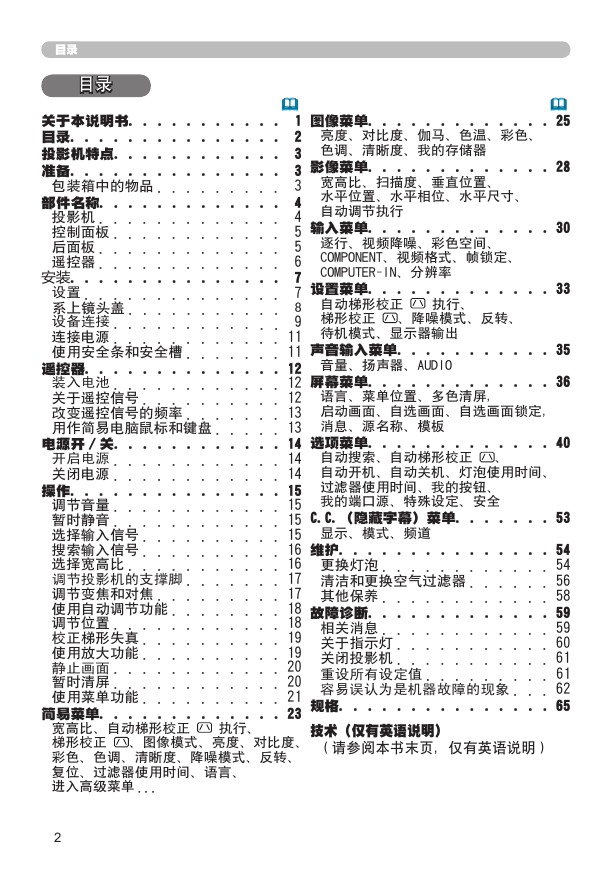

目录目录 . .  关于本说明书. . . . . . . . . . . 1 目录. . . . . . . . . . . . . . . 2 投影机特点. . . . . . . . . . . . 3 准备. . . . . . . . . . . . . . . 3 包装箱中的物品 . . . . . . . . . 3 部件名称. . . . . . . . . . . . . 4 投影机 . . . . . . . . . . . . . 4 控制面板 . . . . . . . . . . . . 5 后面板 . . . . . . . . . . . . . 5 遥控器 . . . . . . . . . . . . . 6 安装. . . . . . . . . . . . . . . 7 设置 . . . . . . . . . . . . . . 7 系上镜头盖 . . . . . . . . . . . 8 设备连接 . . . . . . . . . . 9 连接电源 . . . . . . . . . . . . 11 使用安全条和安全槽 . . . . . . . 11 遥控器. . . . . . . . . . . . . . 12 装入电池 . . . . . . . . . . . . 12 关于遥控信号 . . . . . . . . . . 12 改变遥控信号的频率 . . . . . . . 13 用作简易电脑鼠标和键盘 . . . . . 13 电源开 / 关. . . . . . . . . . . . 14 开启电源 . . . . . . . . . . . . 14 关闭电源 . . . . . . . . . . . . 14 操作. . . . . . . . . . . . . . . 15 调节音量 . . . . . . . . . . . . 15 暂时静音 . . . . . . . . . . . . 15 选择输入信号 . . . . . . . . . . 15 搜索输入信号 . . . . . . . . . . 16 选择宽高比 . . . . . . . . . . . 16 调节投影机的支撑脚 . . . . . . . 17 调节变焦和对焦 . . . . . . . . . 17 使用自动调节功能 . . . . . . . . 18 调节位置 . . . . . . . . . . . . 18 校正梯形失真 . . . . . . . . . . 19 使用放大功能 . . . . . . . . . . 19 静止画面 . . . . . . . . . . . . 20 暂时清屏 . . . . . . . . . . . . 20 使用菜单功能 . . . . . . . . . . 21 简易菜单. . . . . . . . . . . . . 23 执行、宽高比、自动梯形校正梯形校正、图像模式、亮度、对比度、彩色、色调、清晰度、降噪模式、反转、复位、过滤器使用时间、语言、进入高级菜单 ...  图像菜单. . . . . . . . . . . . . 25 亮度、对比度、伽马、色温、彩色、色调、清晰度、我的存储器影像菜单. . . . . . . . . . . . . 28 宽高比、扫描度、垂直位置、水平位置、水平相位、水平尺寸、自动调节执行输入菜单. . . . . . . . . . . . . 30 逐行、视频降噪、彩色空间、 COMPONENT、视频格式、帧锁定、 COMPUTER-IN、分辨率设置菜单. . . . . . . . . . . . . 33 自动梯形校正梯形校正、降噪模式、反转、待机模式、显示器输出执行、声音输入菜单. . . . . . . . . . . 35 音量、扬声器、AUDIO 屏幕菜单. . . . . . . . . . . . . 36 语言、菜单位置、多色清屏，启动画面、自选画面、自选画面锁定，消息、源名称、模板选项菜单. . . . . . . . . . . . . 40 自动搜索、自动梯形校正、自动开机、自动关机、灯泡使用时间、过滤器使用时间、我的按钮、我的端口源、特殊设定、安全 C.C.（隐藏字幕）菜单. . . . . . . 53 显示、模式、频道维护. . . . . . . . . . . . . . . 54 更换灯泡 . . . . . . . . . . . . 54 清洁和更换空气过滤器 . . . . . . 56 其他保养 . . . . . . . . . . . . 58 故障诊断. . . . . . . . . . . . . 59 相关消息 . . . . . . . . . . . . 59 关于指示灯 . . . . . . . . . . . 60 关闭投影机 . . . . . . . . . . . 61 重设所有设定值 . . . . . . . . . 61 容易误认为是机器故障的现象 . . . 62 规格. . . . . . . . . . . . . . . 65 技术（仅有英语说明）（请参阅本书末页，仅有英语说明）

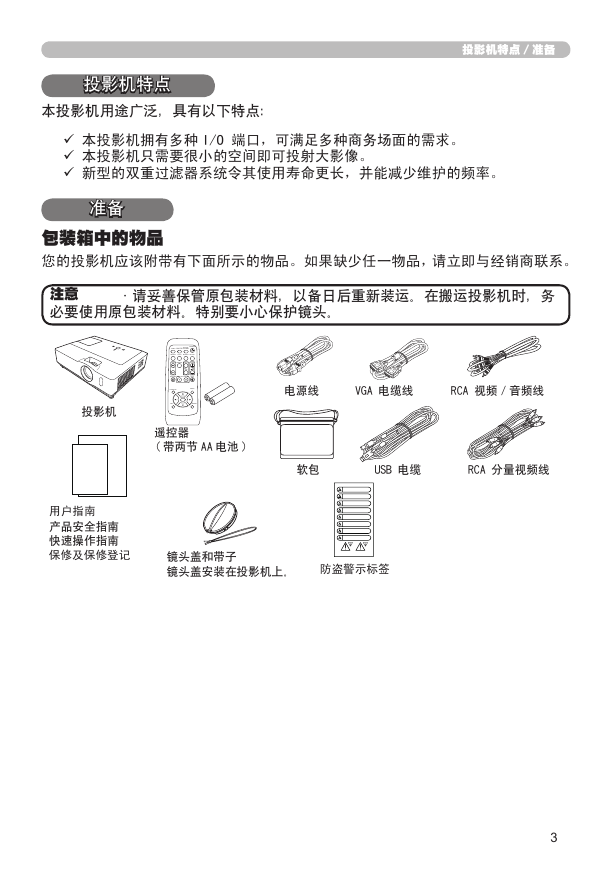

投影机特点 / 准备投影机特点本投影机用途广泛，具有以下特点： ü 本投影机拥有多种 I/O 端口，可满足多种商务场面的需求。 ü 本投影机只需要很小的空间即可投射大影像。 ü 新型的双重过滤器系统令其使用寿命更长，并能减少维护的频率。准备包装箱中的物品您的投影机应该附带有下面所示的物品。如果缺少任一物品，请立即与经销商联系。注意必要使用原包装材料。特别要小心保护镜头。 •请妥善保管原包装材料，以备日后重新装运。在搬运投影机时，务 VIDEO COMPUTER MY SOURCE/ DOC.CAMERA STANDBY/ON ASPECT AUTO SEARCH BLANK MAGNIFY FREEZE PAGE UP VOLUME PAGE DOWN KEYSTONE MY BUTTON MUTE POSITION MENU ENTER ESC RESET 投影机遥控器 ( 带两节 AA 电池 ) 电源线 VGA 电缆线 RCA 视频 / 音频线软包 USB 电缆 RCA 分量视频线用户指南产品安全指南快速操作指南保修及保修登记镜头盖和带子镜头盖安装在投影机上。防盗警示标签

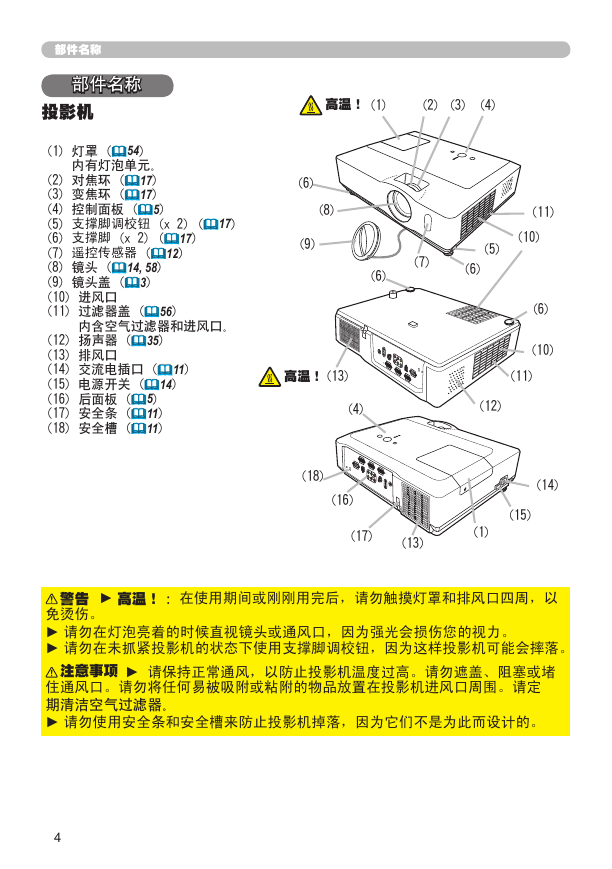

部件名称部件名称投影机 (1) 灯罩 (54) 内有灯泡单元。 (2) 对焦环 (17) (3) 变焦环 (17) (4) 控制面板 (5) (5) 支撑脚调校钮 (x 2) (17) (6) 支撑脚 (x 2) (17) (7) 遥控传感器 (12) (8) 镜头 (14, 58) (9) 镜头盖 (3) (10) 进风口 (11) 过滤器盖 (56) 内含空气过滤器和进风口。 (12) 扬声器 (35) (13) 排风口 (14) 交流电插口 (11) (15) 电源开关 (14) (16) 后面板 (5) (17) 安全条 (11) (18) 安全槽 (11) 高温！ (1) (2) (3) (4) (6) (8) (9) (7) (6) (5) (6) (11) (10) (6) (10) 高温！ (13) (4) (11) (12) (18) (16) (17) (13) (14) (15) (1) 警告 ► 高温！ : 在使用期间或刚刚用完后，请勿触摸灯罩和排风口四周，以免烫伤。 ► 请勿在灯泡亮着的时候直视镜头或通风口，因为强光会损伤您的视力。 ► 请勿在未抓紧投影机的状态下使用支撑脚调校钮，因为这样投影机可能会摔落。注意事项 ► 请保持正常通风，以防止投影机温度过高。请勿遮盖、阻塞或堵住通风口。请勿将任何易被吸附或粘附的物品放置在投影机进风口周围。请定期清洁空气过滤器。 ► 请勿使用安全条和安全槽来防止投影机掉落，因为它们不是为此而设计的。

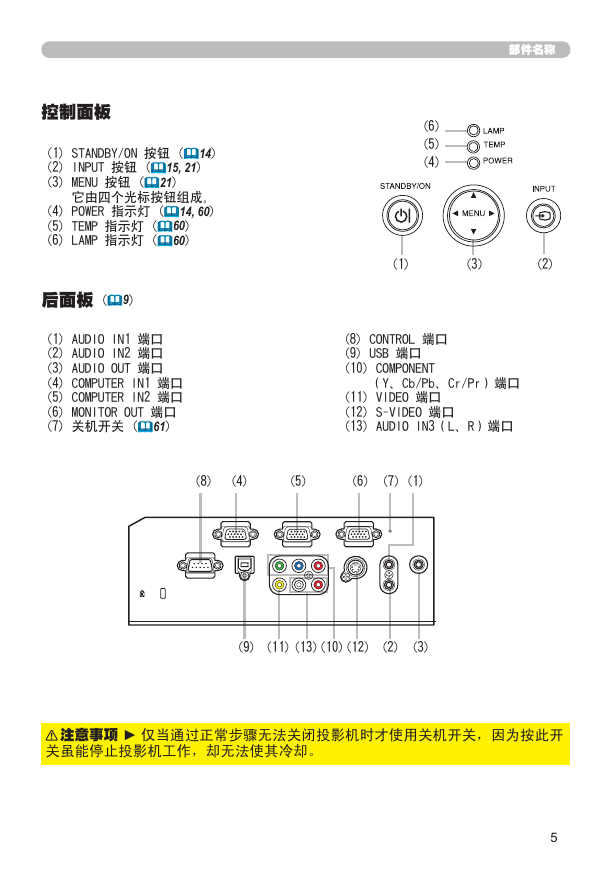

控制面板 (1) STANDBY/ON 按钮 (14) (2) INPUT 按钮 (15, 21) (3) MENU 按钮 (21) 它由四个光标按钮组成。 (4) POWER 指示灯 (14, 60) (5) TEMP 指示灯 (60) (6) LAMP 指示灯 (60) 后面板 (9) (1) AUDIO IN1 端口 (2) AUDIO IN2 端口 (3) AUDIO OUT 端口 (4) COMPUTER IN1 端口 (5) COMPUTER IN2 端口 (6) MONITOR OUT 端口 (7) 关机开关 (61) 部件名称 (6) (5) (4) (1) (3) (2) (8) CONTROL 端口 (9) USB 端口 (10) COMPONENT （Y、Cb/Pb、Cr/Pr）端口 (11) VIDEO 端口 (12) S-VIDEO 端口 (13) AUDIO IN3（L、R）端口 (8) (4) (5) (6) (7) (1) (9) (11) (13) (10) (12) (2) (3) 注意事项 ► 仅当通过正常步骤无法关闭投影机时才使用关机开关，因为按此开关虽能停止投影机工作，却无法使其冷却。

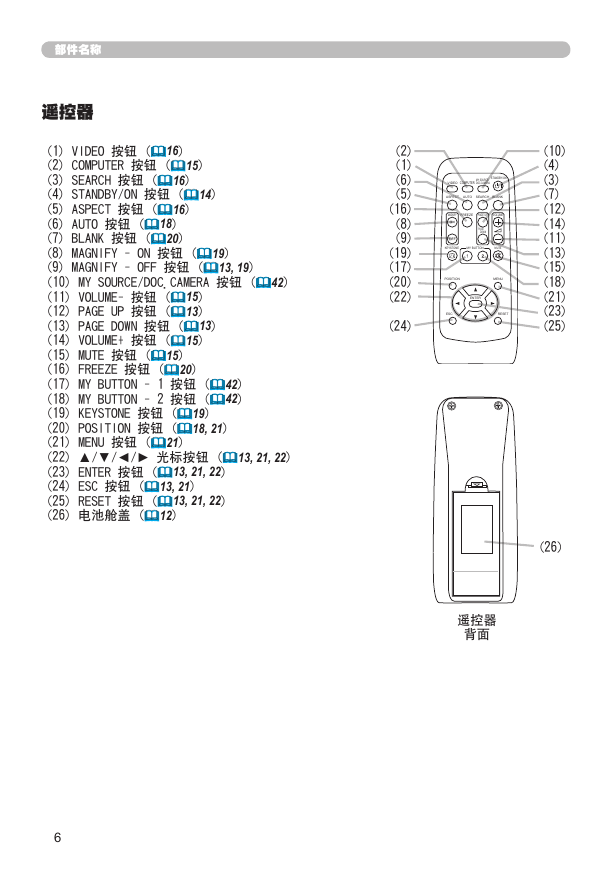

部件名称遥控器 (1) VIDEO 按钮 (16) (2) COMPUTER 按钮 (15) (3) SEARCH 按钮 (16) (4) STANDBY/ON 按钮 (14) (5) ASPECT 按钮 (16) (6) AUTO 按钮 (18) (7) BLANK 按钮 (20) (8) MAGNIFY - ON 按钮 (19) (9) MAGNIFY - OFF 按钮 (13, 19) (10) MY SOURCE/DOC.CAMERA 按钮 (42) (11) VOLUME- 按钮 (15) (12) PAGE UP 按钮 (13) (13) PAGE DOWN 按钮 (13) (14) VOLUME+ 按钮 (15) (15) MUTE 按钮 (15) (16) FREEZE 按钮 (20) (17) MY BUTTON - 1 按钮 (42) (18) MY BUTTON - 2 按钮 (42) (19) KEYSTONE 按钮 (19) (20) POSITION 按钮 (18, 21) (21) MENU 按钮 (21) (22) ▲/▼/◄/► 光标按钮 (13, 21, 22) (23) ENTER 按钮 (13, 21, 22) (24) ESC 按钮 (13, 21) (25) RESET 按钮 (13, 21, 22) (26) 电池舱盖 (12) (10) (4) (3) (7) (12) (14) (11) (13) (15) (18) (21) (23) (25) (26) (2) (1) (6) (5) (16) (8) (9) (19) (17) (20) (22) (24) VIDEO COMPUTER MY SOURCE/ DOC.CAMERA STANDBY/ON ASPECT AUTO SEARCH BLANK MAGNIFY FREEZE PAGE UP VOLUME PAGE DOWN KEYSTONE MY BUTTON MUTE POSITION MENU ENTER ESC RESET 遥控器背面
