S&E 3 多媒体投影机 PL95X 用户指南

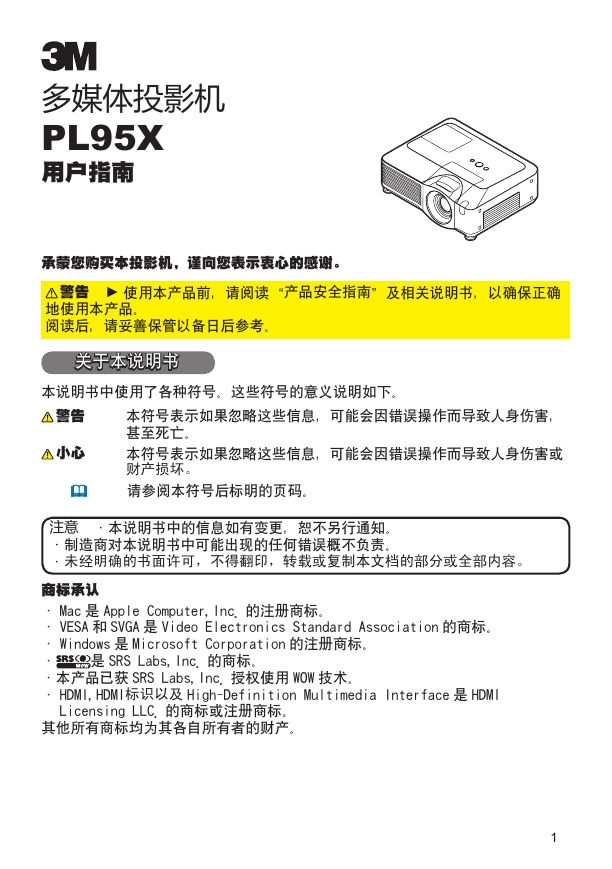

多媒体投影机 PL95X 用户指南承蒙您购买本投影机，谨向您表示衷心的感谢。警告 ► 使用本产品前，请阅读“产品安全指南”及相关说明书，以确保正确地使用本产品。阅读后，请妥善保管以备日后参考。关于本说明书本说明书中使用了各种符号。这些符号的意义说明如下。警告小心  本符号表示如果忽略这些信息，可能会因错误操作而导致人身伤害，甚至死亡。本符号表示如果忽略这些信息，可能会因错误操作而导致人身伤害或财产损坏。请参阅本符号后标明的页码。 •本说明书中的信息如有变更，恕不另行通知。注意 •制造商对本说明书中可能出现的任何错误概不负责。 •未经明确的书面许可，不得翻印，转载或复制本文档的部分或全部内容。商标承认 • Mac 是 Apple Computer,Inc. 的注册商标。 • VESA 和 SVGA 是 Video Electronics Standard Association 的商标。 • Windows 是 Microsoft Corporation 的注册商标。 • •本产品已获 SRS Labs,Inc. 授权使用 WOW 技术。 • HDMI,HDMI标识以及 High-Definition Multimedia Interface 是 HDMI 是 SRS Labs,Inc. 的商标。 Licensing LLC. 的商标或注册商标。其他所有商标均为其各自所有者的财产。

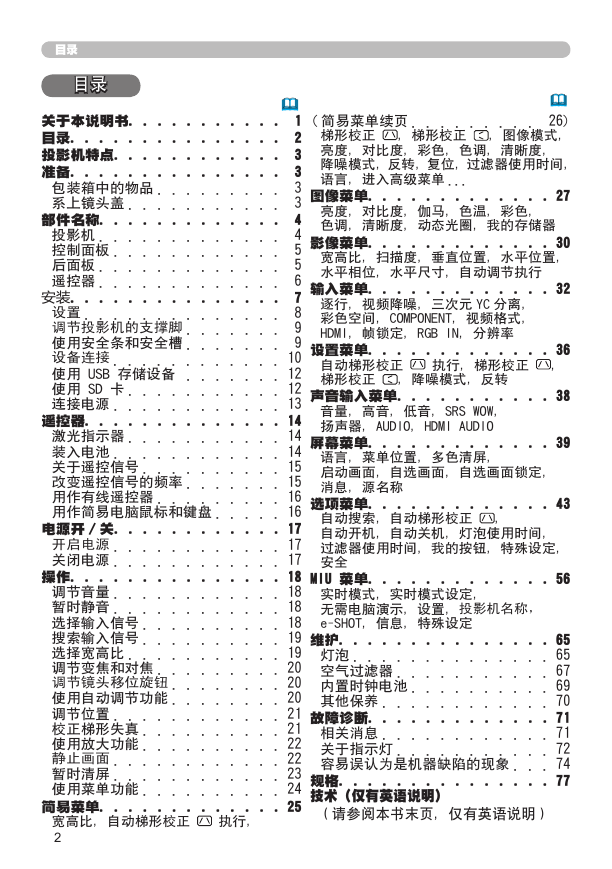

目录目录 . . . . . . . . . . . .  关于本说明书. . . . . . . . . . . 1 目录. . . . . . . . . . . . . . . 2 投影机特点. . . . . . . . . . . . 3 准备. . . . . . . . . . . . . . . 3 包装箱中的物品 . . . . . . . . . 3 系上镜头盖 . . . . . . . . . . . 3 部件名称. . . . . . . . . . . . . 4 投影机 . . . . . . . . . . . . . 4 控制面板 . . . . . . . . . . . . 5 后面板 . . . . . . . . . . . . . 5 遥控器 . . . . . . . . . . . . . 6 安装. . . . . . . . . . . . . . . 7 设置 . . . . . . . . . . . . . . 8 调节投影机的支撑脚 . . . . . . . 9 使用安全条和安全槽 . . . . . . . 9 设备连接 10 使用 USB 存储设备 . . . . . . . 12 使用 SD 卡 . . . . . . . . . . . 12 连接电源 . . . . . . . . . . . . 13 遥控器. . . . . . . . . . . . . . 14 激光指示器 . . . . . . . . . . . 14 装入电池 . . . . . . . . . . . . 14 关于遥控信号 . . . . . . . . . . 15 改变遥控信号的频率 . . . . . . . 15 用作有线遥控器 . . . . . . . . . 16 用作简易电脑鼠标和键盘 . . . . . 16 电源开 / 关. . . . . . . . . . . . 17 开启电源 . . . . . . . . . . . . 17 关闭电源 . . . . . . . . . . . . 17 操作. . . . . . . . . . . . . . . 18 调节音量 . . . . . . . . . . . . 18 暂时静音 . . . . . . . . . . . . 18 选择输入信号 . . . . . . . . . . 18 搜索输入信号 . . . . . . . . . . 19 选择宽高比 . . . . . . . . . . . 19 调节变焦和对焦 . . . . . . . . . 20 调节镜头移位旋钮 . . . . . . . . 20 使用自动调节功能 . . . . . . . . 20 调节位置 . . . . . . . . . . . . 21 校正梯形失真 . . . . . . . . . . 21 使用放大功能 . . . . . . . . . . 22 静止画面 . . . . . . . . . . . . 22 暂时清屏 . . . . . . . . . . . . 23 使用菜单功能 . . . . . . . . . . 24 简易菜单. . . . . . . . . . . . . 25 宽高比，自动梯形校正执行，  ( 简易菜单续页 . . . . . . . . . 26) 梯形校正，梯形校正，图像模式，亮度，对比度，彩色，色调，清晰度，降噪模式，反转，复位，过滤器使用时间，语言，进入高级菜单 ... 图像菜单. . . . . . . . . . . . . 27 亮度，对比度，伽马，色温，彩色，色调，清晰度，动态光圈，我的存储器影像菜单. . . . . . . . . . . . . 30 宽高比，扫描度，垂直位置，水平位置，水平相位，水平尺寸，自动调节执行输入菜单. . . . . . . . . . . . . 32 逐行，视频降噪，三次元 YC 分离，彩色空间，COMPONENT，视频格式， HDMI，帧锁定，RGB IN，分辨率设置菜单. . . . . . . . . . . . . 36 执行，梯形校正，自动梯形校正梯形校正，降噪模式，反转声音输入菜单. . . . . . . . . . . 38 音量，高音，低音，SRS WOW，扬声器，AUDIO，HDMI AUDIO 屏幕菜单. . . . . . . . . . . . . 39 语言，菜单位置，多色清屏，启动画面，自选画面，自选画面锁定，消息，源名称选项菜单. . . . . . . . . . . . . 43 自动搜索，自动梯形校正，自动开机，自动关机，灯泡使用时间，过滤器使用时间，我的按钮，特殊设定，安全 MIU 菜单. . . . . . . . . . . . . 56 实时模式，实时模式设定，无需电脑演示，设置，投影机名称， e-SHOT，信息，特殊设定维护. . . . . . . . . . . . . . . 65 灯泡 . . . . . . . . . . . . . . 65 空气过滤器 . . . . . . . . . . . 67 内置时钟电池 . . . . . . . . . . 69 其他保养 . . . . . . . . . . . . 70 故障诊断. . . . . . . . . . . . . 71 相关消息 . . . . . . . . . . . . 71 关于指示灯 . . . . . . . . . . . 72 容易误认为是机器缺陷的现象 . . . 74 规格. . . . . . . . . . . . . . . 77 技术（仅有英语说明）（请参阅本书末页，仅有英语说明）

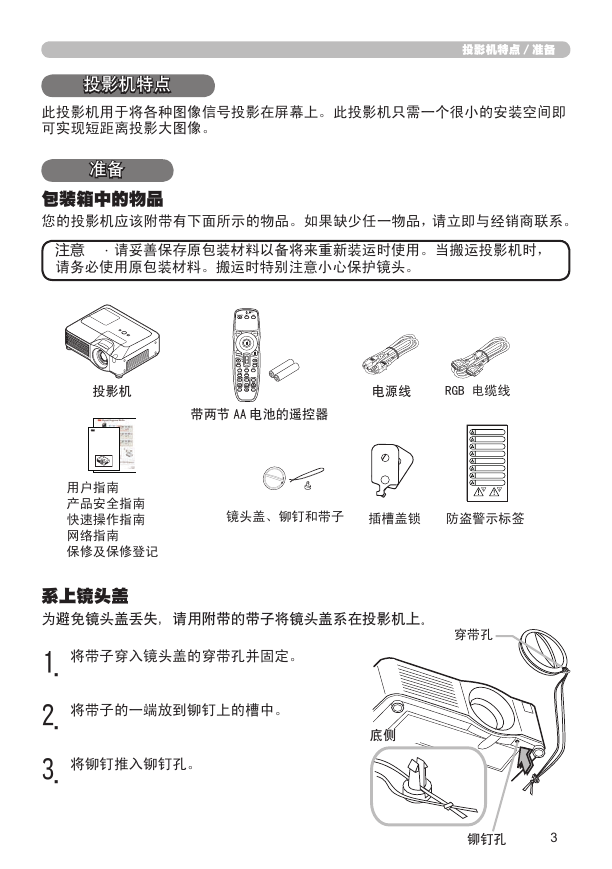

投影机特点 / 准备投影机特点此投影机用于将各种图像信号投影在屏幕上。此投影机只需一个很小的安装空间即可实现短距离投影大图像。准备包装箱中的物品您的投影机应该附带有下面所示的物品。如果缺少任一物品，请立即与经销商联系。 •请妥善保存原包装材料以备将来重新装运时使用。当搬运投影机时，注意请务必使用原包装材料。搬运时特别注意小心保护镜头。投影机电源线 RGB 电缆线带两节 AA 电池的遥控器用户指南产品安全指南快速操作指南网络指南保修及保修登记镜头盖、铆钉和带子插槽盖锁防盗警示标签系上镜头盖为避免镜头盖丢失，请用附带的带子将镜头盖系在投影机上。穿带孔 1. 将带子穿入镜头盖的穿带孔并固定。 2. 将带子的一端放到铆钉上的槽中。底侧 3. 将铆钉推入铆钉孔。铆钉孔

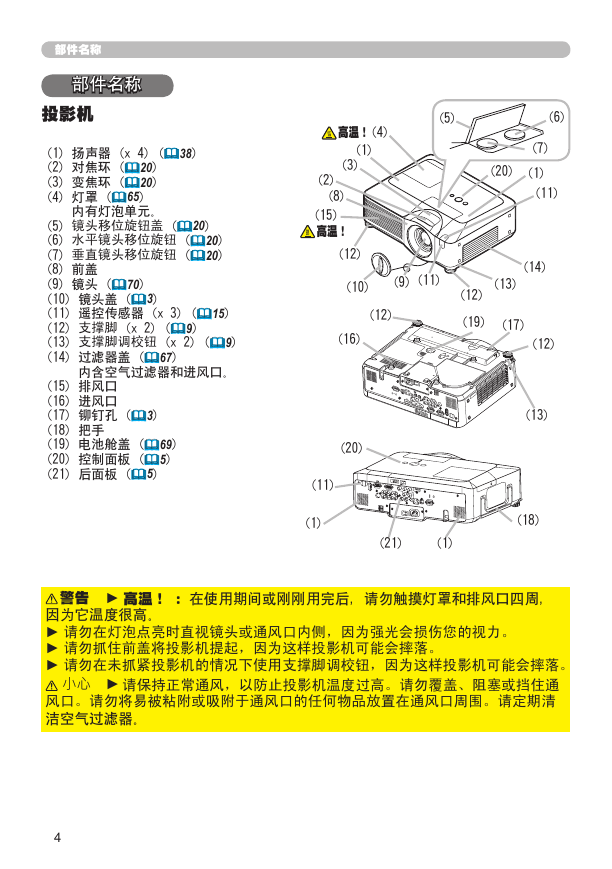

部件名称部件名称投影机 (1) 扬声器 (x 4) (38) (2) 对焦环 (20) (3) 变焦环 (20) (4) 灯罩 (65) 内有灯泡单元。 (5) 镜头移位旋钮盖 (20) (6) 水平镜头移位旋钮 (20) (7) 垂直镜头移位旋钮 (20) (8) 前盖 (9) 镜头 (70) (10) 镜头盖 (3) (11) 遥控传感器 (x 3) (15) (12) 支撑脚 (x 2) (9) (13) 支撑脚调校钮 (x 2) (9) (14) 过滤器盖 (67) 内含空气过滤器和进风口。 (15) 排风口 (16) 进风口 (17) 铆钉孔 (3) (18) 把手 (19) 电池舱盖 (69) (20) 控制面板 (5) (21) 后面板 (5) (4) 高温！ (1) (3) (2) (8) (15) 高温！ (12) (10) (9) (11) (12) (16) (5) (6) (7) (20) (1) (11) (14) (13) (12) (19) (17) (12) (13) (20) (11) (1) (21) (1) (18) 警告 ► 高温！ : 在使用期间或刚刚用完后，请勿触摸灯罩和排风口四周，因为它温度很高。 ► 请勿在灯泡点亮时直视镜头或通风口内侧，因为强光会损伤您的视力。 ► 请勿抓住前盖将投影机提起，因为这样投影机可能会摔落。 ► 请勿在未抓紧投影机的情况下使用支撑脚调校钮，因为这样投影机可能会摔落。小心 ► 请保持正常通风，以防止投影机温度过高。请勿覆盖、阻塞或挡住通风口。请勿将易被粘附或吸附于通风口的任何物品放置在通风口周围。请定期清洁空气过滤器。

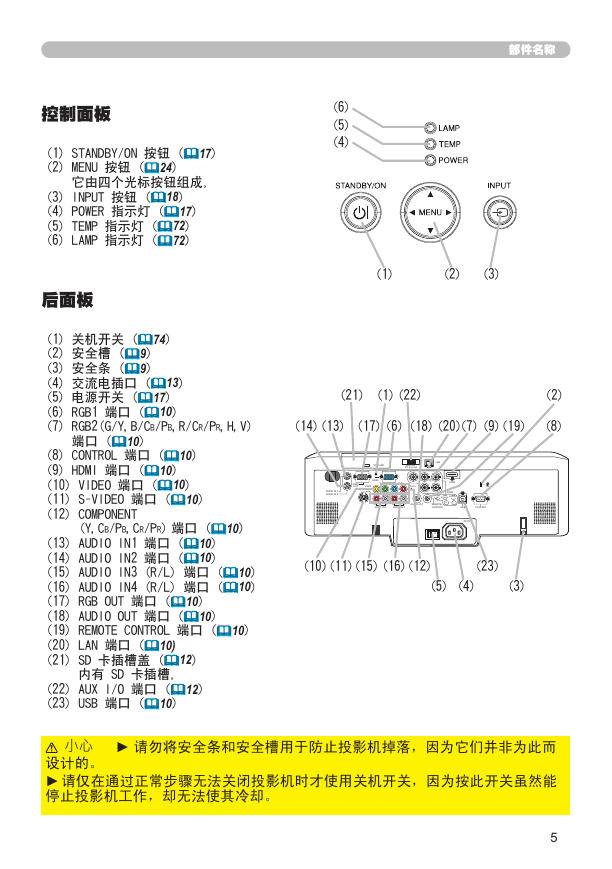

控制面板 (1) STANDBY/ON 按钮 (17) (2) MENU 按钮 (24) 它由四个光标按钮组成。 (3) INPUT 按钮 (18) (4) POWER 指示灯 (17) (5) TEMP 指示灯 (72) (6) LAMP 指示灯 (72) 部件名称 (3) (6) (5) (4) S D C A R D SD CARD AUX I/O DC 5V 0.5A LAN AUDIO IN 1 AUDIO IN 2 RGB OUT VIDEO RGB1 Y (1) CB/PB CR/PR HDMI RGB2 (2) B/CB/PB B/CR/PR G/Y 后面板 R L AUDO IN 3 R L AUDIO IN 4 AUDIO OUT H V REMOTE CONTROL USB CONTROL AC IN I O (1) 关机开关 (74) (2) 安全槽 (9) (3) 安全条 (9) (4) 交流电插口 (13) (5) 电源开关 (17) (6) RGB1 端口 (10) (7) RGB2(G/Y,B/CB/PB,R/CR/PR,H,V) 端口 (10) (8) CONTROL 端口 (10) (9) HDMI 端口 (10) (10) VIDEO 端口 (10) (11) S-VIDEO 端口 (10) (12) COMPONENT (Y,CB/PB,CR/PR) 端口 (10) (13) AUDIO IN1 端口 (10) (14) AUDIO IN2 端口 (10) (15) AUDIO IN3 (R/L) 端口 (10) (16) AUDIO IN4 (R/L) 端口 (10) (17) RGB OUT 端口 (10) (18) AUDIO OUT 端口 (10) (19) REMOTE CONTROL 端口 (10) (20) LAN 端口 (10) (21) SD 卡插槽盖 (12) 内有 SD 卡插槽。 (22) AUX I/O 端口 (12) (23) USB 端口 (10) (21) (1) (22) (2) (14)(13) (17) (6) (18) (20) (7) (9)(19) (8) SD CARD AUX I/O DC 5V 0.5A LAN RGB1 Y RGB OUT VIDEO CB/PB CR/PR AUDIO IN 1 AUDIO IN 2 R L AUDO IN 3 R L AUDIO IN 4 AUDIO OUT HDMI RGB2 G/Y B/CB/PB B/CR/PR H V REMOTE CONTROL I O USB CONTROL AC IN (10)(11)(15) (16)(12) (23) (5) (4) (3) 小心 ► 请勿将安全条和安全槽用于防止投影机掉落，因为它们并非为此而设计的。 ►请仅在通过正常步骤无法关闭投影机时才使用关机开关，因为按此开关虽然能停止投影机工作，却无法使其冷却。

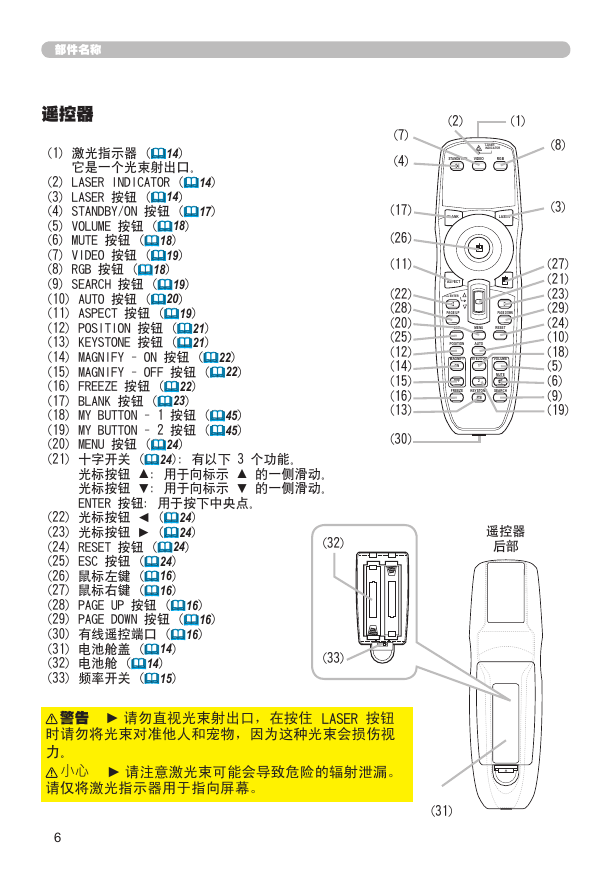

部件名称遥控器 (1) 激光指示器 (14) 它是一个光束射出口。 (2) LASER INDICATOR (14) (3) LASER 按钮 (14) (4) STANDBY/ON 按钮 (17) (5) VOLUME 按钮 (18) (6) MUTE 按钮 (18) (7) VIDEO 按钮 (19) (8) RGB 按钮 (18) (9) SEARCH 按钮 (19) (10) AUTO 按钮 (20) (11) ASPECT 按钮 (19) (12) POSITION 按钮 (21) (13) KEYSTONE 按钮 (21) (14) MAGNIFY - ON 按钮 (22) (15) MAGNIFY - OFF 按钮 (22) (16) FREEZE 按钮 (22) (17) BLANK 按钮 (23) (18) MY BUTTON - 1 按钮 (45) (19) MY BUTTON - 2 按钮 (45) (20) MENU 按钮 (24) (21) 十字开关 (24)：有以下 3 个功能。光标按钮 ▲：用于向标示 ▲ 的一侧滑动。光标按钮 ▼：用于向标示 ▼ 的一侧滑动。 ENTER 按钮：用于按下中央点。 (22) 光标按钮 ◄ (24) (23) 光标按钮 ► (24) (24) RESET 按钮 (24) (25) ESC 按钮 (24) (26) 鼠标左键 (16) (27) 鼠标右键 (16) (28) PAGE UP 按钮 (16) (29) PAGE DOWN 按钮 (16) (30) 有线遥控端口 (16) (31) 电池舱盖 (14) (32) 电池舱 (14) (33) 频率开关 (15) (32) (33) (7) (4) (17) (26) (11) (22) (28) (20) (25) (12) (14) (15) (16) (13) (30) (8) (3) (27) (21) (23) (29) (24) (10) (18) (5) (6) (9) (19) (2) (1) LASER INDICATOR STANDBY/ON VIDEO RGB BLANK LASER ASPECT PUSH ENTER PAGE UP PAGE DOWN ESC POSITION MAGNIFY OFF FREEZE ON MENU RESET AUTO MY BUTTON VOLUME 1 2 MUTE KEYSTONE SEARCH 遥控器后部警告 ► 请勿直视光束射出口，在按住 LASER 按钮时请勿将光束对准他人和宠物，因为这种光束会损伤视力。小心 ► 请注意激光束可能会导致危险的辐射泄漏。请仅将激光指示器用于指向屏幕。 (31)
