光子学仿真(OptiSystem)实验指导书 3.OptiSystem 快速入门 3.1 OptiSystem 简介 OptiSystem 是一款创新的光通讯系统模拟软件包,它集设计、测试和优化各 种类型宽带光网络物理层的虚拟光连接等功能于一身,从长距离通讯系统到 LANS 和 MANS 都适用。OptiSystem 有一个基于实际光纤通讯系统模型的系统 级模拟器,并具有强大的模拟环境和真实的器件和系统的分级定义。它的性能可 以通过附加的用户器件库和完整的界面进行扩展,从而成为一系列广泛使用的工 具。全面的图形用户界面提供光子器件设计、器件模型和演示。丰富的有源和无 源器件库,包括实际的、波长相关的参数。参数扫描和优化允许用户研究特定的 器件技术参数对系统性能的影响。OptiSystem 满足了急速发展的光子市场对于一 个强有力而易于使用的光系统设计工具的需求,深受系统设计者、光通信工程师、 研究人员的青睐。 OptiSystem 软件允许对物理层任何类型的虚拟光连接和宽带光网络的分析, 从远距离通讯到 MANS 和 LANS 都适用。它可广泛应用下列场合: 1.物理层的器件级到系统级的光通讯系统设计; 2.CATV 或者 TDM⁄WDM 网络设计; 3.SONET⁄SDH 的环形设计; 4.传输装置、信道、放大器和接收器的设计; 5.色散图设计; 6.不同接受模式下误码率(BER)和系统代价(Penalty)的评估; 7.放大系统的 BER 和连接预算计算。 3.2 OptiSystem 的简单操作 下面简单介绍如何利用 OptiSystem3.0 进行系统设计仿真。本指导书中出现 元件库目录及元件名均以 OptiSystem3.0 为例,后续版本的元件库结构等有些变 化,但总体上变化不大。 3.2.1 OptiSystem 用户图形界面 当你打开 Optisystem 时,你会看到图 3.1。 10

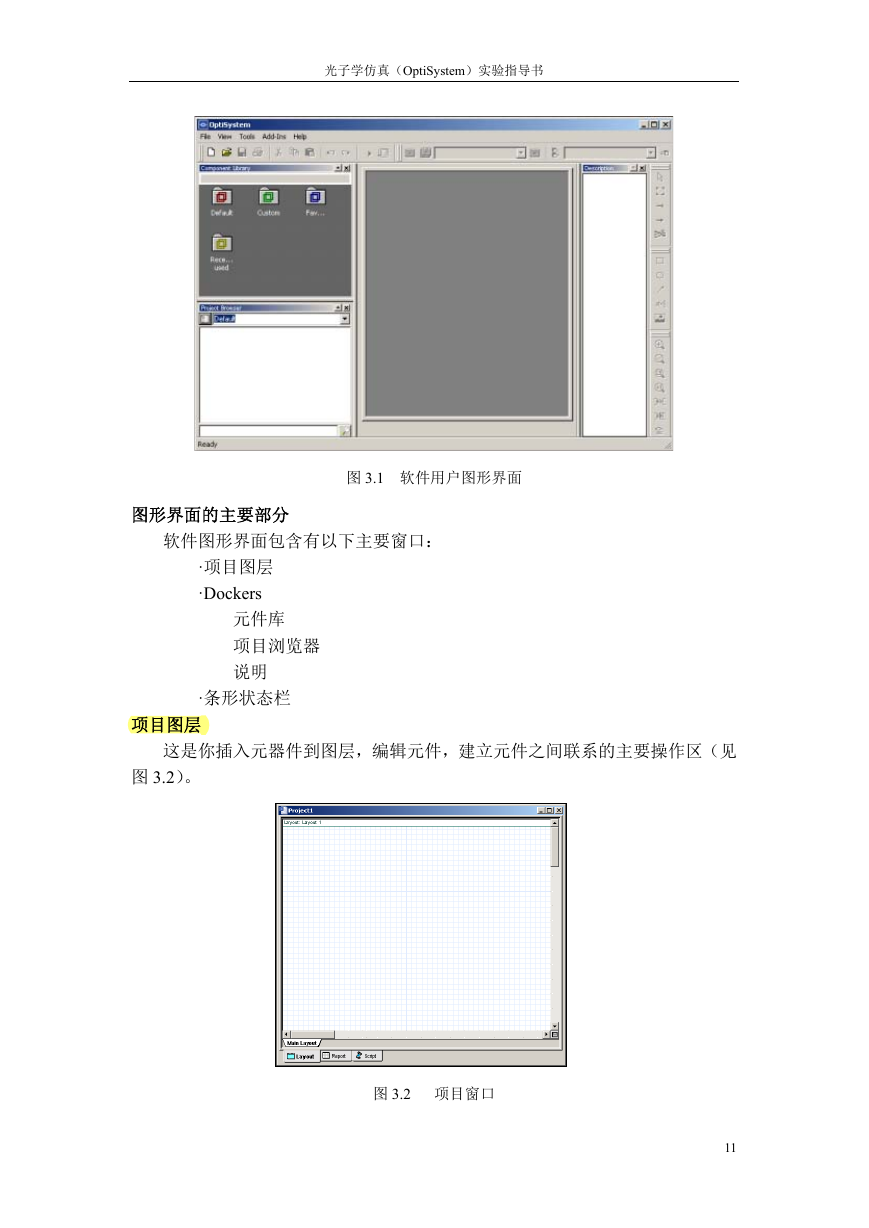

光子学仿真(OptiSystem)实验指导书 图 3.1 软件用户图形界面 图形界面的主要部分 软件图形界面包含有以下主要窗口: ·项目图层 ·Dockers 元件库 项目浏览器 说明 ·条形状态栏 项目图层 这是你插入元器件到图层,编辑元件,建立元件之间联系的主要操作区(见 图 3.2)。 图 3.2 项目窗口 11

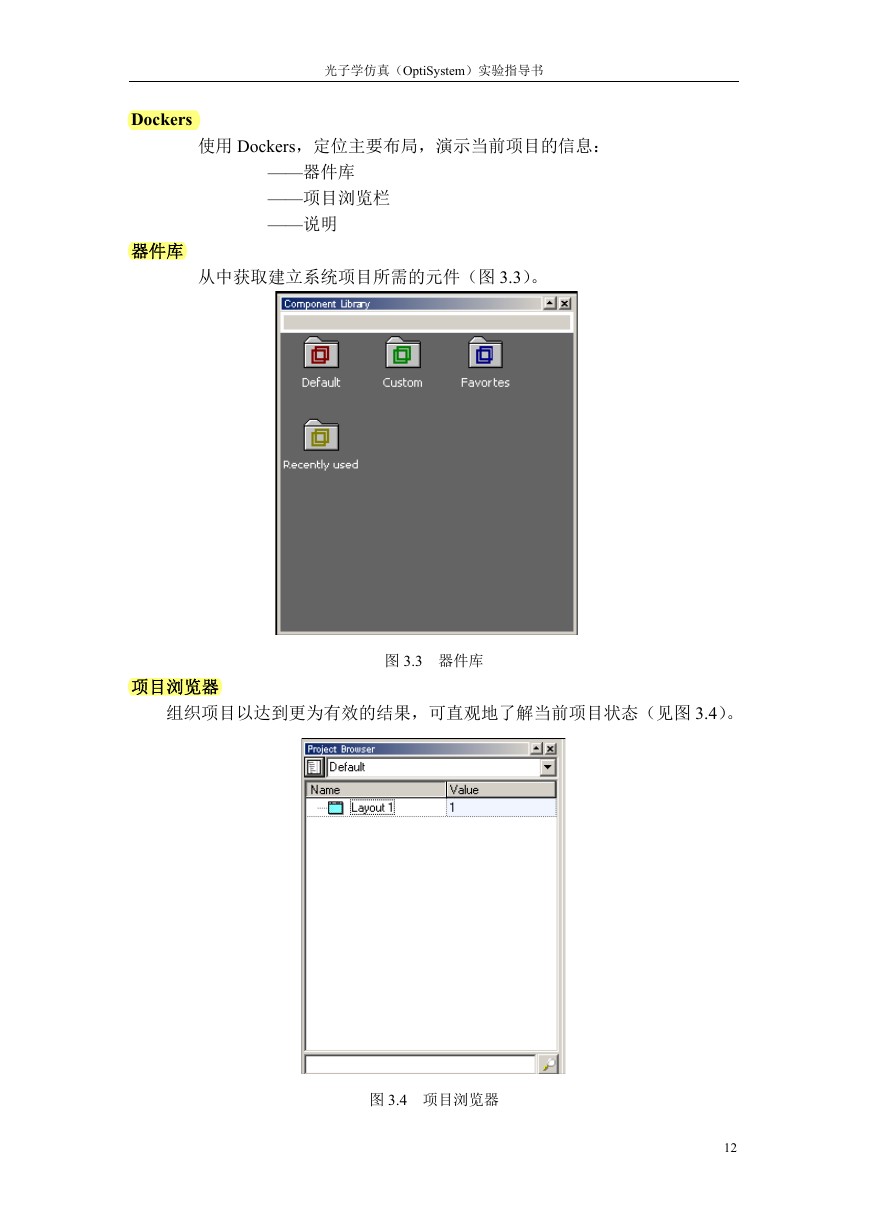

光子学仿真(OptiSystem)实验指导书 Dockers 使用 Dockers,定位主要布局,演示当前项目的信息: ——器件库 ——项目浏览栏 ——说明 器件库 从中获取建立系统项目所需的元件(图 3.3)。 项目浏览器 图 3.3 器件库 组织项目以达到更为有效的结果,可直观地了解当前项目状态(见图 3.4)。 图 3.4 项目浏览器 12

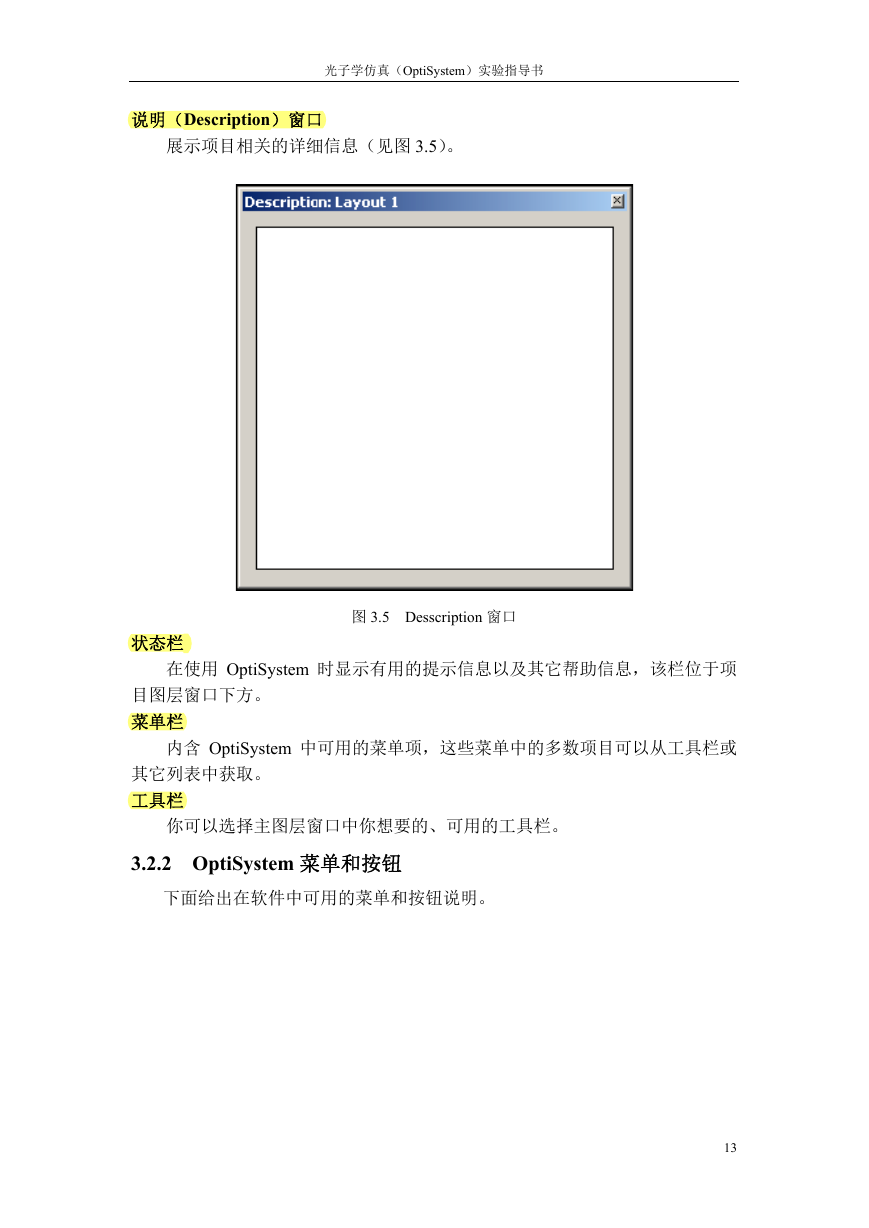

光子学仿真(OptiSystem)实验指导书 说明(Description)窗口 展示项目相关的详细信息(见图 3.5)。 状态栏 图 3.5 Desscription 窗口 在使用 OptiSystem 时显示有用的提示信息以及其它帮助信息,该栏位于项 目图层窗口下方。 菜单栏 内含 OptiSystem 中可用的菜单项,这些菜单中的多数项目可以从工具栏或 其它列表中获取。 工具栏 你可以选择主图层窗口中你想要的、可用的工具栏。 3.2.2 OptiSystem 菜单和按钮 下面给出在软件中可用的菜单和按钮说明。 13

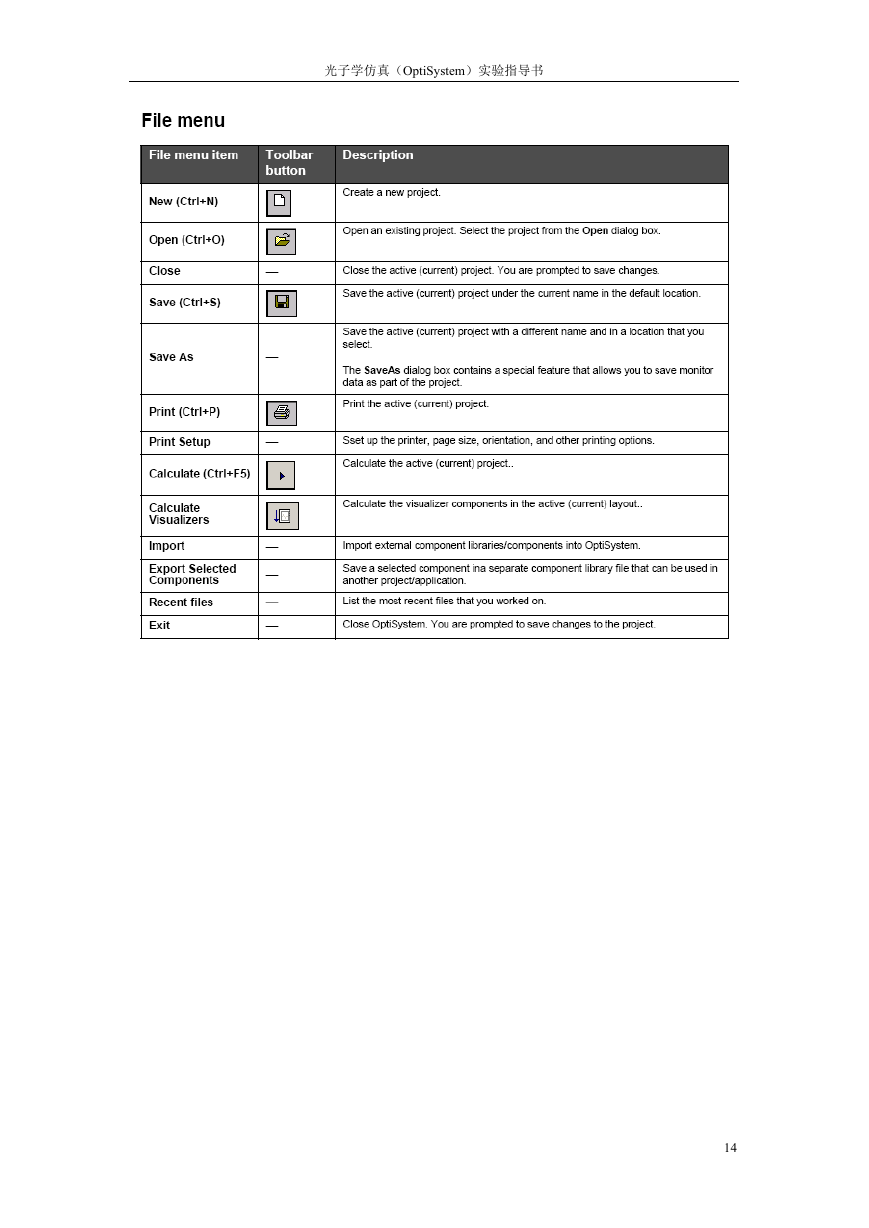

光子学仿真(OptiSystem)实验指导书 14

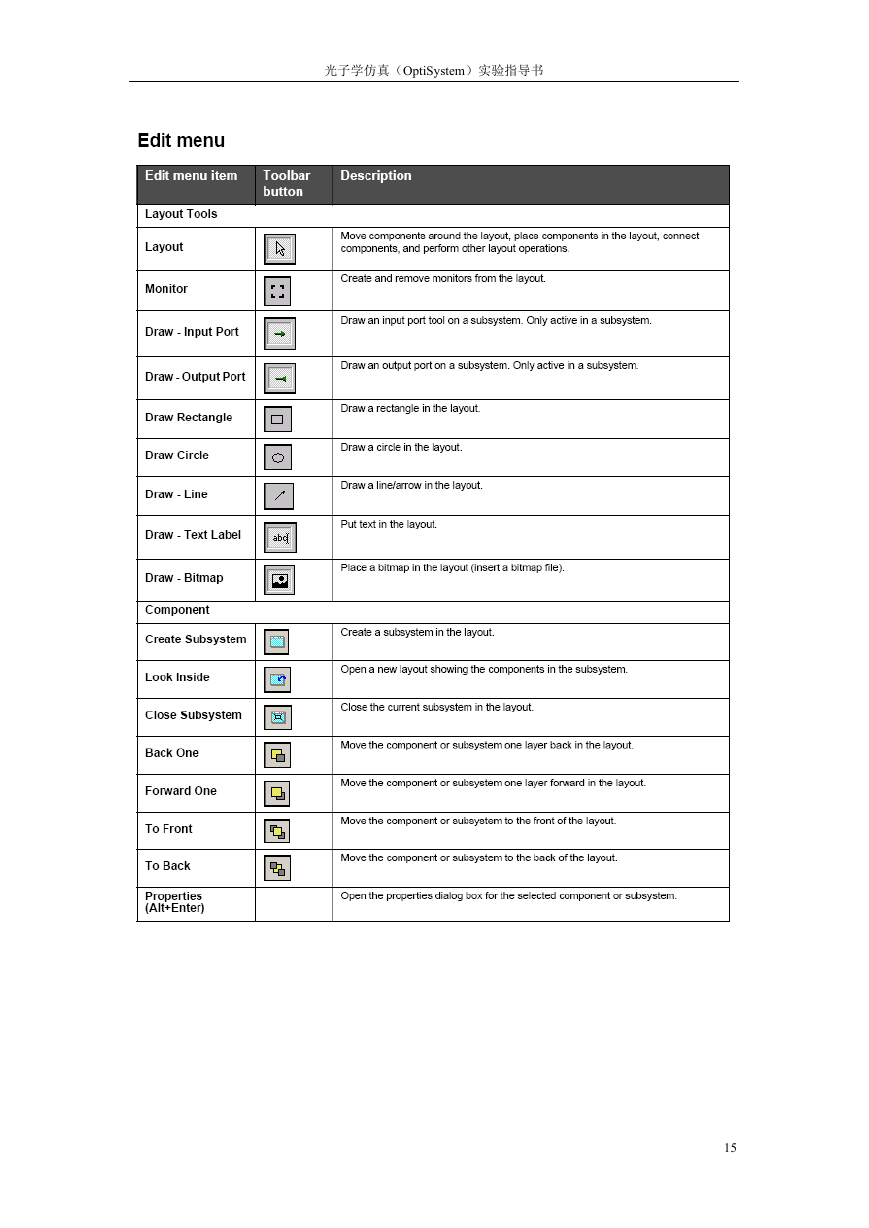

光子学仿真(OptiSystem)实验指导书 15

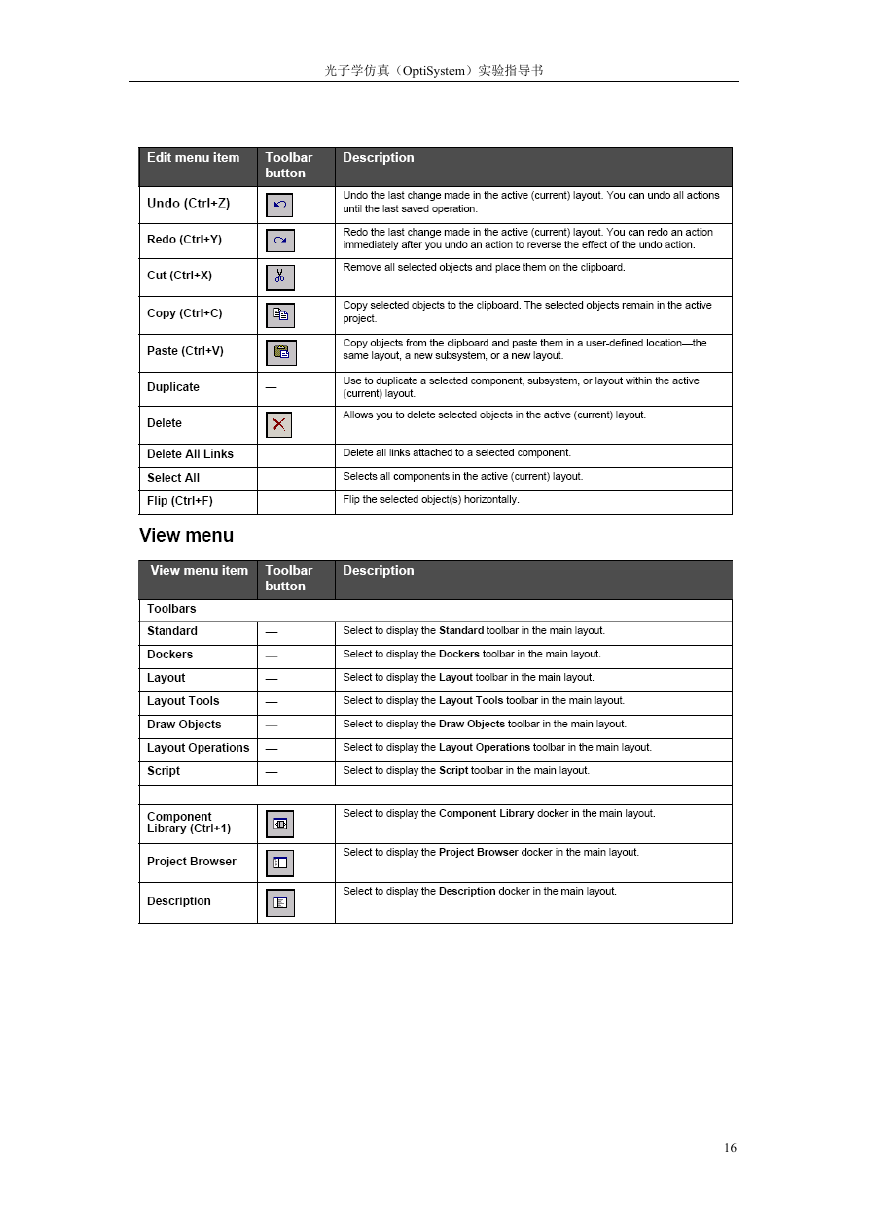

光子学仿真(OptiSystem)实验指导书 16

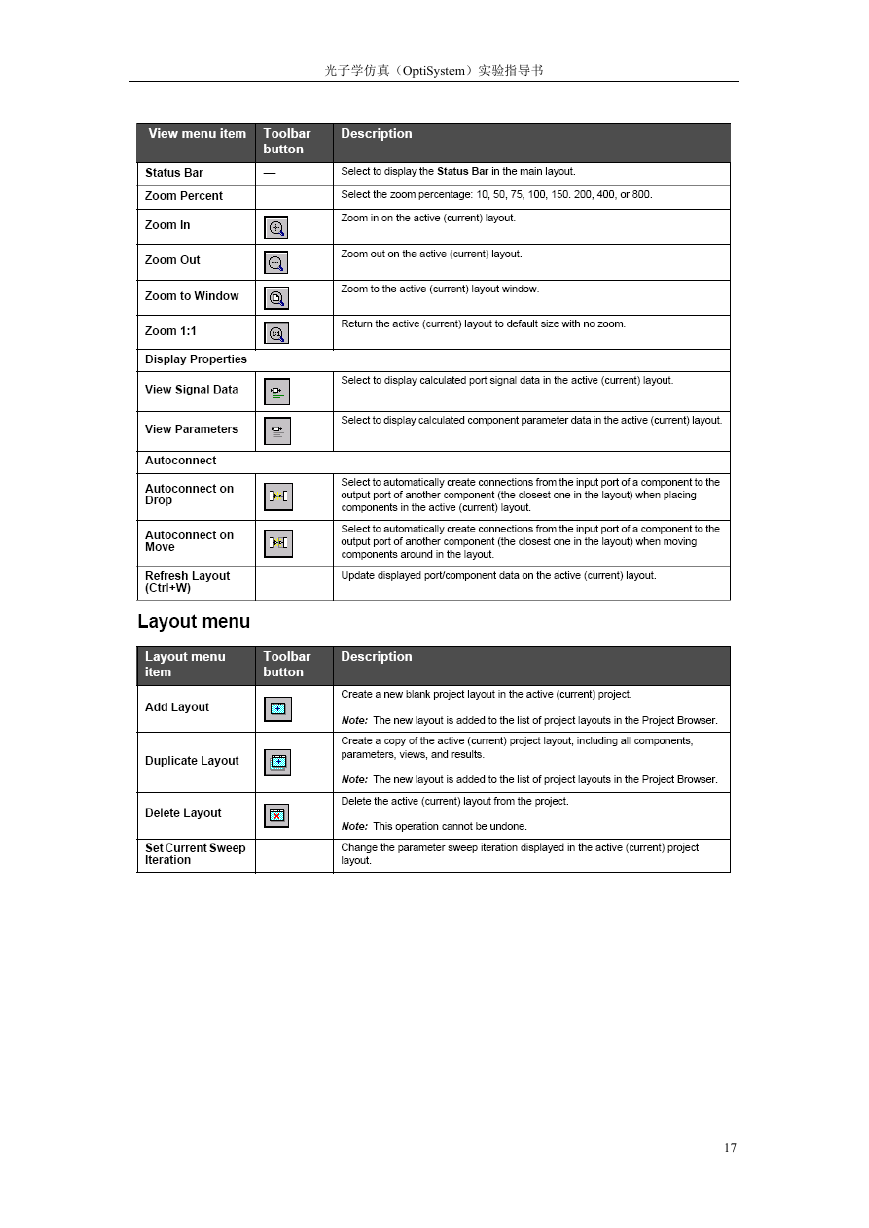

光子学仿真(OptiSystem)实验指导书 17
