合工大计组实验五实验报告.docx
实验五、单周期 CPU 设计与实现——十条指令 CPU
一、实验目的:
二、实验内容:
1．非访存指令
2．访存指令
3．转移类指令
三、实验原理
1、约定机器字长、指令字长和存储字长均为16位。
2、约定指令格式如下图所示，高4位为指令的操作码字段，低12位为指令的地址码或者立即寻址的操作数。
3、指令和相应的操作码对照表
4、CPU 原理图
四、实验步骤
1 、CPU 各模块Verilog 实现
1) PC 模块
2) 指令存储器模块
3) 累加器
4) ALU
5) 控制单元
6) 数据存储器模块
2、 CPU 顶层文件封装实现
3、 CPU 模拟仿真
1）TestBench关键代码
2）ModelSim仿真及分析
指令1 LDA 取数指令
指令2 COM 取反指令
指令3 SHR 算数右移指令
指令4 CSL 循环左移指令
指令5 CLA 清除指令
指令6 ADD 加法指令
指令7 STA 存数指令
指令8 JMP 无条件转移指令
指令9 BAN 条件转移指令
指令10 STP 停机指令
五、总结

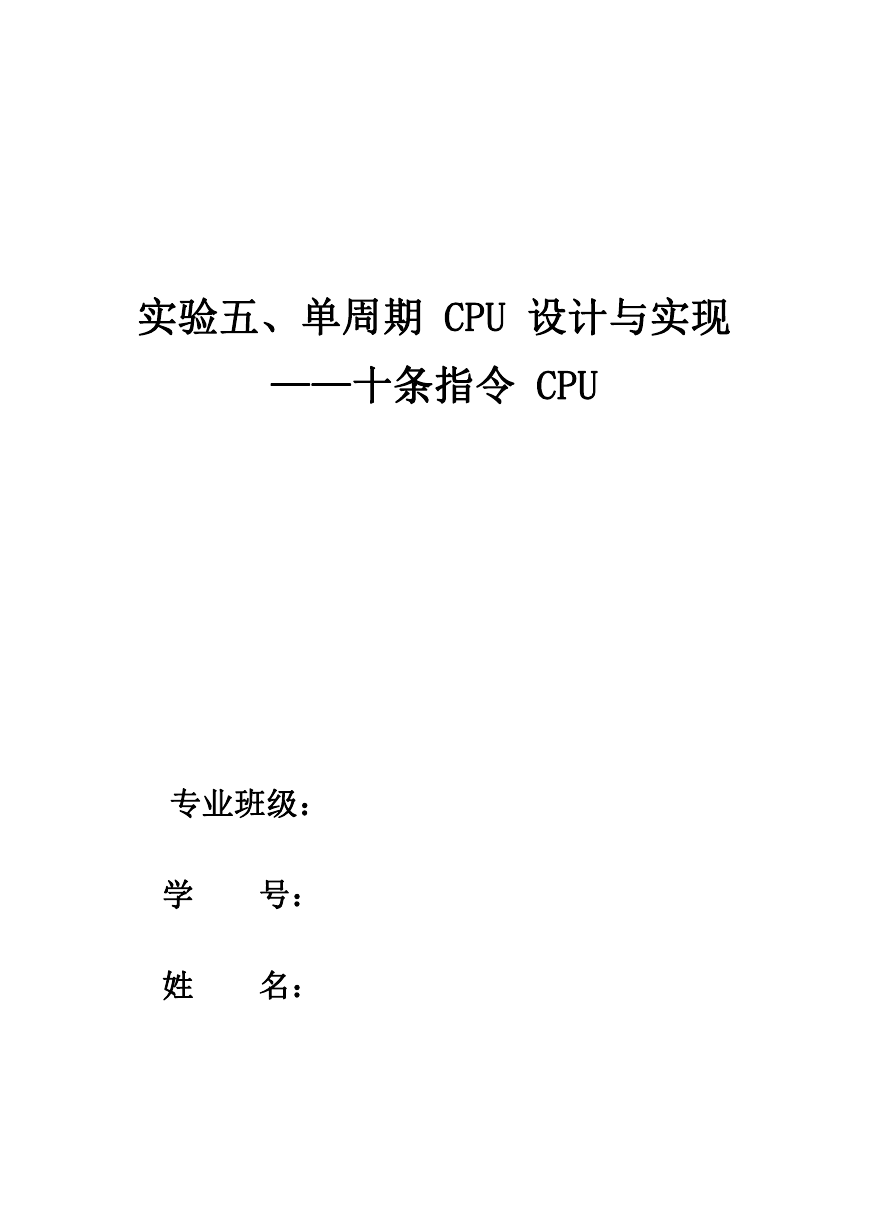

实验五、单周期 CPU 设计与实现
——十条指令 CPU
专业班级：
学
姓
号：
名：

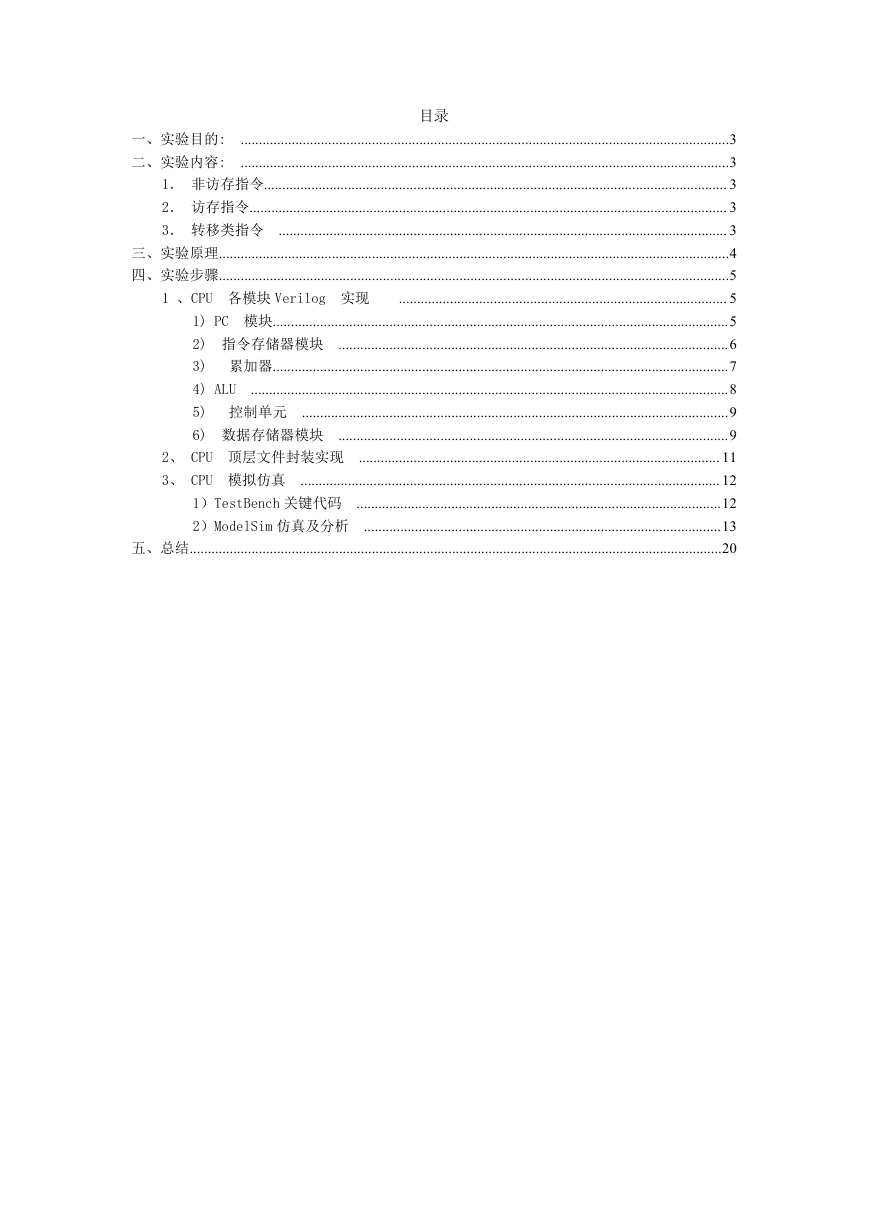

目录
一、实验目的:
二、实验内容:
1 、CPU 各模块 Verilog 实现
......................................................................................................................................3
......................................................................................................................................3
1． 非访存指令............................................................................................................................... 3
2． 访存指令................................................................................................................................... 3
3． 转移类指令 ........................................................................................................................... 3
三、实验原理............................................................................................................................................4
四、实验步骤............................................................................................................................................5
.......................................................................................... 5
1) PC 模块.............................................................................................................................5
2) 指令存储器模块 ...........................................................................................................6
3) 累加器.............................................................................................................................7
4) ALU ...................................................................................................................................8
5) 控制单元 .....................................................................................................................9
6) 数据存储器模块 ...........................................................................................................9
2、 CPU 顶层文件封装实现 ................................................................................................... 11
3、 CPU 模拟仿真 ................................................................................................................... 12
1）TestBench 关键代码 ....................................................................................................12
2）ModelSim 仿真及分析 ..................................................................................................13
五、总结..................................................................................................................................................20

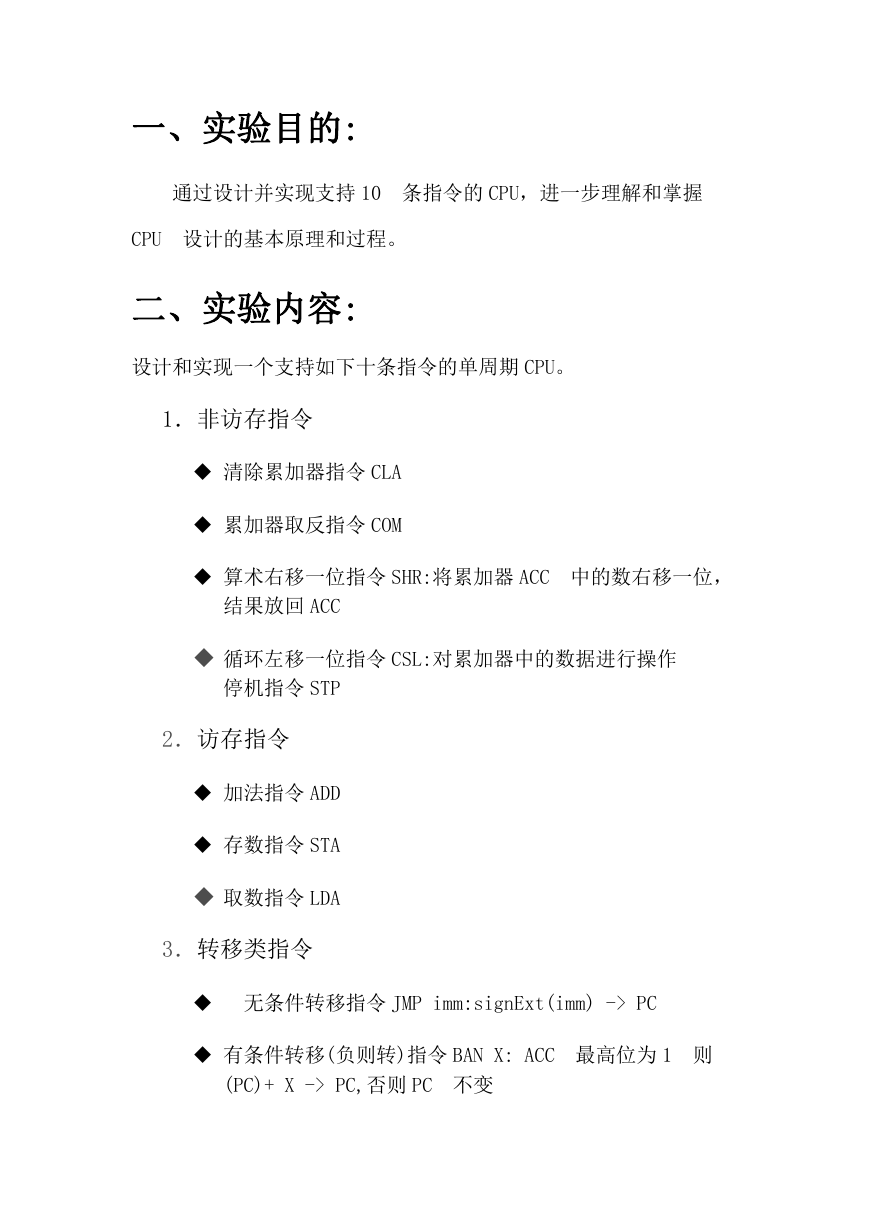

一、实验目的:
通过设计并实现支持 10 条指令的 CPU，进一步理解和掌握
CPU 设计的基本原理和过程。
二、实验内容:
设计和实现一个支持如下十条指令的单周期 CPU。
1．非访存指令
清除累加器指令 CLA
累加器取反指令 COM
算术右移一位指令 SHR:将累加器 ACC 中的数右移一位，
结果放回 ACC
循环左移一位指令 CSL:对累加器中的数据进行操作
停机指令 STP
2．访存指令
加法指令 ADD
存数指令 STA
取数指令 LDA
3．转移类指令
无条件转移指令 JMP imm:signExt(imm) -> PC
有条件转移(负则转)指令 BAN X: ACC 最高位为 1 则
(PC)+ X -> PC,否则 PC 不变

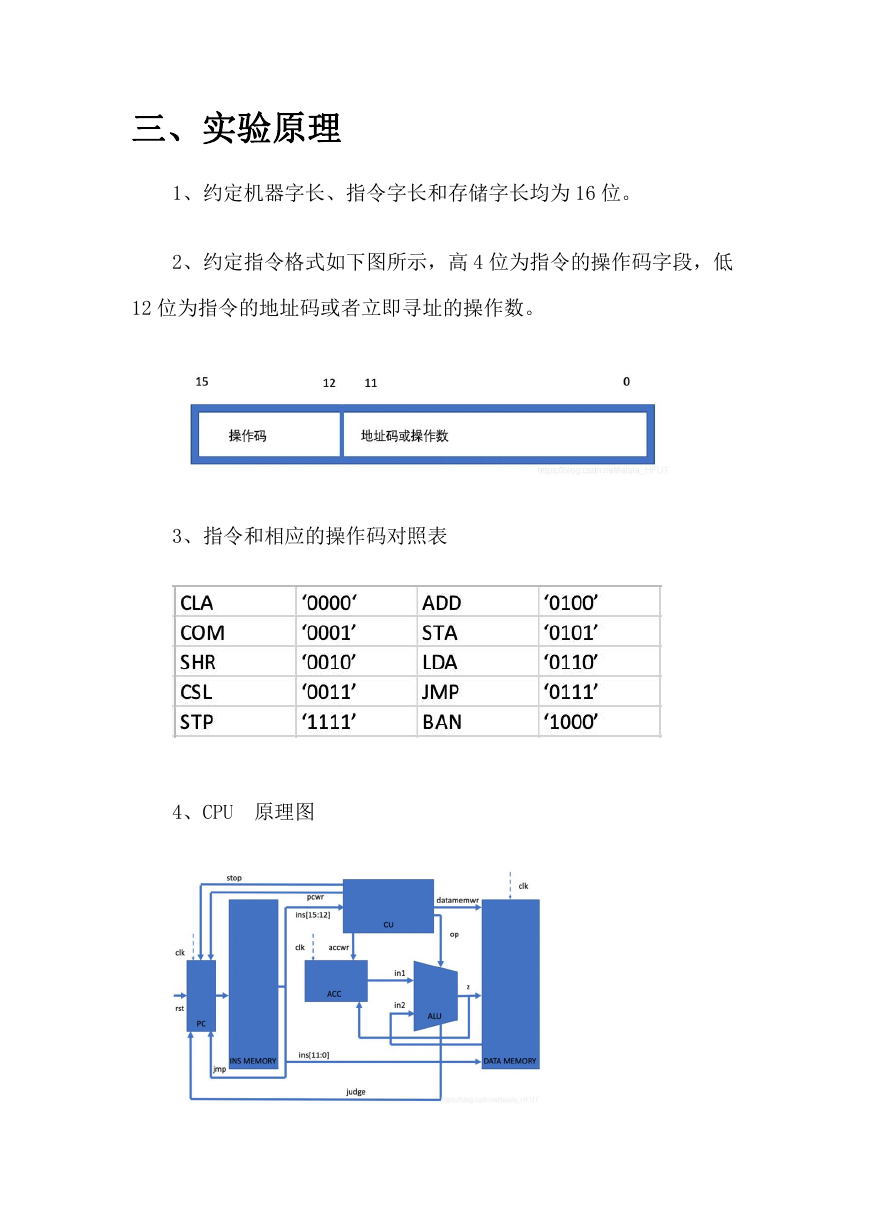

三、实验原理
1、约定机器字长、指令字长和存储字长均为 16 位。
2、约定指令格式如下图所示，高 4 位为指令的操作码字段，低
12 位为指令的地址码或者立即寻址的操作数。
3、指令和相应的操作码对照表
4、CPU 原理图

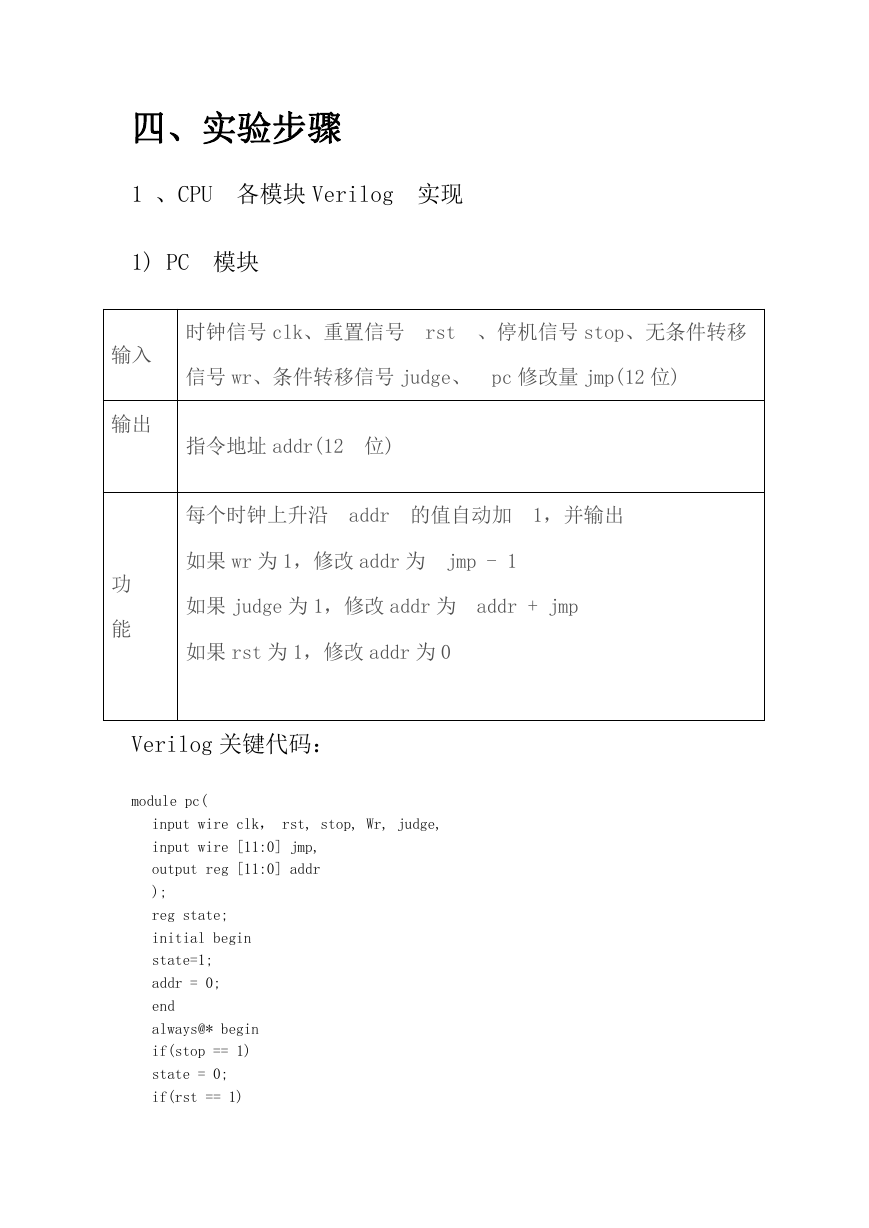

四、实验步骤
1 、CPU 各模块 Verilog 实现
1) PC 模块
输入
输出
功
能
时钟信号 clk、重置信号 rst 、停机信号 stop、无条件转移
信号 wr、条件转移信号 judge、 pc 修改量 jmp(12 位)
指令地址 addr(12 位)
每个时钟上升沿 addr 的值自动加 1，并输出
如果 wr 为 1，修改 addr 为 jmp - 1
如果 judge 为 1，修改 addr 为 addr + jmp
如果 rst 为 1，修改 addr 为 0
Verilog 关键代码：
module pc(
input wire clk， rst, stop, Wr, judge,
input wire [11:0] jmp,
output reg [11:0] addr
);
reg state;
initial begin
state=1;
addr = 0;
end
always@* begin
if(stop == 1)
state = 0;
if(rst == 1)
addr= 0;
end
always@(posedge clk) begin
if(state == 1)
addr = addr + 1;
end
always@(negedge clk) begin
if(wr== 1)
addr=jmp 一 1;
if(judge == 1)
addr=addr+jmp-1;
end
endmodule

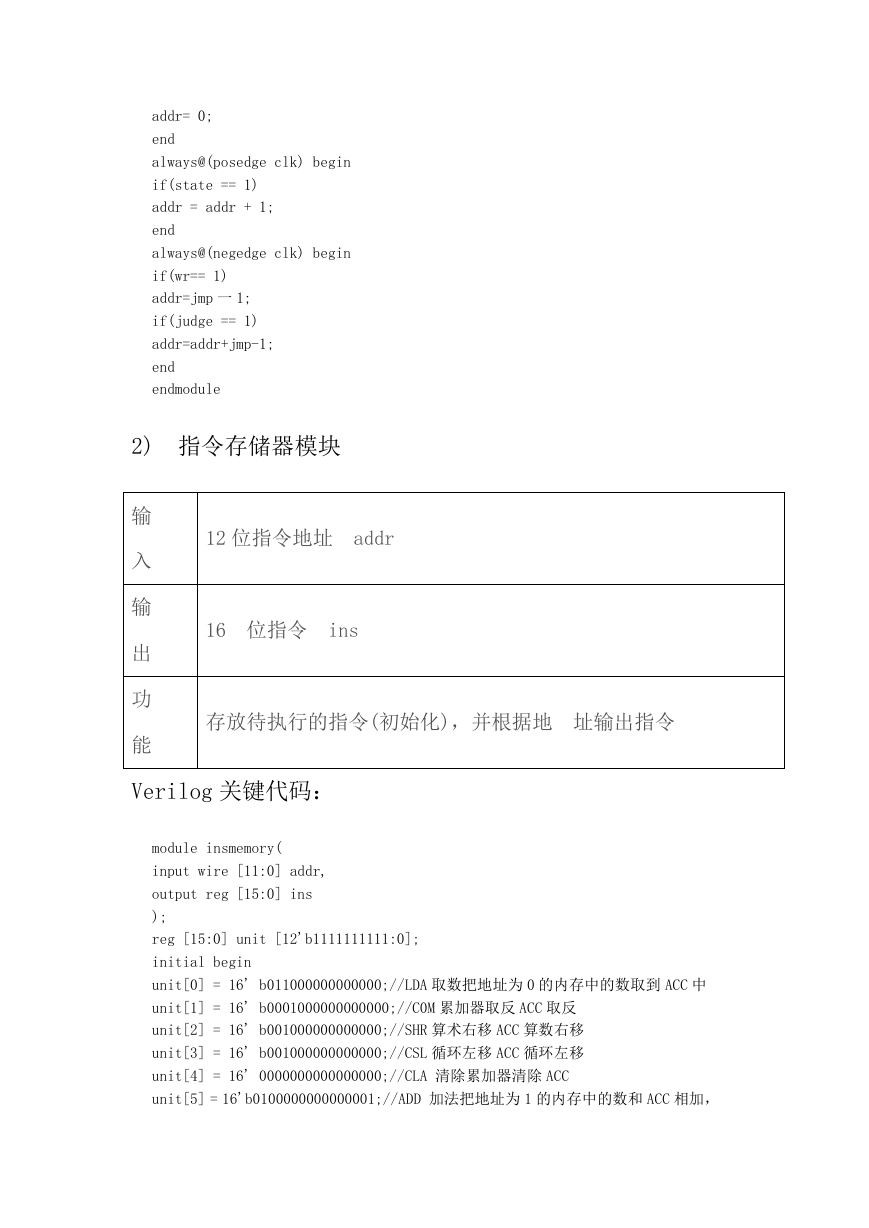

2) 指令存储器模块
输
入
输
出
功
能
12 位指令地址 addr
16 位指令 ins
存放待执行的指令(初始化)，并根据地 址输出指令
Verilog 关键代码：
module insmemory(
input wire [11:0] addr,
output reg [15:0] ins
);
reg [15:0] unit [12'b1111111111:0];
initial begin
unit[0] = 16' b011000000000000;//LDA 取数把地址为 0 的内存中的数取到 ACC 中
unit[1] = 16' b0001000000000000;//C0M 累加器取反 ACC 取反
unit[2] = 16' b001000000000000;//SHR 算术右移 ACC 算数右移
unit[3] = 16' b001000000000000;//CSL 循环左移 ACC 循环左移
unit[4] = 16' 0000000000000000;//CLA 清除累加器清除 ACC
unit[5] = 16'b0100000000000001;//ADD 加法把地址为 1 的内存中的数和 ACC 相加，
再保存到 ACC 中
unit[6] = 16' b0101000000000010;//STA 存数把 ACC 的数保存到地址为 2 的内存单
元
unit[7] = 16' b0111000000001001;//JMP 无条件转移无条件转移到第 9 条指令
unit[9] = 16' b100000000000010;//BAN 条件转移符合条件则地址加 2
unit[11] = 16'b111000000000000;//STP 停机
end
a lways@* begin
ins = unit [addr] ;
end
Endmodule

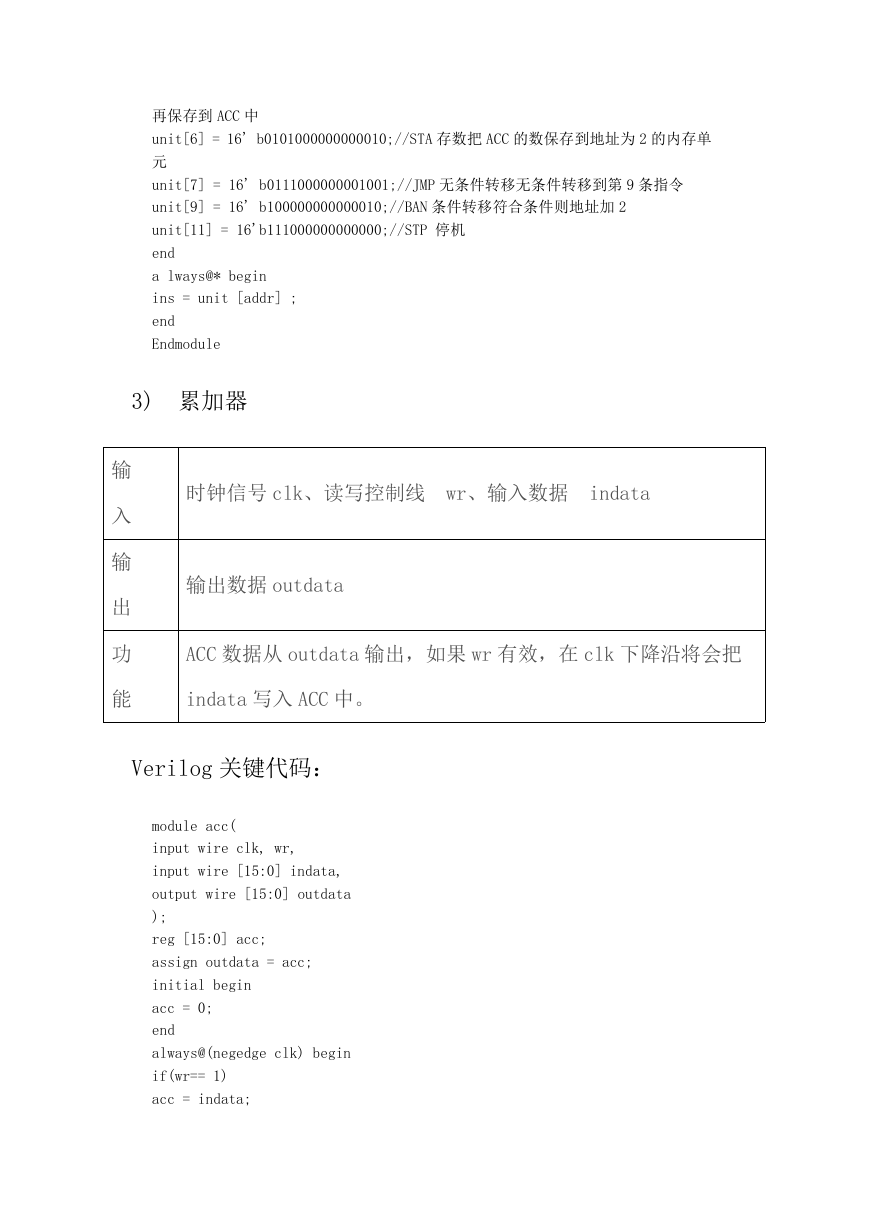

3) 累加器
输
入
输
出
功
能
时钟信号 clk、读写控制线 wr、输入数据 indata
输出数据 outdata
ACC 数据从 outdata 输出，如果 wr 有效，在 clk 下降沿将会把
indata 写入 ACC 中。
Verilog 关键代码：
module acc(
input wire clk, wr,
input wire [15:0] indata,
output wire [15:0] outdata
);
reg [15:0] acc;
assign outdata = acc;
initial begin
acc = 0;
end
always@(negedge clk) begin
if(wr== 1)
acc = indata;
end
endmodule

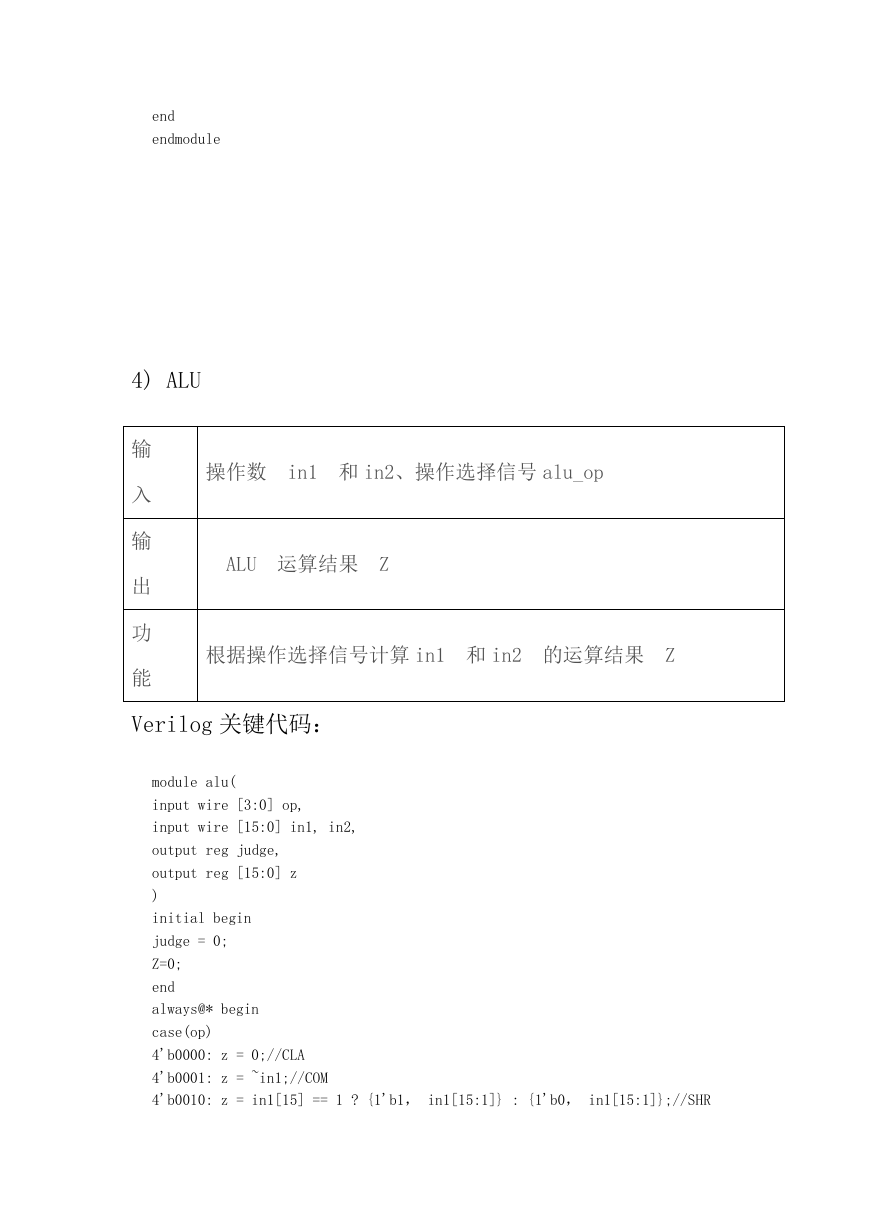

4) ALU
输
入
输
出
功
能
操作数 in1 和 in2、操作选择信号 alu_op
ALU 运算结果 Z
根据操作选择信号计算 in1 和 in2 的运算结果 Z
Verilog 关键代码：
module alu(
input wire [3:0] op,
input wire [15:0] in1, in2,
output reg judge,
output reg [15:0] z
)
initial begin
judge = 0;
Z=0;
end
always@* begin
case(op)
4'b0000: z = 0;//CLA
4'b0001: z = ~in1;//COM
4'b0010: z = in1[15] == 1 ? {1'b1， in1[15:1]} : {1'b0， in1[15:1]};//SHR
