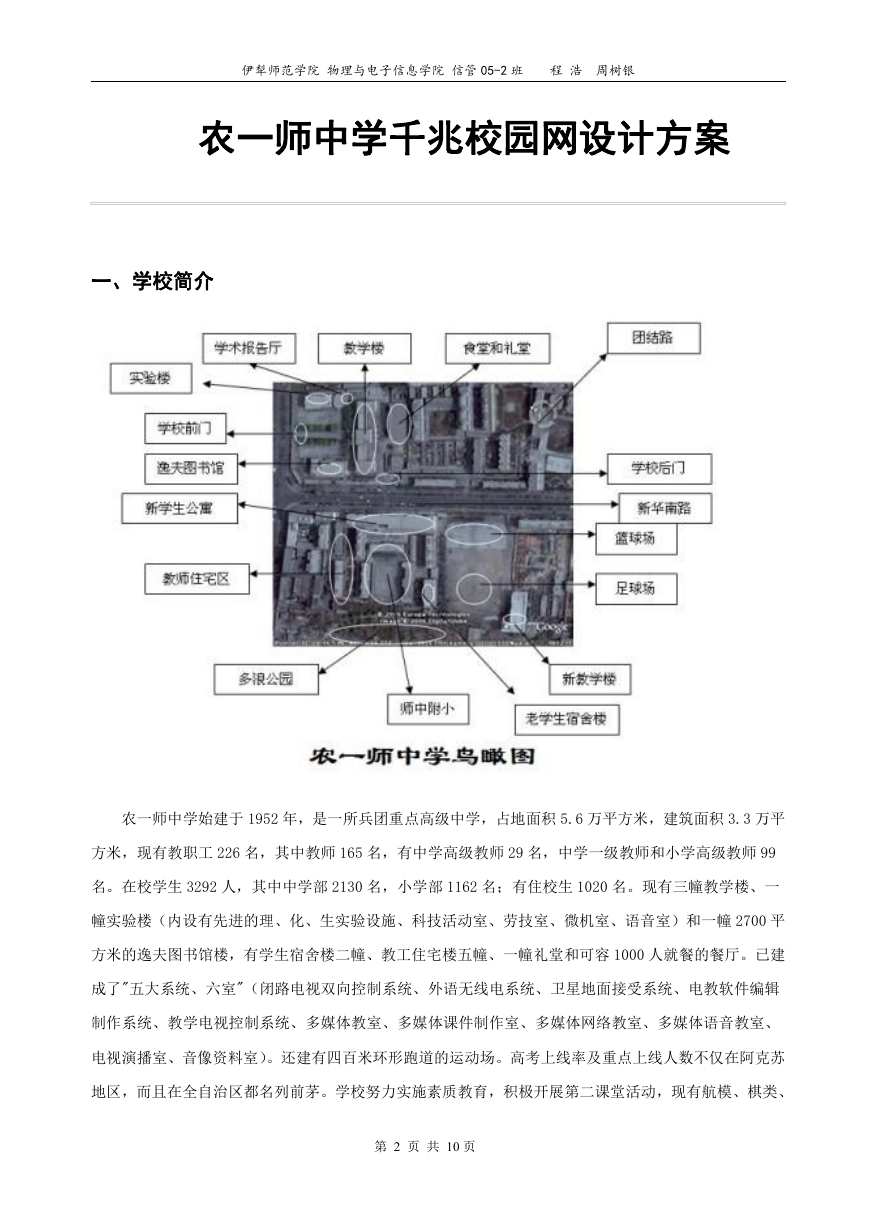

    伊犁师范学院 物理与电子信息学院 信管 05-2 班 程 浩 周树银 农一师中学千兆校园网设计方案 一、学校简介 农一师中学始建于 1952 年，是一所兵团重点高级中学，占地面积 5.6 万平方米，建筑面积 3.3 万平 方米，现有教职工 226 名，其中教师 165 名，有中学高级教师 29 名，中学一级教师和小学高级教师 99 名。在校学生 3292 人，其中中学部 2130 名，小学部 1162 名；有住校生 1020 名。现有三幢教学楼、一 幢实验楼（内设有先进的理、化、生实验设施、科技活动室、劳技室、微机室、语音室）和一幢 2700 平 方米的逸夫图书馆楼，有学生宿舍楼二幢、教工住宅楼五幢、一幢礼堂和可容 1000 人就餐的餐厅。已建 成了"五大系统、六室"（闭路电视双向控制系统、外语无线电系统、卫星地面接受系统、电教软件编辑 制作系统、教学电视控制系统、多媒体教室、多媒体课件制作室、多媒体网络教室、多媒体语音教室、 电视演播室、音像资料室）。还建有四百米环形跑道的运动场。高考上线率及重点上线人数不仅在阿克苏 地区，而且在全自治区都名列前茅。学校努力实施素质教育，积极开展第二课堂活动，现有航模、棋类、 第 2 页 共 10 页

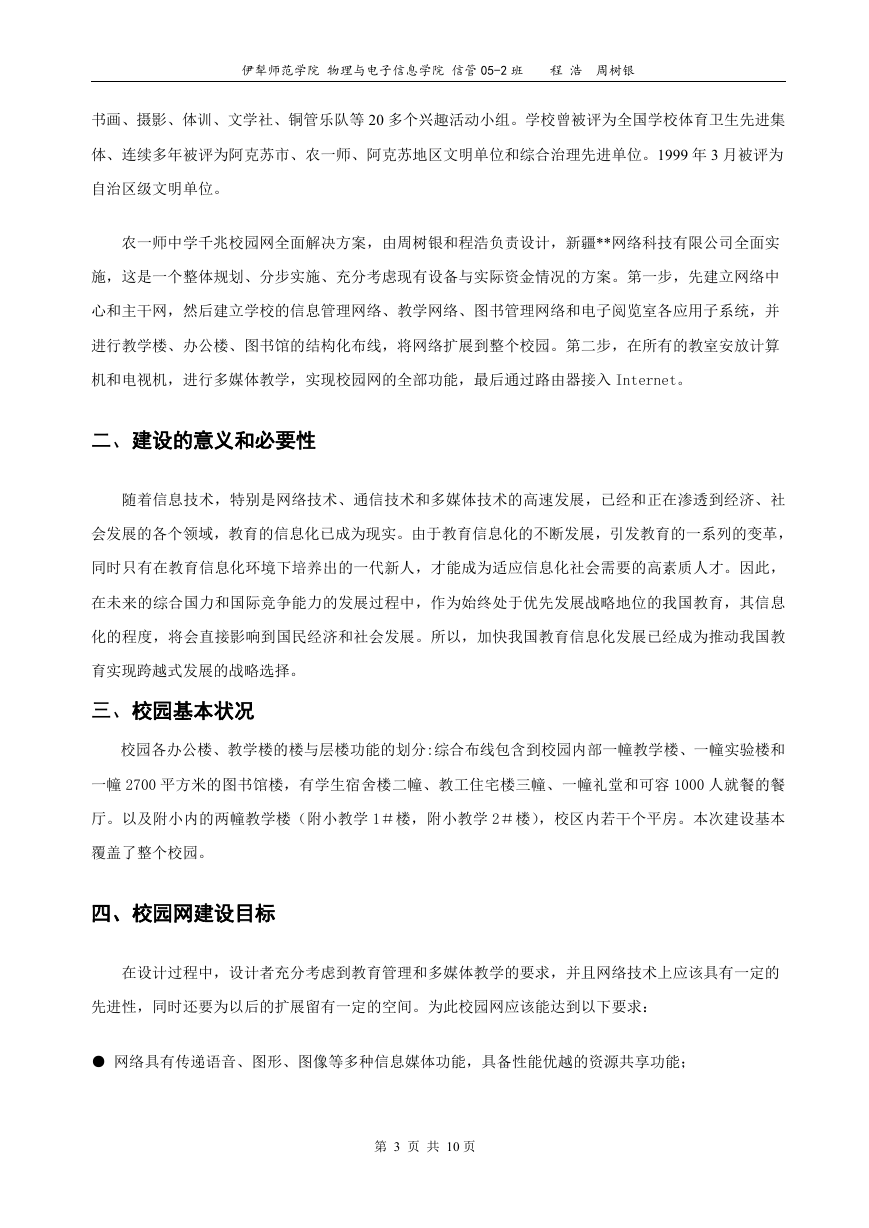

    伊犁师范学院 物理与电子信息学院 信管 05-2 班 程 浩 周树银 书画、摄影、体训、文学社、铜管乐队等 20 多个兴趣活动小组。学校曾被评为全国学校体育卫生先进集 体、连续多年被评为阿克苏市、农一师、阿克苏地区文明单位和综合治理先进单位。1999 年 3 月被评为 自治区级文明单位。 农一师中学千兆校园网全面解决方案，由周树银和程浩负责设计，新疆**网络科技有限公司全面实 施，这是一个整体规划、分步实施、充分考虑现有设备与实际资金情况的方案。第一步，先建立网络中 心和主干网，然后建立学校的信息管理网络、教学网络、图书管理网络和电子阅览室各应用子系统，并 进行教学楼、办公楼、图书馆的结构化布线，将网络扩展到整个校园。第二步，在所有的教室安放计算 机和电视机，进行多媒体教学，实现校园网的全部功能，最后通过路由器接入 Internet。 二、建设的意义和必要性 随着信息技术，特别是网络技术、通信技术和多媒体技术的高速发展，已经和正在渗透到经济、社 会发展的各个领域，教育的信息化已成为现实。由于教育信息化的不断发展，引发教育的一系列的变革， 同时只有在教育信息化环境下培养出的一代新人，才能成为适应信息化社会需要的高素质人才。因此， 在未来的综合国力和国际竞争能力的发展过程中，作为始终处于优先发展战略地位的我国教育，其信息 化的程度，将会直接影响到国民经济和社会发展。所以，加快我国教育信息化发展已经成为推动我国教 育实现跨越式发展的战略选择。 三、校园基本状况 校园各办公楼、教学楼的楼与层楼功能的划分:综合布线包含到校园内部一幢教学楼、一幢实验楼和 一幢 2700 平方米的图书馆楼，有学生宿舍楼二幢、教工住宅楼三幢、一幢礼堂和可容 1000 人就餐的餐 厅。以及附小内的两幢教学楼（附小教学 1＃楼，附小教学 2＃楼），校区内若干个平房。本次建设基本 覆盖了整个校园。 四、校园网建设目标 在设计过程中，设计者充分考虑到教育管理和多媒体教学的要求，并且网络技术上应该具有一定的 先进性，同时还要为以后的扩展留有一定的空间。为此校园网应该能达到以下要求： ● 网络具有传递语音、图形、图像等多种信息媒体功能，具备性能优越的资源共享功能； 第 3 页 共 10 页

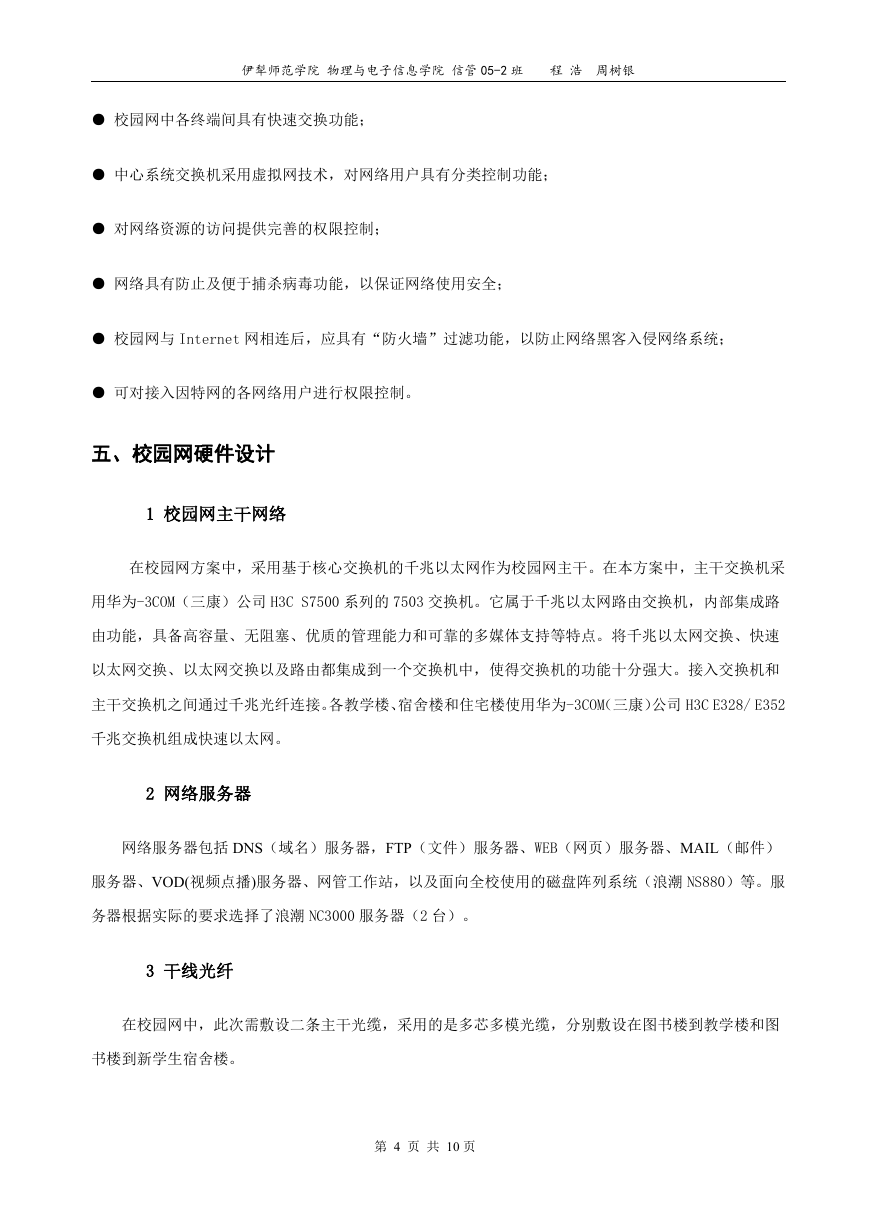

    伊犁师范学院 物理与电子信息学院 信管 05-2 班 程 浩 周树银 ● 校园网中各终端间具有快速交换功能； ● 中心系统交换机采用虚拟网技术，对网络用户具有分类控制功能； ● 对网络资源的访问提供完善的权限控制； ● 网络具有防止及便于捕杀病毒功能，以保证网络使用安全； ● 校园网与 Internet 网相连后，应具有“防火墙”过滤功能，以防止网络黑客入侵网络系统； ● 可对接入因特网的各网络用户进行权限控制。 五、校园网硬件设计 1 校园网主干网络 在校园网方案中，采用基于核心交换机的千兆以太网作为校园网主干。在本方案中，主干交换机采 用华为-3COM（三康）公司 H3C S7500 系列的 7503 交换机。它属于千兆以太网路由交换机，内部集成路 由功能，具备高容量、无阻塞、优质的管理能力和可靠的多媒体支持等特点。将千兆以太网交换、快速 以太网交换、以太网交换以及路由都集成到一个交换机中，使得交换机的功能十分强大。接入交换机和 主干交换机之间通过千兆光纤连接。各教学楼、宿舍楼和住宅楼使用华为-3COM（三康）公司 H3C E328/ E352 千兆交换机组成快速以太网。 2 网络服务器 网络服务器包括 DNS（域名）服务器，FTP（文件）服务器、WEB（网页）服务器、MAIL（邮件） 服务器、VOD(视频点播)服务器、网管工作站，以及面向全校使用的磁盘阵列系统（浪潮 NS880）等。服 务器根据实际的要求选择了浪潮 NC3000 服务器（2 台）。 3 干线光纤 在校园网中，此次需敷设二条主干光缆，采用的是多芯多模光缆，分别敷设在图书楼到教学楼和图 书楼到新学生宿舍楼。 第 4 页 共 10 页

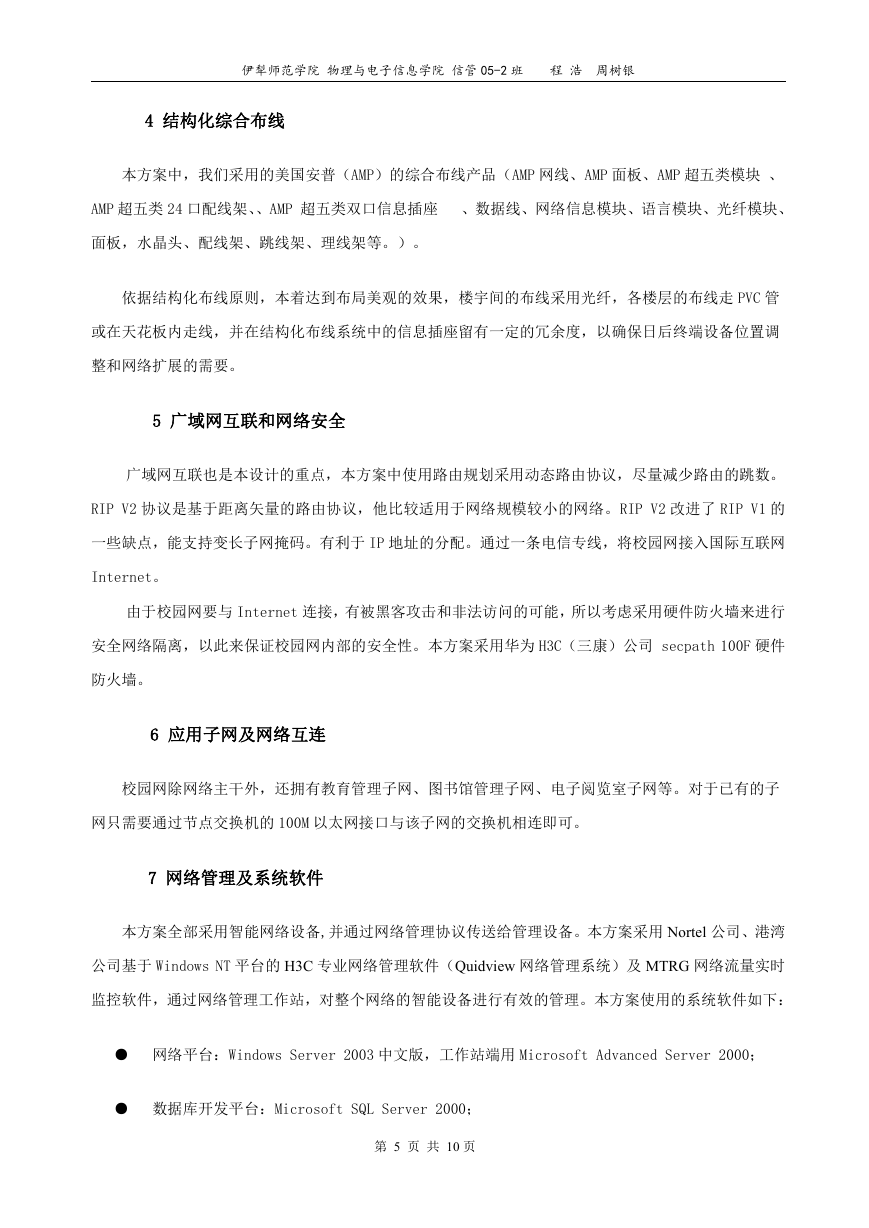

    伊犁师范学院 物理与电子信息学院 信管 05-2 班 程 浩 周树银 4 结构化综合布线 本方案中，我们采用的美国安普（AMP）的综合布线产品（AMP 网线、AMP 面板、AMP 超五类模块 、 AMP 超五类 24 口配线架、、AMP 超五类双口信息插座 、数据线、网络信息模块、语言模块、光纤模块、 面板，水晶头、配线架、跳线架、理线架等。）。 依据结构化布线原则，本着达到布局美观的效果，楼宇间的布线采用光纤，各楼层的布线走 PVC 管 或在天花板内走线，并在结构化布线系统中的信息插座留有一定的冗余度，以确保日后终端设备位置调 整和网络扩展的需要。 5 广域网互联和网络安全 广域网互联也是本设计的重点，本方案中使用路由规划采用动态路由协议，尽量减少路由的跳数。 RIP V2 协议是基于距离矢量的路由协议，他比较适用于网络规模较小的网络。RIP V2 改进了 RIP V1 的 一些缺点，能支持变长子网掩码。有利于 IP 地址的分配。通过一条电信专线，将校园网接入国际互联网 Internet。 由于校园网要与 Internet 连接，有被黑客攻击和非法访问的可能，所以考虑采用硬件防火墙来进行 安全网络隔离，以此来保证校园网内部的安全性。本方案采用华为 H3C（三康）公司 secpath 100F 硬件 防火墙。 6 应用子网及网络互连 校园网除网络主干外，还拥有教育管理子网、图书馆管理子网、电子阅览室子网等。对于已有的子 网只需要通过节点交换机的 100M 以太网接口与该子网的交换机相连即可。 7 网络管理及系统软件 本方案全部采用智能网络设备,并通过网络管理协议传送给管理设备。本方案采用 Nortel 公司、港湾 公司基于 Windows NT 平台的 H3C 专业网络管理软件（Quidview 网络管理系统）及 MTRG 网络流量实时 监控软件，通过网络管理工作站，对整个网络的智能设备进行有效的管理。本方案使用的系统软件如下： ● 网络平台：Windows Server 2003 中文版，工作站端用 Microsoft Advanced Server 2000； ● 数据库开发平台：Microsoft SQL Server 2000； 第 5 页 共 10 页

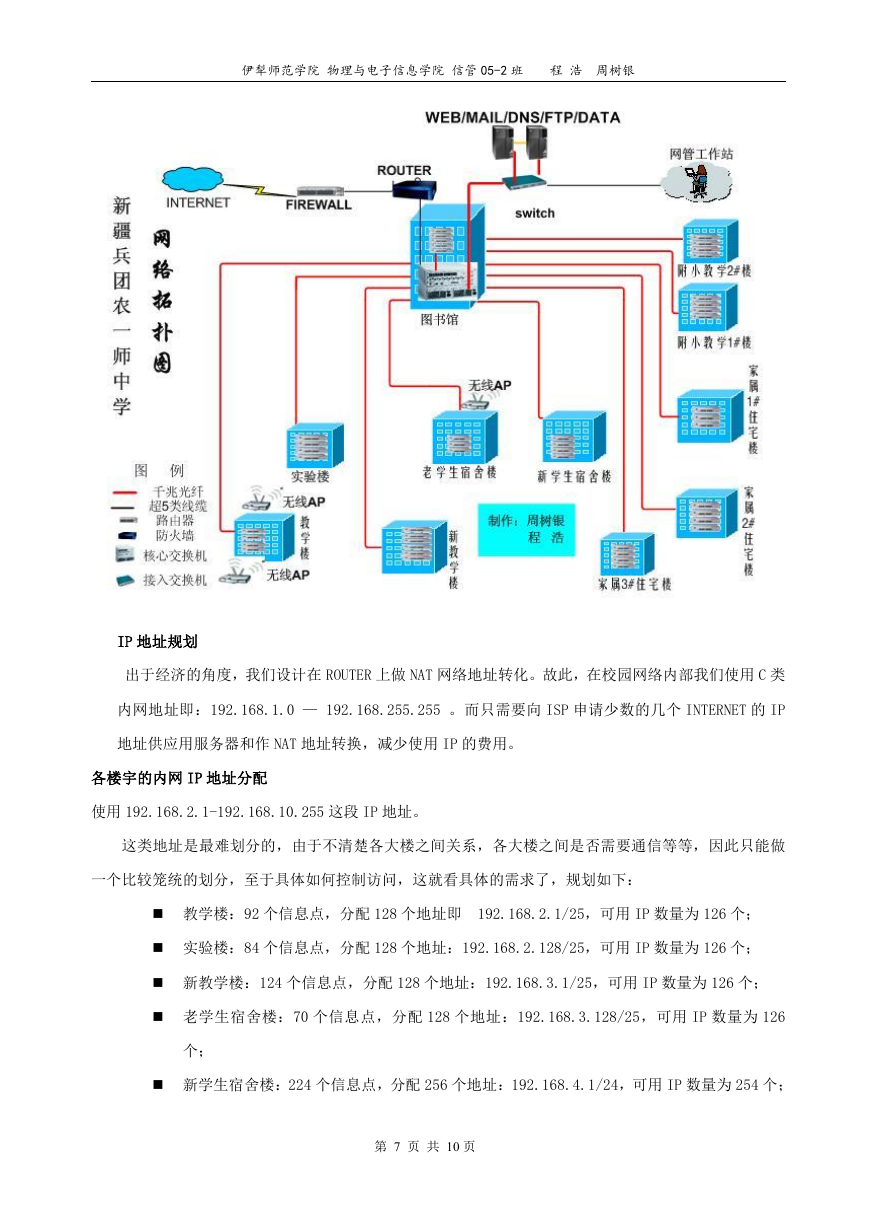

    伊犁师范学院 物理与电子信息学院 信管 05-2 班 程 浩 周树银 ● 邮件通讯软件：Microsoft Exchange Server； ● 多媒体视频点播软件： MPVOD 专业视频点播软件 六、校园网应用 随着学校师生的增加，教学体制改革的进行，学校对校园信息化系统提出了更高的要求，要求学 校的教学、管理的各个方面能够全面彻底地进行信息化，统一规划，分布实施，使学校的所有信息能够 实时自动的互连互通，资源得到充分的共享和利用，最大程度上提高工作效率，要求校园信息化应用系 统有统一的入口和管理模式，有稳定、高效的服务平台，有更丰富实用的系统功能等，方便老师、学生、 管理人员的工作、学习和生活，整体上提高学校的教学和管理的水平。 根据以上学校的需求，本次网络应用系统建设包括四个方面的内容： 1、建立学校对内或对外的 WWW 服务，向外展示学校的风采。 2、基于 INTERNET 的网络教学平台的建设，包括资源库建设在内，在教学过程中可以充分利用网络 与资源优势，丰富教学手段，提高教学质量。 3、教学资源库的建设。 4、学校对外的窗口——学校网站的建设。 应用系统实施中，首先安装完成包括数据库、FTP 服务器、VOD 服务器在内的基础软件平台，为所有 系统提供软件平台基础。 七、建成后的校园网络拓扑图 第 6 页 共 10 页
    伊犁师范学院 物理与电子信息学院 信管 05-2 班 程 浩 周树银 IP 地址规划 出于经济的角度，我们设计在 ROUTER 上做 NAT 网络地址转化。故此，在校园网络内部我们使用 C 类 内网地址即：192.168.1.0 — 192.168.255.255 。而只需要向 ISP 申请少数的几个 INTERNET 的 IP 地址供应用服务器和作 NAT 地址转换，减少使用 IP 的费用。 各楼宇的内网 IP 地址分配 使用 192.168.2.1-192.168.10.255 这段 IP 地址。 这类地址是最难划分的，由于不清楚各大楼之间关系，各大楼之间是否需要通信等等，因此只能做 一个比较笼统的划分，至于具体如何控制访问，这就看具体的需求了，规划如下：  教学楼：92 个信息点，分配 128 个地址即 192.168.2.1/25，可用 IP 数量为 126 个；  实验楼：84 个信息点，分配 128 个地址：192.168.2.128/25，可用 IP 数量为 126 个；  新教学楼：124 个信息点，分配 128 个地址：192.168.3.1/25，可用 IP 数量为 126 个；  老学生宿舍楼：70 个信息点，分配 128 个地址：192.168.3.128/25，可用 IP 数量为 126 个；  新学生宿舍楼：224 个信息点，分配 256 个地址：192.168.4.1/24，可用 IP 数量为 254 个； 第 7 页 共 10 页
    伊犁师范学院 物理与电子信息学院 信管 05-2 班 程 浩 周树银  家属 1#住宅楼：68 个信息点，分配 128 个地址：192.168.5.1/25，可用 IP 数量为 126 个；  家属 2#住宅楼：64 个信息点，分配 128 个地址：192.168.5.128/25，可用 IP 数量为 126 个；  家属 3#住宅楼：84 个信息点，分配 128 个地址：192.168.6.1/25，可用 IP 数量为 126 个；  附小教学 1＃楼：84 个信息点，分配 128 个地址：192.168.6.128/25，可用 IP 数量为 126 个；  附小教学 2＃楼：88 个信息点，分配 128 个地址：192.168.7.1/25，可用 IP 数量为 126 个；  图书馆：120 个信息点，分配 128 个地址：192.168.7.128/25，可用 IP 数量为 126 个，  教学楼无线 AP:分配 128 个地址：192.168.8.1/25，可用 IP 数量为 126 个；  老学生宿舍楼 AP：分配 128 个地址：192.168.8.128/25，可用 IP 数量为 126 个；  图书馆电子阅览室 2 个有电脑 100 台，学生机房两个电脑 120 台，分配 256 个地址： 192.168.10.1/24，可用 IP 为 254 个； 本次建设覆盖整个校园楼宇，共有 982 个信息点，校园的中的平房和食堂，礼堂，学术报告厅等都 使用无线 AP 接入，同时也实现了校区的无线接入。其中，192.168.9.0-198.168.10.0 的地址暂时没有使 用，可以暂时保留以后网络扩充使用，192.168.1.0—192.168.1.255 段的地址为校园的网络设备和应用 服务预留的 IP 地址。对楼宇的 IP 地址宜采用固定 IP 地址，并且在交换机上进行一些设置，每一个信息 口，只能提供一个 IP 地址服务，或者一个 MAC 地址服务，这样可以更加好的进行管理。 VLAN 划分 通过和校方协商或技术交流的形式确定整体校园网 VLAN 的划分，和 VLAN 间的是否通信和限制。 八、方案特点 1 系统的综合性 能支持各种数字、数据通信、多媒体技术以及信息管理系统，能适应当前和未来 20 年技术发展的基 本需要 2 系统的开放性 AMP 的 Netconnect 产品系列含盖了结构化布线系统的所有产品，完全遵从国际标准。而且能够兼容众多 厂家的产品及其新产品。它有各种连接器、转换器和适配器配合各类网络产品以及语音、数据、图象方 面的外设。在整个系统的设计中，将墙面及地面作为临界面，留有标准的 RJ45 接口，通过连接线把外设 连接到整个布线系统上。由于设计采用了 EIA/TIA 568、ISO11801 的设计标准，所以整个系统拥有很强 第 8 页 共 10 页
    伊犁师范学院 物理与电子信息学院 信管 05-2 班 程 浩 周树银 的开放性。 3 系统的先进性和灵活性  电脑、电话的传输介质完全相同，均使用非屏蔽双绞线（UTP）  配线不必重复投资，提高投资效益  电脑、电话插座相同，均使用 RJ45，调配方便  符合任何厂家不同电脑系统及电话交换机的应用  可以保证 20 年不落后于最新技术的发展  完全符合将来综合业务网 (ISDN) 的发展要求  采用星型拓扑结构布线，确保系统的稳定性和安全性  虽为尖端技术，但使用与管理却非常容易，在使用上采用模块化结构, 最符合各种语音及数据的应 用要求。 4 系统模块化 除水平线缆外，系统内所有的接插件均为积木式的标准件（如：工作区的双孔非屏蔽插座等），以确 保管理和扩张的简易化。 5 系统扩展性 系统具有可扩展性，一旦用户需要，便可以对系统随意扩展。 6 系统的经济性 减少一次性的投资，并确保系统具有很高的可靠性和极低的故障率，将运行与维护费用减至最低限 度。 7 系统的可靠性 用户系统对使用环境（温度-20- +50 摄氏度，相对湿度 35%- 95%）具有良好的适应性，并确保具有 极低的故障率。 8 设计的合理性 本系统在设计时不仅考虑到它的开放性、先进性和灵活性，而且还必须认真考虑整个系统设计的合 理性和实用性，使布线系统能够在最经济的方式下，达到高速信息通道所要求的目的。 九、校园网网络设备采购汇总表 第 9 页 共 10 页
