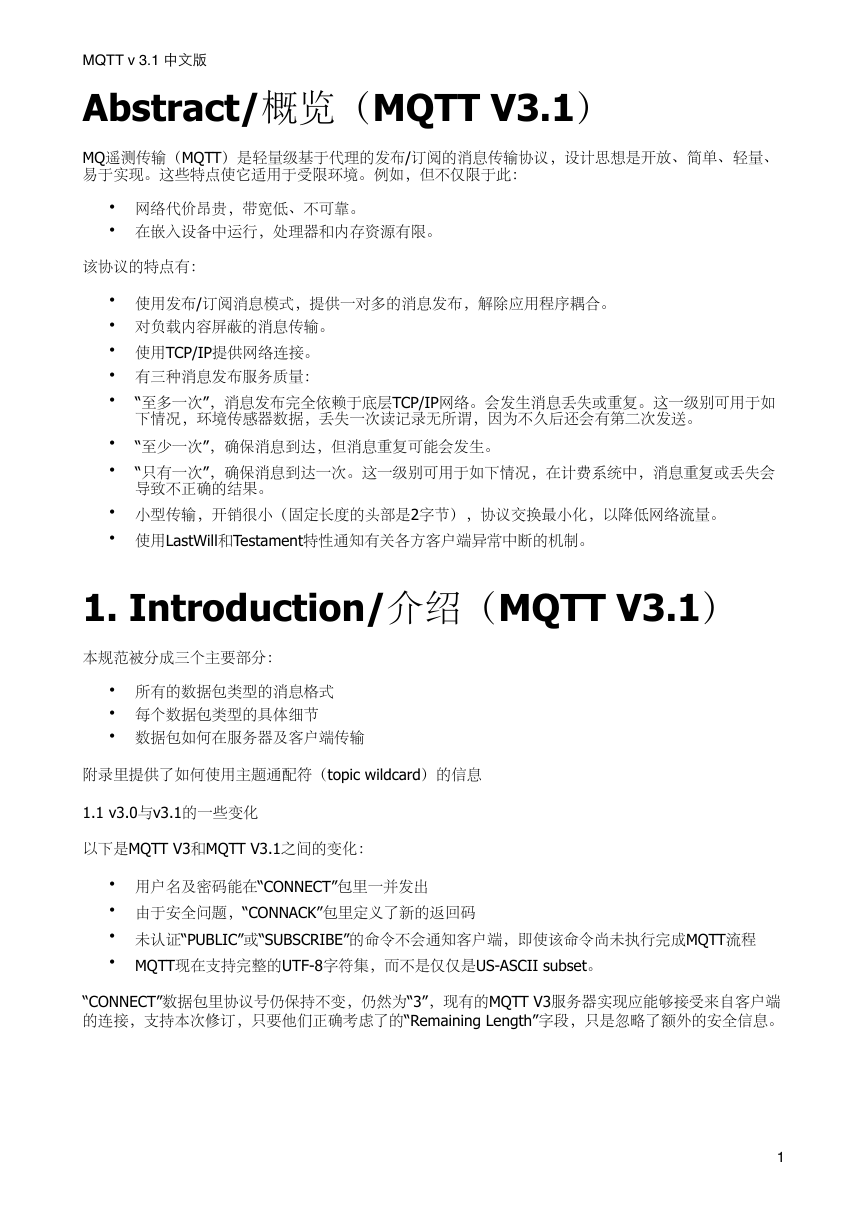

    MQTT v 3.1 中⽂文版 Abstract/概览（MQTT V3.1） MQ遥测传输（MQTT）是轻量级基于代理的发布/订阅的消息传输协议，设计思想是开放、简单、轻量、 易于实现。这些特点使它适用于受限环境。例如，但不仅限于此： • 网络代价昂贵，带宽低、不可靠。 • 在嵌入设备中运行，处理器和内存资源有限。 该协议的特点有： • 使用发布/订阅消息模式，提供一对多的消息发布，解除应用程序耦合。 • 对负载内容屏蔽的消息传输。 • 使用TCP/IP提供网络连接。 • 有三种消息发布服务质量： • • • “至多一次”，消息发布完全依赖于底层TCP/IP网络。会发生消息丢失或重复。这一级别可用于如 下情况，环境传感器数据，丢失一次读记录无所谓，因为不久后还会有第二次发送。 “至少一次”，确保消息到达，但消息重复可能会发生。 “只有一次”，确保消息到达一次。这一级别可用于如下情况，在计费系统中，消息重复或丢失会 导致不正确的结果。 • 小型传输，开销很小（固定长度的头部是2字节），协议交换最小化，以降低网络流量。 • 使用LastWill和Testament特性通知有关各方客户端异常中断的机制。 1. Introduction/介绍（MQTT V3.1） 本规范被分成三个主要部分： • 所有的数据包类型的消息格式 • 每个数据包类型的具体细节 • 数据包如何在服务器及客户端传输 附录里提供了如何使用主题通配符（topic wildcard）的信息 1.1 v3.0与v3.1的一些变化 以下是MQTT V3和MQTT V3.1之间的变化： • 用户名及密码能在“CONNECT”包里一并发出 • 由于安全问题，“CONNACK”包里定义了新的返回码 • 未认证“PUBLIC”或“SUBSCRIBE”的命令不会通知客户端，即使该命令尚未执行完成MQTT流程 • MQTT现在支持完整的UTF-8字符集，而不是仅仅是US-ASCII subset。 “CONNECT”数据包里协议号仍保持不变，仍然为“3”，现有的MQTT V3服务器实现应能够接受来自客户端 的连接，支持本次修订，只要他们正确考虑了的“Remaining Length”字段，只是忽略了额外的安全信息。 1

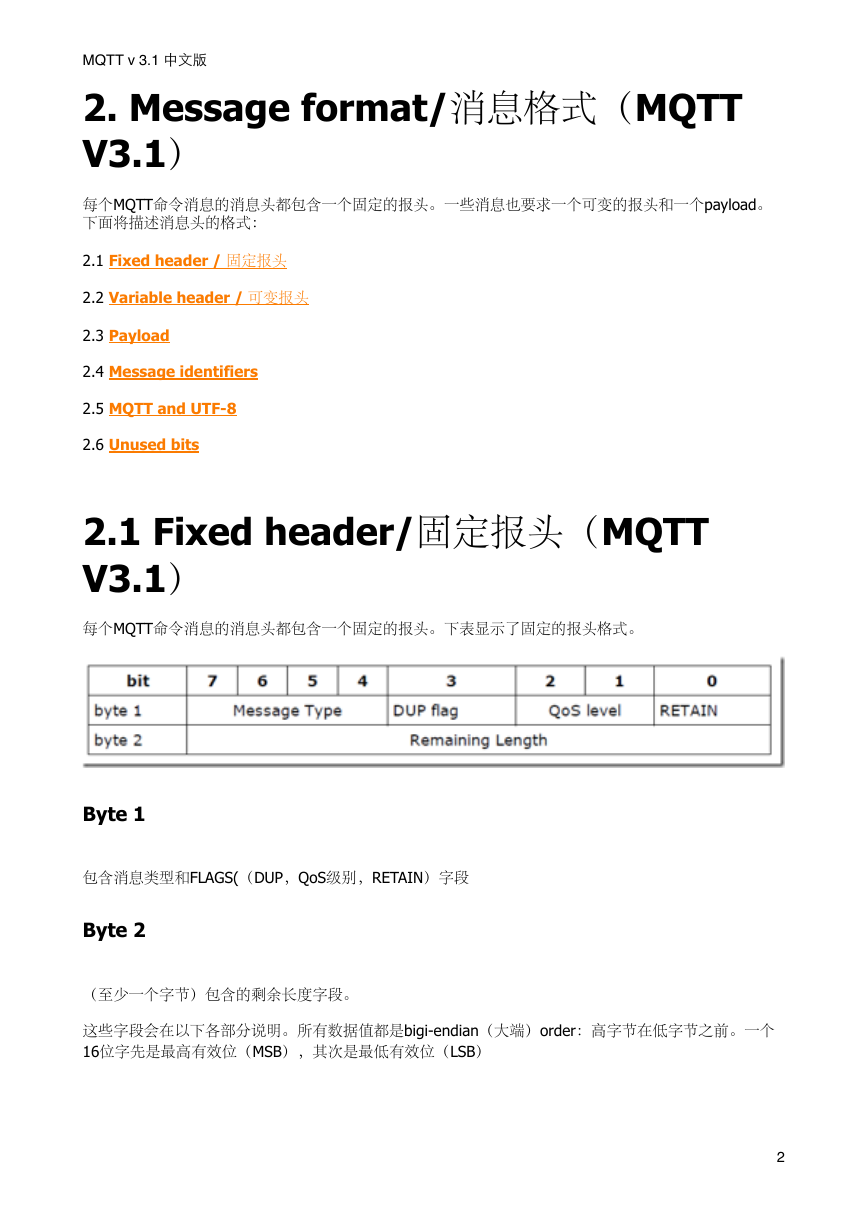

    MQTT v 3.1 中⽂文版 2. Message format/消息格式（MQTT V3.1） 每个MQTT命令消息的消息头都包含一个固定的报头。一些消息也要求一个可变的报头和一个payload。 下面将描述消息头的格式： 2.1 Fixed header / 固定报头 2.2 Variable header / 可变报头 2.3 Payload 2.4 Message identifiers 2.5 MQTT and UTF-8 2.6 Unused bits 2.1 Fixed header/固定报头（MQTT V3.1） 每个MQTT命令消息的消息头都包含一个固定的报头。下表显示了固定的报头格式。 Byte 1 包含消息类型和FLAGS(（DUP，QoS级别，RETAIN）字段 Byte 2 （至少一个字节）包含的剩余长度字段。 这些字段会在以下各部分说明。所有数据值都是bigi-endian（大端）order：高字节在低字节之前。一个 16位字先是最高有效位（MSB），其次是最低有效位（LSB） 2

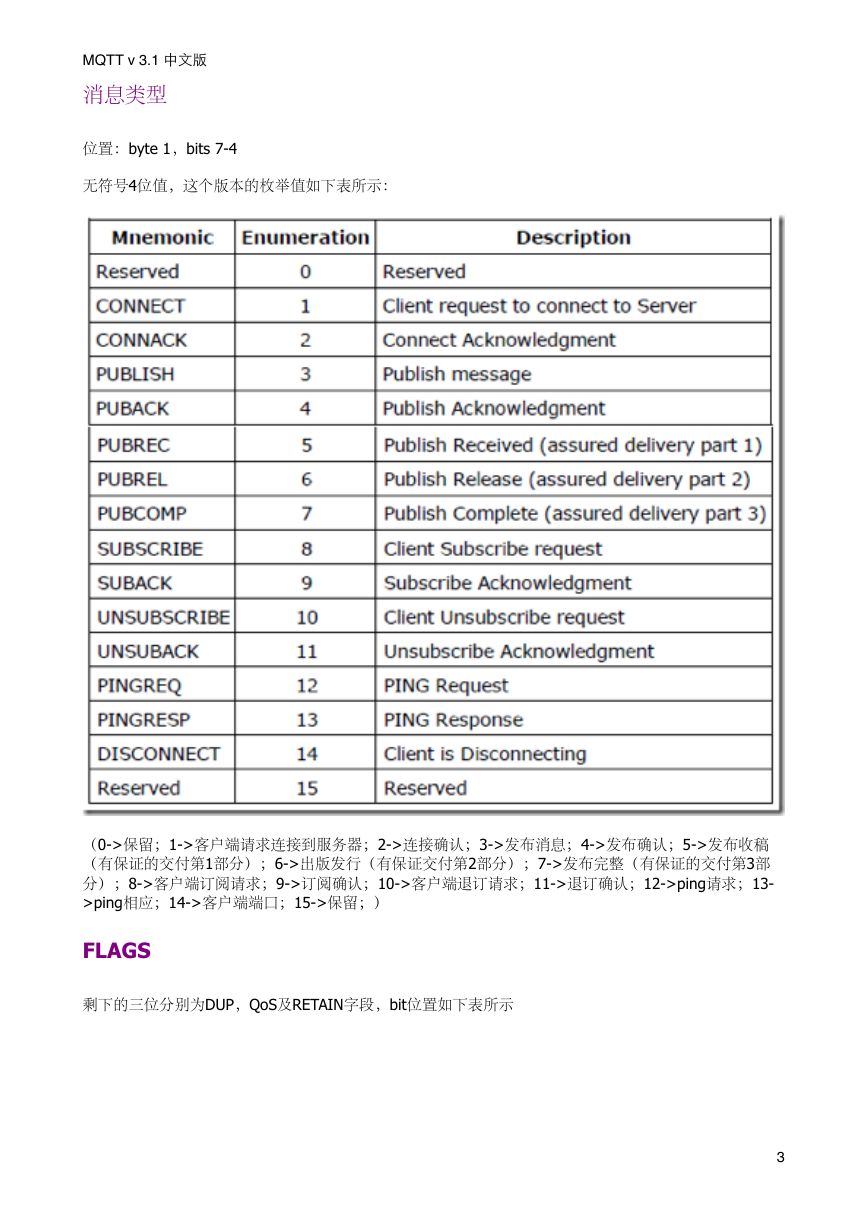

    MQTT v 3.1 中⽂文版 消息类型 位置：byte 1，bits 7-4 无符号4位值，这个版本的枚举值如下表所示： （0->保留；1->客户端请求连接到服务器；2->连接确认；3->发布消息；4->发布确认；5->发布收稿 （有保证的交付第1部分）；6->出版发行（有保证交付第2部分）；7->发布完整（有保证的交付第3部 分）；8->客户端订阅请求；9->订阅确认；10->客户端退订请求；11->退订确认；12->ping请求；13- >ping相应；14->客户端端口；15->保留；） FLAGS 剩下的三位分别为DUP，QoS及RETAIN字段，bit位置如下表所示 3

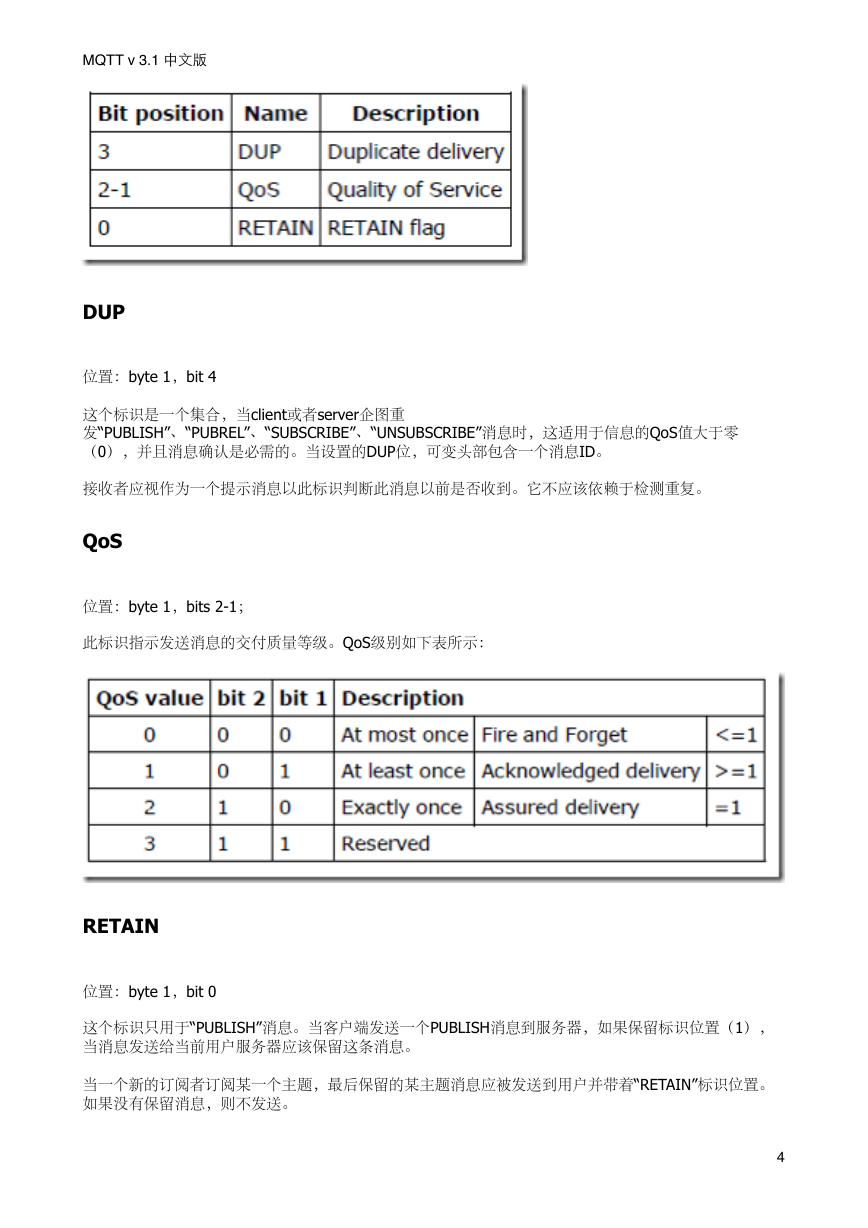

    MQTT v 3.1 中⽂文版 DUP 位置：byte 1，bit 4 这个标识是一个集合，当client或者server企图重 发“PUBLISH”、“PUBREL”、“SUBSCRIBE”、“UNSUBSCRIBE”消息时，这适用于信息的QoS值大于零 （0），并且消息确认是必需的。当设置的DUP位，可变头部包含一个消息ID。 接收者应视作为一个提示消息以此标识判断此消息以前是否收到。它不应该依赖于检测重复。 QoS 位置：byte 1，bits 2-1； 此标识指示发送消息的交付质量等级。QoS级别如下表所示： RETAIN 位置：byte 1，bit 0 这个标识只用于“PUBLISH”消息。当客户端发送一个PUBLISH消息到服务器，如果保留标识位置（1）， 当消息发送给当前用户服务器应该保留这条消息。 当一个新的订阅者订阅某一个主题，最后保留的某主题消息应被发送到用户并带着“RETAIN”标识位置。 如果没有保留消息，则不发送。 4

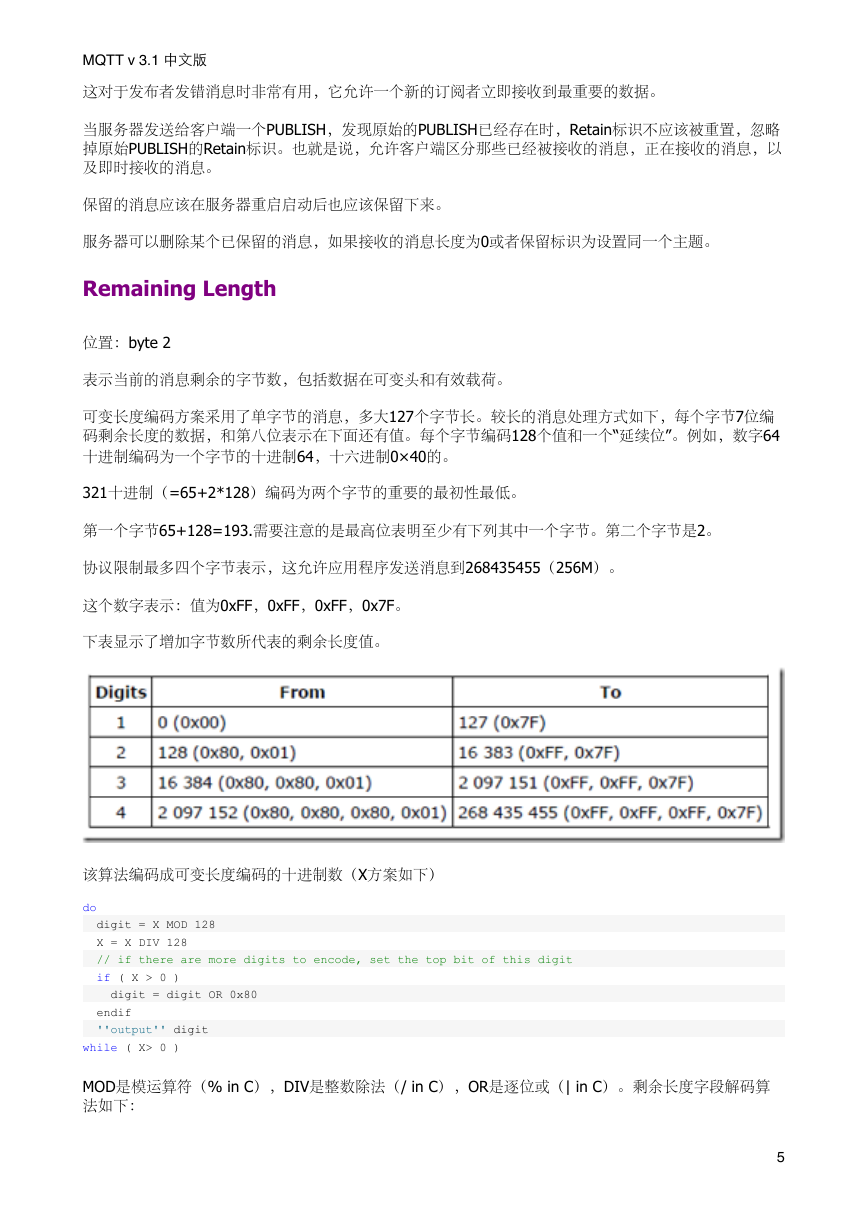

    MQTT v 3.1 中⽂文版 这对于发布者发错消息时非常有用，它允许一个新的订阅者立即接收到最重要的数据。 当服务器发送给客户端一个PUBLISH，发现原始的PUBLISH已经存在时，Retain标识不应该被重置，忽略 掉原始PUBLISH的Retain标识。也就是说，允许客户端区分那些已经被接收的消息，正在接收的消息，以 及即时接收的消息。 保留的消息应该在服务器重启启动后也应该保留下来。 服务器可以删除某个已保留的消息，如果接收的消息长度为0或者保留标识为设置同一个主题。 Remaining Length 位置：byte 2 表示当前的消息剩余的字节数，包括数据在可变头和有效载荷。 可变长度编码方案采用了单字节的消息，多大127个字节长。较长的消息处理方式如下，每个字节7位编 码剩余长度的数据，和第八位表示在下面还有值。每个字节编码128个值和一个“延续位”。例如，数字64 十进制编码为一个字节的十进制64，十六进制0×40的。 321十进制（=65+2*128）编码为两个字节的重要的最初性最低。 第一个字节65+128=193.需要注意的是最高位表明至少有下列其中一个字节。第二个字节是2。 协议限制最多四个字节表示，这允许应用程序发送消息到268435455（256M）。 这个数字表示：值为0xFF，0xFF，0xFF，0x7F。 下表显示了增加字节数所代表的剩余长度值。 该算法编码成可变长度编码的十进制数（X方案如下） do digit = X MOD 128 X = X DIV 128 // if there are more digits to encode, set the top bit of this digit if ( X > 0 ) digit = digit OR 0x80 endif ''output'' digit while ( X> 0 ) MOD是模运算符（% in C），DIV是整数除法（/ in C），OR是逐位或（| in C）。剩余长度字段解码算 法如下： 5

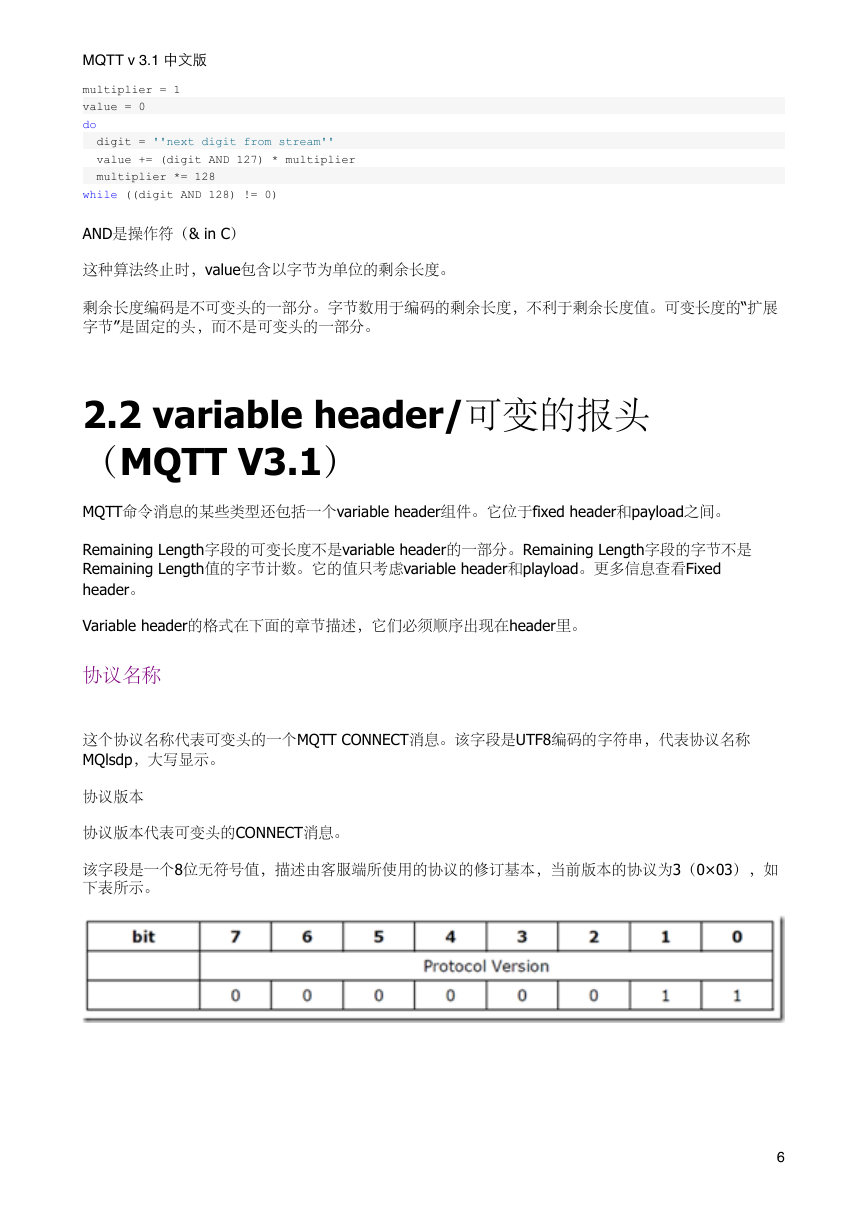

    MQTT v 3.1 中⽂文版 multiplier = 1 value = 0 do digit = ''next digit from stream'' value += (digit AND 127) * multiplier multiplier *= 128 while ((digit AND 128) != 0) AND是操作符（& in C） 这种算法终止时，value包含以字节为单位的剩余长度。 剩余长度编码是不可变头的一部分。字节数用于编码的剩余长度，不利于剩余长度值。可变长度的“扩展 字节”是固定的头，而不是可变头的一部分。 2.2 variable header/可变的报头 （MQTT V3.1） MQTT命令消息的某些类型还包括一个variable header组件。它位于fixed header和payload之间。 Remaining Length字段的可变长度不是variable header的一部分。Remaining Length字段的字节不是 Remaining Length值的字节计数。它的值只考虑variable header和playload。更多信息查看Fixed header。 Variable header的格式在下面的章节描述，它们必须顺序出现在header里。 协议名称 这个协议名称代表可变头的一个MQTT CONNECT消息。该字段是UTF8编码的字符串，代表协议名称 MQlsdp，大写显示。 协议版本 协议版本代表可变头的CONNECT消息。 该字段是一个8位无符号值，描述由客服端所使用的协议的修订基本，当前版本的协议为3（0×03），如 下表所示。 6

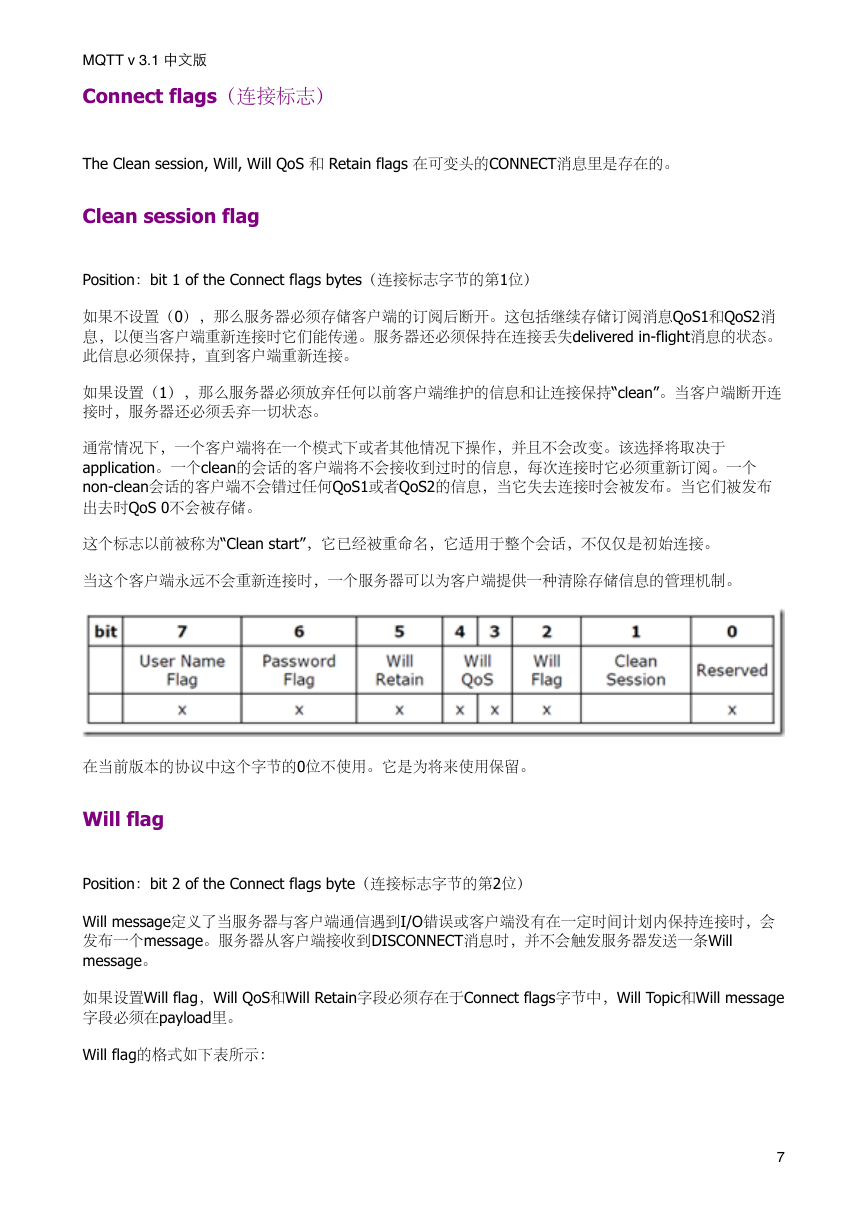

    MQTT v 3.1 中⽂文版 Connect flags（连接标志） The Clean session, Will, Will QoS 和 Retain flags 在可变头的CONNECT消息里是存在的。 Clean session flag Position：bit 1 of the Connect flags bytes（连接标志字节的第1位） 如果不设置（0），那么服务器必须存储客户端的订阅后断开。这包括继续存储订阅消息QoS1和QoS2消 息，以便当客户端重新连接时它们能传递。服务器还必须保持在连接丢失delivered in-flight消息的状态。 此信息必须保持，直到客户端重新连接。 如果设置（1），那么服务器必须放弃任何以前客户端维护的信息和让连接保持“clean”。当客户端断开连 接时，服务器还必须丢弃一切状态。 通常情况下，一个客户端将在一个模式下或者其他情况下操作，并且不会改变。该选择将取决于 application。一个clean的会话的客户端将不会接收到过时的信息，每次连接时它必须重新订阅。一个 non-clean会话的客户端不会错过任何QoS1或者QoS2的信息，当它失去连接时会被发布。当它们被发布 出去时QoS 0不会被存储。 这个标志以前被称为“Clean start”，它已经被重命名，它适用于整个会话，不仅仅是初始连接。 当这个客户端永远不会重新连接时，一个服务器可以为客户端提供一种清除存储信息的管理机制。 在当前版本的协议中这个字节的0位不使用。它是为将来使用保留。 Will flag Position：bit 2 of the Connect flags byte（连接标志字节的第2位） Will message定义了当服务器与客户端通信遇到I/O错误或客户端没有在一定时间计划内保持连接时，会 发布一个message。服务器从客户端接收到DISCONNECT消息时，并不会触发服务器发送一条Will message。 如果设置Will flag，Will QoS和Will Retain字段必须存在于Connect flags字节中，Will Topic和Will message 字段必须在payload里。 Will flag的格式如下表所示： 7

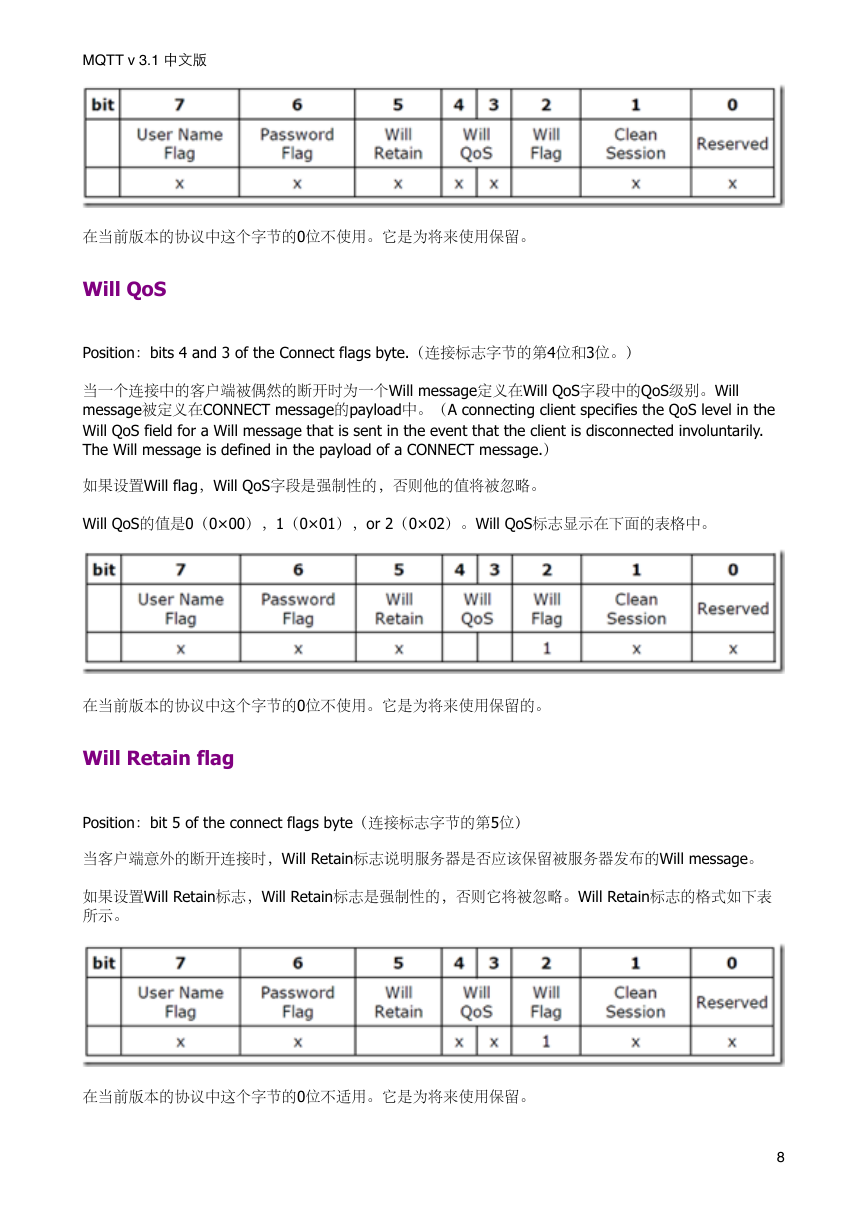

    MQTT v 3.1 中⽂文版 在当前版本的协议中这个字节的0位不使用。它是为将来使用保留。 Will QoS Position：bits 4 and 3 of the Connect flags byte.（连接标志字节的第4位和3位。） 当一个连接中的客户端被偶然的断开时为一个Will message定义在Will QoS字段中的QoS级别。Will message被定义在CONNECT message的payload中。（A connecting client specifies the QoS level in the Will QoS field for a Will message that is sent in the event that the client is disconnected involuntarily. The Will message is defined in the payload of a CONNECT message.） 如果设置Will flag，Will QoS字段是强制性的，否则他的值将被忽略。 Will QoS的值是0（0×00），1（0×01），or 2（0×02）。Will QoS标志显示在下面的表格中。 在当前版本的协议中这个字节的0位不使用。它是为将来使用保留的。 Will Retain flag Position：bit 5 of the connect flags byte（连接标志字节的第5位） 当客户端意外的断开连接时，Will Retain标志说明服务器是否应该保留被服务器发布的Will message。 如果设置Will Retain标志，Will Retain标志是强制性的，否则它将被忽略。Will Retain标志的格式如下表 所示。 在当前版本的协议中这个字节的0位不适用。它是为将来使用保留。 8
