    7. 2 级维修 7-1. 必要工具 2 级维修 镊子/拆卸棒/螺丝刀 真空管装置 亚克力装置返修外形 胶带返修外形 防静电手套 防静电垫子 玻璃吸盘（2 个） 移动干燥器 保密和所有权-本维修手册内容的变更恕不另行通知。 未经三星书面授权而发布，传送，或违背本文件中的任何内容或数据是严格禁止的。 7-1
    2 级维修 7-2. 维修后需要更换的部分 OCTA 外形胶带 GH02-08962A 托架 Cu 胶带 GH02-09452A 按键顶部胶带 GH81-12525A 保密和所有权-本维修手册内容的变更恕不另行通知。 未经三星书面授权而发布，传送，或违背本文件中的任何内容或数据是严格禁止的。 7-2

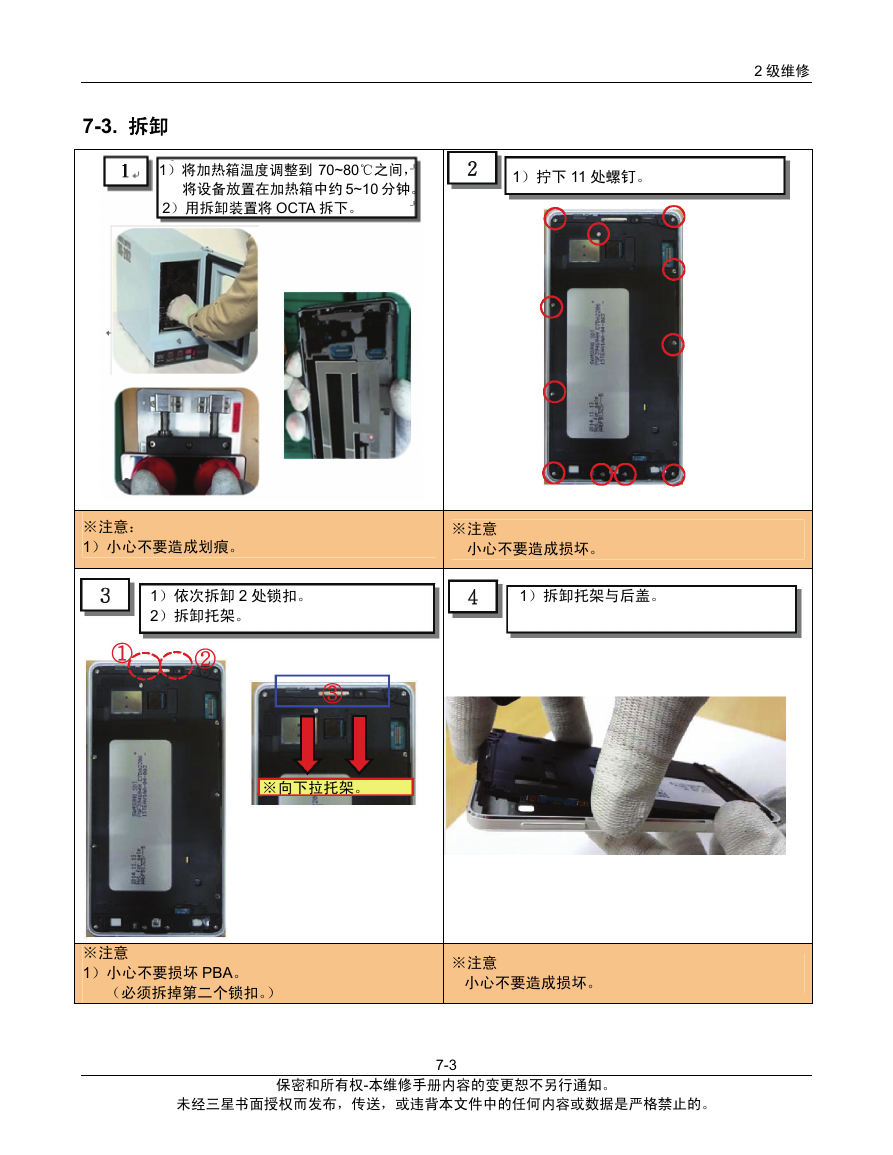

    2 级维修 1）拧下 11 处螺钉。 7-3. 拆卸 1）将加热箱温度调整到 70~80℃之间， 将设备放置在加热箱中约 5~10 分钟。 2）用拆卸装置将 OCTA 拆下。 ※注意： 1）小心不要造成划痕。 1）依次拆卸 2 处锁扣。 2）拆卸托架。 ※注意 小心不要造成损坏。 1）拆卸托架与后盖。 ※向下拉托架。 ※注意 1）小心不要损坏 PBA。 （必须拆掉第二个锁扣。） ※注意 小心不要造成损坏。 保密和所有权-本维修手册内容的变更恕不另行通知。 未经三星书面授权而发布，传送，或违背本文件中的任何内容或数据是严格禁止的。 7-3

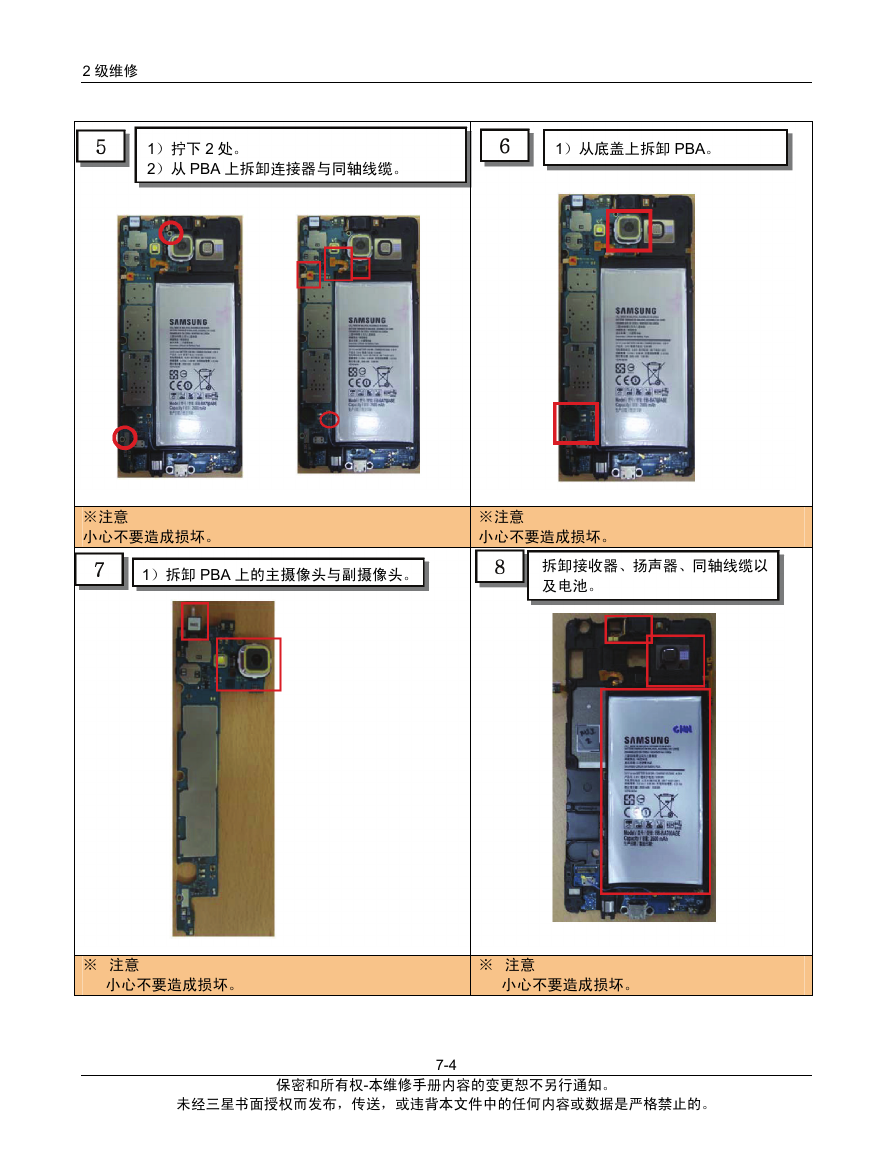

    1）拧下 2 处。 2）从 PBA 上拆卸连接器与同轴线缆。 2 级维修 ※注意 小心不要造成损坏。 1）从底盖上拆卸 PBA。 1）拆卸 PBA 上的主摄像头与副摄像头。 拆卸接收器、扬声器、同轴线缆以 及电池。 ※注意 小心不要造成损坏。 ※ 注意 小心不要造成损坏。 ※ 注意 小心不要造成损坏。 保密和所有权-本维修手册内容的变更恕不另行通知。 未经三星书面授权而发布，传送，或违背本文件中的任何内容或数据是严格禁止的。 7-4

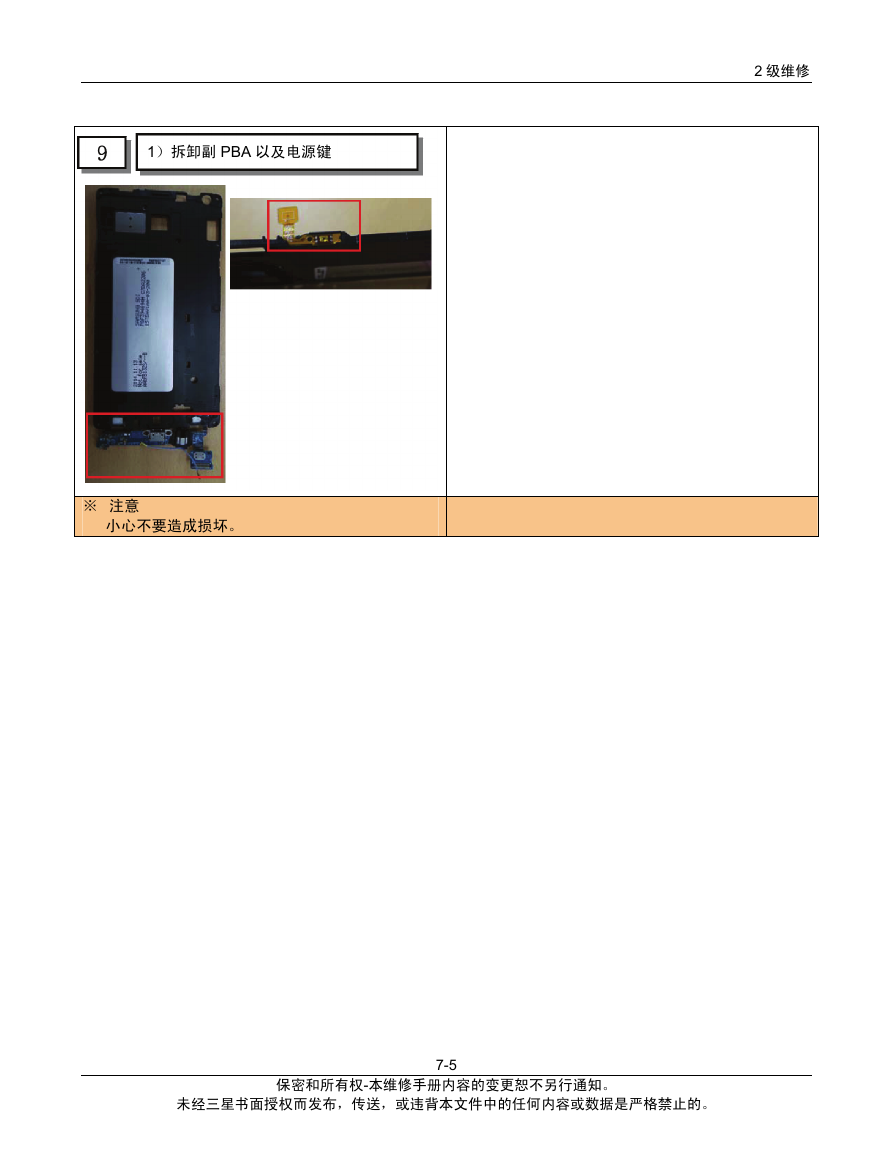

    2 级维修 1）拆卸副 PBA 以及电源键 ※ 注意 小心不要造成损坏。 保密和所有权-本维修手册内容的变更恕不另行通知。 未经三星书面授权而发布，传送，或违背本文件中的任何内容或数据是严格禁止的。 7-5
    2 级维修 7-4. 安装 1）安装副 PBA 以及电源键。 ※注意 1）小心不要造成损坏。 1）安装 PBA 上的主摄像头以及副摄像头。 1）安装同轴线缆、接收器、扬声器以及 电池。 ※注意 1）将 PBA 安装至托架上。 2）安装底部的副 PBA 与主 PBA。 ※注意 1）小心不要造成损坏。 ※注意 1）小心不要造成损坏。 保密和所有权-本维修手册内容的变更恕不另行通知。 未经三星书面授权而发布，传送，或违背本文件中的任何内容或数据是严格禁止的。 7-6

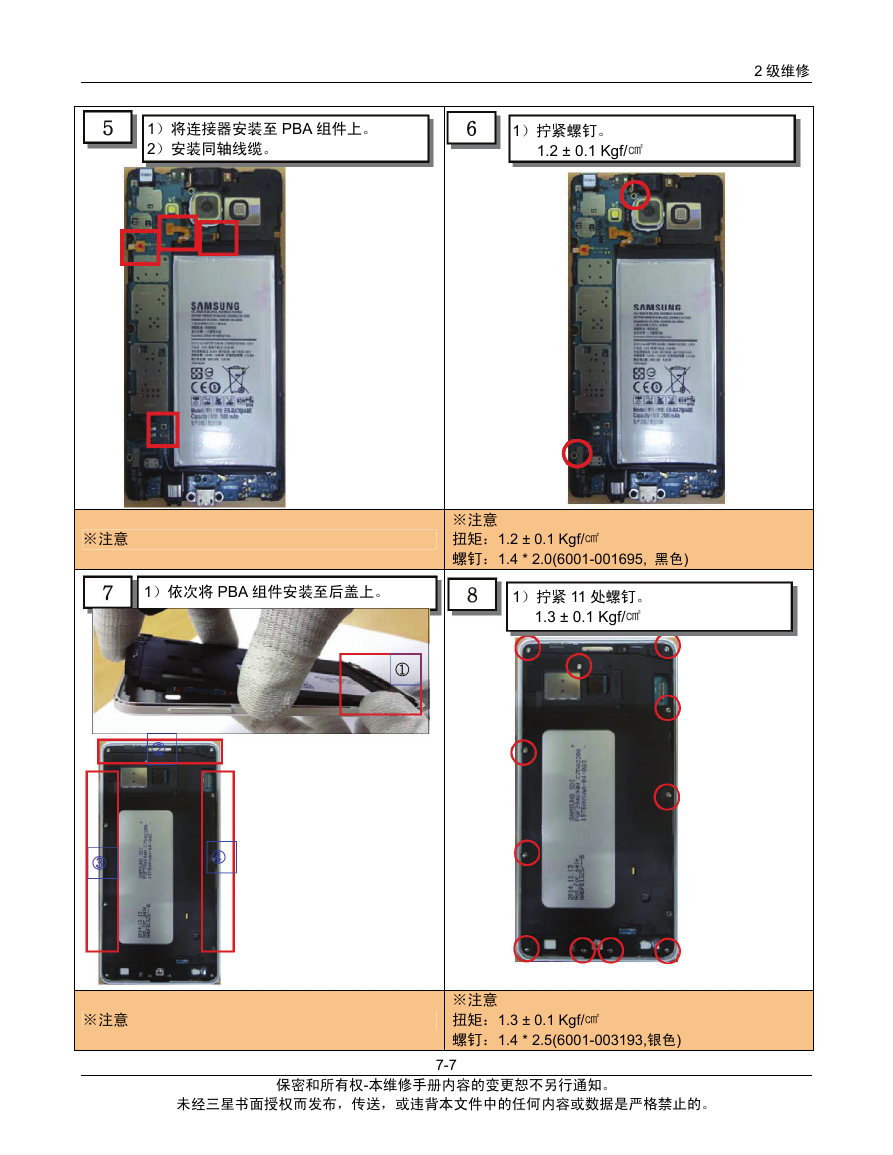

    1）将连接器安装至 PBA 组件上。 2）安装同轴线缆。 1）拧紧螺钉。 1.2 ± 0.1 Kgf/㎠ 2 级维修 ※注意 1）依次将 PBA 组件安装至后盖上。 ※注意 扭矩：1.2 ± 0.1 Kgf/㎠ 螺钉：1.4 * 2.0(6001-001695, 黑色) 1）拧紧 11 处螺钉。 1.3 ± 0.1 Kgf/㎠ ※注意 ※注意 扭矩：1.3 ± 0.1 Kgf/㎠ 螺钉：1.4 * 2.5(6001-003193,银色) 7-7 保密和所有权-本维修手册内容的变更恕不另行通知。 未经三星书面授权而发布，传送，或违背本文件中的任何内容或数据是严格禁止的。
    1）贴上 OCTA。 1）进行预功能测试 2 级维修 ※注意 正确将 OCTA 连接器与主 PBA 连接。 1）使用按压工具按压设备 ※注意 -压力：5-6 Kgf/㎠ -按压时间：11 秒 ※注意 7-8 保密和所有权-本维修手册内容的变更恕不另行通知。 未经三星书面授权而发布，传送，或违背本文件中的任何内容或数据是严格禁止的。
