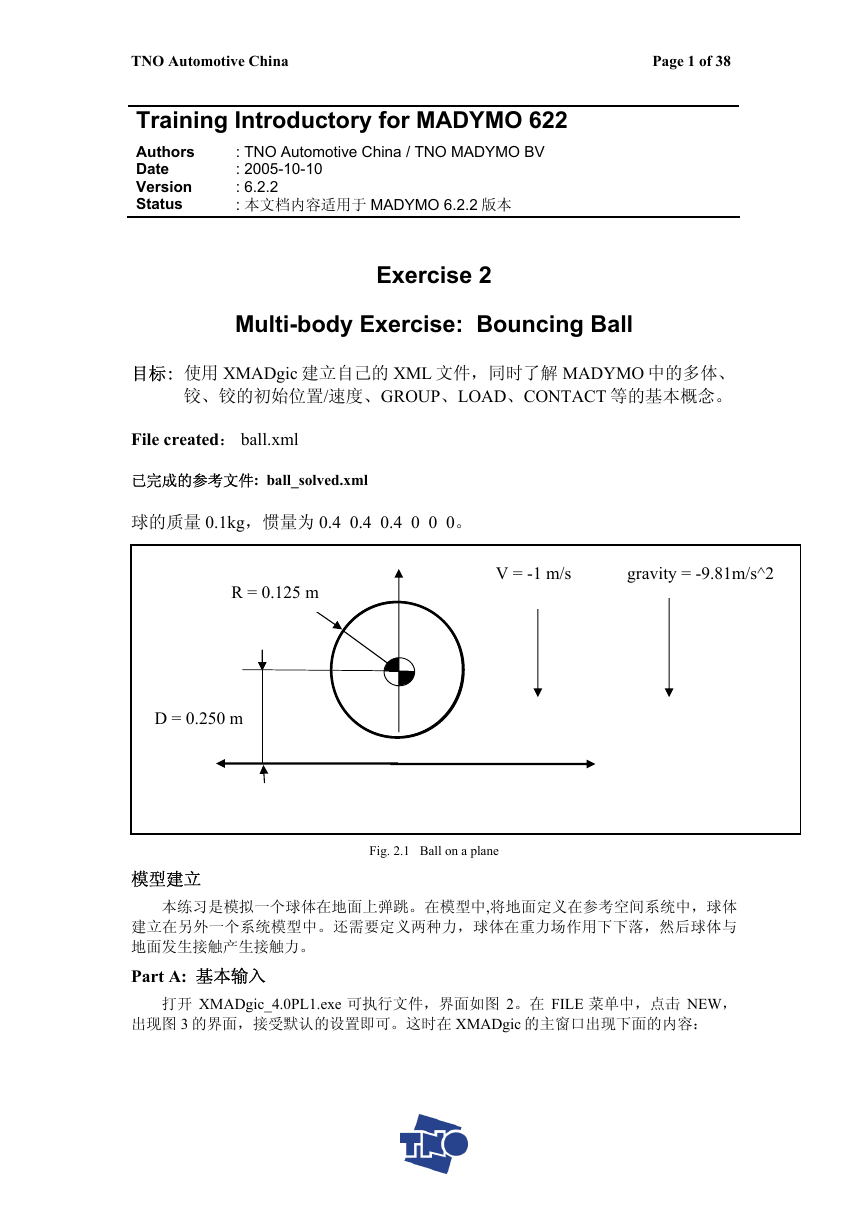

Training Introductory for MADYMO 622
Authors
Date
Version
Status
: TNO Automotive China / TNO MADYMO BV
: 2005-10-10
: 6.2.2
: 本文档内容适用于 MADYMO 6.2.2 版本
Exercise 2
Multi-body Exercise: Bouncing Ball
目标: 使用 XMADgic 建立自己的 XML 文件,同时了解 MADYMO 中的多体、
铰、铰的初始位置/速度、GROUP、LOAD、CONTACT 等的基本概念。
File created: ball.xml
已完成的参考文件: ball_solved.xml
球的质量 0.1kg,惯量为 0.4 0.4 0.4 0 0 0。
Z
V = -1 m/s
gravity = -9.81m/s^2
R = 0.125 m
-X X
Ball Inertia: m=0.1kg Ixx=Iyy=Izz= 0.0025kg*m^2
D = 0.250 m
模型建立
Fig. 2.1 Ball on a plane
本练习是模拟一个球体在地面上弹跳。在模型中,将地面定义在参考空间系统中,球体
建立在另外一个系统模型中。还需要定义两种力,球体在重力场作用下下落,然后球体与
地面发生接触产生接触力。
Part A: 基本输入
打开 XMADgic_4.0PL1.exe 可执行文件,界面如图 2。在 FILE 菜单中,点击 NEW,
出现图 3 的界面,接受默认的设置即可。这时在 XMADgic 的主窗口出现下面的内容:
TNO Automotive China Page 2 of 38

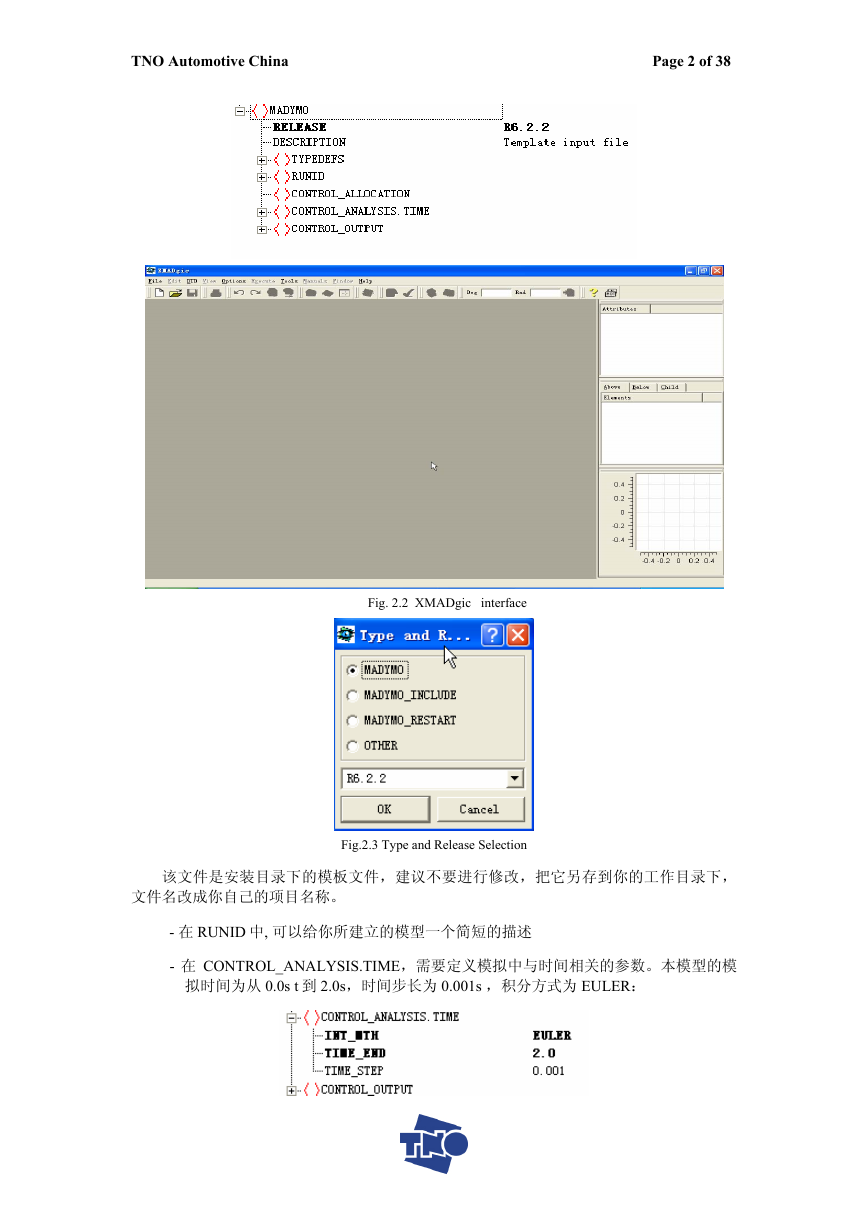

Fig. 2.2 XMADgic interface
Fig.2.3 Type and Release Selection
该文件是安装目录下的模板文件,建议不要进行修改,把它另存到你的工作目录下,
文件名改成你自己的项目名称。
- 在 RUNID 中, 可以给你所建立的模型一个简短的描述
- 在 CONTROL_ANALYSIS.TIME,需要定义模拟中与时间相关的参数。本模型的模
拟时间为从 0.0s t 到 2.0s,时间步长为 0.001s ,积分方式为 EULER:
TNO Automotive China Page 3 of 38

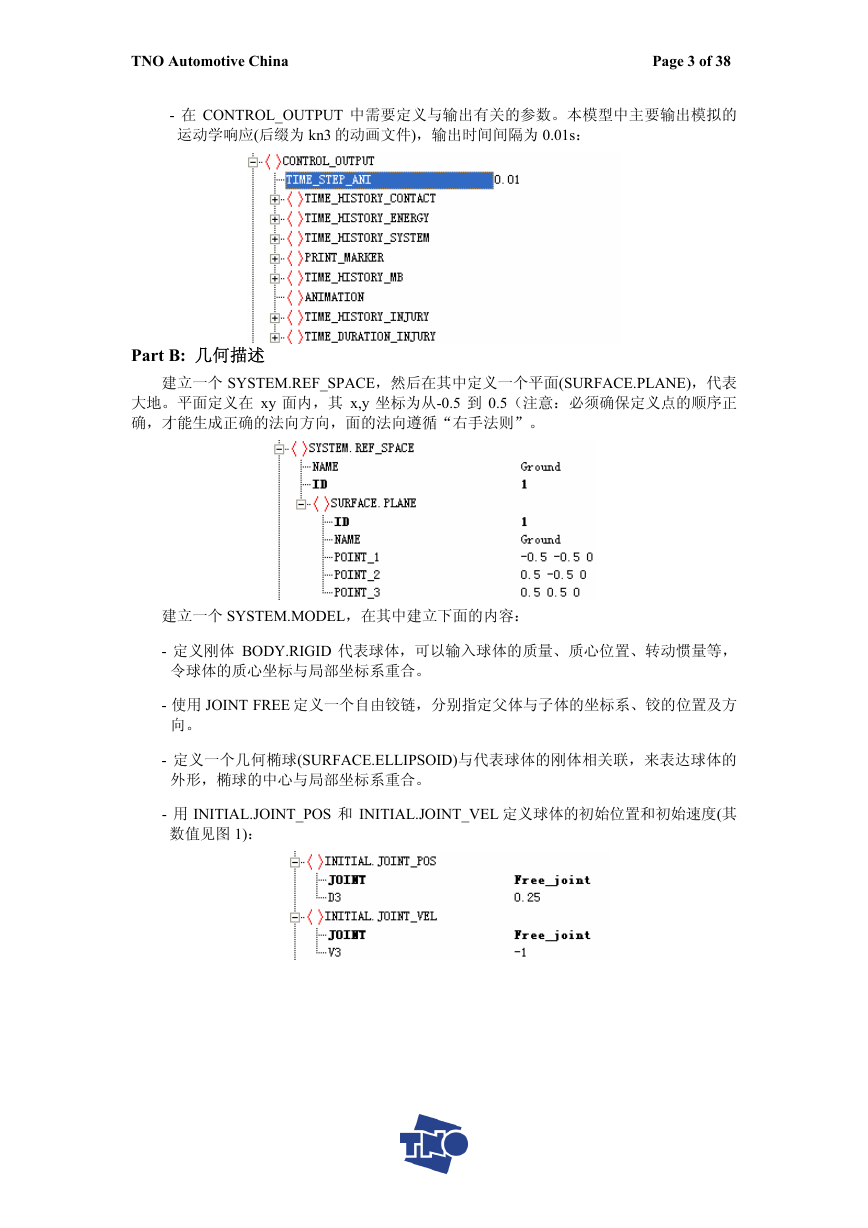

- 在 CONTROL_OUTPUT 中需要定义与输出有关的参数。本模型中主要输出模拟的
运动学响应(后缀为 kn3 的动画文件),输出时间间隔为 0.01s:
Part B: 几何描述
建立一个 SYSTEM.REF_SPACE,然后在其中定义一个平面(SURFACE.PLANE),代表
大地。平面定义在 xy 面内,其 x,y 坐标为从-0.5 到 0.5(注意:必须确保定义点的顺序正
确,才能生成正确的法向方向,面的法向遵循“右手法则”。
建立一个 SYSTEM.MODEL,在其中建立下面的内容:
- 定义刚体 BODY.RIGID 代表球体,可以输入球体的质量、质心位置、转动惯量等,
令球体的质心坐标与局部坐标系重合。
- 使用 JOINT FREE 定义一个自由铰链,分别指定父体与子体的坐标系、铰的位置及方
向。
- 定义一个几何椭球(SURFACE.ELLIPSOID)与代表球体的刚体相关联,来表达球体的
外形,椭球的中心与局部坐标系重合。
- 用 INITIAL.JOINT_POS 和 INITIAL.JOINT_VEL 定义球体的初始位置和初始速度(其
数值见图 1):
TNO Automotive China Page 4 of 38

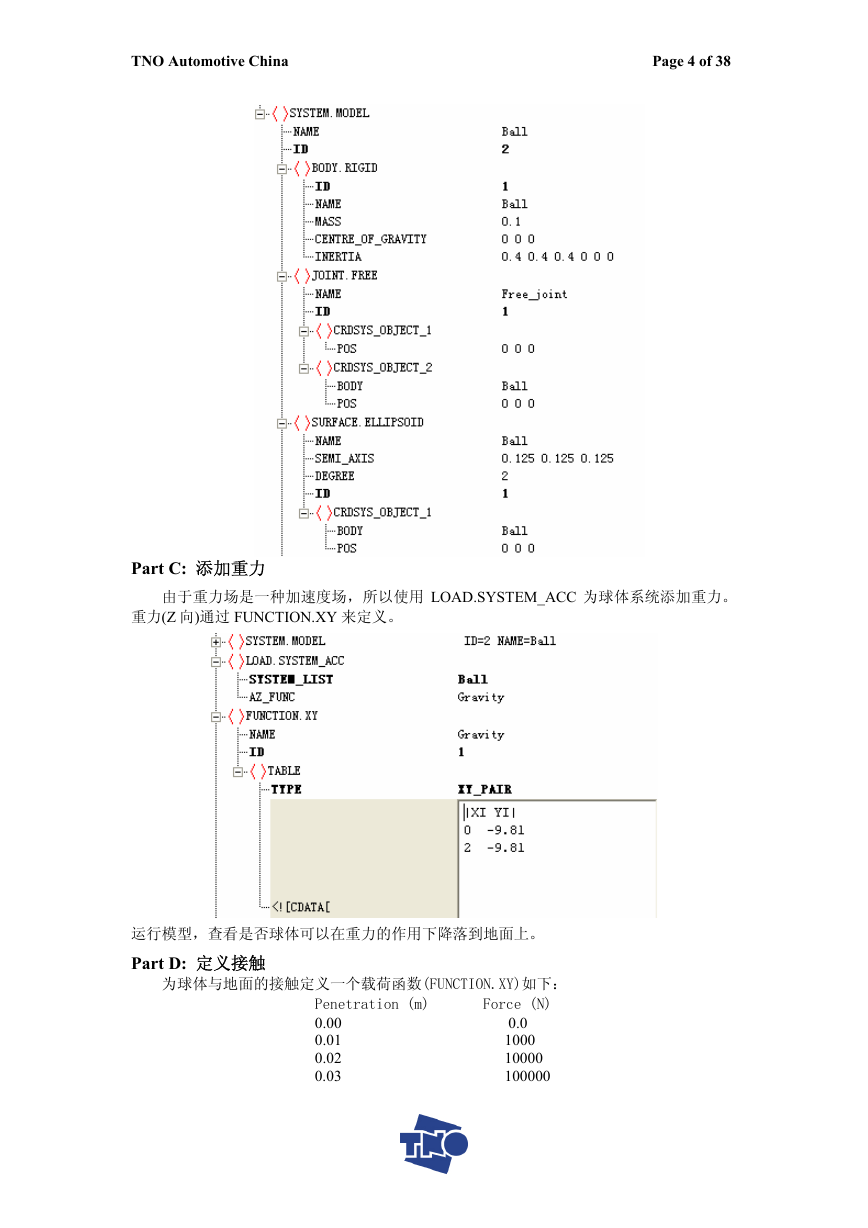

Part C: 添加重力
由于重力场是一种加速度场,所以使用 LOAD.SYSTEM_ACC 为球体系统添加重力。
重力(Z 向)通过 FUNCTION.XY 来定义。
运行模型,查看是否球体可以在重力的作用下降落到地面上。
Part D: 定义接触
为球体与地面的接触定义一个载荷函数(FUNCTION.XY)如下:
Penetration (m) Force (N)
0.00
0.01
0.02
0.03
0.0
1000
10000
100000
TNO Automotive China Page 5 of 38

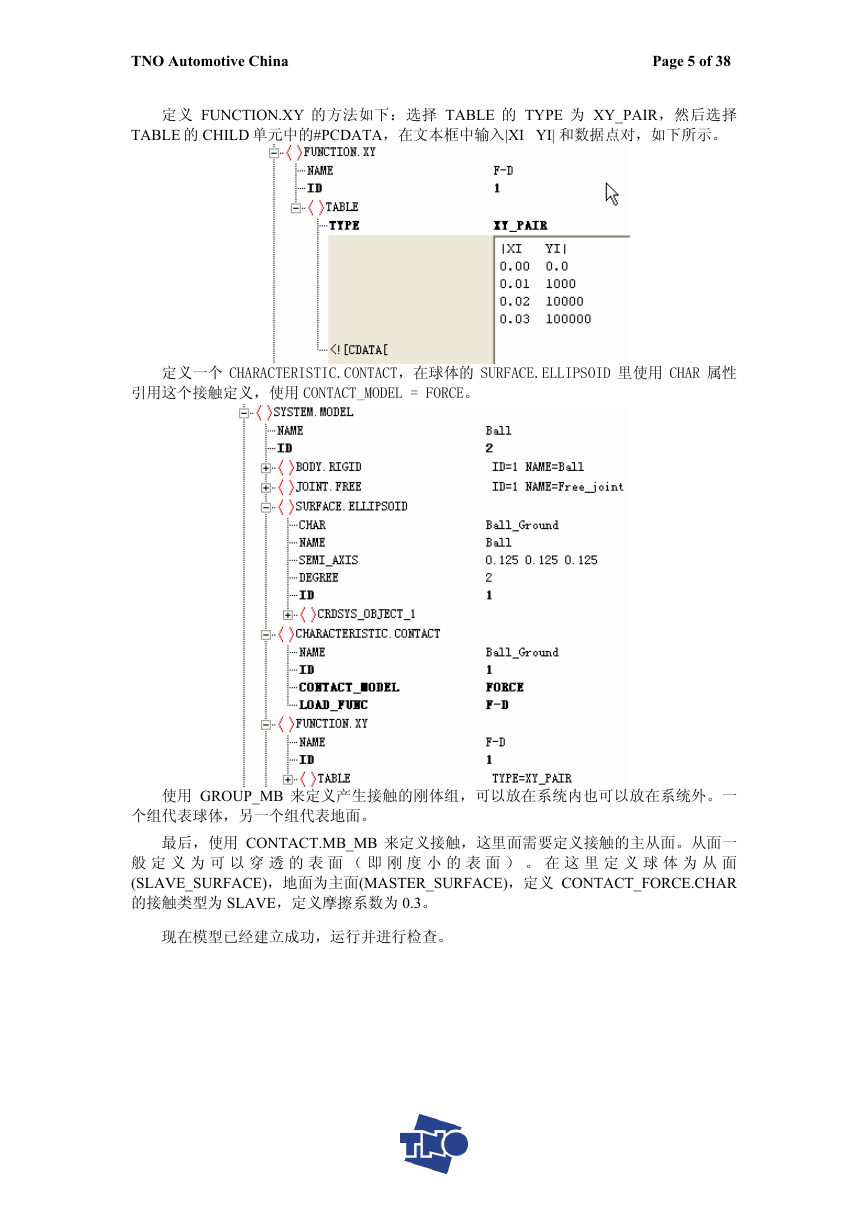

定义 FUNCTION.XY 的方法如下:选择 TABLE 的 TYPE 为 XY_PAIR,然后选择
TABLE 的 CHILD 单元中的#PCDATA,在文本框中输入|XI YI| 和数据点对,如下所示。
定义一个 CHARACTERISTIC.CONTACT,在球体的 SURFACE.ELLIPSOID 里使用 CHAR 属性
引用这个接触定义,使用 CONTACT_MODEL = FORCE。
使用 GROUP_MB 来定义产生接触的刚体组,可以放在系统内也可以放在系统外。一
个组代表球体,另一个组代表地面。
最后,使用 CONTACT.MB_MB 来定义接触,这里面需要定义接触的主从面。从面一
般 定 义 为 可 以 穿 透 的 表 面 ( 即 刚 度 小 的 表 面 ) 。 在 这 里 定 义 球 体 为 从 面
(SLAVE_SURFACE),地面为主面(MASTER_SURFACE),定义 CONTACT_FORCE.CHAR
的接触类型为 SLAVE,定义摩擦系数为 0.3。
现在模型已经建立成功,运行并进行检查。
TNO Automotive China Page 6 of 38
进一步的工作:
可以试着对模型进行一些修改,比如改变球体的形状,为接触定义阻尼等。再查看模
拟结果的变化。
TNO Automotive China Page 7 of 38

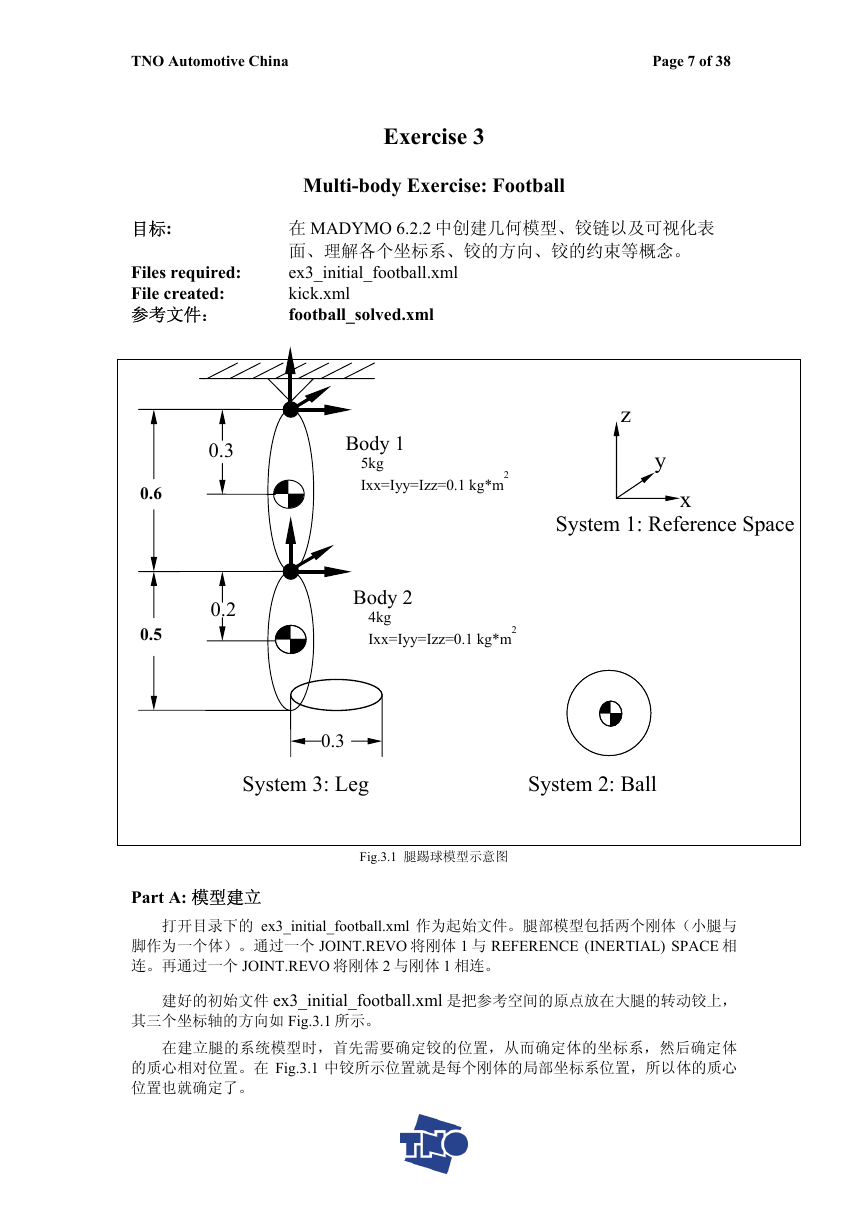

Exercise 3
Multi-body Exercise: Football
在 MADYMO 6.2.2 中创建几何模型、铰链以及可视化表
面、理解各个坐标系、铰的方向、铰的约束等概念。
ex3_initial_football.xml
kick.xml
目标:
0.3
Body 1
Files required:
File created:
参考文件: football_solved.xml
System 3: Leg
0.6
0.5
0.3
5kg
Ixx=Iyy=Izz=0.1 kg*m2
0.2
Body 2
4kg
Ixx=Iyy=Izz=0.1 kg*m2
z
y
x
System 1: Reference Space
System 2: Ball
Part A: 模型建立
Fig.3.1 腿踢球模型示意图
打开目录下的 ex3_initial_football.xml 作为起始文件。腿部模型包括两个刚体(小腿与
脚作为一个体)。通过一个 JOINT.REVO 将刚体 1 与 REFERENCE (INERTIAL) SPACE 相
连。再通过一个 JOINT.REVO 将刚体 2 与刚体 1 相连。
建好的初始文件 ex3_initial_football.xml 是把参考空间的原点放在大腿的转动铰上,
其三个坐标轴的方向如 Fig.3.1 所示。
在建立腿的系统模型时,首先需要确定铰的位置,从而确定体的坐标系,然后确定体
的质心相对位置。在 Fig.3.1 中铰所示位置就是每个刚体的局部坐标系位置,所以体的质心
位置也就确定了。
TNO Automotive China Page 8 of 38

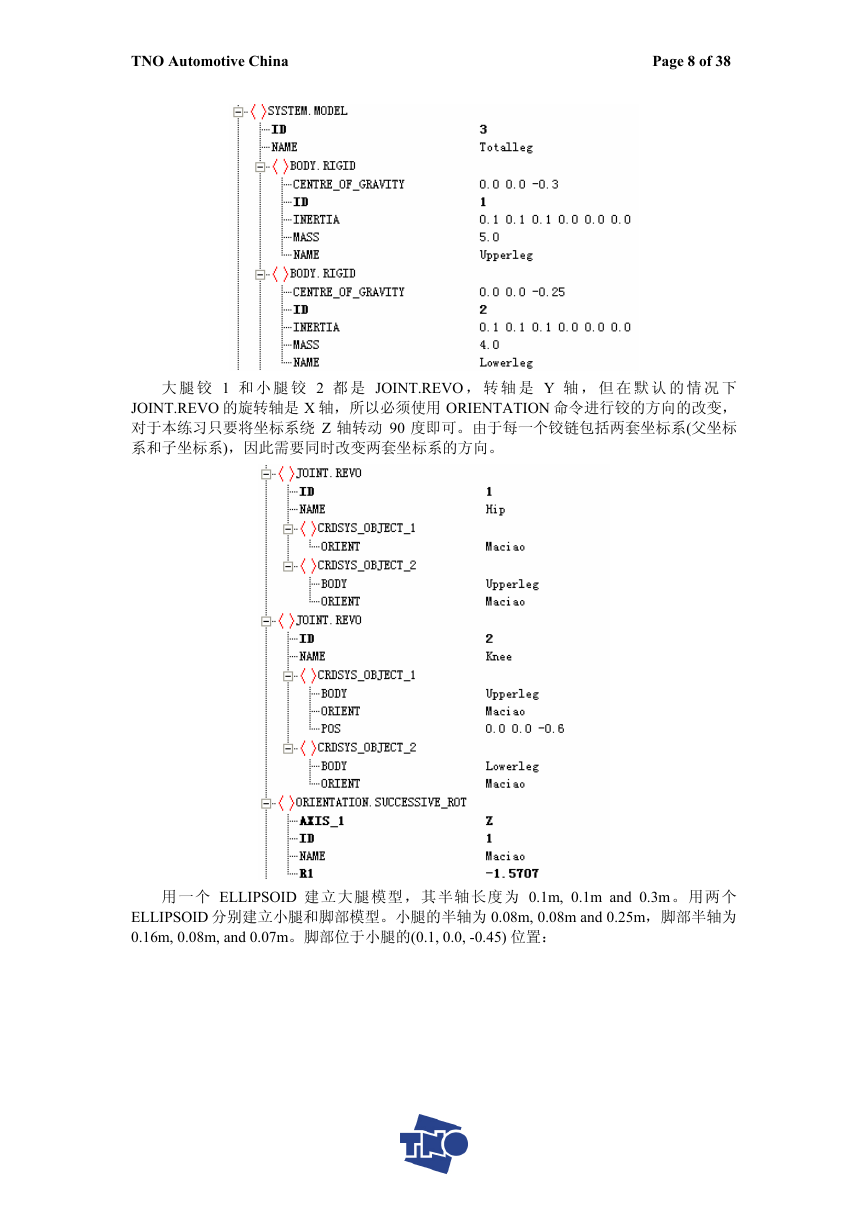

大 腿 铰 1 和 小 腿 铰 2 都 是 JOINT.REVO , 转 轴 是 Y 轴 , 但 在 默 认 的 情 况 下
JOINT.REVO 的旋转轴是 X 轴,所以必须使用 ORIENTATION 命令进行铰的方向的改变,
对于本练习只要将坐标系绕 Z 轴转动 90 度即可。由于每一个铰链包括两套坐标系(父坐标
系和子坐标系),因此需要同时改变两套坐标系的方向。
用一个 ELLIPSOID 建立大腿模型,其半轴长度为 0.1m, 0.1m and 0.3m。用两个
ELLIPSOID 分别建立小腿和脚部模型。小腿的半轴为 0.08m, 0.08m and 0.25m,脚部半轴为
0.16m, 0.08m, and 0.07m。脚部位于小腿的(0.1, 0.0, -0.45) 位置:
