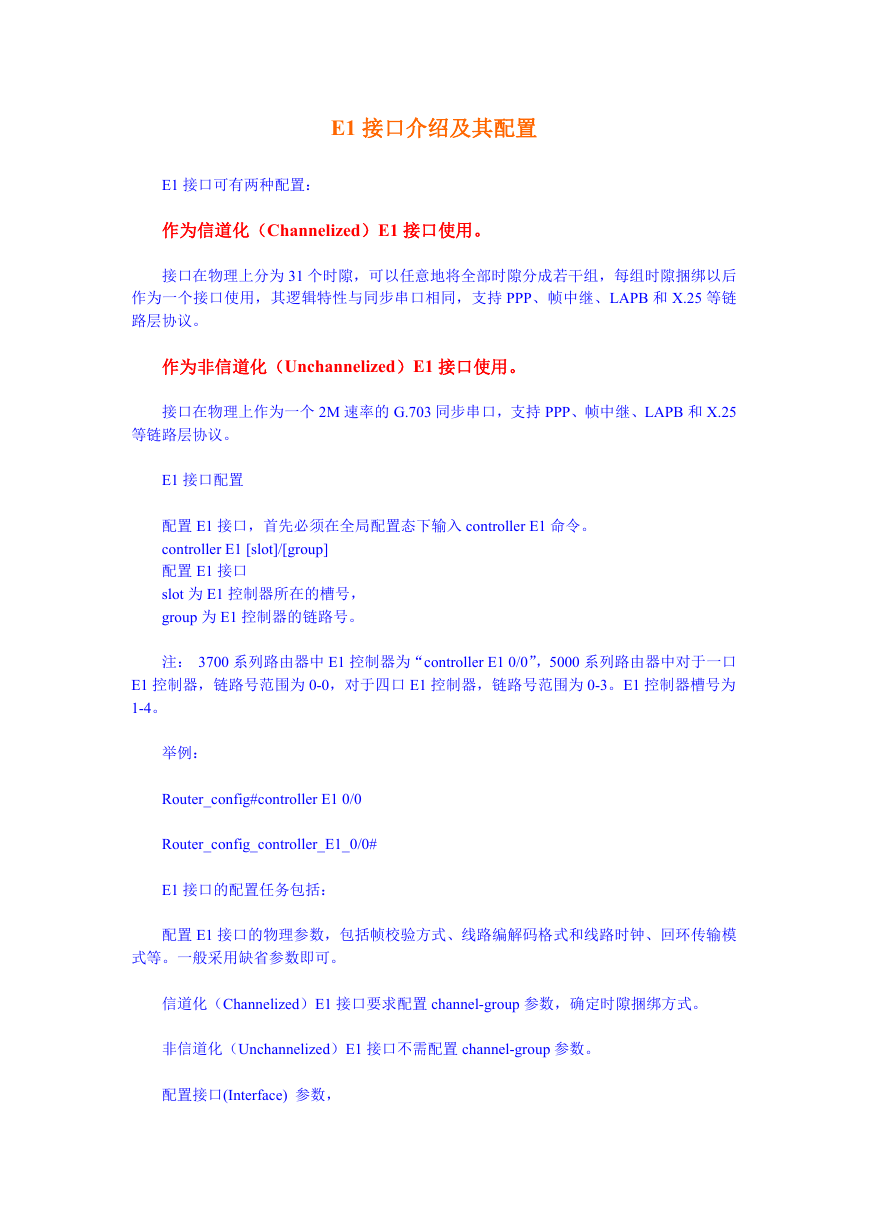

E1 接口介绍及其配置 E1 接口可有两种配置： 作为信道化（Channelized）E1 接口使用。 接口在物理上分为 31 个时隙，可以任意地将全部时隙分成若干组，每组时隙捆绑以后 作为一个接口使用，其逻辑特性与同步串口相同，支持 PPP、帧中继、LAPB 和 X.25 等链 路层协议。 作为非信道化（Unchannelized）E1 接口使用。 接口在物理上作为一个 2M 速率的 G.703 同步串口，支持 PPP、帧中继、LAPB 和 X.25 等链路层协议。 E1 接口配置 配置 E1 接口，首先必须在全局配置态下输入 controller E1 命令。 controller E1 [slot]/[group] 配置 E1 接口 slot 为 E1 控制器所在的槽号， group 为 E1 控制器的链路号。 注： 3700 系列路由器中 E1 控制器为“controller E1 0/0”，5000 系列路由器中对于一口 E1 控制器，链路号范围为 0-0，对于四口 E1 控制器，链路号范围为 0-3。E1 控制器槽号为 1-4。 举例： Router_config#controller E1 0/0 Router_config_controller_E1_0/0# E1 接口的配置任务包括： 配置 E1 接口的物理参数，包括帧校验方式、线路编解码格式和线路时钟、回环传输模 式等。一般采用缺省参数即可。 信道化（Channelized）E1 接口要求配置 channel-group 参数，确定时隙捆绑方式。 非信道化（Unchannelized）E1 接口不需配置 channel-group 参数。 配置接口(Interface) 参数， 

配置 E1 接口的工作方式 E1 接口缺省为信道化（Channelized）方式。可通过 unframed 命令设置为非信道化 （Unchannelized）方式。 unframed 配置为非信道化（Unchannelized）方式 no unframed 配置为信道化（Channelized）方式 举例： Router_config#controller E1 0/0 Router_config_controller_E1_0/0# unframed Router_config_controller_E1_0/0# no unframed 配置 E1 接口的帧校验方式 E1 接口支持对物理帧进行 CRC32 校验，缺省为不校验。 framing crc4 配置 E1 接口的帧校验方式为 4 字节 CRC 校验 no framing 或 framing no-crc4 配置 E1 接口的不进行帧校验 linecode ami 配置 E1 接口的线路编解码格式为 AMI 格式 no linecode 或 linecode hdb3 配置 E1 接口的线路编解码格式为 HDB3 格式 配置 E1 接口的时钟方式 当 E1 作为同步接口使用时，同样有 DTE 和 DCE 两种工作方式，也需要选择线路时钟。 当两台路由器的 E1 接口直接相连时，必需使两端分别工作在 DTE 和 DCE 方式；当路由器 的 E1 接口与交换机连接时，交换机为 DCE 设备，而路由器的 E1 接口需工作在 DTE 方式。 E1 接口缺省工作在 DTE 方式。 clock internal 配置 E1 接口工作在 DCE 方式，使用芯片内部同步信号 ###内同步 

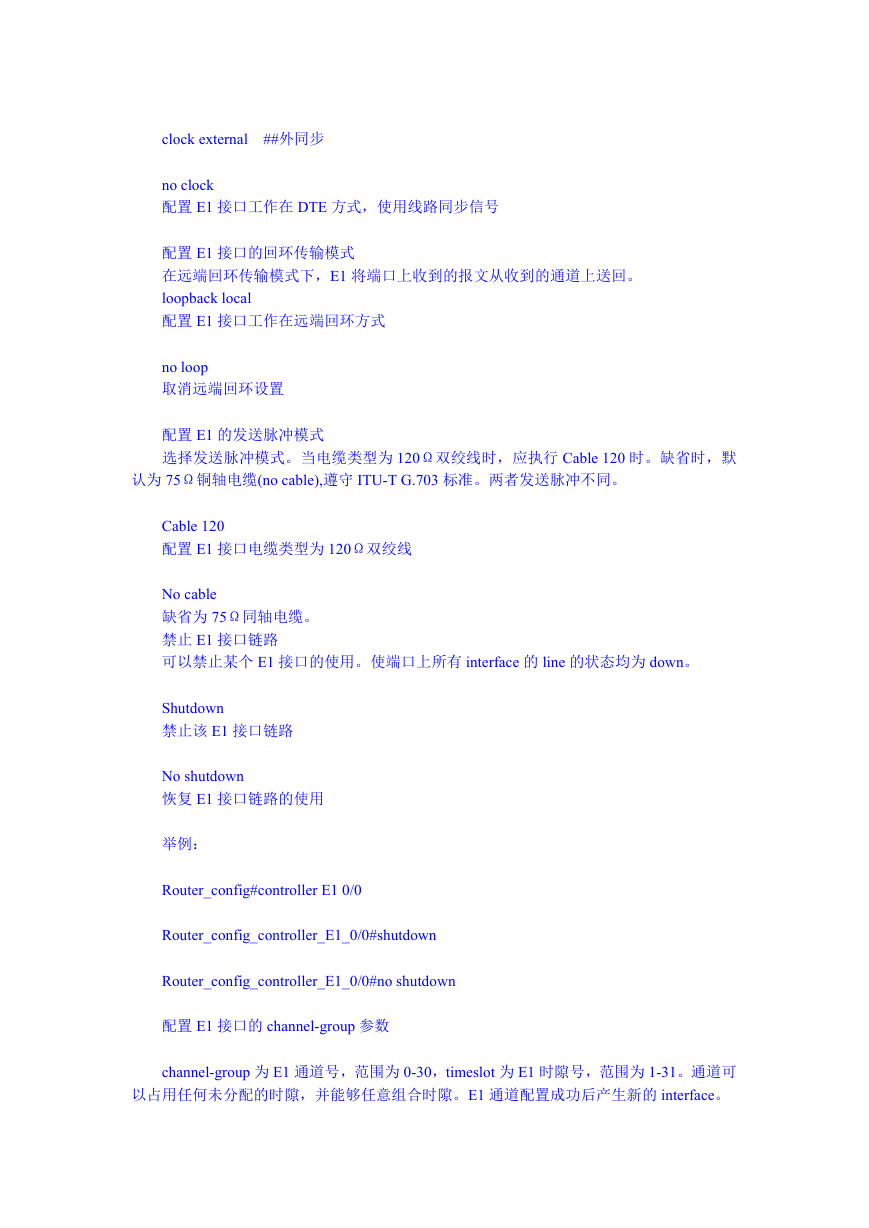

clock external ##外同步 no clock 配置 E1 接口工作在 DTE 方式，使用线路同步信号 配置 E1 接口的回环传输模式 在远端回环传输模式下，E1 将端口上收到的报文从收到的通道上送回。 loopback local 配置 E1 接口工作在远端回环方式 no loop 取消远端回环设置 配置 E1 的发送脉冲模式 选择发送脉冲模式。当电缆类型为 120Ω双绞线时，应执行 Cable 120 时。缺省时，默 认为 75Ω铜轴电缆(no cable),遵守 ITU-T G.703 标准。两者发送脉冲不同。 Cable 120 配置 E1 接口电缆类型为 120Ω双绞线 No cable 缺省为 75Ω同轴电缆。 禁止 E1 接口链路 可以禁止某个 E1 接口的使用。使端口上所有 interface 的 line 的状态均为 down。 Shutdown 禁止该 E1 接口链路 No shutdown 恢复 E1 接口链路的使用 举例： Router_config#controller E1 0/0 Router_config_controller_E1_0/0#shutdown Router_config_controller_E1_0/0#no shutdown 配置 E1 接口的 channel-group 参数 channel-group 为 E1 通道号，范围为 0-30，timeslot 为 E1 时隙号，范围为 1-31。通道可 以占用任何未分配的时隙，并能够任意组合时隙。E1 通道配置成功后产生新的 interface。 

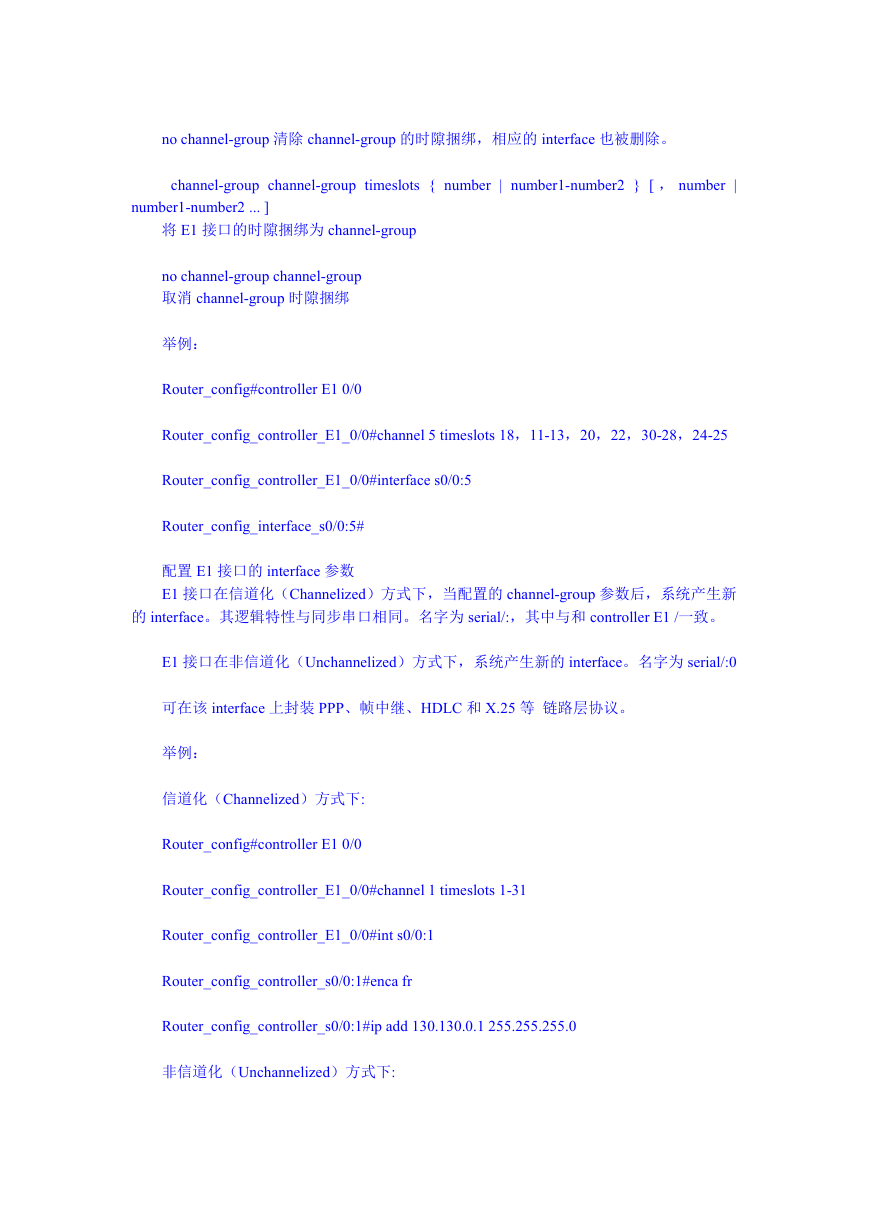

no channel-group 清除 channel-group 的时隙捆绑，相应的 interface 也被删除。 channel-group channel-group timeslots { number | number1-number2 } [ ， number | number1-number2 ... ] 将 E1 接口的时隙捆绑为 channel-group no channel-group channel-group 取消 channel-group 时隙捆绑 举例： Router_config#controller E1 0/0 Router_config_controller_E1_0/0#channel 5 timeslots 18，11-13，20，22，30-28，24-25 Router_config_controller_E1_0/0#interface s0/0:5 Router_config_interface_s0/0:5# 配置 E1 接口的 interface 参数 E1 接口在信道化（Channelized）方式下，当配置的 channel-group 参数后，系统产生新 的 interface。其逻辑特性与同步串口相同。名字为 serial/:，其中与和 controller E1 /一致。 E1 接口在非信道化（Unchannelized）方式下，系统产生新的 interface。名字为 serial/:0 可在该 interface 上封装 PPP、帧中继、HDLC 和 X.25 等 链路层协议。 举例： 信道化（Channelized）方式下: Router_config#controller E1 0/0 Router_config_controller_E1_0/0#channel 1 timeslots 1-31 Router_config_controller_E1_0/0#int s0/0:1 Router_config_controller_s0/0:1#enca fr Router_config_controller_s0/0:1#ip add 130.130.0.1 255.255.255.0 非信道化（Unchannelized）方式下: 

Router_config#controller E1 0/0 Router_config_controller_E1_0/0#unframed Router_config_controller_E1_0/0#int s0/0:0 Router_config_controller_s0/0:0#enca fr Router_config_controller_s0/0:0#ip add 130.130.0.1 255.255.255.0
