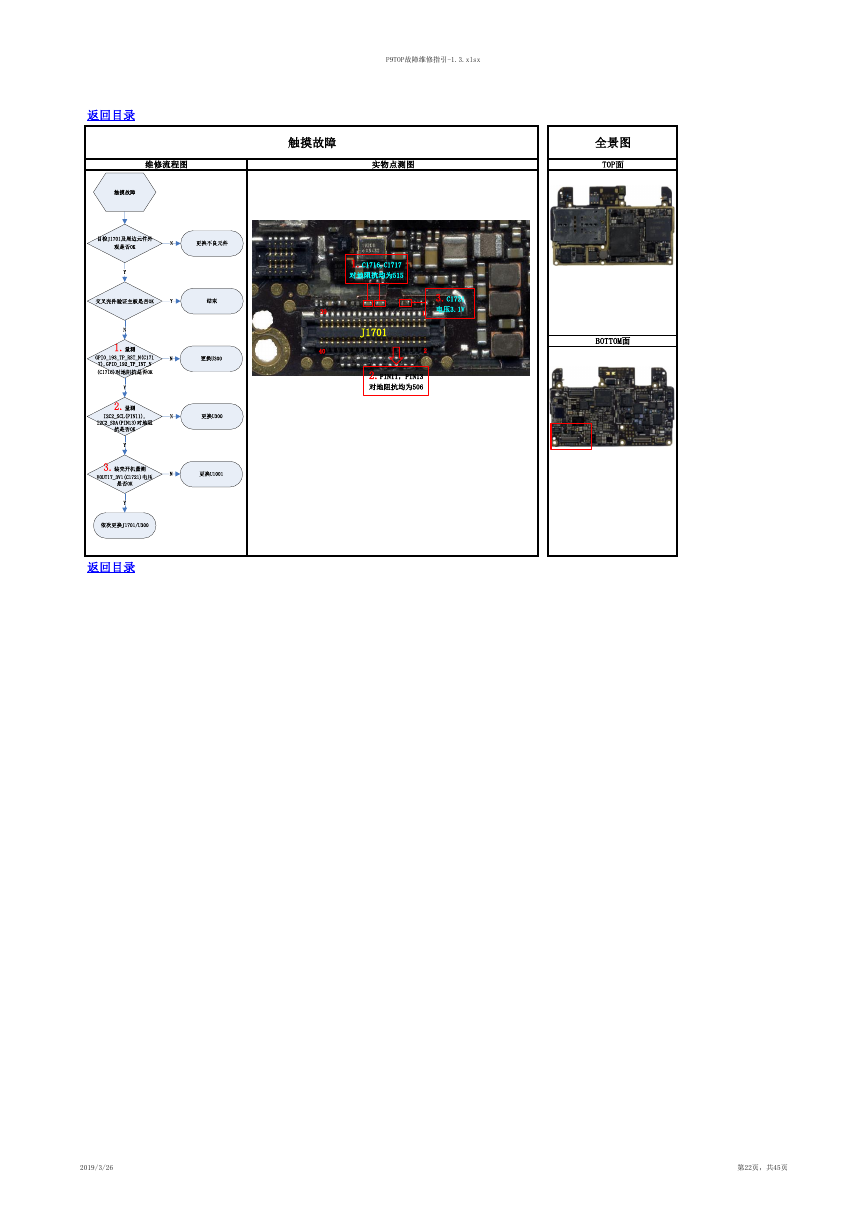

P9TOP故障维修指引-1.3.xlsx 返回目录 维修流程图 实物点测图 触摸故障 全景图 TOP面 1.C1716,C1717 对地阻抗均为515 39 40 J1701 3.C1721 电压3.1V 1 2 2.PIN11，PIN13 对地阻抗均为506 BOTTOM面 返回目录 2019/3/26 第22页，共45页 NY结束N更换不良元件YN更换U300触摸故障交叉壳件验证主板是否OK目检J1701及周边元件外观是否OK更换U300YYN1.量测 GPIO_193_TP_RST_N(C1717),GPIO_192_TP_INT_N(C1716)对地阻抗是否OK2.量测 I2C2_SCL(PIN11),I2C2_SDA(PIN13)对地阻抗是否OK依次更换J1701/U3003.装壳开机量测 VOUT17_3V1(C1721)电压是否OK更换U1001YN
