华为P9 原厂图 维修流程图 扬声器故障.pdf

发布时间：2022-03-24 发布人：admin 分类：说明书 资料大小：0.18M 资料格式：pdf 举报 版权申诉
第1页 / 共1页
资料共1页，全文预览结束

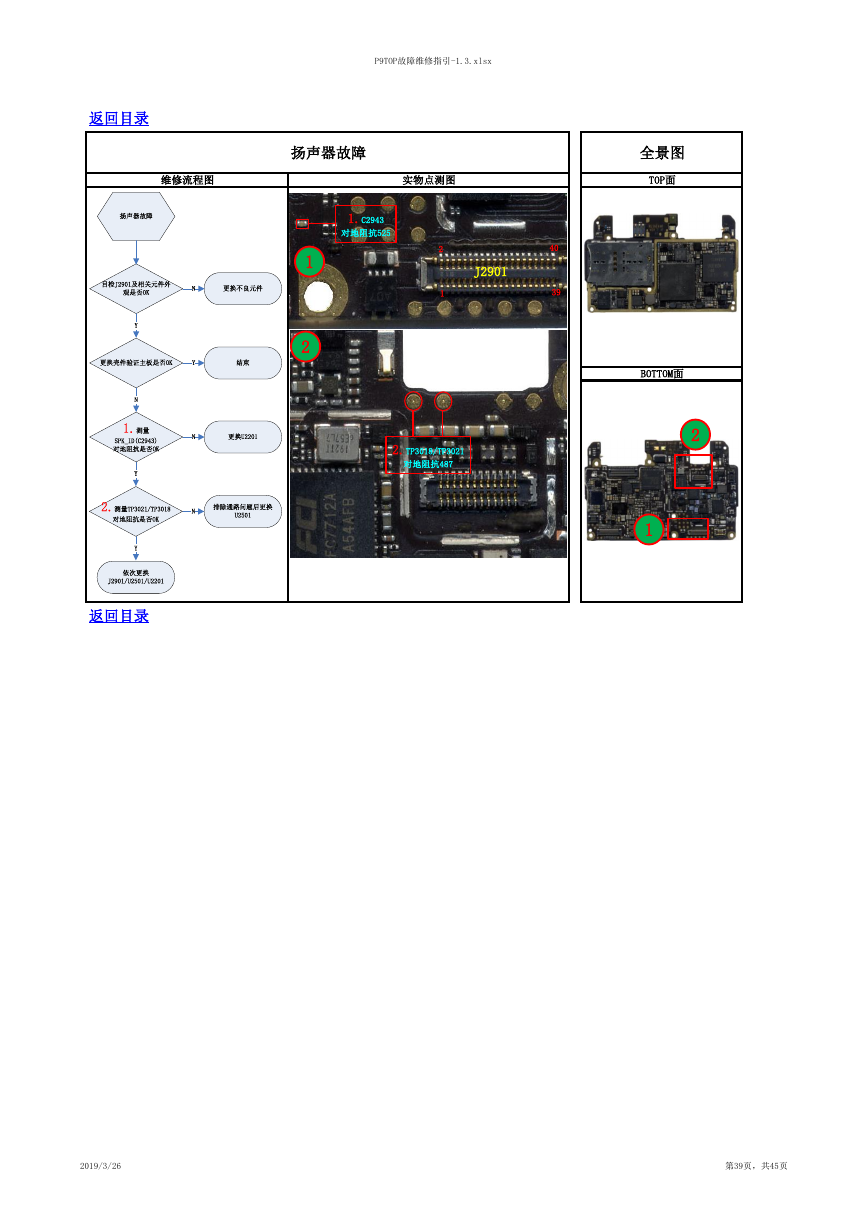

    P9TOP故障维修指引-1.3.xlsx 返回目录 扬声器故障 维修流程图 实物点测图 全景图 TOP面 1.C2943 对地阻抗525 1 2 2 1 J2901 40 39 2.TP3018/TP3021 对地阻抗487 BOTTOM面 2 1 返回目录 2019/3/26 第39页，共45页 扬声器故障目检J2901及相关元件外观是否OK更换不良元件更换壳件验证主板是否OK结束NYYNYNNY依次更换J2901/U2501/U22011.测量 SPK_ID(C2943)对地阻抗是否OK2.测量TP3021/TP3018对地阻抗是否OK更换U2201排除通路问题后更换U2501
