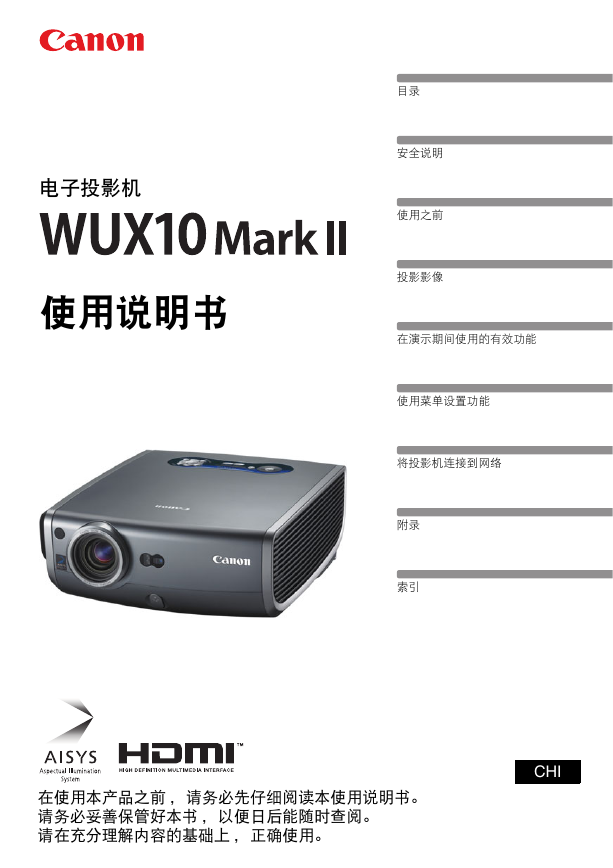

电子投影机使用说明书目录安全说明使用之前投影影像在演示期间使用的有效功能使用菜单设置功能将投影机连接到网络附录索引在使用本产品之前 , 请务必先仔细阅读本使用说明书。请务必妥善保管好本书 , 以便日后能随时查阅。请在充分理解内容的基础上 , 正确使用。 CHI

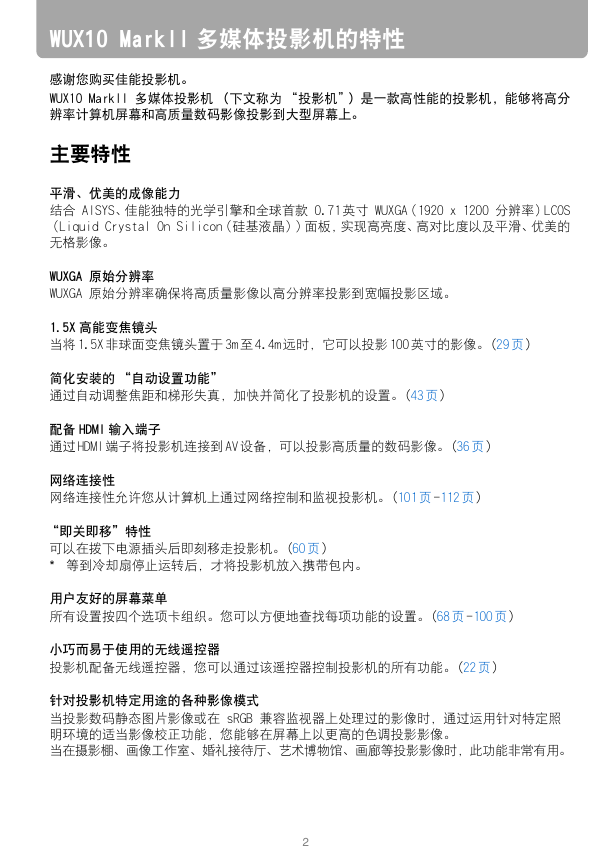

WUX10 MarkII 多媒体投影机的特性感谢您购买佳能投影机。 WUX10 MarkII 多媒体投影机（下文称为 “投影机”）是一款高性能的投影机，能够将高分辨率计算机屏幕和高质量数码影像投影到大型屏幕上。主要特性平滑、优美的成像能力结合 AISYS、佳能独特的光学引擎和全球首款 0.71 英寸 WUXGA（1920 x 1200 分辨率）LCOS （Liquid Crystal On Silicon（硅基液晶））面板，实现高亮度、高对比度以及平滑、优美的无格影像。 WUXGA 原始分辨率 WUXGA 原始分辨率确保将高质量影像以高分辨率投影到宽幅投影区域。 1.5X 高能变焦镜头当将 1.5X 非球面变焦镜头置于 3m 至 4.4m 远时，它可以投影 100 英寸的影像。(29 页 ) 简化安装的 “自动设置功能” 通过自动调整焦距和梯形失真，加快并简化了投影机的设置。(43 页 ) 配备 HDMI 输入端子通过 HDMI 端子将投影机连接到 AV 设备，可以投影高质量的数码影像。(36 页 ) 网络连接性网络连接性允许您从计算机上通过网络控制和监视投影机。(101 页 -112 页 ) “即关即移”特性可以在拨下电源插头后即刻移走投影机。(60 页 ) * 等到冷却扇停止运转后，才将投影机放入携带包内。用户友好的屏幕菜单所有设置按四个选项卡组织。您可以方便地查找每项功能的设置。(68 页 -100 页 ) 小巧而易于使用的无线遥控器投影机配备无线遥控器，您可以通过该遥控器控制投影机的所有功能。(22 页 ) 针对投影机特定用途的各种影像模式当投影数码静态图片影像或在 sRGB 兼容监视器上处理过的影像时，通过运用针对特定照明环境的适当影像校正功能，您能够在屏幕上以更高的色调投影影像。当在摄影棚、画像工作室、婚礼接待厅、艺术博物馆、画廊等投影影像时，此功能非常有用。 2

WUX10 MarkII 多媒体投影机的特性使用说明书（本文档）本手册是 WUX10 MarkII 多媒体投影机的使用说明书。其中提供有关如何使用投影机的详细信息。请完整阅读本手册，从而最充分地利用投影机的功能并确保安全。重要信息和快速入门指南首先阅读文档。其中提供了有关投影机安全性、注意事项、快速入门指南 *、清洁和更换空气过滤器以及更换投影灯的信息。 * 本指南介绍了启动和停止投影机的概要流程步骤，以及用于投影影像的功能。按钮操作符号可以使用遥控器或投影机机顶控制板上的按钮操作本投影机。通过遥控器可以操作投影机的所有功能。在本文档中，按钮操作如下所示。机顶控制板按钮操作遥控器按钮操作调整影像大小使用 ZOOM 按钮调整投影影像的大小。如果想要的影像过大或过小，无法通过变焦功能调整， 1 按ZOOM 按钮弹出右下方所示的窗口。遥控器机顶控制板本手册中使用的符号本手册中使用下列符号，含义如下：此处给出关于操作或限制方面的注意事项。表示要按的按钮版权声明请注意，放大或缩小影像用于商业用途或公共展示可能对受法律保护的版权或原材料版权所有者造成侵犯。关于商标 Microsoft、Windows、Windows Vista 和 Internet Explorer 是 Microsoft Corporation 在美国和（或）其它国家的注册商标或商标。 Macintosh 和 Mac 是 Apple Computer, Inc. 在美国和（或）其它国家注册的注册商标。 HDMI、HDMI 标识和 High Definition Multimedia Interface 是 HDMI Licensing, LLC. 的注册商标或商标。 3

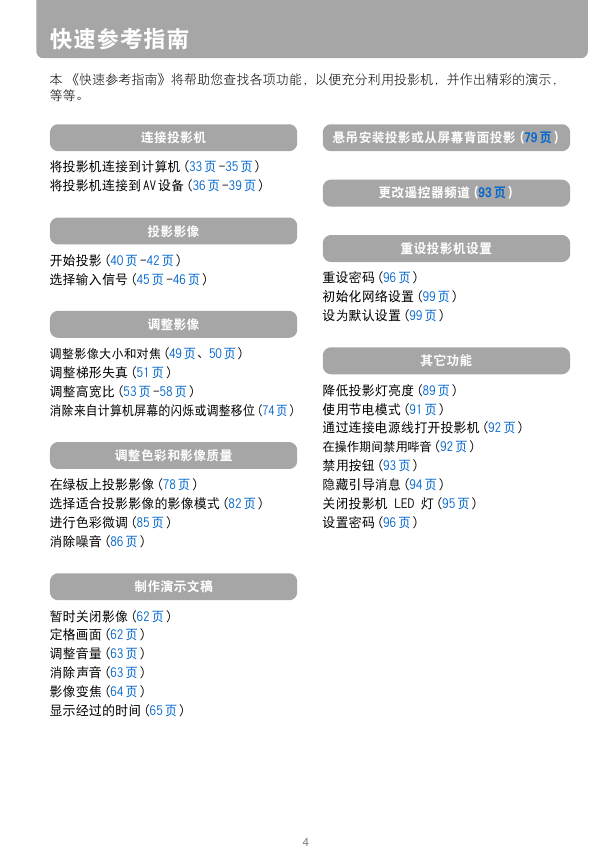

快速参考指南本《快速参考指南》将帮助您查找各项功能，以便充分利用投影机，并作出精彩的演示，等等。连接投影机悬吊安装投影或从屏幕背面投影 (79 页 ) 更改遥控器频道 (93 页 ) 重设投影机设置重设密码 (96 页 ) 初始化网络设置 (99 页 ) 设为默认设置 (99 页 ) 其它功能降低投影灯亮度 (89 页 ) 使用节电模式 (91 页 ) 通过连接电源线打开投影机 (92 页 ) 在操作期间禁用哔音 (92 页 ) 禁用按钮 (93 页 ) 隐藏引导消息 (94 页 ) 关闭投影机 LED 灯 (95 页 ) 设置密码 (96 页 ) 将投影机连接到计算机 (33 页 -35 页 ) 将投影机连接到 AV 设备 (36 页 -39 页 ) 投影影像开始投影 (40 页 -42 页 ) 选择输入信号 (45 页 -46 页 ) 调整影像调整影像大小和对焦 (49 页、50 页 ) 调整梯形失真 (51 页 ) 调整高宽比 (53 页 -58 页 ) 消除来自计算机屏幕的闪烁或调整移位 (74 页 ) 调整色彩和影像质量在绿板上投影影像 (78 页 ) 选择适合投影影像的影像模式 (82 页 ) 进行色彩微调 (85 页 ) 消除噪音 (86 页 ) 制作演示文稿暂时关闭影像 (62 页 ) 定格画面 (62 页 ) 调整音量 (63 页 ) 消除声音 (63 页 ) 影像变焦 (64 页 ) 显示经过的时间 (65 页 ) 4

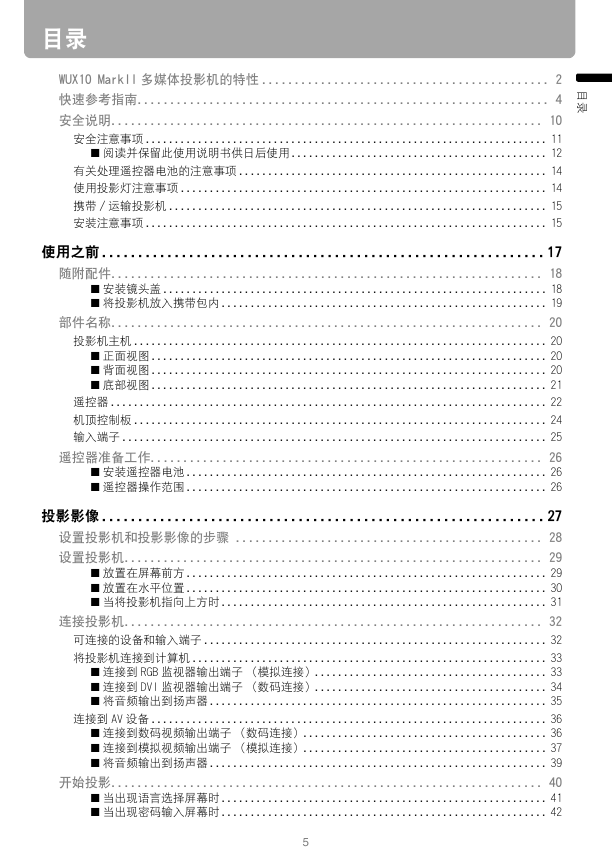

目录 WUX10 MarkII 多媒体投影机的特性 ............................................ 2 快速参考指南............................................................... 4 安全说明.................................................................. 10 安全注意事项 ..................................................................... 11 ■ 阅读并保留此使用说明书供日后使用 ............................................ 12 有关处理遥控器电池的注意事项 ..................................................... 14 使用投影灯注意事项 ............................................................... 14 携带 / 运输投影机 ................................................................. 15 安装注意事项 ..................................................................... 15 目录使用之前 .............................................................17 随附配件.................................................................. 18 ■ 安装镜头盖 .................................................................. 18 ■ 将投影机放入携带包内 ........................................................ 19 部件名称.................................................................. 20 投影机主机 ....................................................................... 20 ■ 正面视图 .................................................................... 20 ■ 背面视图 .................................................................... 20 ■ 底部视图 .................................................................... 21 遥控器 ........................................................................... 22 机顶控制板 ....................................................................... 24 输入端子 ......................................................................... 25 遥控器准备工作............................................................ 26 ■ 安装遥控器电池 .............................................................. 26 ■ 遥控器操作范围 .............................................................. 26 投影影像 .............................................................27 设置投影机和投影影像的步骤 ............................................... 28 设置投影机................................................................ 29 ■ 放置在屏幕前方 .............................................................. 29 ■ 放置在水平位置 .............................................................. 30 ■ 当将投影机指向上方时 ........................................................ 31 连接投影机................................................................ 32 可连接的设备和输入端子 ........................................................... 32 将投影机连接到计算机 ............................................................. 33 ■ 连接到 RGB 监视器输出端子（模拟连接）........................................ 33 ■ 连接到 DVI 监视器输出端子（数码连接）........................................ 34 ■ 将音频输出到扬声器 .......................................................... 35 连接到 AV 设备 .................................................................... 36 ■ 连接到数码视频输出端子（数码连接）.......................................... 36 ■ 连接到模拟视频输出端子（模拟连接）.......................................... 37 ■ 将音频输出到扬声器 .......................................................... 39 开始投影.................................................................. 40 ■ 当出现语言选择屏幕时 ........................................................ 41 ■ 当出现密码输入屏幕时 ........................................................ 42 5

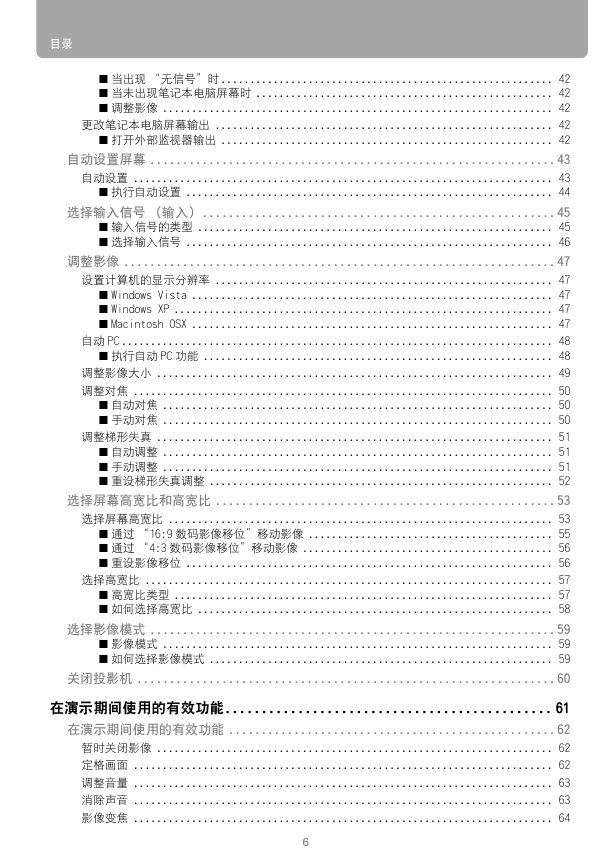

目录 ■ 当出现 “无信号”时 ......................................................... 42 ■ 当未出现笔记本电脑屏幕时 ................................................... 42 ■ 调整影像 ................................................................... 42 更改笔记本电脑屏幕输出 .......................................................... 42 ■ 打开外部监视器输出 ......................................................... 42 自动设置屏幕 ..............................................................43 自动设置 ........................................................................ 43 ■ 执行自动设置 ............................................................... 44 选择输入信号（输入） ......................................................45 ■ 输入信号的类型 ............................................................. 45 ■ 选择输入信号 ............................................................... 46 调整影像 ..................................................................47 设置计算机的显示分辨率 .......................................................... 47 ■ Windows Vista .............................................................. 47 ■ Windows XP ................................................................. 47 ■ Macintosh OSX .............................................................. 47 自动 PC .......................................................................... 48 ■ 执行自动 PC 功能 ............................................................ 48 调整影像大小 .................................................................... 49 调整对焦 ........................................................................ 50 ■ 自动对焦 ................................................................... 50 ■ 手动对焦 ................................................................... 50 调整梯形失真 .................................................................... 51 ■ 自动调整 ................................................................... 51 ■ 手动调整 ................................................................... 51 ■ 重设梯形失真调整 ........................................................... 52 选择屏幕高宽比和高宽比 ....................................................53 选择屏幕高宽比 .................................................................. 53 ■ 通过 “16:9 数码影像移位”移动影像 .......................................... 55 ■ 通过 “4:3 数码影像移位”移动影像 ........................................... 56 ■ 重设影像移位 ............................................................... 56 选择高宽比 ...................................................................... 57 ■ 高宽比类型 ................................................................. 57 ■ 如何选择高宽比 ............................................................. 58 选择影像模式 ..............................................................59 ■ 影像模式 ................................................................... 59 ■ 如何选择影像模式 ........................................................... 59 关闭投影机 ................................................................60 在演示期间使用的有效功能............................................. 61 在演示期间使用的有效功能 ..................................................62 暂时关闭影像 .................................................................... 62 定格画面 ........................................................................ 62 调整音量 ........................................................................ 63 消除声音 ........................................................................ 63 影像变焦 ........................................................................ 64 6

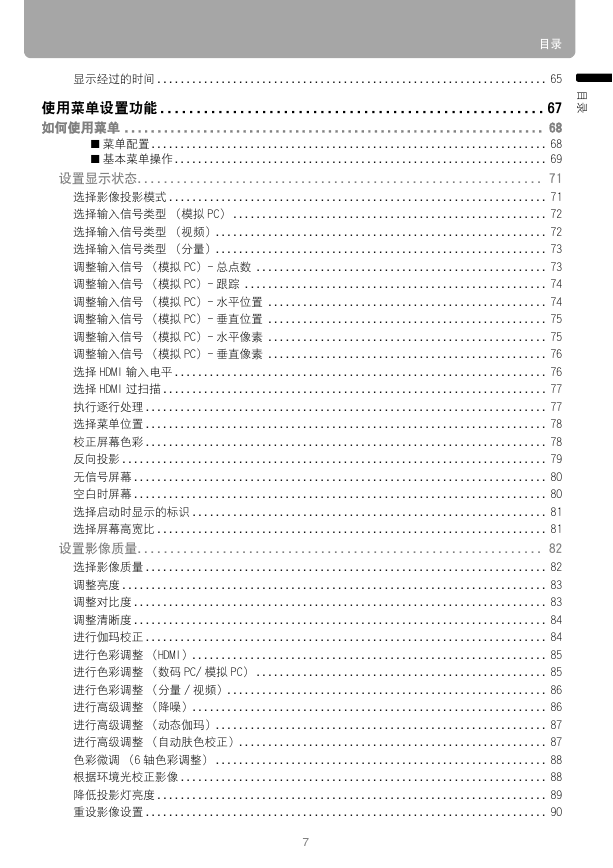

目录显示经过的时间 ................................................................... 65 使用菜单设置功能 .....................................................67 如何使用菜单 ................................................................ 68 ■ 菜单配置 .................................................................... 68 ■ 基本菜单操作 ................................................................ 69 设置显示状态.............................................................. 71 选择影像投影模式 ................................................................. 71 目录选择输入信号类型（模拟 PC） ...................................................... 72 选择输入信号类型（视频）......................................................... 72 选择输入信号类型（分量）......................................................... 73 调整输入信号（模拟 PC）- 总点数 .................................................. 73 调整输入信号（模拟 PC）- 跟踪 .................................................... 74 调整输入信号（模拟 PC）- 水平位置 ................................................ 74 调整输入信号（模拟 PC）- 垂直位置 ................................................ 75 调整输入信号（模拟 PC）- 水平像素 ................................................ 75 调整输入信号（模拟 PC）- 垂直像素 ................................................ 76 选择 HDMI 输入电平 ................................................................ 76 选择 HDMI 过扫描 .................................................................. 77 执行逐行处理 ..................................................................... 77 选择菜单位置 ..................................................................... 78 校正屏幕色彩 ..................................................................... 78 反向投影 ......................................................................... 79 无信号屏幕 ....................................................................... 80 空白时屏幕 ....................................................................... 80 选择启动时显示的标识 ............................................................. 81 选择屏幕高宽比 ................................................................... 81 设置影像质量.............................................................. 82 选择影像质量 ..................................................................... 82 调整亮度 ......................................................................... 83 调整对比度 ....................................................................... 83 调整清晰度 ....................................................................... 84 进行伽玛校正 ..................................................................... 84 进行色彩调整（HDMI）............................................................. 85 进行色彩调整（数码 PC/ 模拟 PC） .................................................. 85 进行色彩调整（分量 / 视频）....................................................... 86 进行高级调整（降噪）............................................................. 86 进行高级调整（动态伽玛）......................................................... 87 进行高级调整（自动肤色校正）..................................................... 87 色彩微调（6 轴色彩调整） ......................................................... 88 根据环境光校正影像 ............................................................... 88 降低投影灯亮度 ................................................................... 89 重设影像设置 ..................................................................... 90 7

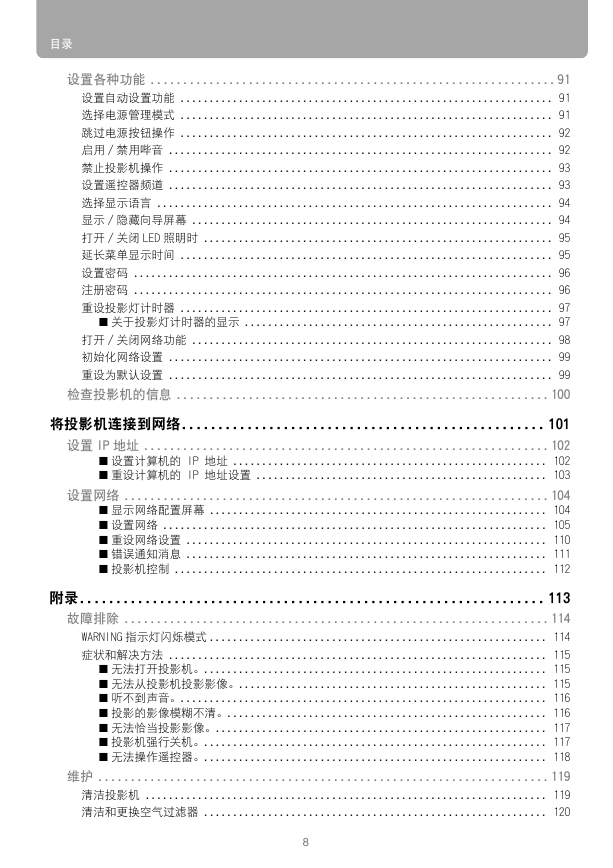

目录设置各种功能 ..............................................................91 设置自动设置功能 ................................................................ 91 选择电源管理模式 ................................................................ 91 跳过电源按钮操作 ................................................................ 92 启用 / 禁用哔音 .................................................................. 92 禁止投影机操作 .................................................................. 93 设置遥控器频道 .................................................................. 93 选择显示语言 .................................................................... 94 显示 / 隐藏向导屏幕 .............................................................. 94 打开 / 关闭 LED 照明时 ............................................................ 95 延长菜单显示时间 ................................................................ 95 设置密码 ........................................................................ 96 注册密码 ........................................................................ 96 重设投影灯计时器 ................................................................ 97 ■ 关于投影灯计时器的显示 ..................................................... 97 打开 / 关闭网络功能 .............................................................. 98 初始化网络设置 .................................................................. 99 重设为默认设置 .................................................................. 99 检查投影机的信息 .........................................................100 将投影机连接到网络.................................................. 101 设置 IP 地址 ..............................................................102 ■ 设置计算机的 IP 地址 ...................................................... 102 ■ 重设计算机的 IP 地址设置 .................................................. 103 设置网络 .................................................................104 ■ 显示网络配置屏幕 .......................................................... 104 ■ 设置网络 .................................................................. 105 ■ 重设网络设置 .............................................................. 110 ■ 错误通知消息 .............................................................. 111 ■ 投影机控制 ................................................................ 112 附录 ................................................................ 113 故障排除 .................................................................114 WARNING 指示灯闪烁模式 .......................................................... 114 症状和解决方法 ................................................................. 115 ■ 无法打开投影机。........................................................... 115 ■ 无法从投影机投影影像。..................................................... 115 ■ 听不到声音。............................................................... 116 ■ 投影的影像模糊不清。....................................................... 116 ■ 无法恰当投影影像。......................................................... 117 ■ 投影机强行关机。........................................................... 117 ■ 无法操作遥控器。........................................................... 118 维护 .....................................................................119 清洁投影机 ..................................................................... 119 清洁和更换空气过滤器 ........................................................... 120 8
