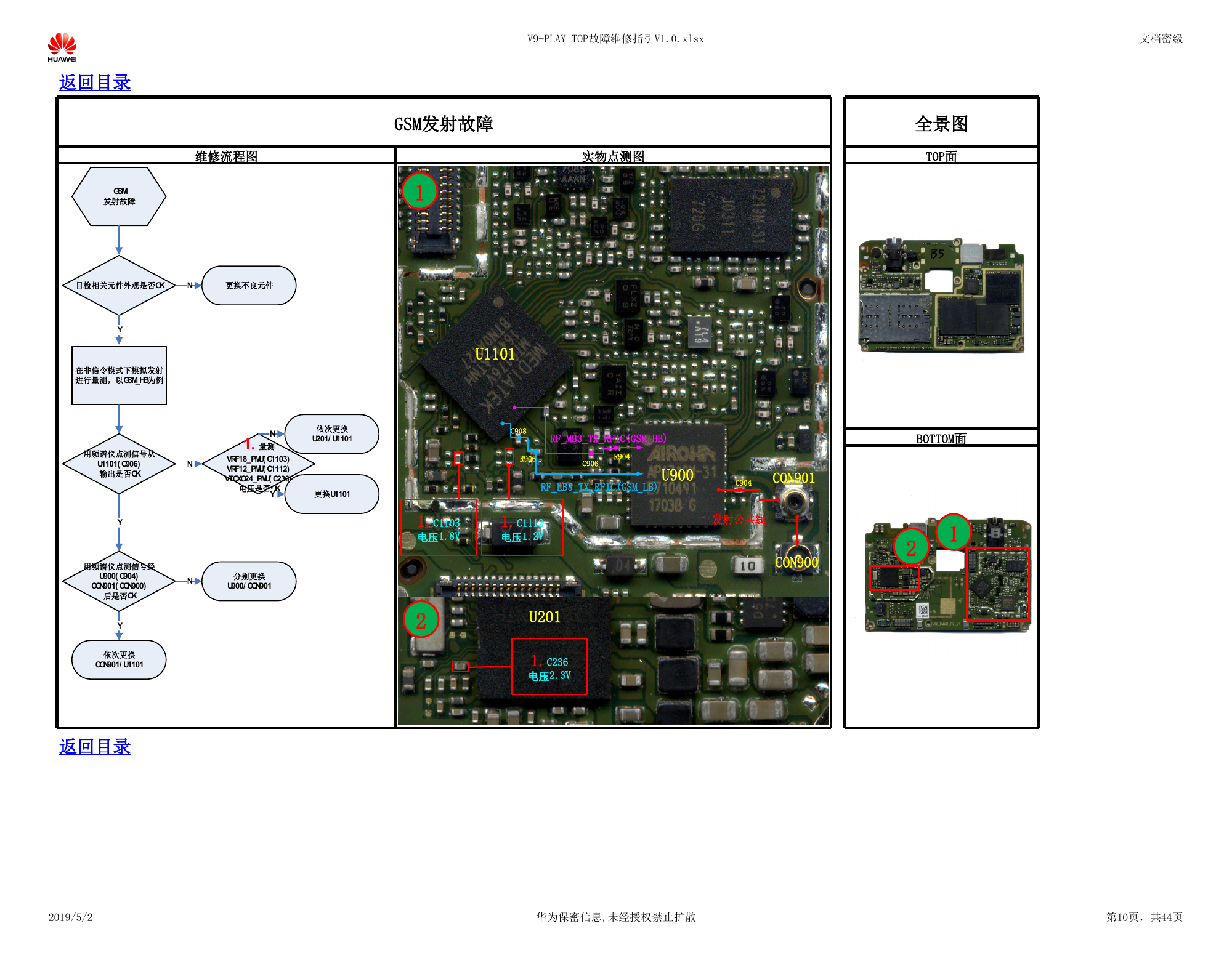

V9-PLAY TOP故障维修指引V1.0.xlsx 文档密级 维修流程图 实物点测图 GSM发射故障 全景图 TOP面 1 U1101 C908 R906 发射公共线 RF_MB3_TX_RFIC(GSM_HB) R904 C906 RF_LB3_TX_RFIC(GSM_LB) U900 C904 CON901 发射公共线 CON900 1.C1103 电压1.8V 1.C1112 电压1.2V 2 U201 1.C236 电压2.3V BOTTOM面 1 2 返回目录 返回目录 2019/5/2 华为保密信息,未经授权禁止扩散 第10页，共44页 GSM发射故障目检相关元件外观是否OK更换不良元件在非信令模式下模拟发射进行量测，以GSM_HB为例用频谱仪点测信号从U1101(C906)输出是否OK1.量测VRF18_PMU(C1103) VRF12_PMU(C1112)VTCXO24_PMU(C236)电压是否OK依次更换U201/U1101NYY更换U1101NNY依次更换CON901/U1101Y用频谱仪点测信号经U900(C904)CON901(CON900)后是否OKN分别更换U900/CON901
