2006 年江苏南京农业大学电子技术考研真题 一.计算与作图题(每小题 15 分,共 90 分) 1.已知图 1:UCC=12V,晶体管β=50,UBE=0.7V,RB1=15K, RB2=5K,RC=3K。(1)当 UCQ=6V 时,求 RE 的值;(2)画出微变等效电路并求 rbe 的值;(3)计算 RL 开路时的电压放 大倍数 AU ;输入电阻 ri ;输出电阻 rO 的值;(4)当 AU =-104 时,求 RL。 CCU 1BR CR iu 1C 2BR LR ou 2C ER EC 图 1 2.电路如图 2,写出 AU、ri、ro 的表达式,设 T1、T2 的 β,rbe 已知。 1CR 2C 1BR 2BR CCU 3C ER LR ou BR iu 1C 图 2 3.在主从结构 JK 触发器电路中,已知 J,K,CP 端的电压波形如下图所示,试画出 Q 端对应的电压波形。假定触发器的初始状态为 Q=0。 4.电路如下图,求:UO、UO1 与 UI1、UI2、UI3 的关系式。

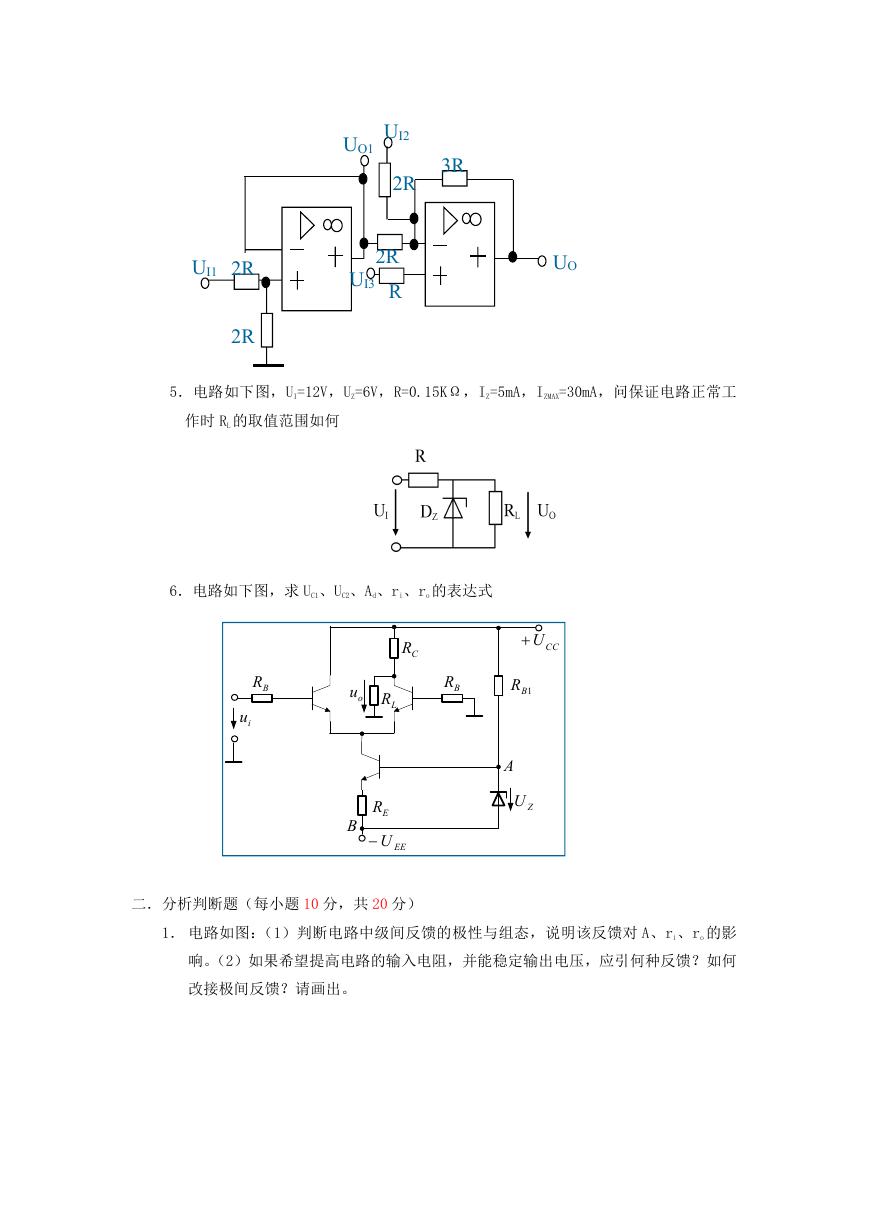

UI2 UO1 2R 3R 3R 2R RUI3 UO UI1 2R 2R 5.电路如下图,UI=12V,UZ=6V,R=0.15KΩ,IZ=5mA,IZMAX=30mA,问保证电路正常工 作时 RL 的取值范围如何? 6.电路如下图,求 UC1、UC2、Ad、ri、ro 的表达式 CR ou LR CCU BR 1BR BR iu A ZU B ER EEU 二.分析判断题(每小题 10 分,共 20 分) 1. 电路如图:(1)判断电路中级间反馈的极性与组态,说明该反馈对 A、ri、ro 的影 响。(2)如果希望提高电路的输入电阻,并能稳定输出电压,应引何种反馈?如何 改接极间反馈?请画出。
2.判断下面电路能否自激,如能写出振荡频率的表达式;若不能说明理由,并修改电 路使之振荡(不增加元件),并写出 UO 的频率表达式。 FR 1R R C C 三.设计与分析题(每小题 20 分,共 40 分) 1.试用数据选择器设计一个"逻辑不一致"电路,要求 4 个输入逻辑变量取值不一致时 输出为 1,取值一致时输出为 0。 2.分析下图时序电路的逻辑功能,写出电路的驱动方程,状态方程和输出方程,并画 出电路的状态转换图和时序图。
