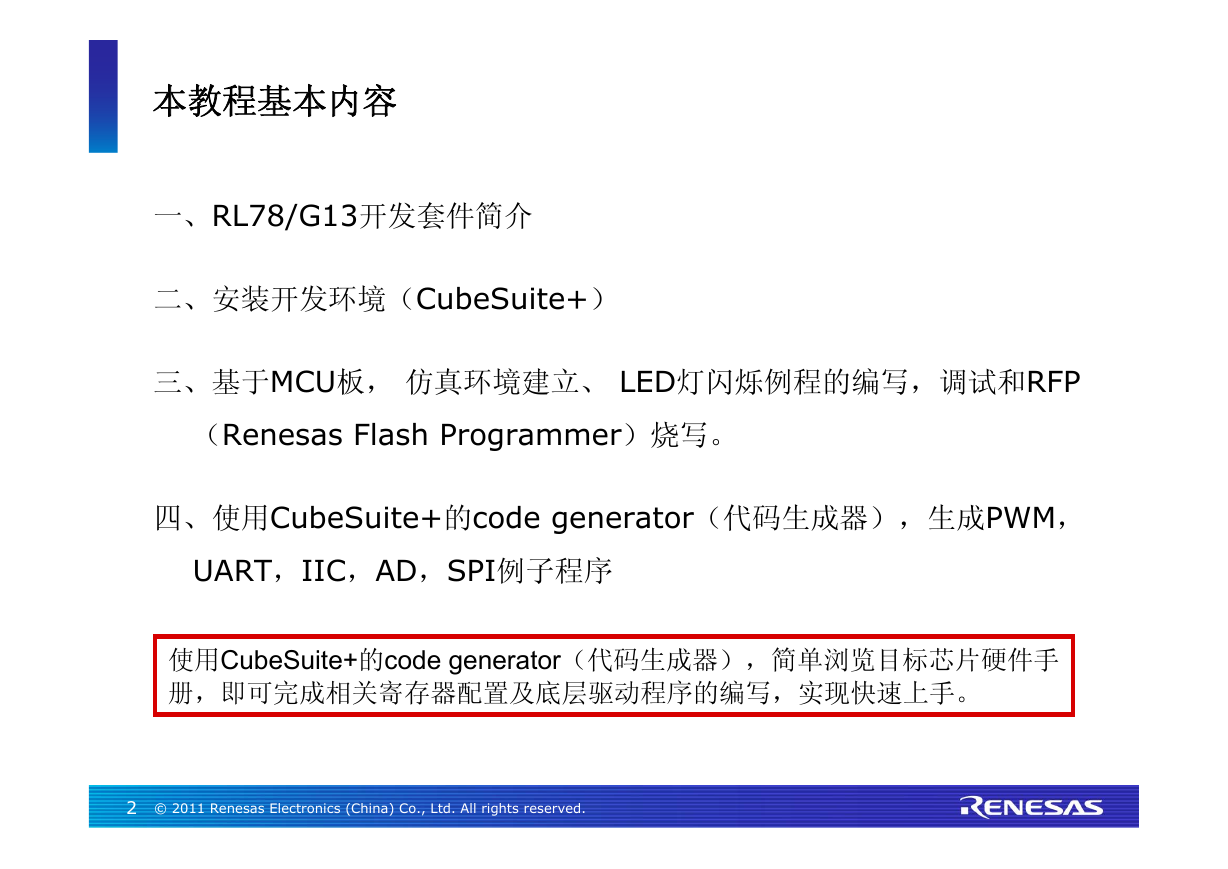

本教程基本内容一、RL78/G13开发套件简介二、安装开发环境（CubeSuite+）三、基于MCU板，仿真环境建立、 LED灯闪烁例程的编写，调试和RFP （Renesas Flash Programmer）烧写。四、使用CubeSuite+的code generator（代码生成器），生成PWM， UART，IIC，AD，SPI例子程序使用CubeSuite+的code generator（代码生成器），简单浏览目标芯片硬件手册，即可完成相关寄存器配置及底层驱动程序的编写，实现快速上手。 2 © 2011 Renesas Electronics (China) Co., Ltd. All rights reserved.

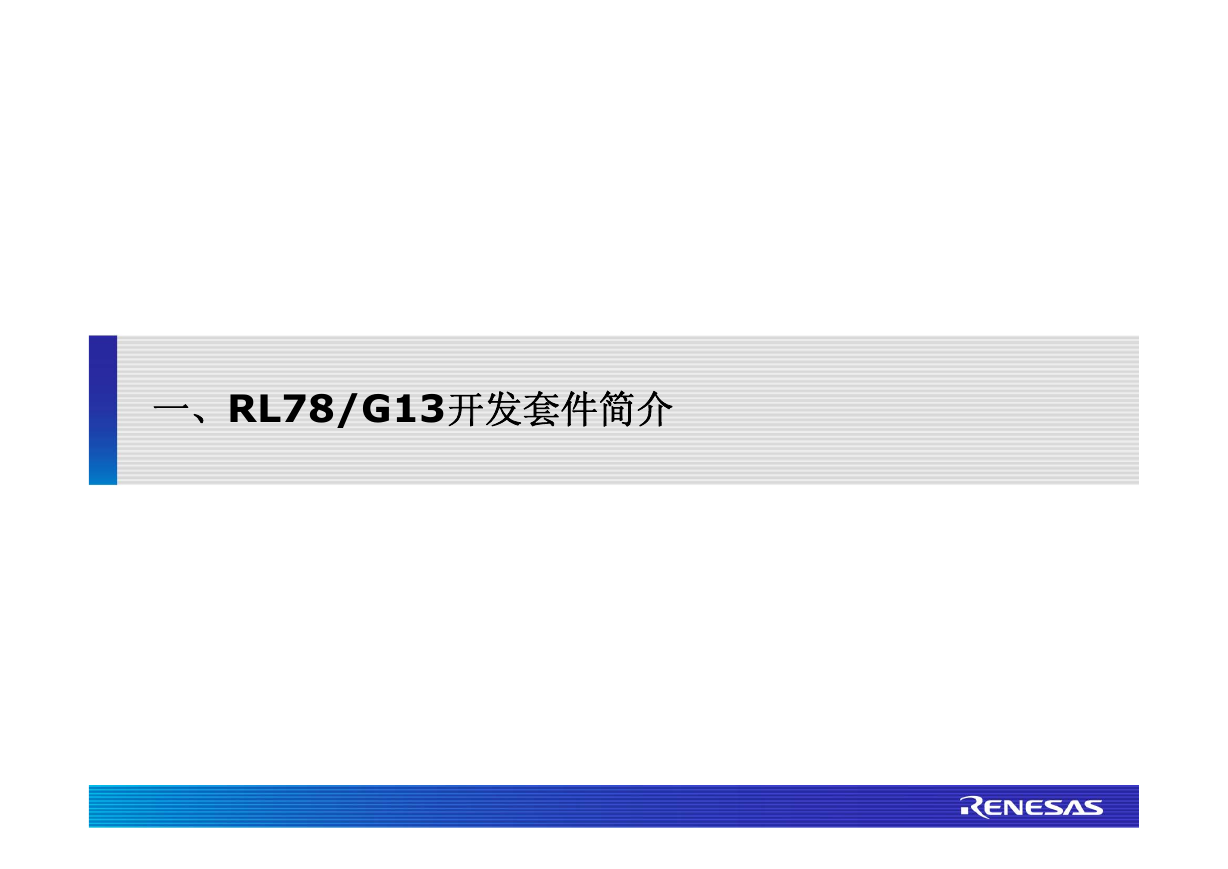

一、RL78/G13开发套件简介

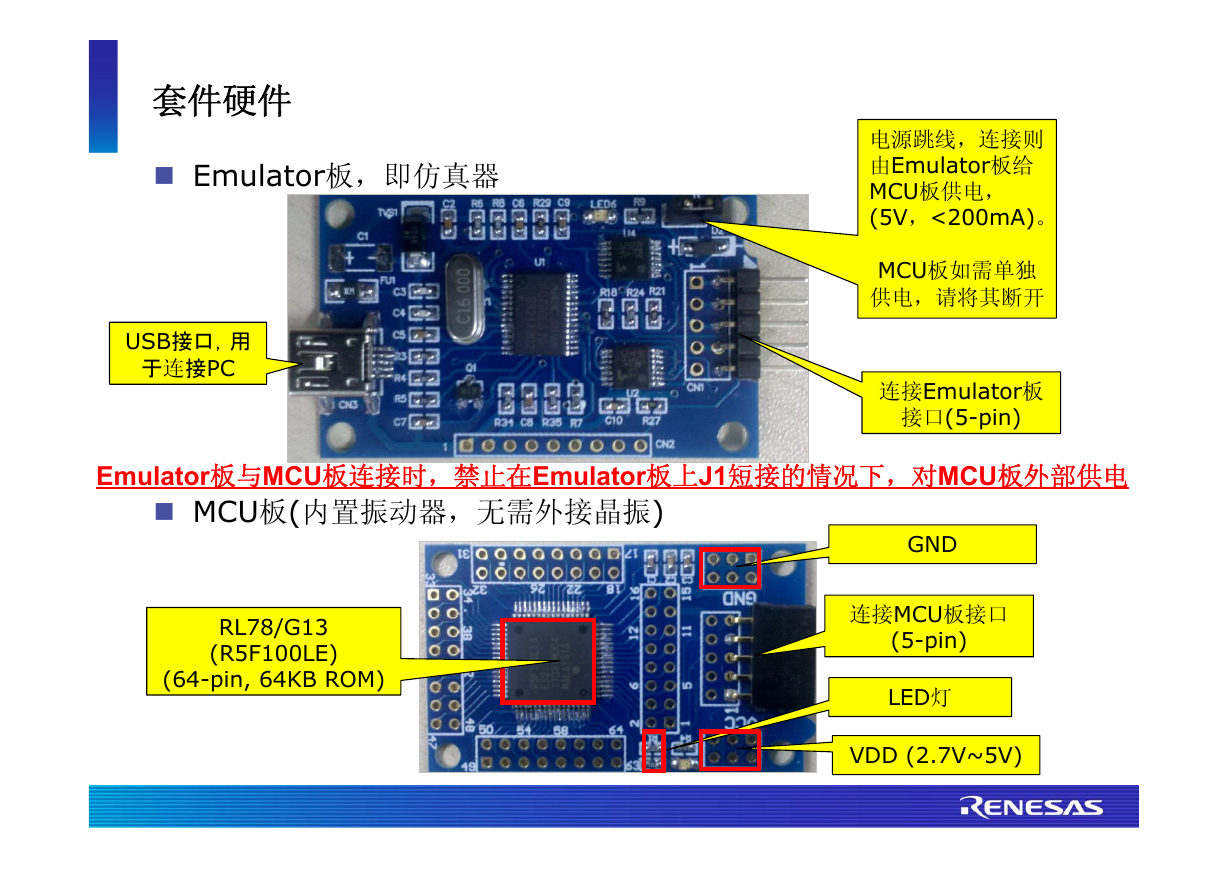

套件硬件 Emulator板，即仿真器 USB接口，用于连接PC 电源跳线，连接则由Emulator板给 MCU板供电， (5V，<200mA)。 MCU板如需单独供电，请将其断开连接Emulator板接口(5-pin) Emulator板与MCU板连接时，禁止在Emulator板上J1短接的情况下，对MCU板外部供电 MCU板(内置振动器，无需外接晶振) RL78/G13 (R5F100LE) (64-pin, 64KB ROM) GND 连接MCU板接口 (5-pin) LED灯 VDD (2.7V~5V)

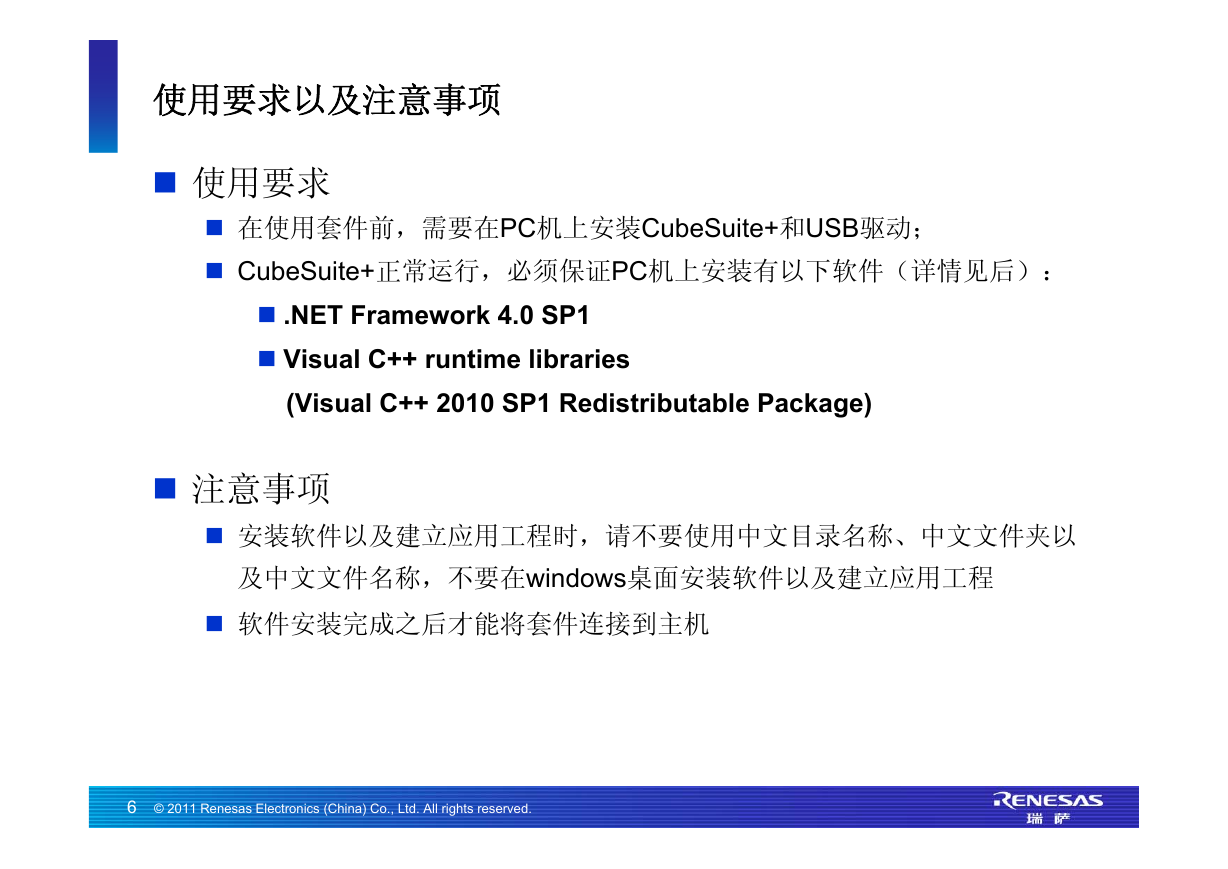

使用要求以及注意事项使用要求在使用套件前，需要在PC机上安装CubeSuite+和USB驱动； CubeSuite+正常运行，必须保证PC机上安装有以下软件（详情见后）： .NET Framework 4.0 SP1 Visual C++ runtime libraries (Visual C++ 2010 SP1 Redistributable Package) 注意事项安装软件以及建立应用工程时，请不要使用中文目录名称、中文文件夹以及中文文件名称，不要在windows桌面安装软件以及建立应用工程软件安装完成之后才能将套件连接到主机 6 © 2011 Renesas Electronics (China) Co., Ltd. All rights reserved.

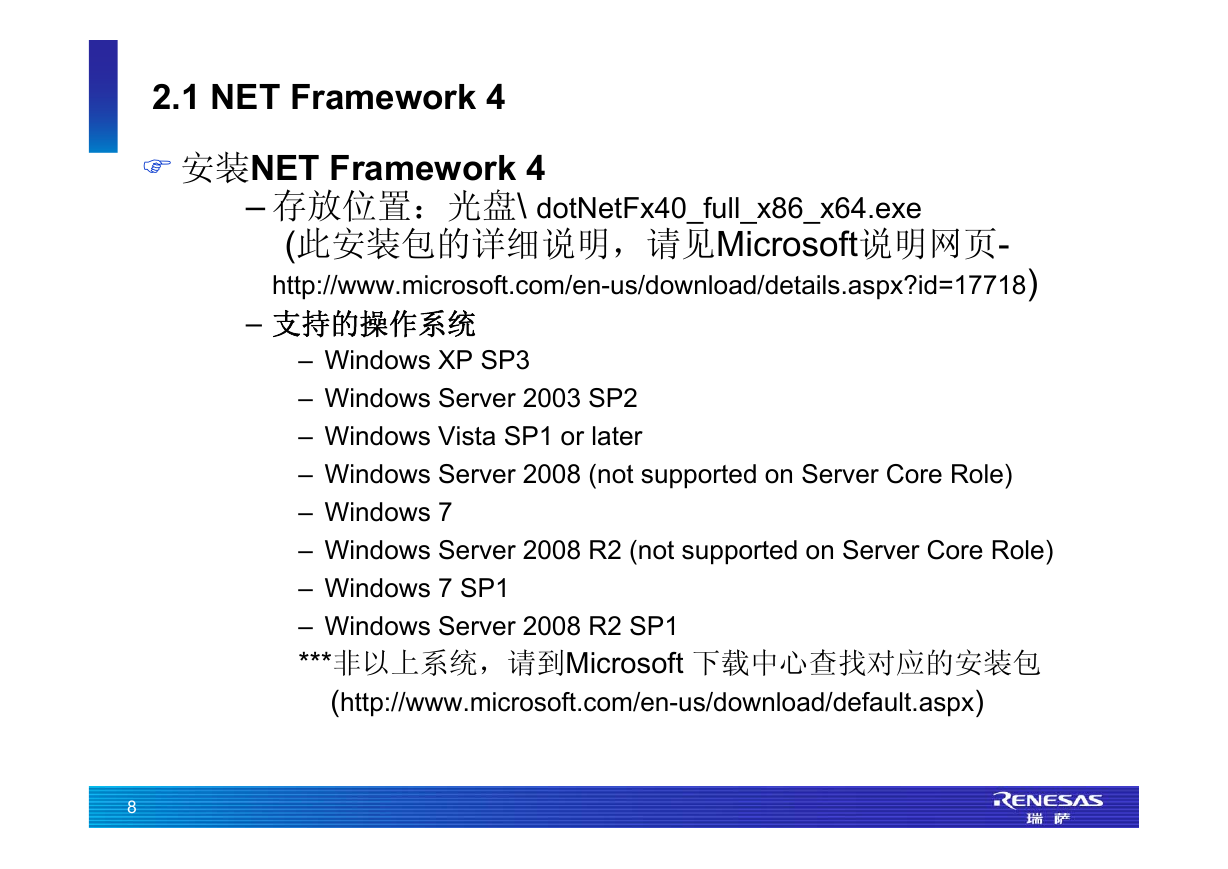

2.1 NET Framework 4 安装NET Framework 4 – 存放位置：光盘\ dotNetFx40_full_x86_x64.exe (此安装包的详细说明，请见Microsoft说明网页- http://www.microsoft.com/en-us/download/details.aspx?id=17718) – 支持的操作系统 – Windows XP SP3 – Windows Server 2003 SP2 – Windows Vista SP1 or later – Windows Server 2008 (not supported on Server Core Role) – Windows 7 – Windows Server 2008 R2 (not supported on Server Core Role) – Windows 7 SP1 – Windows Server 2008 R2 SP1 ***非以上系统，请到Microsoft 下载中心查找对应的安装包 (http://www.microsoft.com/en-us/download/default.aspx) 8
