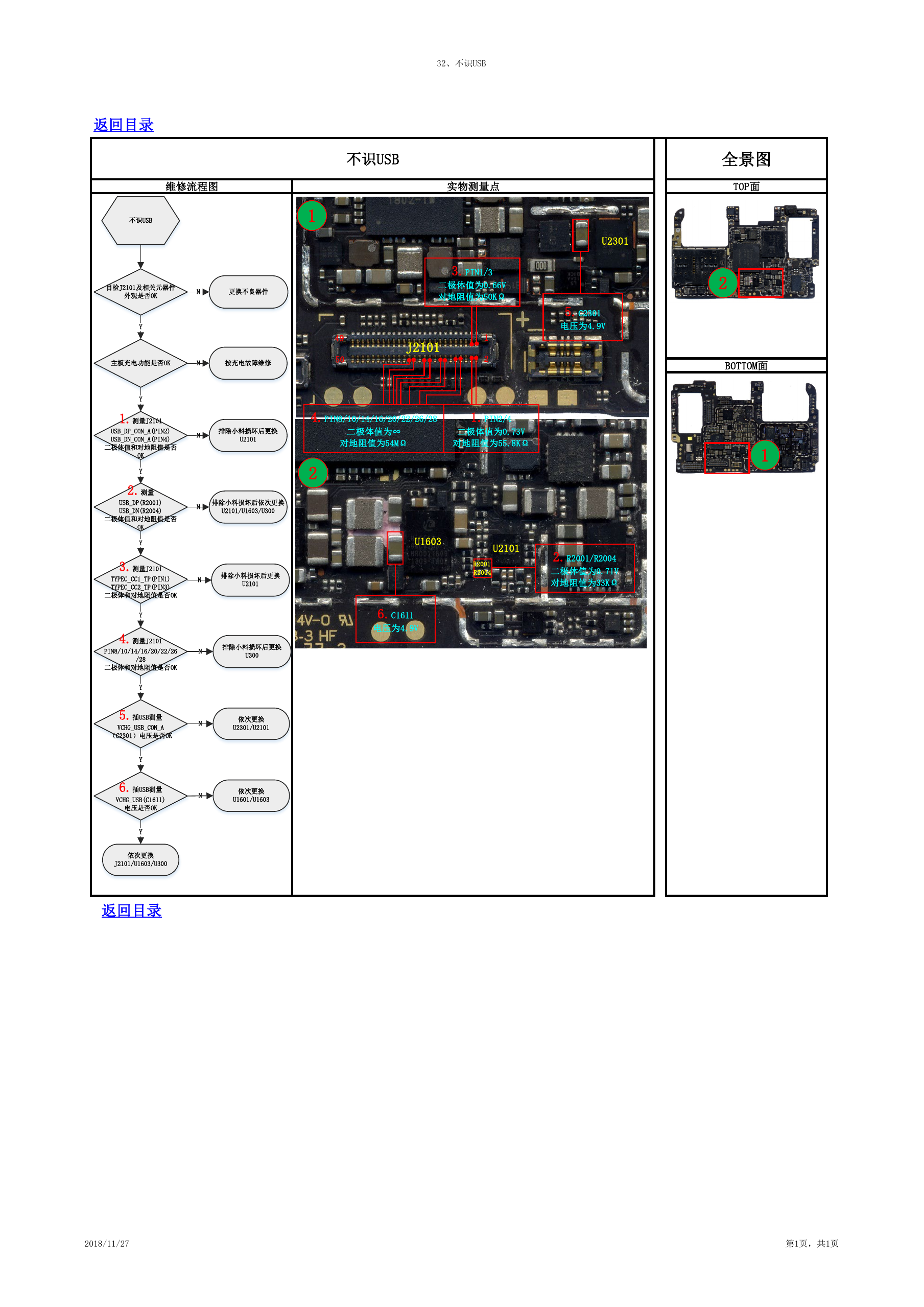

32、不识USB 返回目录 维修流程图 实物测量点 不识USB 不识USB 1 目检J2101及相关元器件 外观是否OK N 更换不良器件 Y 主板充电功能是否OK N 按充电故障维修 3.PIN1/3 二极体值为0.66V 对地阻值为50KΩ U2301 5.C2301 电压为4.9V 49 50 J2101 1 2 Y 1.测量J2101 USB_DP_CON_A(PIN2) USB_DN_CON_A(PIN4) 二极体值和对地阻值是否 OK Y 2.测量 USB_DP(R2001) USB_DN(R2004) 二极体值和对地阻值是否 OK Y 3.测量J2101 TYPEC_CC1_TP(PIN1) TYPEC_CC2_TP(PIN3) 二极体和对地阻值是否OK 排除小料损坏后更换 U2101 4.PIN8/10/14/16/20/22/26/28 1.PIN2/4 二极体值为∞ 对地阻值为54MΩ 二极体值为0.73V 对地阻值为55.8KΩ 2 排除小料损坏后依次更换 U2101/U1603/U300 N N N 排除小料损坏后更换 U2101 U1603 U2101 R2001 R2004 2.R2001/R2004 二极体值为0.71V 对地阻值为33KΩ Y 4.测量J2101 PIN8/10/14/16/20/22/26 N /28 二极体和对地阻值是否OK 排除小料损坏后更换 U300 6.C1611 电压为4.9V 全景图 TOP面 2 BOTTOM面 1 N N 依次更换 U2301/U2101 依次更换 U1601/U1603 Y 5.插USB测量 VCHG_USB_CON_A (C2301)电压是否OK Y 6.插USB测量 VCHG_USB(C1611) 电压是否OK Y 依次更换 J2101/U1603/U300 返回目录 2018/11/27 第1页,共1页
