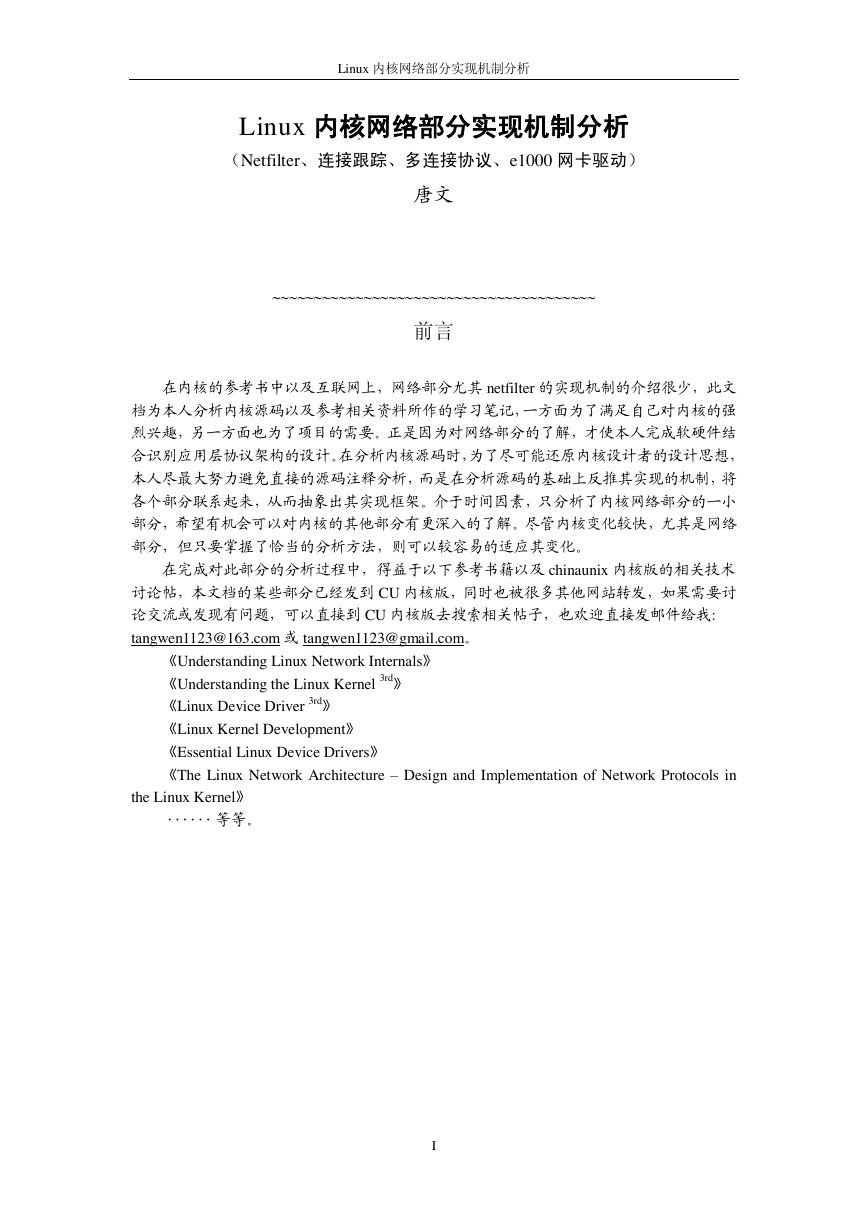

Linux 内核网络部分实现机制分析 Linux 内核网络部分实现机制分析（Netfilter、连接跟踪、多连接协议、e1000 网卡驱动）唐文 ~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~ 前言在内核的参考书中以及互联网上，网络部分尤其netfilter 的实现机制的介绍很少，此文档为本人分析内核源码以及参考相关资料所作的学习笔记，一方面为了满足自己对内核的强烈兴趣，另一方面也为了项目的需要。正是因为对网络部分的了解，才使本人完成软硬件结合识别应用层协议架构的设计。在分析内核源码时，为了尽可能还原内核设计者的设计思想，本人尽最大努力避免直接的源码注释分析，而是在分析源码的基础上反推其实现的机制，将各个部分联系起来，从而抽象出其实现框架。介于时间因素，只分析了内核网络部分的一小部分，希望有机会可以对内核的其他部分有更深入的了解。尽管内核变化较快，尤其是网络部分，但只要掌握了恰当的分析方法，则可以较容易的适应其变化。在完成对此部分的分析过程中，得益于以下参考书籍以及 chinaunix 内核版的相关技术讨论帖，本文档的某些部分已经发到 CU 内核版，同时也被很多其他网站转发，如果需要讨论交流或发现有问题，可以直接到 CU 内核版去搜索相关帖子，也欢迎直接发邮件给我: tangwen1123@163.com 或 tangwen1123@gmail.com。《Understanding Linux Network Internals》《Understanding the Linux Kernel 3rd》《Linux Device Driver 3rd》《Linux Kernel Development》《Essential Linux Device Drivers》《The Linux Network Architecture – Design and Implementation of Network Protocols in the Linux Kernel》 ······等等。 I

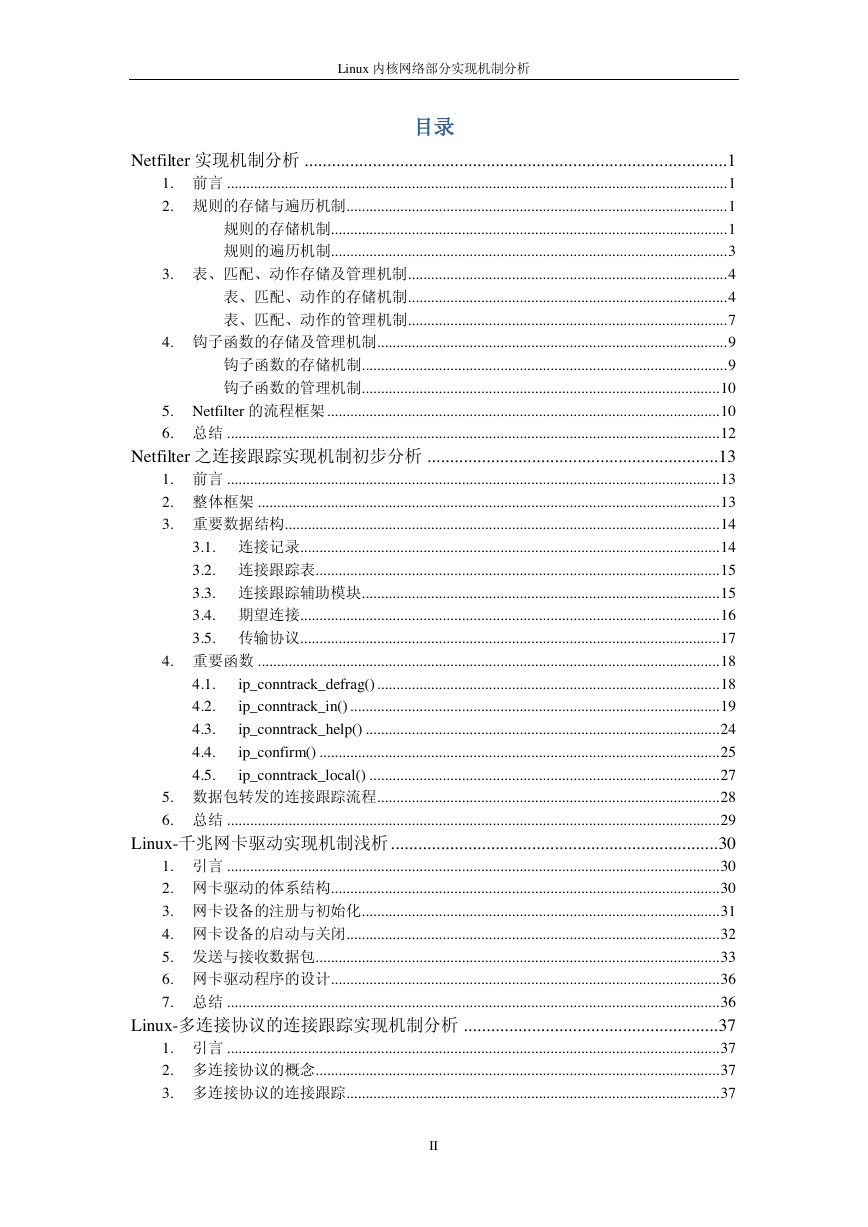

Linux 内核网络部分实现机制分析目录 Netfilter 实现机制分析 ............................................................................................. 1 1. 前言 .................................................................................................................................. 1 2. 规则的存储与遍历机制 ................................................................................................... 1 规则的存储机制....................................................................................................... 1 规则的遍历机制....................................................................................................... 3 3. 表、匹配、动作存储及管理机制 ................................................................................... 4 表、匹配、动作的存储机制 ................................................................................... 4 表、匹配、动作的管理机制 ................................................................................... 7 4. 钩子函数的存储及管理机制 ........................................................................................... 9 钩子函数的存储机制............................................................................................... 9 钩子函数的管理机制............................................................................................. 10 5. Netfilter 的流程框架 ...................................................................................................... 10 6. 总结 ................................................................................................................................ 12 Netfilter 之连接跟踪实现机制初步分析 ................................................................ 13 1. 前言 ................................................................................................................................ 13 2. 整体框架 ........................................................................................................................ 13 3. 重要数据结构................................................................................................................. 14 3.1. 连接记录............................................................................................................. 14 3.2. 连接跟踪表......................................................................................................... 15 3.3. 连接跟踪辅助模块 ............................................................................................. 15 3.4. 期望连接............................................................................................................. 16 3.5. 传输协议............................................................................................................. 17 4. 重要函数 ........................................................................................................................ 18 4.1. ip_conntrack_defrag() ......................................................................................... 18 4.2. ip_conntrack_in() ................................................................................................ 19 4.3. ip_conntrack_help() ............................................................................................ 24 4.4. ip_confirm() ........................................................................................................ 25 4.5. ip_conntrack_local() ........................................................................................... 27 5. 数据包转发的连接跟踪流程 ......................................................................................... 28 6. 总结 ................................................................................................................................ 29 Linux-千兆网卡驱动实现机制浅析 ........................................................................ 30 1. 引言 ................................................................................................................................ 30 2. 网卡驱动的体系结构..................................................................................................... 30 3. 网卡设备的注册与初始化 ............................................................................................. 31 4. 网卡设备的启动与关闭 ................................................................................................. 32 5. 发送与接收数据包......................................................................................................... 33 6. 网卡驱动程序的设计..................................................................................................... 36 7. 总结 ................................................................................................................................ 36 Linux-多连接协议的连接跟踪实现机制分析 ........................................................ 37 1. 引言 ................................................................................................................................ 37 2. 多连接协议的概念......................................................................................................... 37 3. 多连接协议的连接跟踪 ................................................................................................. 37 II

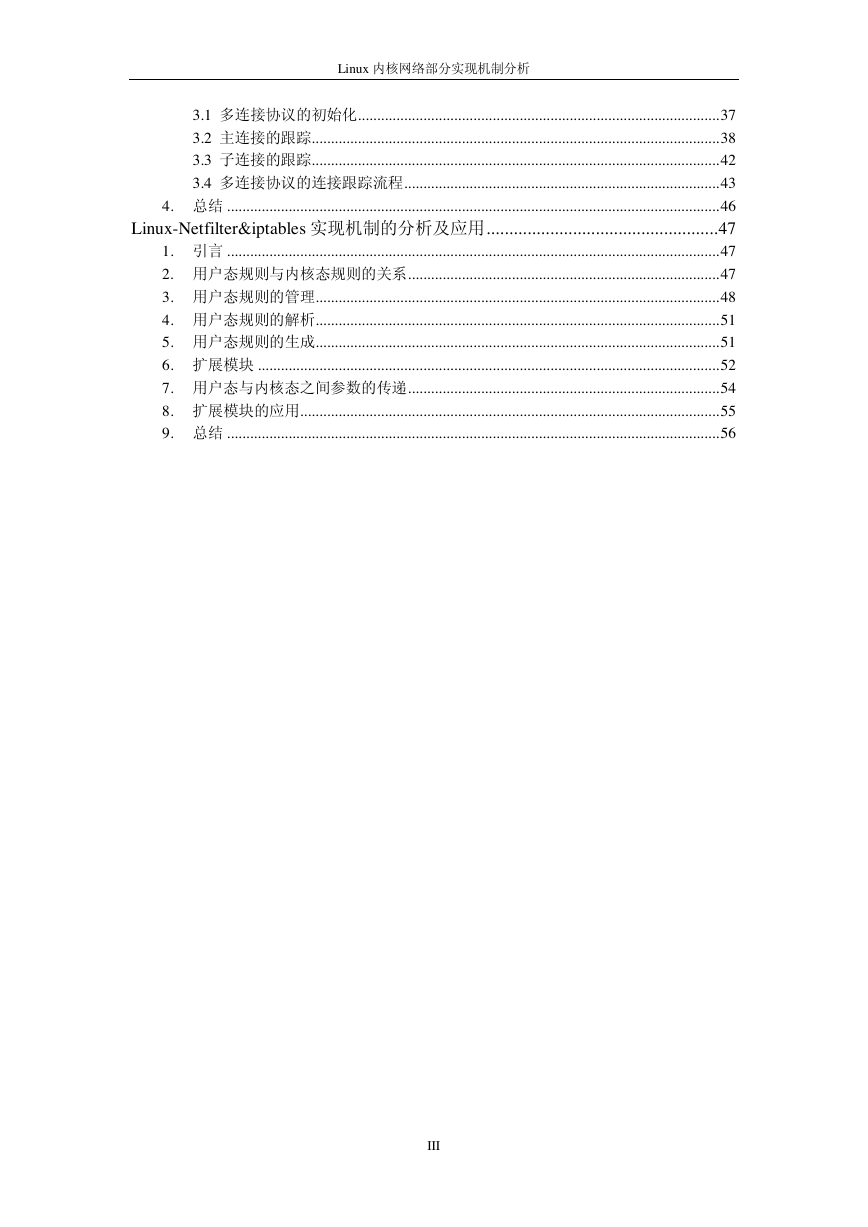

Linux 内核网络部分实现机制分析 3.1 多连接协议的初始化 .............................................................................................. 37 3.2 主连接的跟踪.......................................................................................................... 38 3.3 子连接的跟踪.......................................................................................................... 42 3.4 多连接协议的连接跟踪流程 .................................................................................. 43 4. 总结 ................................................................................................................................ 46 Linux-Netfilter&iptables 实现机制的分析及应用 ................................................... 47 1. 引言 ................................................................................................................................ 47 2. 用户态规则与内核态规则的关系 ................................................................................. 47 3. 用户态规则的管理......................................................................................................... 48 4. 用户态规则的解析......................................................................................................... 51 5. 用户态规则的生成......................................................................................................... 51 6. 扩展模块 ........................................................................................................................ 52 7. 用户态与内核态之间参数的传递 ................................................................................. 54 8. 扩展模块的应用............................................................................................................. 55 9. 总结 ................................................................................................................................ 56 III

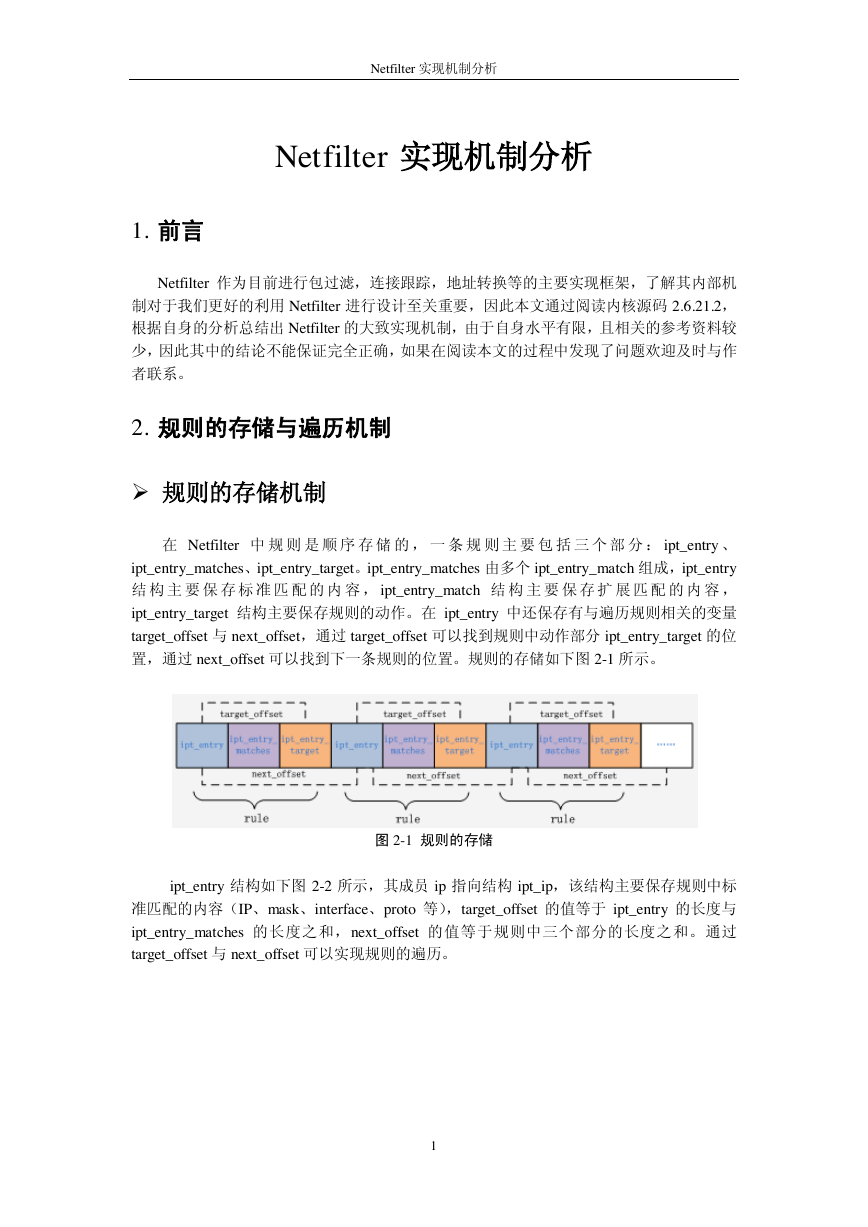

Netfilter 实现机制分析 Netfilter 实现机制分析 1. 前言 Netfilter 作为目前进行包过滤，连接跟踪，地址转换等的主要实现框架，了解其内部机制对于我们更好的利用 Netfilter 进行设计至关重要，因此本文通过阅读内核源码 2.6.21.2，根据自身的分析总结出 Netfilter 的大致实现机制，由于自身水平有限，且相关的参考资料较少，因此其中的结论不能保证完全正确，如果在阅读本文的过程中发现了问题欢迎及时与作者联系。 2. 规则的存储与遍历机制规则的存储机制在 Netfilter 中规则是顺序存储的，一条规则主要包括三个部分： ipt_entry 、 ipt_entry_matches、ipt_entry_target。ipt_entry_matches 由多个 ipt_entry_match 组成，ipt_entry 结构主要保存标准匹配的内容， ipt_entry_match 结构主要保存扩展匹配的内容， ipt_entry_target 结构主要保存规则的动作。在 ipt_entry 中还保存有与遍历规则相关的变量 target_offset 与 next_offset，通过 target_offset 可以找到规则中动作部分 ipt_entry_target 的位置，通过 next_offset 可以找到下一条规则的位置。规则的存储如下图 2-1 所示。图 2-1 规则的存储 ipt_entry 结构如下图 2-2 所示，其成员 ip 指向结构 ipt_ip，该结构主要保存规则中标准匹配的内容（IP、mask、interface、proto 等），target_offset 的值等于 ipt_entry 的长度与 ipt_entry_matches 的长度之和，next_offset 的值等于规则中三个部分的长度之和。通过 target_offset 与 next_offset 可以实现规则的遍历。 1

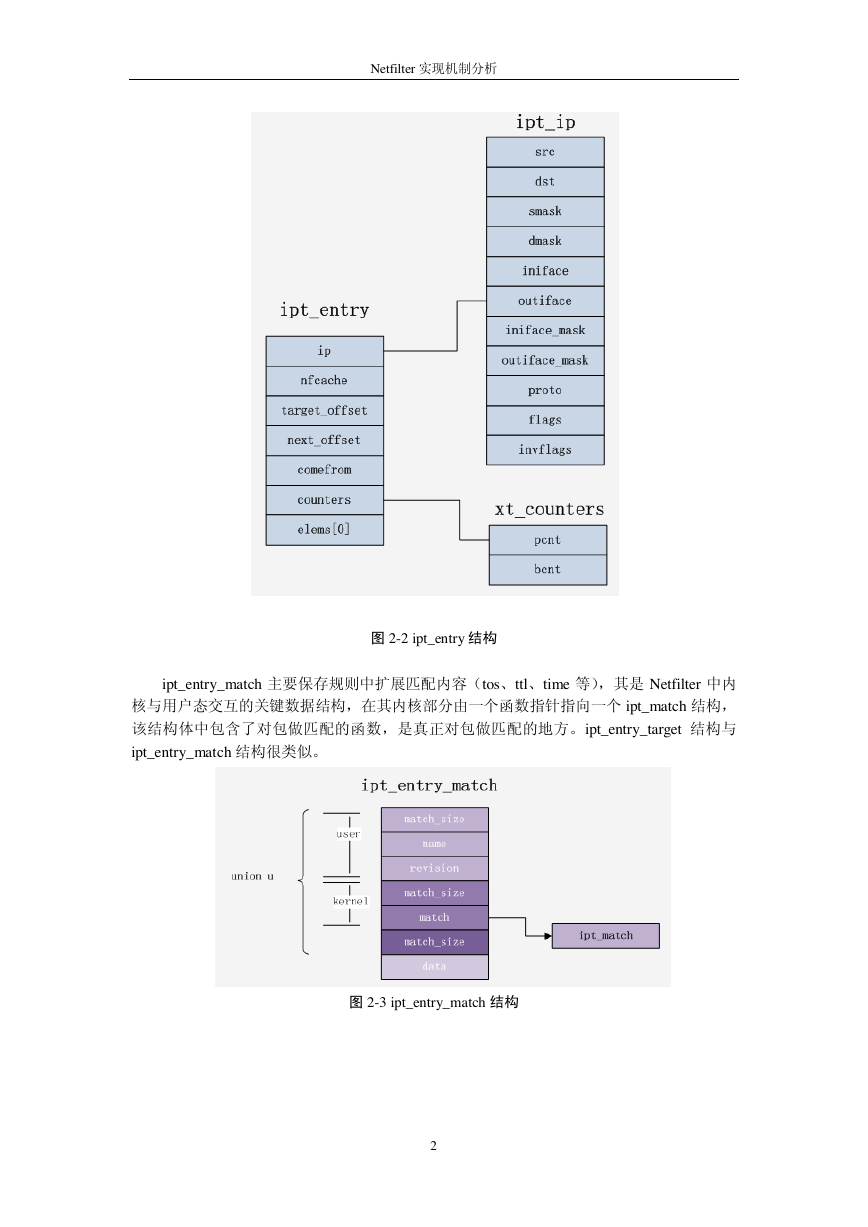

Netfilter 实现机制分析图 2-2 ipt_entry 结构 ipt_entry_match 主要保存规则中扩展匹配内容（tos、ttl、time 等），其是 Netfilter 中内核与用户态交互的关键数据结构，在其内核部分由一个函数指针指向一个 ipt_match 结构，该结构体中包含了对包做匹配的函数，是真正对包做匹配的地方。ipt_entry_target 结构与 ipt_entry_match 结构很类似。图 2-3 ipt_entry_match 结构 2

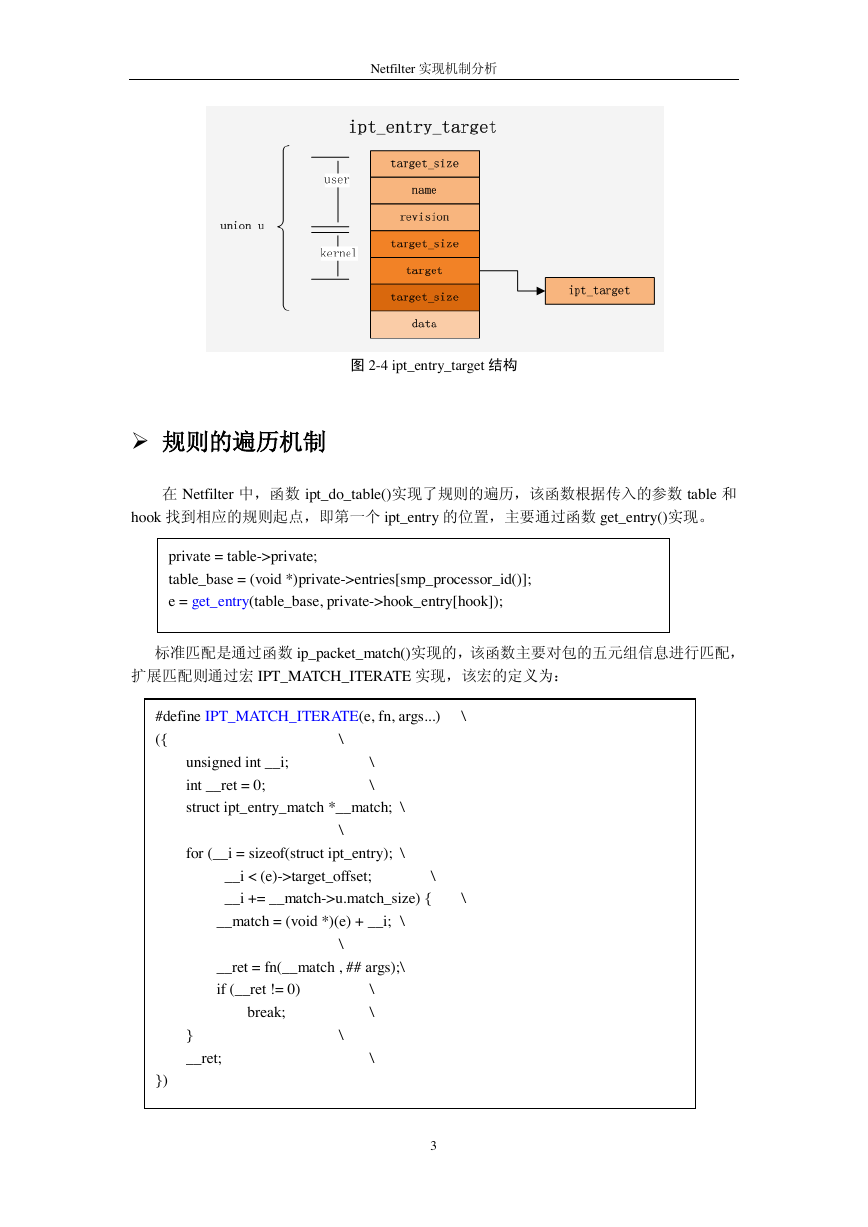

Netfilter 实现机制分析图 2-4 ipt_entry_target 结构规则的遍历机制在 Netfilter 中，函数 ipt_do_table()实现了规则的遍历，该函数根据传入的参数 table 和 hook 找到相应的规则起点，即第一个 ipt_entry 的位置，主要通过函数 get_entry()实现。 private = table->private; table_base = (void *)private->entries[smp_processor_id()]; e = get_entry(table_base, private->hook_entry[hook]); 标准匹配是通过函数 ip_packet_match()实现的，该函数主要对包的五元组信息进行匹配，扩展匹配则通过宏 IPT_MATCH_ITERATE实现，该宏的定义为： #define IPT_MATCH_ITERATE(e, fn, args...) \ ({ \ unsigned int __i; \ int __ret = 0; \ struct ipt_entry_match *__match; \ \ for (__i = sizeof(struct ipt_entry); \ __i < (e)->target_offset; \ __i += __match->u.match_size) { \ __match = (void *)(e) + __i; \ \ __ret = fn(__match , ## args); \ if (__ret != 0) \ break; \ } \ __ret; \ }) 3

Netfilter 实现机制分析宏 IPT_MATCH_ITERATE依次调用各个 ipt_entry_match 所指向的 ipt_match 中 match() 处理数据包，在 for 循环中使用了 terget_offset 位置变量查找 match 的位置。在对数据包进行了匹配后，接着需要进行相应的动作处理，通过函数 ipt_get_target()获取规则动作 ipt_entry_target 的位置： static __inline__ struct ipt_entry_target * ipt_get_target(struct ipt_entry *e) { return (void *)e + e->target_offset; } 如果还需要继续遍历下一条规则，则继续执行以下语句以找到下一条规则的开始位置： e = (void *)e + e->next_offset; 3. 表、匹配、动作存储及管理机制表、匹配、动作的存储机制规则中所使用到的 match、target、table 使用全局变量 xt_af 所指向的相应链表保存，这些链表是在对 Netfilter 进行初始化或匹配模块扩展时进行更新的，在初始化时，默认的表及动作则添加到相应的链表中。Netfilter 实现了很好的扩展性，如需要对数据包的时间进行匹配，则在 match 的链表中需要首先增加 time 扩展匹配模块，在相应的规则中则通过指向该 time 模块所对应的函数 match()以进行时间的匹配。xt_af 是个一维数组，其按照协议族的不同分别存储，目前我们常用的协议族主要是 AF_INET。 4

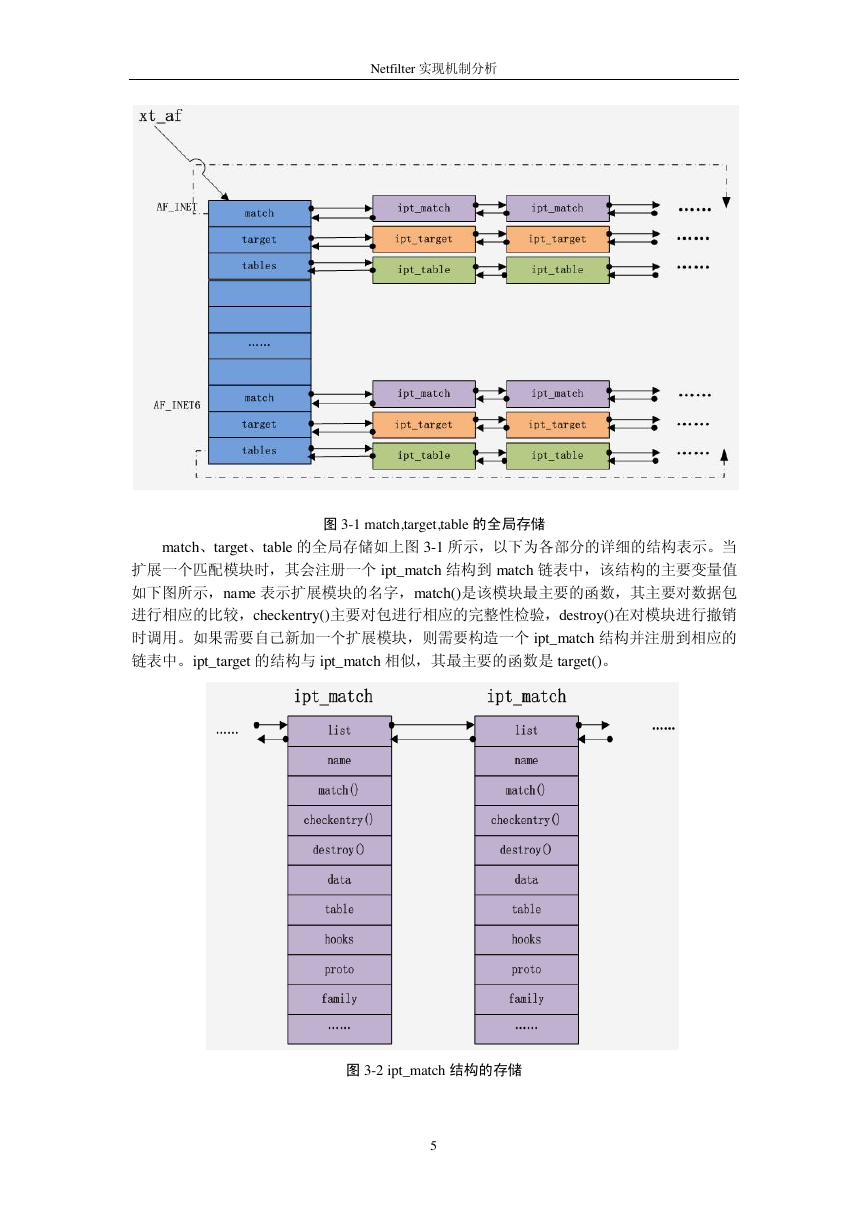

Netfilter 实现机制分析图 3-1 match,target,table 的全局存储 match、target、table 的全局存储如上图 3-1 所示，以下为各部分的详细的结构表示。当扩展一个匹配模块时，其会注册一个 ipt_match 结构到 match 链表中，该结构的主要变量值如下图所示，name 表示扩展模块的名字，match()是该模块最主要的函数，其主要对数据包进行相应的比较，checkentry()主要对包进行相应的完整性检验，destroy()在对模块进行撤销时调用。如果需要自己新加一个扩展模块，则需要构造一个 ipt_match 结构并注册到相应的链表中。ipt_target 的结构与 ipt_match 相似，其最主要的函数是 target()。图 3-2 ipt_match 结构的存储 5
