华索数码影音-MR530F说明书.pdf

发布时间：2022-05-22 发布人：admin 分类：说明书资料大小：0.44M 资料格式：pdf 举报版权申诉

第1页 / 共19页

第2页 / 共19页

第3页 / 共19页

第4页 / 共19页

第5页 / 共19页

第6页 / 共19页

第7页 / 共19页

第8页 / 共19页

文本预览

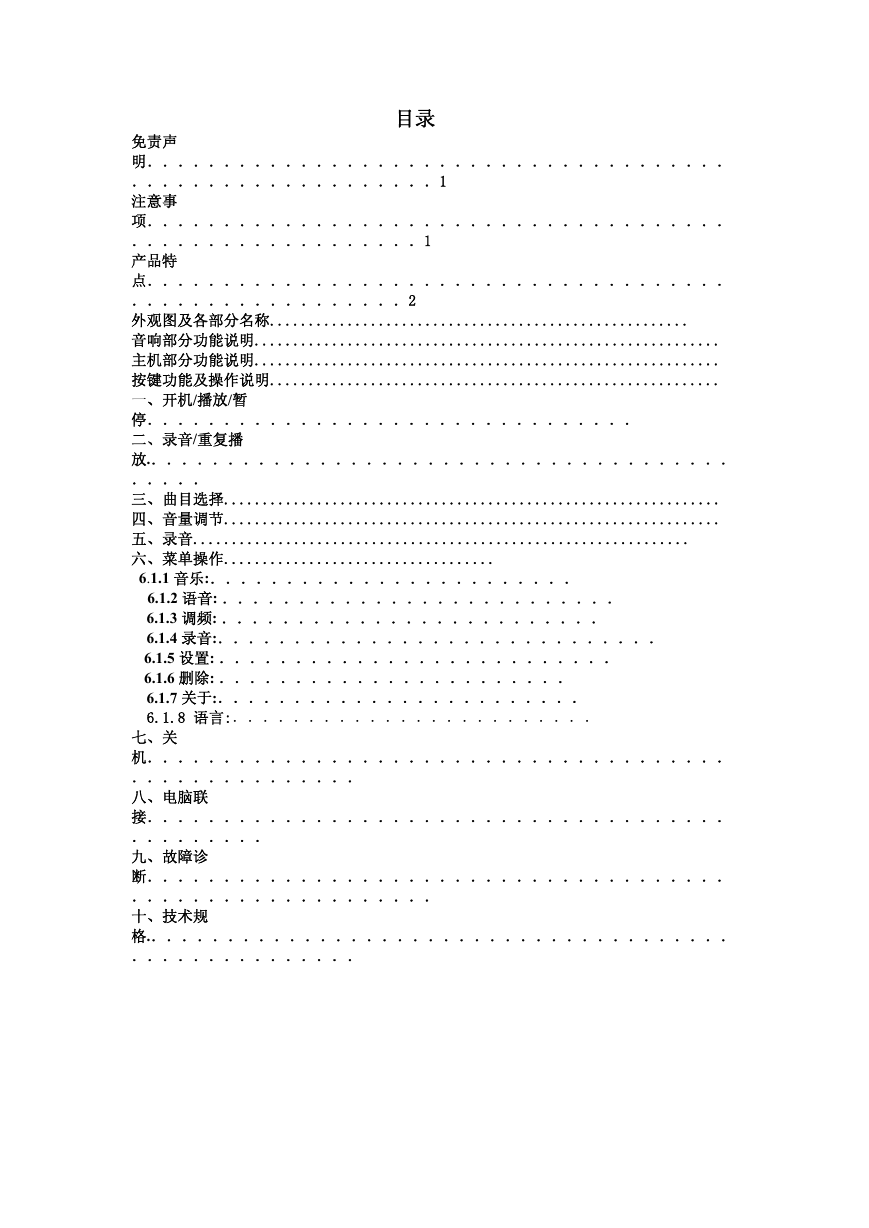

目录免责声明．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．1 注意事项．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．1 产品特点．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．2 外观图及各部分名称...................................................... 音响部分功能说明............................................................ 主机部分功能说明............................................................ 按键功能及操作说明.......................................................... 一、开机/播放/暂停．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．二、录音/重复播放.．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．三、曲目选择................................................................ 四、音量调节................................................................ 五、录音................................................................ 六、菜单操作................................... 6.1.1 音乐:．．．．．．．．．．．．．．．．．．．．．．．． 6.1.2 语音: ．．．．．．．．．．．．．．．．．．．．．．．．．． 6.1.3 调频: ．．．．．．．．．．．．．．．．．．．．．．．．． 6.1.4 录音:．．．．．．．．．．．．．．．．．．．．．．．．．．．．． 6.1.5 设置: ．．．．．．．．．．．．．．．．．．．．．．．．．． 6.1.6 删除: ．．．．．．．．．．．．．．．．．．．．．．． 6.1.7 关于:．．．．．．．．．．．．．．．．．．．．．．．． 6.1.8 语言:．．．．．．．．．．．．．．．．．．．．．．．．七、关机．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．八、电脑联接．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．九、故障诊断．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．十、技术规格.．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．

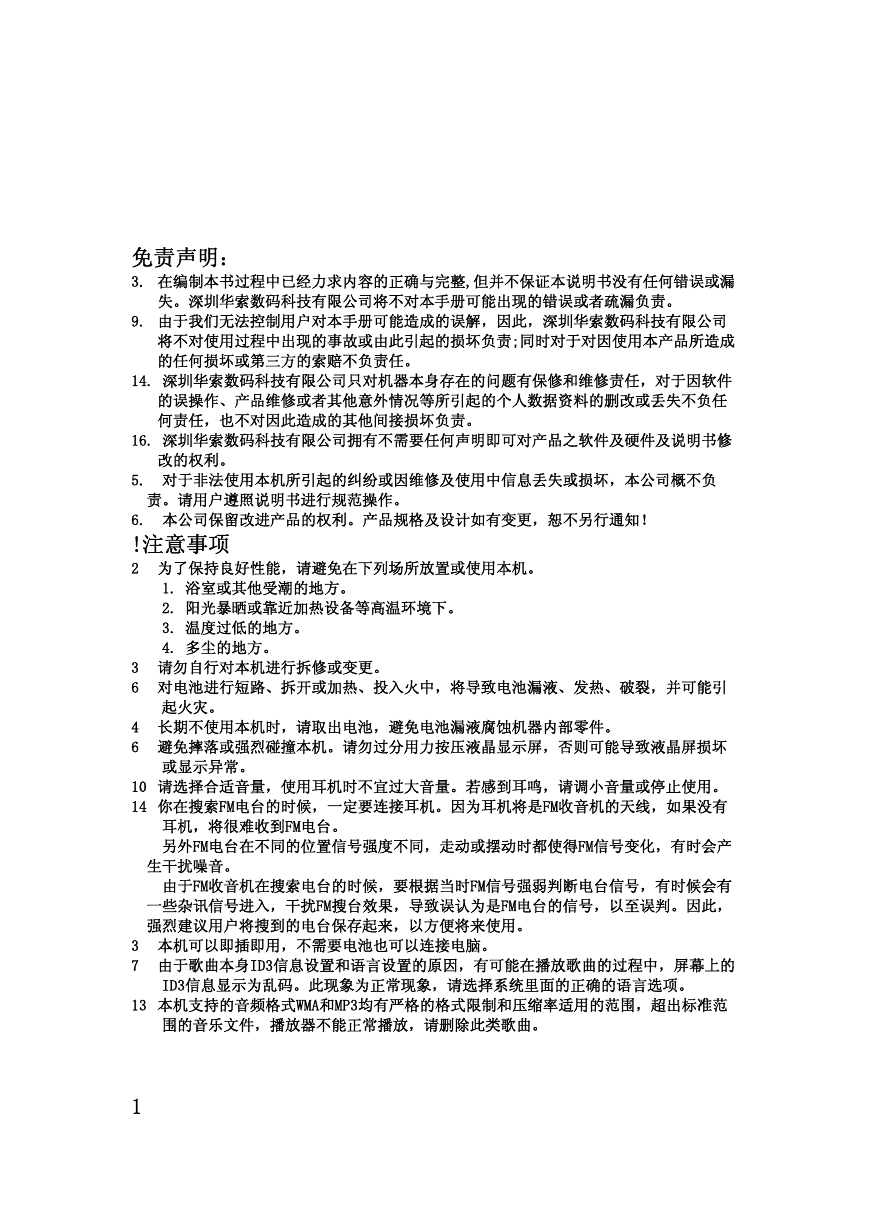

免责声明： 3. 在编制本书过程中已经力求内容的正确与完整,但并不保证本说明书没有任何错误或漏失。深圳华索数码科技有限公司将不对本手册可能出现的错误或者疏漏负责。 9. 由于我们无法控制用户对本手册可能造成的误解，因此，深圳华索数码科技有限公司将不对使用过程中出现的事故或由此引起的损坏负责;同时对于对因使用本产品所造成的任何损坏或第三方的索赔不负责任。 14. 深圳华索数码科技有限公司只对机器本身存在的问题有保修和维修责任，对于因软件的误操作、产品维修或者其他意外情况等所引起的个人数据资料的删改或丢失不负任何责任，也不对因此造成的其他间接损坏负责。 16. 深圳华索数码科技有限公司拥有不需要任何声明即可对产品之软件及硬件及说明书修改的权利。 5. 对于非法使用本机所引起的纠纷或因维修及使用中信息丢失或损坏，本公司概不负责。请用户遵照说明书进行规范操作。 6. 本公司保留改进产品的权利。产品规格及设计如有变更，恕不另行通知！ !注意事项 2 为了保持良好性能，请避免在下列场所放置或使用本机。 1. 浴室或其他受潮的地方。 2. 阳光暴晒或靠近加热设备等高温环境下。 3. 温度过低的地方。 4. 多尘的地方。 3 请勿自行对本机进行拆修或变更。 6 对电池进行短路、拆开或加热、投入火中，将导致电池漏液、发热、破裂，并可能引起火灾。 4 长期不使用本机时，请取出电池，避免电池漏液腐蚀机器内部零件。 6 避免摔落或强烈碰撞本机。请勿过分用力按压液晶显示屏，否则可能导致液晶屏损坏或显示异常。 10 请选择合适音量，使用耳机时不宜过大音量。若感到耳鸣，请调小音量或停止使用。 14 你在搜索FM电台的时候，一定要连接耳机。因为耳机将是FM收音机的天线，如果没有耳机，将很难收到FM电台。另外FM电台在不同的位置信号强度不同，走动或摆动时都使得FM信号变化，有时会产生干扰噪音。由于FM收音机在搜索电台的时候，要根据当时FM信号强弱判断电台信号，有时候会有一些杂讯信号进入，干扰FM搜台效果，导致误认为是FM电台的信号，以至误判。因此，强烈建议用户将搜到的电台保存起来，以方便将来使用。 3 本机可以即插即用，不需要电池也可以连接电脑。 7 由于歌曲本身ID3信息设置和语言设置的原因，有可能在播放歌曲的过程中，屏幕上的 ID3信息显示为乱码。此现象为正常现象，请选择系统里面的正确的语言选项。 13 本机支持的音频格式WMA和MP3均有严格的格式限制和压缩率适用的范围，超出标准范围的音乐文件，播放器不能正常播放，请删除此类歌曲。 1

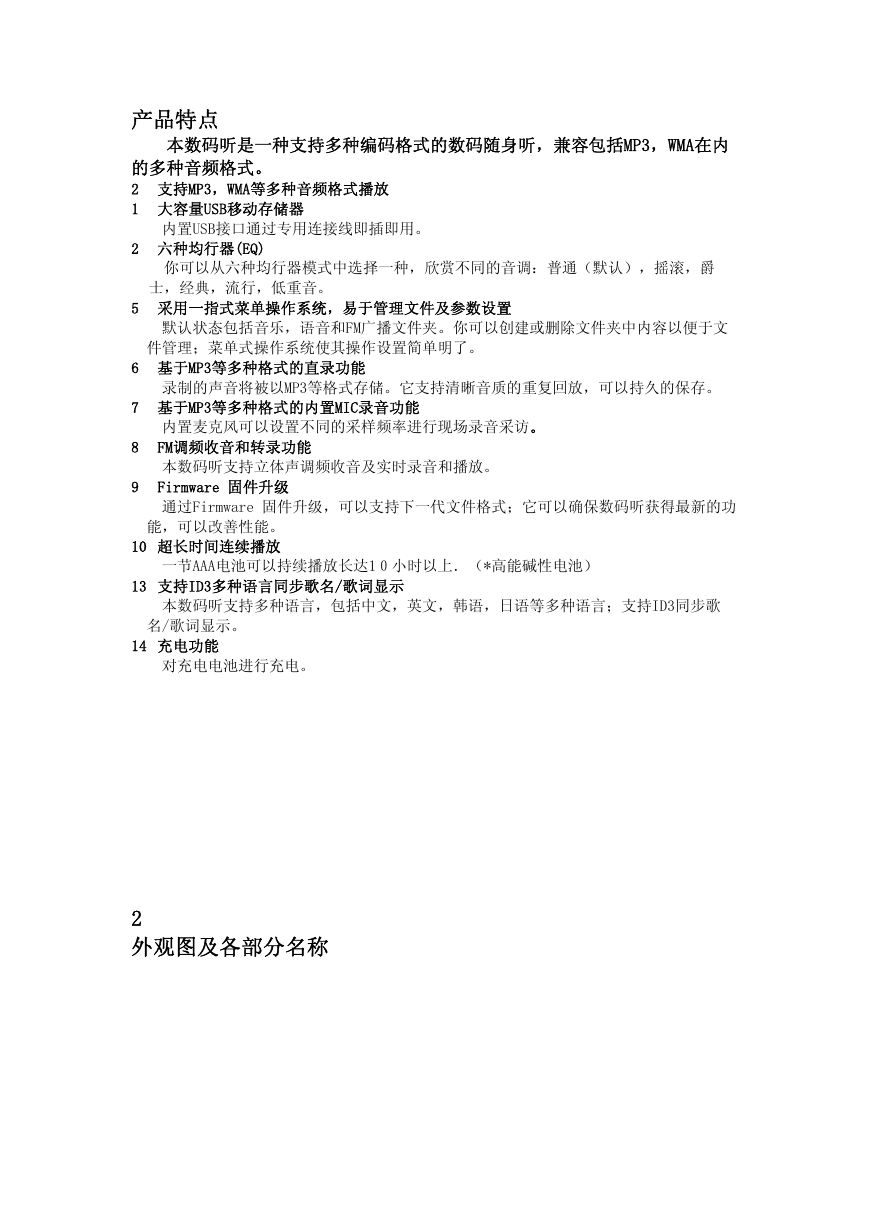

产品特点本数码听是一种支持多种编码格式的数码随身听，兼容包括MP3，WMA在内的多种音频格式。 2 支持MP3，WMA等多种音频格式播放 1 大容量USB移动存储器内置USB接口通过专用连接线即插即用。 2 六种均行器(EQ) 你可以从六种均行器模式中选择一种，欣赏不同的音调：普通（默认），摇滚，爵士，经典，流行，低重音。 5 采用一指式菜单操作系统，易于管理文件及参数设置默认状态包括音乐，语音和FM广播文件夹。你可以创建或删除文件夹中内容以便于文件管理；菜单式操作系统使其操作设置简单明了。 6 基于MP3等多种格式的直录功能录制的声音将被以MP3等格式存储。它支持清晰音质的重复回放，可以持久的保存。 7 基于MP3等多种格式的内置MIC录音功能内置麦克风可以设置不同的采样频率进行现场录音采访。 8 FM调频收音和转录功能本数码听支持立体声调频收音及实时录音和播放。 9 Firmware 固件升级通过Firmware 固件升级，可以支持下一代文件格式；它可以确保数码听获得最新的功能，可以改善性能。 10 超长时间连续播放一节AAA电池可以持续播放长达1０小时以上．（*高能碱性电池） 13 支持ID3多种语言同步歌名/歌词显示本数码听支持多种语言，包括中文，英文，韩语，日语等多种语言；支持ID3同步歌名/歌词显示。 14 充电功能对充电电池进行充电。 2 外观图及各部分名称

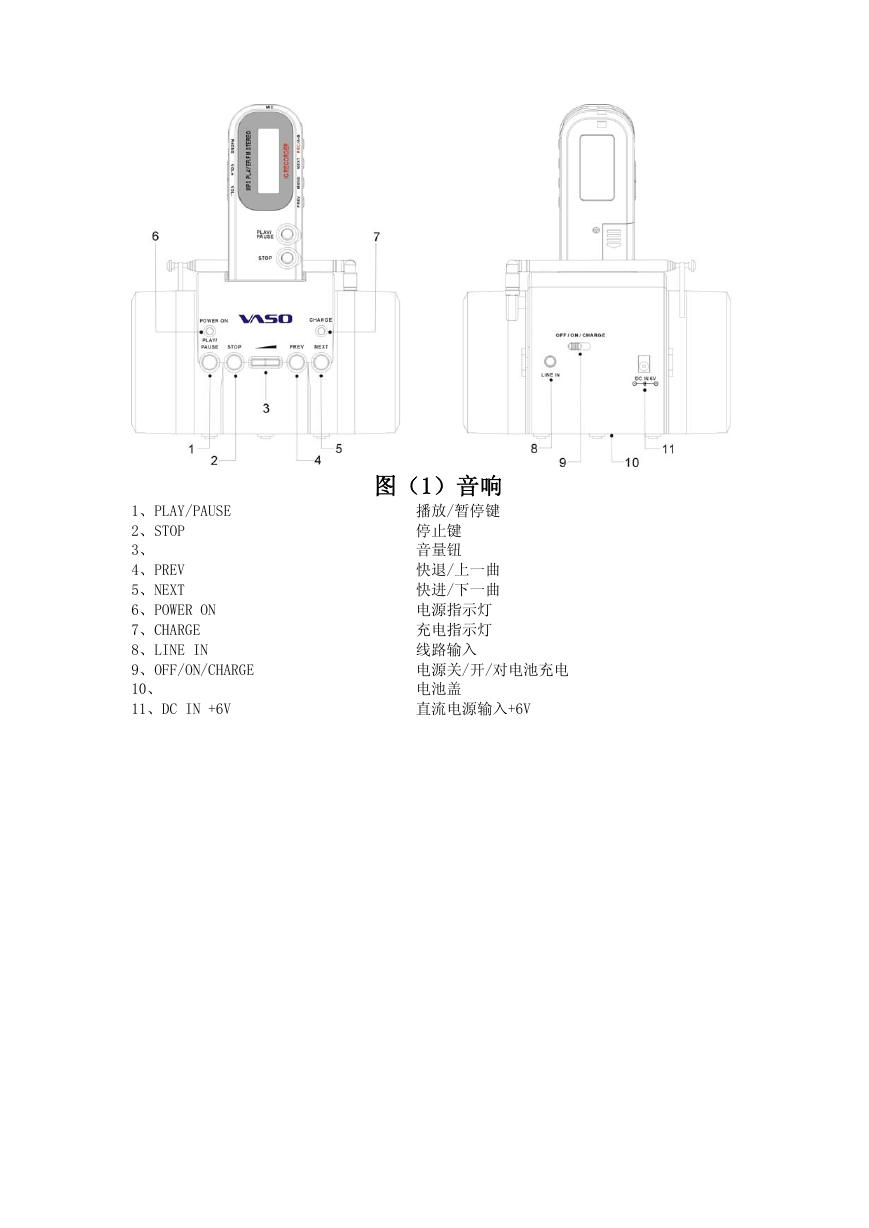

图（1）音响 1、PLAY/PAUSE 播放/暂停键 2、STOP 停止键 3、音量钮 4、PREV 快退/上一曲 5、NEXT 快进/下一曲 6、POWER ON 电源指示灯 7、CHARGE 充电指示灯 8、LINE IN 线路输入 9、OFF/ON/CHARGE 电源关/开/对电池充电 10、电池盖 11、DC IN +6V 直流电源输入+6V

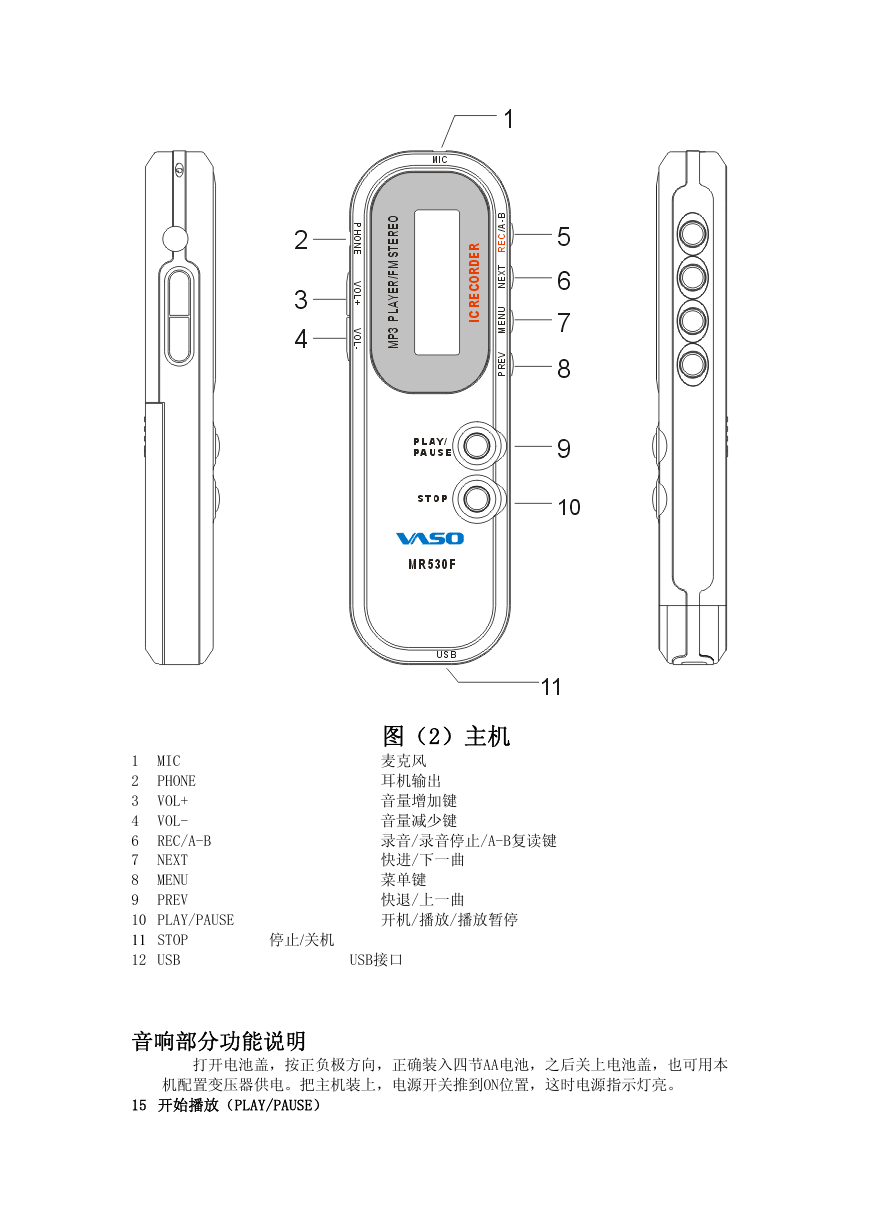

图（2）主机 1 MIC 麦克风 2 PHONE 耳机输出 3 VOL+ 音量增加键 4 VOL- 音量减少键 6 REC/A-B 录音/录音停止/A-B复读键 7 NEXT 快进/下一曲 8 MENU 菜单键 9 PREV 快退/上一曲 10 PLAY/PAUSE 开机/播放/播放暂停 11 STOP 停止/关机 12 USB USB接口音响部分功能说明打开电池盖，按正负极方向，正确装入四节AA电池，之后关上电池盖，也可用本机配置变压器供电。把主机装上，电源开关推到ON位置，这时电源指示灯亮。 15 开始播放（PLAY/PAUSE）

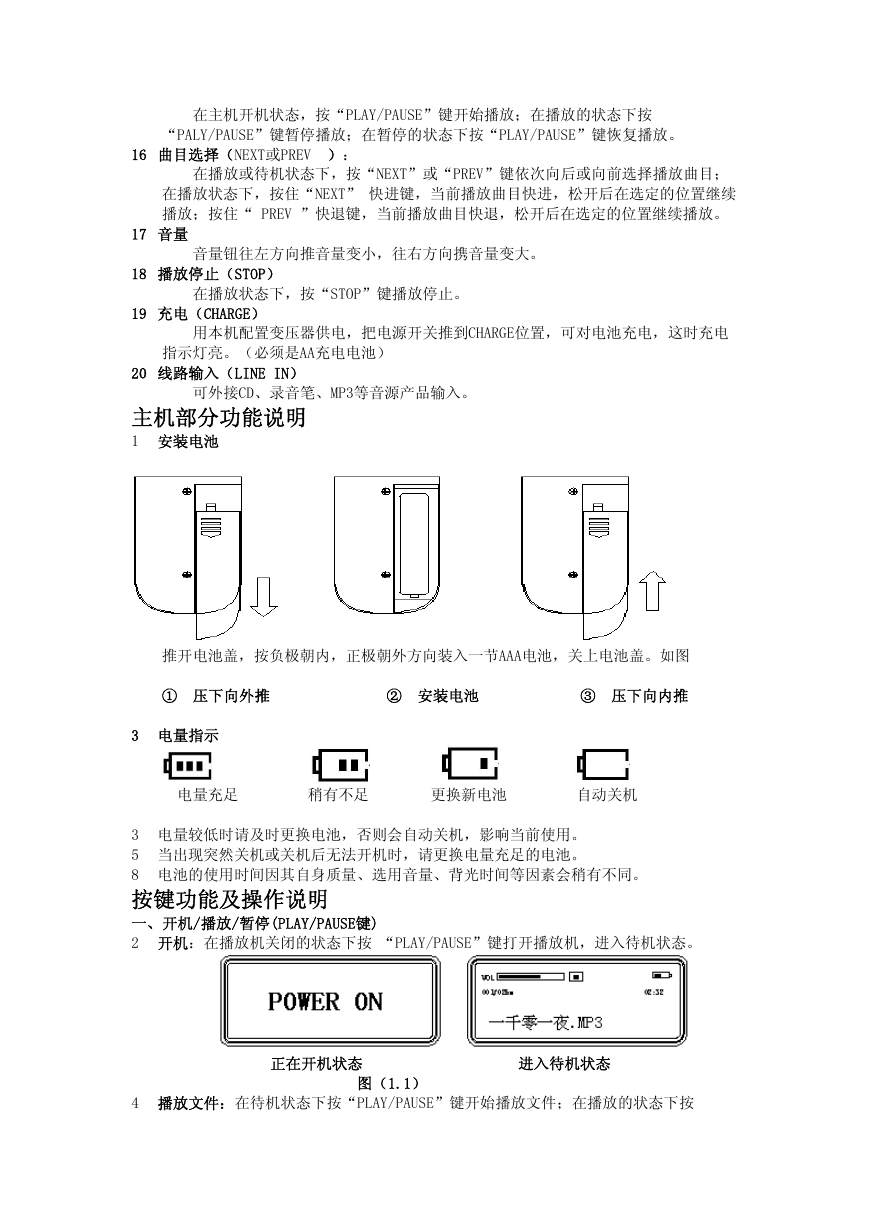

在主机开机状态，按“PLAY/PAUSE”键开始播放；在播放的状态下按 “PALY/PAUSE”键暂停播放；在暂停的状态下按“PLAY/PAUSE”键恢复播放。 16 曲目选择（NEXT或PREV ）：在播放或待机状态下，按“NEXT”或“PREV”键依次向后或向前选择播放曲目；在播放状态下，按住“NEXT” 快进键，当前播放曲目快进，松开后在选定的位置继续播放；按住“ PREV ”快退键，当前播放曲目快退，松开后在选定的位置继续播放。 17 音量音量钮往左方向推音量变小，往右方向携音量变大。 18 播放停止（STOP）在播放状态下，按“STOP”键播放停止。 19 充电（CHARGE）用本机配置变压器供电，把电源开关推到CHARGE位置，可对电池充电，这时充电指示灯亮。（必须是AA充电电池） 20 线路输入（LINE IN）可外接CD、录音笔、MP3等音源产品输入。主机部分功能说明 1 安装电池推开电池盖，按负极朝内，正极朝外方向装入一节AAA电池，关上电池盖。如图 ① 压下向外推 ② 安装电池 ③ 压下向内推 3 电量指示电量充足稍有不足更换新电池自动关机 3 电量较低时请及时更换电池，否则会自动关机，影响当前使用。 5 当出现突然关机或关机后无法开机时，请更换电量充足的电池。 8 电池的使用时间因其自身质量、选用音量、背光时间等因素会稍有不同。按键功能及操作说明一、开机/播放/暂停(PLAY/PAUSE键) 2 开机：在播放机关闭的状态下按 “PLAY/PAUSE”键打开播放机，进入待机状态。正在开机状态进入待机状态图（1.1） 4 播放文件：在待机状态下按“PLAY/PAUSE”键开始播放文件；在播放的状态下按

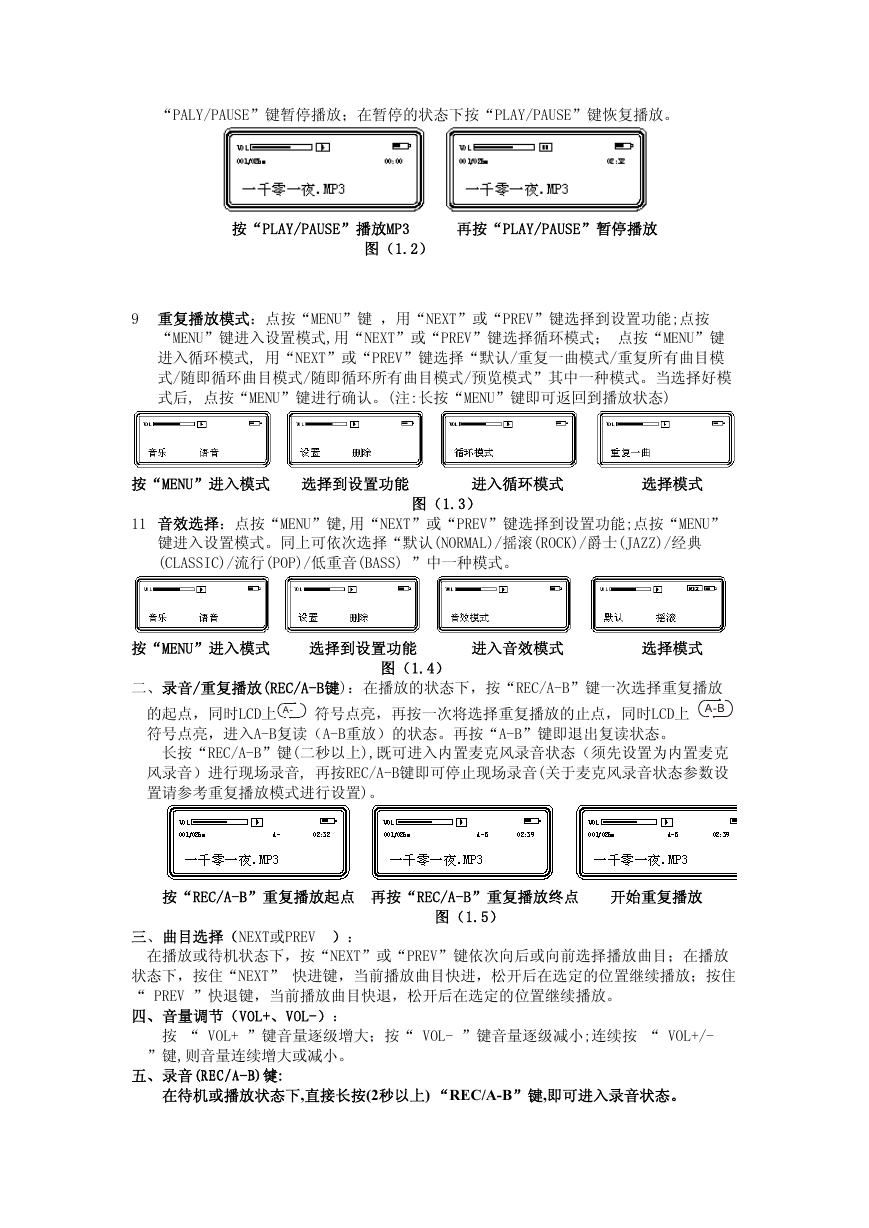

“PALY/PAUSE”键暂停播放；在暂停的状态下按“PLAY/PAUSE”键恢复播放。按“PLAY/PAUSE”播放MP3 再按“PLAY/PAUSE”暂停播放图（1.2） 9 重复播放模式：点按“MENU”键，用“NEXT”或“PREV”键选择到设置功能;点按 “MENU”键进入设置模式,用“NEXT”或“PREV”键选择循环模式；点按“MENU”键进入循环模式, 用“NEXT”或“PREV”键选择“默认/重复一曲模式/重复所有曲目模式/随即循环曲目模式/随即循环所有曲目模式/预览模式”其中一种模式。当选择好模式后, 点按“MENU”键进行确认。(注:长按“MENU”键即可返回到播放状态) 按“MENU”进入模式选择到设置功能进入循环模式选择模式图（1.3） 11 音效选择：点按“MENU”键,用“NEXT”或“PREV”键选择到设置功能;点按“MENU” 键进入设置模式。同上可依次选择“默认(NORMAL)/摇滚(ROCK)/爵士(JAZZ)/经典 (CLASSIC)/流行(POP)/低重音(BASS) ”中一种模式。按“MENU”进入模式选择到设置功能进入音效模式选择模式图（1.4）二、录音/重复播放(REC/A-B键)：在播放的状态下，按“REC/A-B”键一次选择重复播放的起点，同时LCD上 A- 符号点亮，再按一次将选择重复播放的止点，同时LCD上 A-B 符号点亮，进入A-B复读（A-B重放）的状态。再按“A-B”键即退出复读状态。长按“REC/A-B”键(二秒以上),既可进入内置麦克风录音状态（须先设置为内置麦克风录音）进行现场录音, 再按REC/A-B键即可停止现场录音(关于麦克风录音状态参数设置请参考重复播放模式进行设置)。按“REC/A-B”重复播放起点再按“REC/A-B”重复播放终点开始重复播放图（1.5）三、曲目选择（NEXT或PREV ）：在播放或待机状态下，按“NEXT”或“PREV”键依次向后或向前选择播放曲目；在播放状态下，按住“NEXT” 快进键，当前播放曲目快进，松开后在选定的位置继续播放；按住 “ PREV ”快退键，当前播放曲目快退，松开后在选定的位置继续播放。四、音量调节（VOL+、VOL-）：按 “ VOL+ ”键音量逐级增大；按“ VOL- ”键音量逐级减小;连续按 “ VOL+/- ”键,则音量连续增大或减小。五、录音(REC/A-B)键: 在待机或播放状态下,直接长按(2秒以上) “REC/A-B”键,即可进入录音状态。

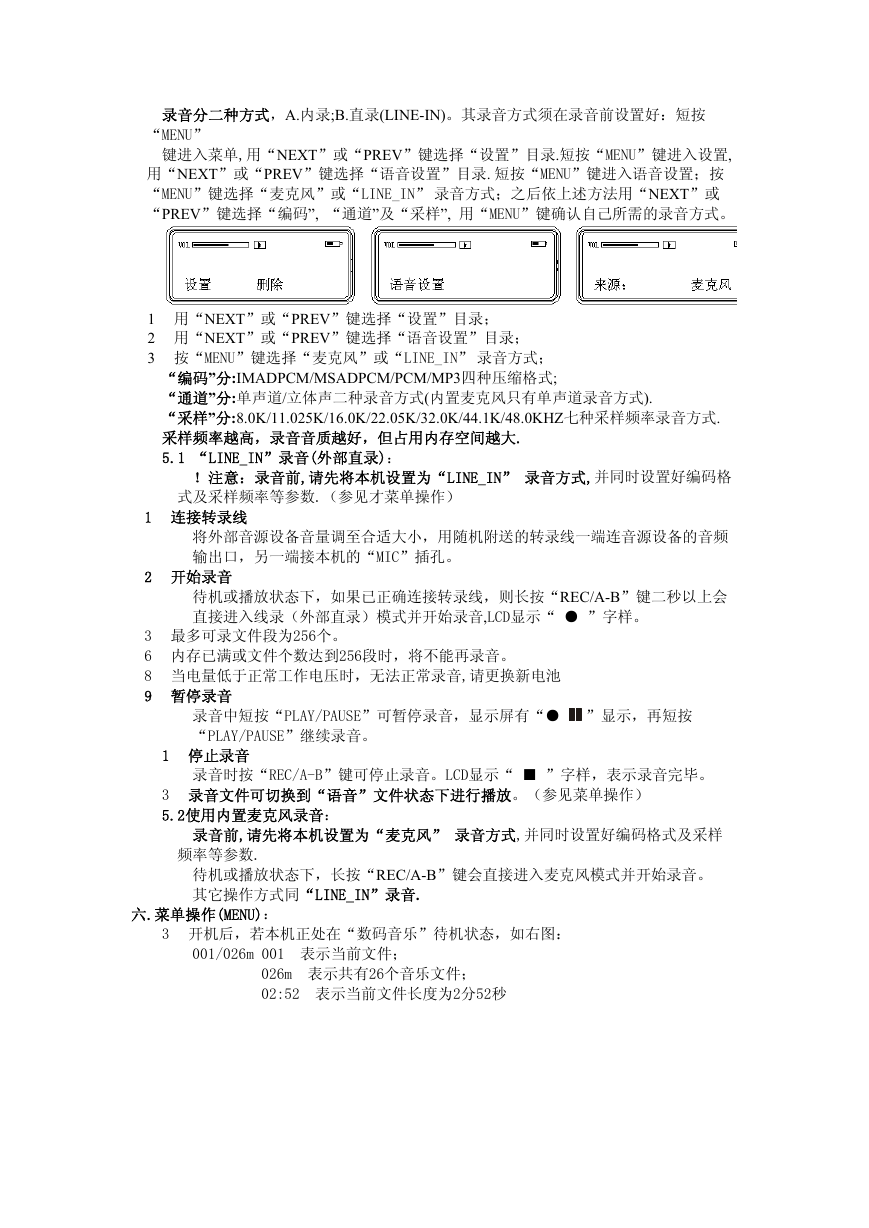

录音分二种方式，A.内录;B.直录(LINE-IN)。其录音方式须在录音前设置好：短按 “MENU” 键进入菜单,用“NEXT”或“PREV”键选择“设置”目录.短按“MENU”键进入设置, 用“NEXT”或“PREV”键选择“语音设置”目录. 短按“MENU”键进入语音设置；按 “MENU”键选择“麦克风”或“LINE_IN” 录音方式；之后依上述方法用“NEXT”或 “PREV”键选择“编码”, “通道”及“采样”, 用“MENU”键确认自己所需的录音方式。 1 用“NEXT”或“PREV”键选择“设置”目录； 2 用“NEXT”或“PREV”键选择“语音设置”目录； 3 按“MENU”键选择“麦克风”或“LINE_IN” 录音方式； “编码”分:IMADPCM/MSADPCM/PCM/MP3四种压缩格式; “通道”分:单声道/立体声二种录音方式(内置麦克风只有单声道录音方式). “采样”分:8.0K/11.025K/16.0K/22.05K/32.0K/44.1K/48.0KHZ七种采样频率录音方式. 采样频率越高，录音音质越好，但占用内存空间越大. 5.1 “LINE_IN”录音(外部直录)：！注意：录音前,请先将本机设置为“LINE_IN” 录音方式,并同时设置好编码格式及采样频率等参数.（参见才菜单操作） 1 连接转录线将外部音源设备音量调至合适大小，用随机附送的转录线一端连音源设备的音频输出口，另一端接本机的“MIC”插孔。 2 开始录音待机或播放状态下，如果已正确连接转录线，则长按“REC/A-B”键二秒以上会直接进入线录（外部直录）模式并开始录音,LCD显示“ ● ”字样。 3 最多可录文件段为256个。 6 内存已满或文件个数达到256段时，将不能再录音。 8 当电量低于正常工作电压时，无法正常录音,请更换新电池 9 暂停录音录音中短按“PLAY/PAUSE”可暂停录音，显示屏有“● ”显示，再短按 “PLAY/PAUSE”继续录音。 1 停止录音录音时按“REC/A-B”键可停止录音。LCD显示“ ■ ”字样，表示录音完毕。 3 录音文件可切换到“语音”文件状态下进行播放。（参见菜单操作） 5.2使用内置麦克风录音：录音前,请先将本机设置为“麦克风” 录音方式,并同时设置好编码格式及采样频率等参数. 待机或播放状态下，长按“REC/A-B”键会直接进入麦克风模式并开始录音。其它操作方式同“LINE_IN”录音. 六.菜单操作(MENU)： 3 开机后，若本机正处在“数码音乐”待机状态，如右图： 001/026m 001 表示当前文件； 026m 表示共有26个音乐文件； 02:52 表示当前文件长度为2分52秒
