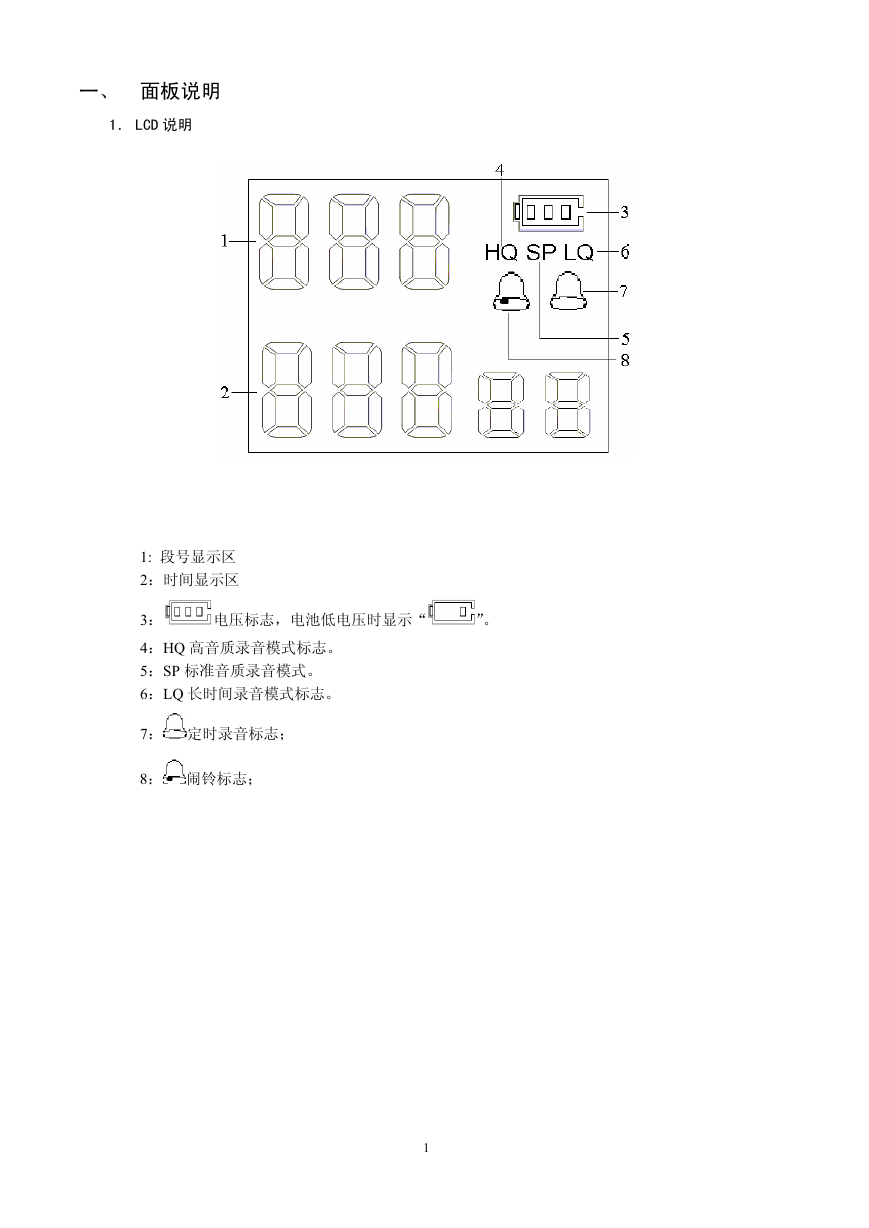

一、面板说明 1． LCD 说明 1: 段号显示区 2：时间显示区电压标志，电池低电压时显示“ 3： 4：HQ 高音质录音模式标志。 5：SP 标准音质录音模式。 6：LQ 长时间录音模式标志。 ”。 7：定时录音标志； 8：闹铃标志； 1

2．面壳说明 1、 REC/STOP 录音/停止键 2、 VOL+ 音量增加 3、 VOL- 音量减小 4、 PREV 上一段/快退键 5、 MENU/COMM 菜单/PC 通讯键 6、 HQ/SP/LQ/DEL/PAUSE 音质选择/删除/暂停键 7、 PLAY/STOP 播放/暂停键 8、 PC 通讯插孔 9、 NEXT 下一段/快进键 10、 HOLD 按键锁定开关 11、 PHONE 耳机插孔 12、 MIC 外置咪头插孔 13、录音指示灯 ERASE 2

二、功能简介（一）主要功能 1．录音（1）录音音质设置（HQ—高音质/SP—标准音质/LQ —长时间）（2）静音设置（3）定时录音设置（4）录音范围设置（5）录音中增加段号 2．播放（1）正常播放（2）开背景声播放 3．时钟（1）时钟（24 小时制）（2）时、分显示方式 4．闹钟如果在录音（包括定时录音）前设置，可兼做定时停止录音功能 5．剩于录音时间查询以当前音质来计算剩余时间（二）其它功能删除文件（1）可删除单个文件（2）可一次删除全部文件通讯（1）串行通讯随机附送通讯软件、通讯线；可选择计算机串口 com1 或 com2 与本机相连；通讯速率可选择，最高达 115.2Kbps。（2）录音格式文件与计算机通用音频格式文件（*.WAV）可相互转换： ① *.S2400/S640/S480->*.WAV 的转换 ② *.WAV->*.S480/S640/S2400 的转换节电功能当闲置时间达 1 分钟时,本机将进入睡眠方式.此时耗电很少。唤醒功能在睡眠方式下按任意键可唤醒本机，进入正常工作状态。低电压指示当电池电量不足时，LCD 给出低电压指示“ ”点亮，提示电量不足，请更换电池。系统禁止录音操作，以免电量不足导致存贮器资料损坏。其它功能特点（1）可外挂麦克风录音（2）耳机输出（双耳塞）和喇叭输出（3）数字音量调整（4）播放中可快进、快退。（5） LCD 显示段号、文件长度、音质类型等。（6）活动硬盘功能。三、操作说明打开电池盖，按正确方向，放入两节 7 号碱性电池，合上电池盖。（见图） 3

开机装入电池后，系统即进入开机状态，LCD 将显示总的段号数、时钟等。功能操作 ⑴、录音 *将麦克风对准声音来源，按下 REC/STOP 键约 2 秒钟，将以设定的录音模式进行录音。 * 录音指示红灯亮时开始录音，LCD 显示“RECOD”2 秒后，显示录音段号、录音时间、音质类型等。 * 录音中按 PAUSE 键，红灯灭，录音暂停，LCD 时间处闪烁显示“PAUSE”，再按 PAUSE 键，继续进行当前录音，按 REC/STOP 键停止录音。 ⑵、自动分段为了防止一段录音时间过长，不方便选择播放。在录音中，按 NEXT 键，本机自动增加一个段号（自动分段）。（3）、选择录音模式在停止状态下，按一下【PAUSE/HQ.SP.LQ/ERASE】键, 选择录音模式为 HQ、SP、LQ。如当前设置为 HQ，则按一下此键, 将录音模式设置为 SP，LCD 的录音模式“SP”图标点亮，“HQ“ 图标熄灭；如当前设置为 SP，则按一下此键将录音模式设置为 LQ，LCD 的录音模式“LQ”图标点亮，“SP” 图标熄灭；如当前设置为 LQ，则按一下此键将录音模式设置为 HQ，LCD 的录音模式“HQ”图标点亮，“LQ” 图标熄灭； HQ：音质最好，但录音时间短。 SP：录音时间较长，音质较好。 LQ：录音时间最长，但音质一般。记忆媒介高音质录音时间 8MB FLASH 约 45 分钟标准音质录音时间约 160 分 16MB FLASH 约 90 分钟约 320 分 32MB FLASH 约 180 分钟约 640 分长时间录音时间约 220 分钟约 440 分钟约 880 分钟 * 如开机后，录音前未作选择，系统默认以高音质（HQ）录音模式录音。（4）剩余时间查询在录音前，有必要查询以当前音质录音的可录时间，以防录音时间不够。在停止状态下，按 MENU 键，LCD 显示如下： 4

⑸、录音范围调整用户可根据音源的远近及噪声情况，选用远距离或近距离录音。连续按 MENU 键，直到 LCD 显示“SCOPE“，同时 LCD 段号处显示上次的选择（“H”/“L”），如保留上次已选择的录音范围设置，再按 MENU 键，则直接进入静音控制选择；如要更改以前设置，此时可按 VOL+ 或 VOL-键，来回切换选择“L”或“H”，按 MENU 键确认即可，接着进入静音控制选择。 * L 为近距离录音。 * H 为较大范围内录音。注：如开机后，录音前未作选择，系统默认以NEAR范围录音。 ⑹、静音控制 * 在安静环境录音，有时为了节省本机的录音空间，可选择开启静音控制功能（无声音时自动暂停录音，有声音时自动恢复录音）。按 MENU 键，直到 LCD 显示“VOS“，同时 LCD 段号处显示上次的选择（“OFF”/“ON”）。如保留上次已选择的录音范围设置，按 MENU 键，则直接进入启动背景声选择；如要更改以前设置，此时可按 VOL+或 VOL-键，来回切换选择“ON”或“OFF”，选定后，按 MENU 键确认即可，接着进入启动背景声选择。注. 如开机后，录音前未作选择，系统默认以非静音控制方式录音。 ⑺、背景声设置当播放语音时，选择启动背景声可以适当降低环境噪音。按 MENU 键，直到 LCD 显示“ NOISE ”，同时 LCD 段号处显示上次的选择（“OFF”/“ON”）。如果保留以前的设置，此时按 MENU 键返回到停止状态。如要更改以前设置，此时可按 VOL+或 VOL- 键，来回切换选择“ON”或“OFF”，按 MENU 键确认后返回到停止状态。注：如开机后，未作选择，系统默认以关闭背景声方式播放。（8）播放/暂停/停止选择好要播放的文件后，按 PLAY/STOP 键即开始播放，在播放过程中，按 PAUSE 键暂停，按 PLAY/STOP 键停止播放。（9）、上下段选择停止时，按一次 NEXT 键则会进入下一段，按一次 PREV 键则会进入上一段，LCD 显示该段的长度及闪烁显示当前段的音质类型（HQ/SP/LP）。如果该段不是语音文件，则闪烁显示“FILE”：（10）、段内快进和快退播放时，按住 NEXT 键不放则快进，按住 PREV 键不放则快退。（11）、音量控制在播放过程或停止状态中，按 VOL+或 VOL-键，LCD 显示“VOL”及音量两秒。每按一次 VOL+键音量增加一级，每按一次 VOL-键音量减小一级。（12）、播放下一段或上一段在播放中按一下 PREV 键，播放上一段；按 NEXT 键，则播放下一段。 ⒀、删除文件 * 删除当前文件停止时，按 DEL 键约 2 秒钟，LCD 闪烁显示“ERASE”，同时播放该文件，等待确认，再按 DEL 键将删除该文件；闪烁时按 NEXT 或 PREV 键，进入删除所有文件，按其他键，则退出删除。 5

* 删除所有文件停止时，按 DEL 键约 2 秒钟，LCD 闪烁显示“ERASE”，同时播放该文件，这时按 NEXT 或 PREV 键，进入删除所有文件， LCD 闪烁显示“ALL ERASE”，并停止播放，等待确认，再按 DEL 键将删除所有文件；按 NEXT 或 PREV 键时，回到删除当前文件功能，按其它键退出删除。注：删除文件不能恢复，务必在删除前，将重要的文件保存到计算机中，具体操作见通讯部分。 ⒁、时间设置模式 * 设置时钟 ①、在停止状态下，按两下 MENU 键，这时小时闪烁。 ②、此时按 VOL+键，增加小时数，按住不放，小时数快速增加；按 PREV 键一次，小时数减 1，按住不放，小时数快速减少，不断地按 VOL+和 VOL-键，将小时调整好。（24 小时制） ③、小时设置好后按，按 PREV 或 NEXT 键则，分钟开始闪烁、此时开始调整分钟；方法同上。 ④、分钟设置好后按 MENU 键确认，并进入下一项，定时录音设置。 * 定时录音设置 ①、在停止状态下，连续按 3 次 MENU键，进入定时录音设置， ②、小时数闪烁，按 VOL+或 VOL-键调整好小时，此时按 NEXT 键，去调整分钟数；按 PREV 键，去选择 OFF/ON） ③、小时设置好后，按 NEXT 或 PREV 键，直到分钟开始闪烁，此时按 VOL+或 VOL-键调整好分钟；此时按 PREV 键，则回去调整小时，按 NEXT 键将去选择 OFF/ON。 ④、分钟设置好后，按 NEXT 或 PREV 键，直到 OFF/ON 开始闪烁，按 VOL+或 VOL-键选择 OFF/ON，ON 表示开启定时录音，OFF 关掉定时录音。 ⑤、最后按 MENU 键确认，并进入闹钟设置。 ⑥、定时录音开启后，当定时录音时间到时，录音指示灯亮，开始录音。如果在关机状态下，将自动开机进行录音定时录音时间到后，除了定时录音外，系统自动关闭本功能，如要再次使用该功能，请从新设置。 * 定时闹钟设置 ①、在停止状态下，连续按 4 次 MENU 键 ②、小时数闪烁，按 VOL+或 VOL-键调整好小时，此时按 NEXT 键，去调整分钟数；按 PREV 键，去选择 OFF/ON） ③、小时设置好后，按 NEXT 或 PREV 键，直到分钟开始闪烁，此时按 VOL+或 VOL-键调整好分钟；此时按 PREV 键，则回去调整小时，按 NEXT 键将去选择 OFF/ON。 ④、分钟设置好后，按 NEXT 或 PREV 键，直到 OFF/ON 开始闪烁，按 VOL+或 VOL-键选择 OFF/ON，ON 表示开启闹钟，OFF 关掉闹钟。 ⑤、最后按 MENU 键确认，并进入录音范围设置。 ⑥、闹钟开启后，每天定时发出闹铃声，在闹铃时，按任意键关掉闹铃声；如果不按任意键，一分钟后，自动关掉闹铃声。 ⒂、按键锁定 ①、将 HOLD 开关闭合，此时按键锁定，同时在时间行显示“HOLD”闪烁字样 2 秒，解锁则将 HOLD 开关打开。 ②、按键锁定后，按任意键，LCD 将显示“HOLD”约 2 秒。 ⒃、通讯 6

在停止状态，先用通讯线与计算机相连。然后按住 MENU/COMM 键 2 秒，LCD 显示“PC”字样，其它方面 * 当存储器没有空间时，将不能继续录音，LCD 会提示“FULL”字样。 * 当总段数达到 127 段，也不能继续录音，LCD 会提示“FULL”字样 * 本产品在经过长期的录、放、及删除等操作后，可能会出现存储空间变小的现象，此时可在连接电脑，将资料备份后，进行初始化操作，就可释放全部的存储空间。 * 其它咪头来录音。若使用外部咪头来录音，内置的咪头自动停止工作。 * 由其它器材录音请先调整外置器材的音量到“低”的状态，然后将音效连线接到本产品的“MIC”处和外置器材的“PHONE” 处。（为避免录音失败，请先做录音测试，将外置器材的音量调低，以防声音过大或声音扭曲）。注：音效线红色端接本机 MIC 输入口。另一端接外置器材 PHONE 接口 * 将录音转录外置器材把 AUDIO 电线接到本产品的“PHONE”和外置器材的外置输入处，然后同时按下本产品的 PLAY 按钮和外置器材的录音键（为避免录音失败，请先做测试和调整外置器材的音量，以免声音被扭曲或音量过细） 7

注：音效线红色端接外置器材 MIC 输入口。另一端接本机 PHONE 接口 * 电话录音将音效连线接到本产品的“MIC”插孔处，用 30 厘米电话线将电话接驳器与电话机连接，然后连接电话线与接驳器，再将音效线连到接驳器，最后按 REC 键。注：音效线红色端接本机 MIC 输入口。另一端接电话接驳器四、与计算机通讯 1．所需条件需要一台运行 WINDOWS 操作系统的微机以及选配件，内带通讯软件的软盘，通讯线。 2．安装将软盘中的三个文件或光盘中 DVR 目录下的三个文件（DVR.exe ,Progress.dll ,Transform.dll）直接拷贝到计算机某一个目录上即可。注：如果只看到DVR.exe,请到WINDOWS98的设置/文件夹选项/查看选择“显示所有文件”。 3．连接好通讯线：将通讯线的小插头插入本产品的标有“PC”的插孔，9 芯插座插入计算机的 9 芯串口插头上，即可。注：如果计算机没有9芯插口，只有25芯串口插口，请自备一个25芯与9芯串口转接器。 4．运行 DVR.EXE（用鼠标双击 DVR.EXE 图标） 8
