5G NR-U 简介
专业术语 5G NR-U
英文缩写:5G NR-U
英文全文:5G New Radio in Unlicensed Spectrum
中文翻译:工作于免许可频段的5G空中接口
直观理解:工作于WiFi频段的5G
2

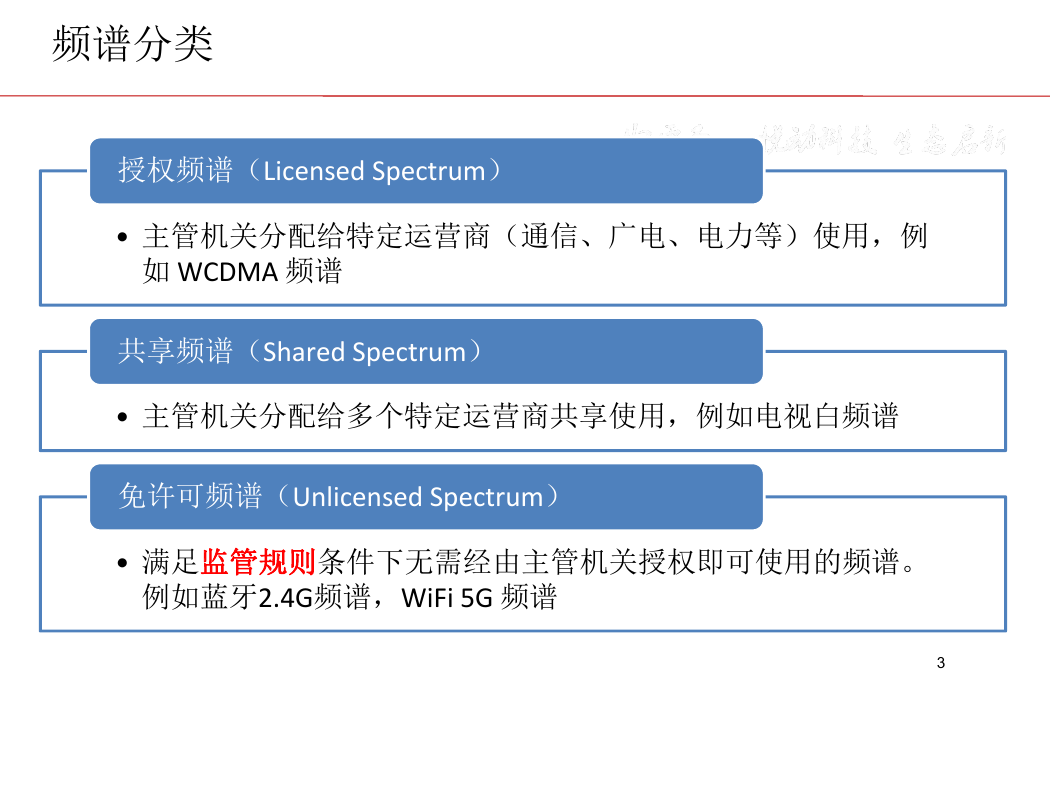

频谱分类
授权频谱(Licensed Spectrum)
• 主管机关分配给特定运营商(通信、广电、电力等)使用,例
如 WCDMA 频谱
共享频谱(Shared Spectrum)
• 主管机关分配给多个特定运营商共享使用,例如电视白频谱
免许可频谱(Unlicensed Spectrum)
• 满足监管规则条件下无需经由主管机关授权即可使用的频谱。
例如蓝牙2.4G频谱,WiFi 5G 频谱
3

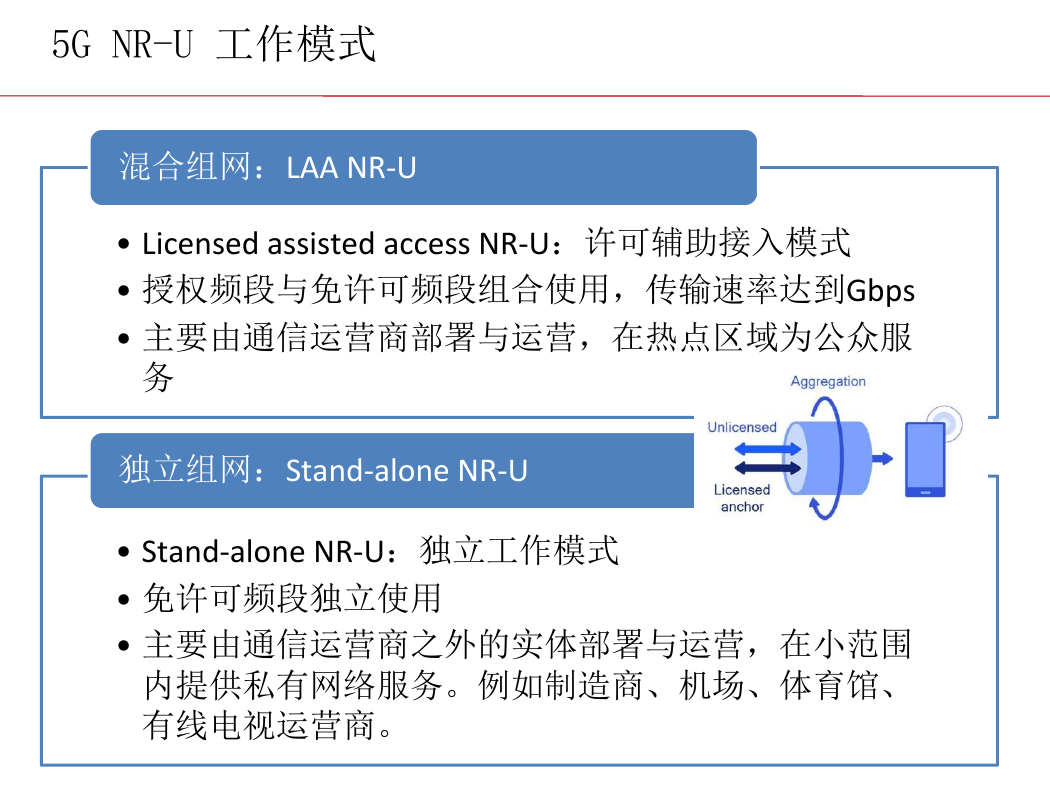

5G NR-U 工作模式
混合组网:LAA NR-U
• Licensed assisted access NR-U:许可辅助接入模式
• 授权频段与免许可频段组合使用,传输速率达到Gbps
• 主要由通信运营商部署与运营,在热点区域为公众服
务
独立组网:Stand-alone NR-U
• Stand-alone NR-U:独立工作模式
• 免许可频段独立使用
• 主要由通信运营商之外的实体部署与运营,在小范围
内提供私有网络服务。例如制造商、机场、体育馆、
有线电视运营商。

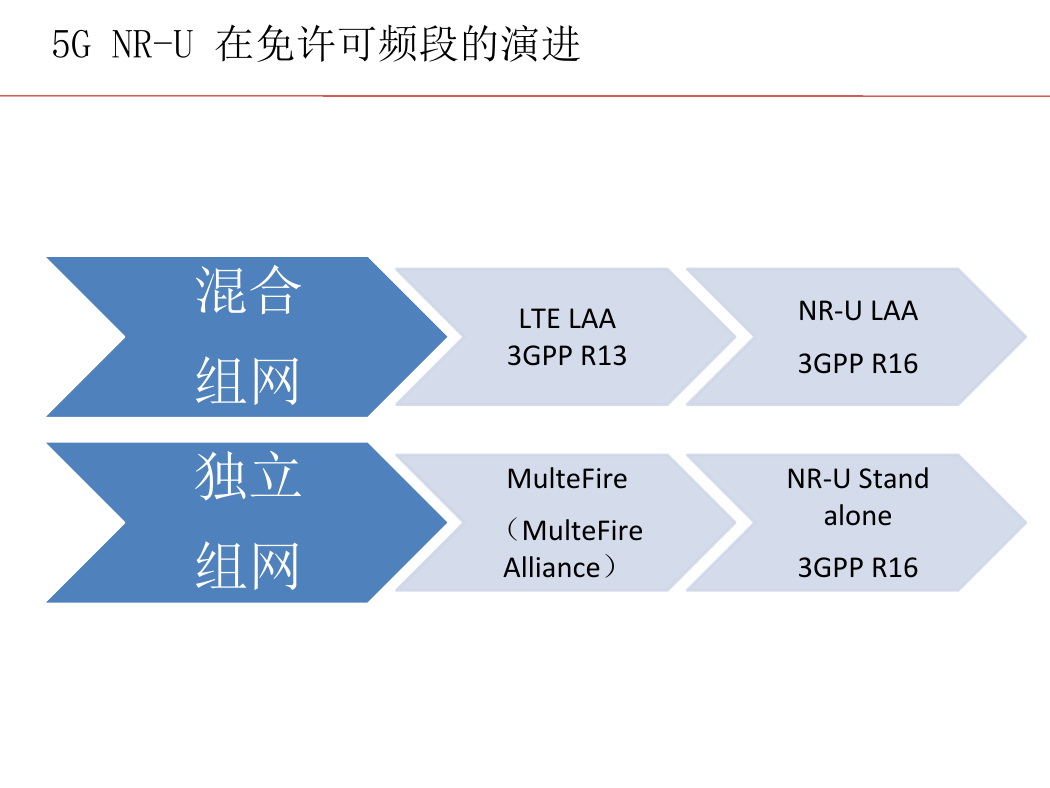

5G NR-U 在免许可频段的演进
混合
组网
独立
组网
LTE LAA
3GPP R13
MulteFire
(MulteFire
Alliance)
NR-U LAA
3GPP R16
NR-U Stand
alone
3GPP R16
5G NR-U Stand alone vs WiFi
高带宽 低延时 大容量
注:由于5G和WiFi都在积极演进。对比仅针对当前状态。

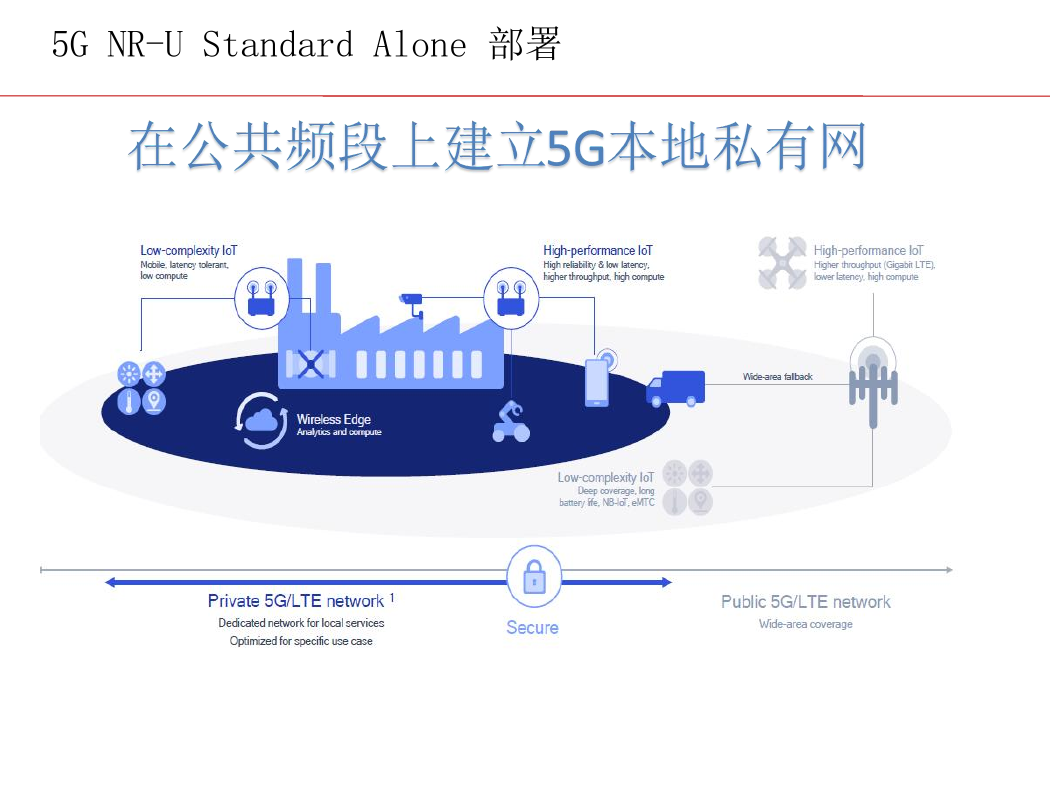

5G NR-U Standard Alone 部署

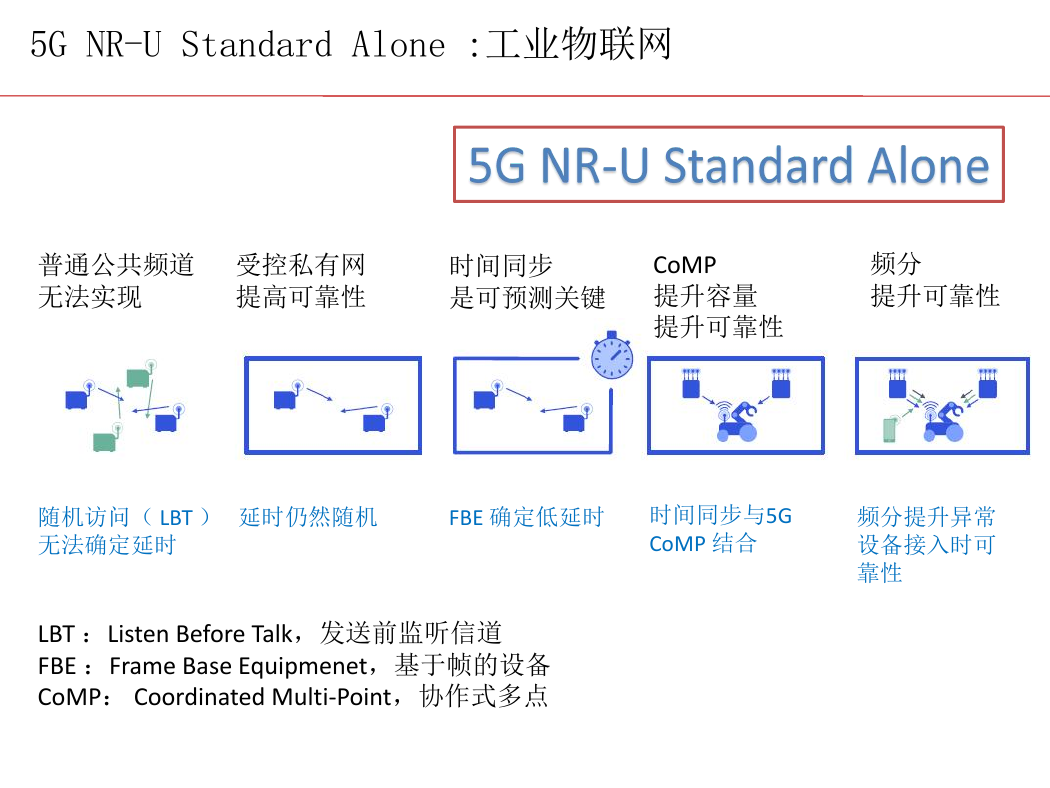

5G NR-U Standard Alone :工业物联网
普通公共频道
无法实现
受控私有网
提高可靠性
时间同步
是可预测关键
CoMP
提升容量
提升可靠性
频分
提升可靠性
随机访问( LBT )
无法确定延时
延时仍然随机
FBE 确定低延时
时间同步与5G
CoMP 结合
频分提升异常
设备接入时可
靠性
LBT :Listen Before Talk,发送前监听信道
FBE :Frame Base Equipmenet,基于帧的设备
CoMP: Coordinated Multi-Point,协作式多点
