    ANSYS MPC方法连接shell单元和beam单元 详细教程
    2010-05-21 22:12:04 作者：zhz2004 来源：机械CADl论坛 浏览次数：62

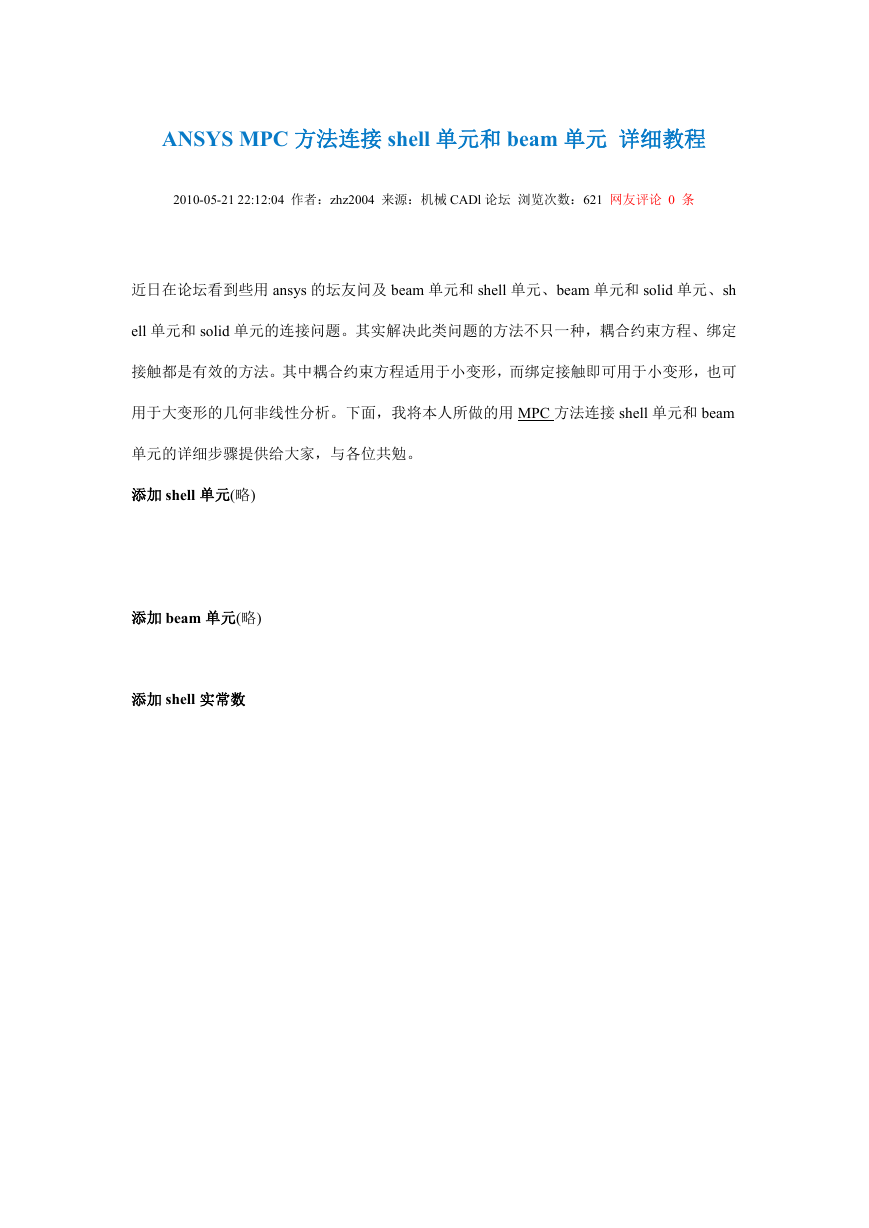

    ANSYS MPC 方法连接 shell 单元和 beam 单元 详细教程 2010-05-21 22:12:04 作者：zhz2004 来源：机械 CADl 论坛 浏览次数：621 网友评论 0 条 近日在论坛看到些用 ansys 的坛友问及 beam 单元和 shell 单元、beam 单元和 solid 单元、sh ell 单元和 solid 单元的连接问题。其实解决此类问题的方法不只一种，耦合约束方程、绑定 接触都是有效的方法。其中耦合约束方程适用于小变形，而绑定接触即可用于小变形，也可 用于大变形的几何非线性分析。下面，我将本人所做的用 MPC 方法连接 shell 单元和 beam 单元的详细步骤提供给大家，与各位共勉。 添加 shell 单元(略) 添加 beam 单元(略) 添加 shell 实常数

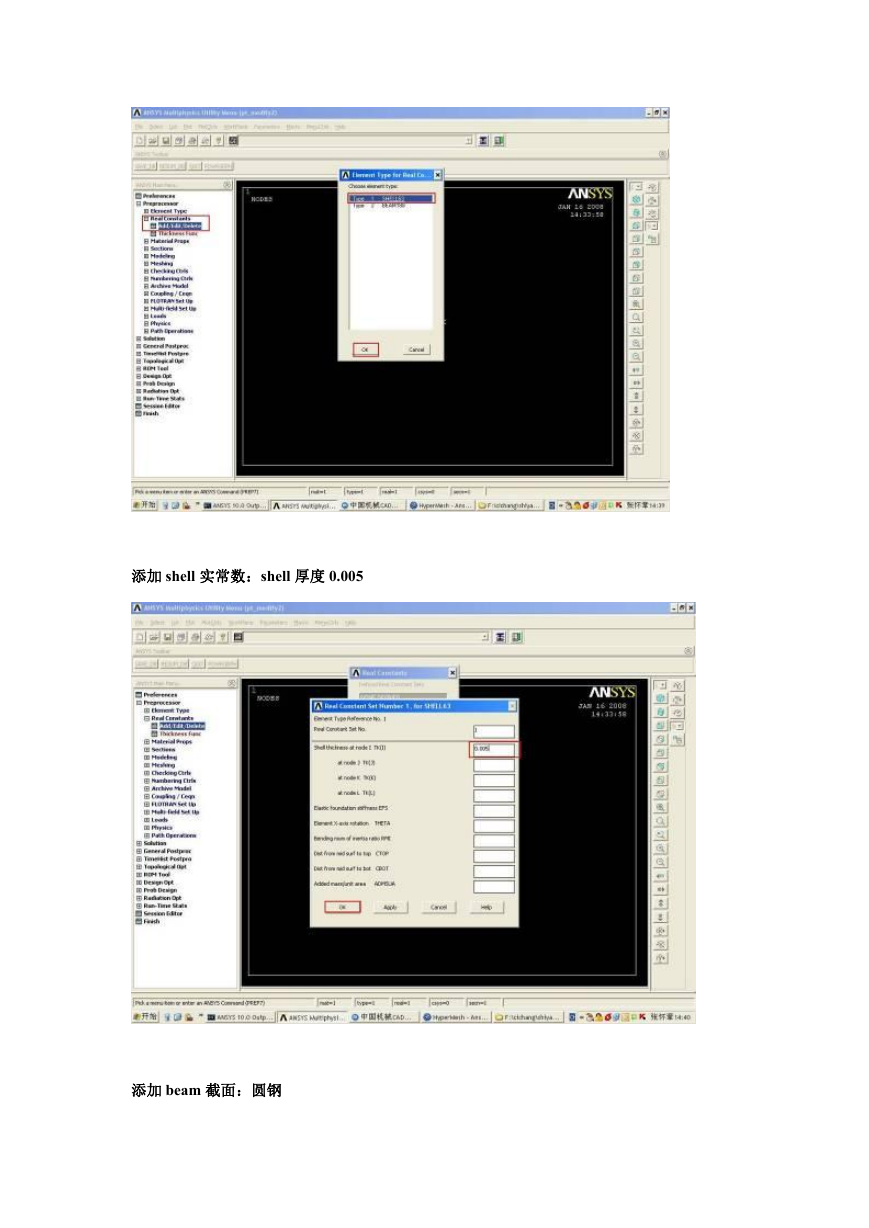

    添加 shell 实常数：shell 厚度 0.005 添加 beam 截面：圆钢

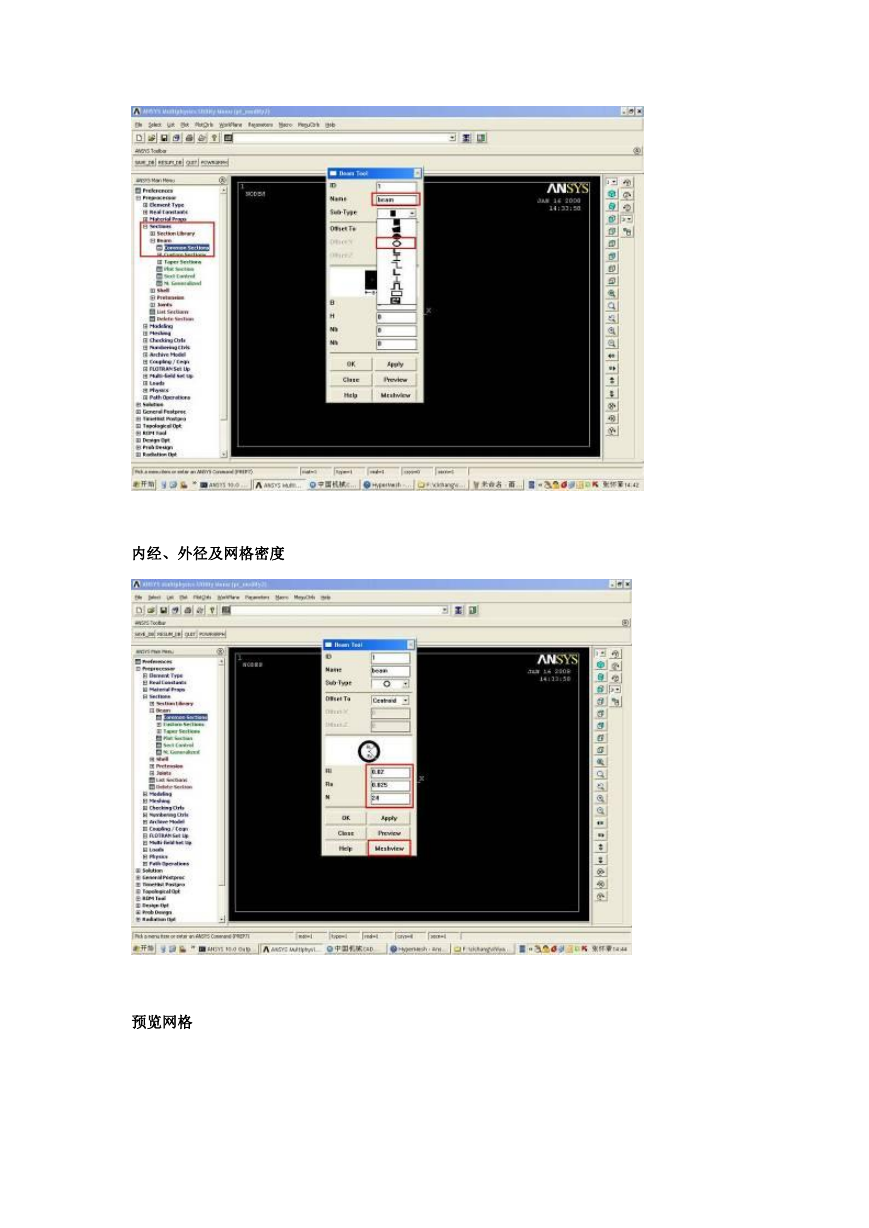

    内经、外径及网格密度 预览网格
    开始建模：转动工作平面 工作平面 z 轴向上

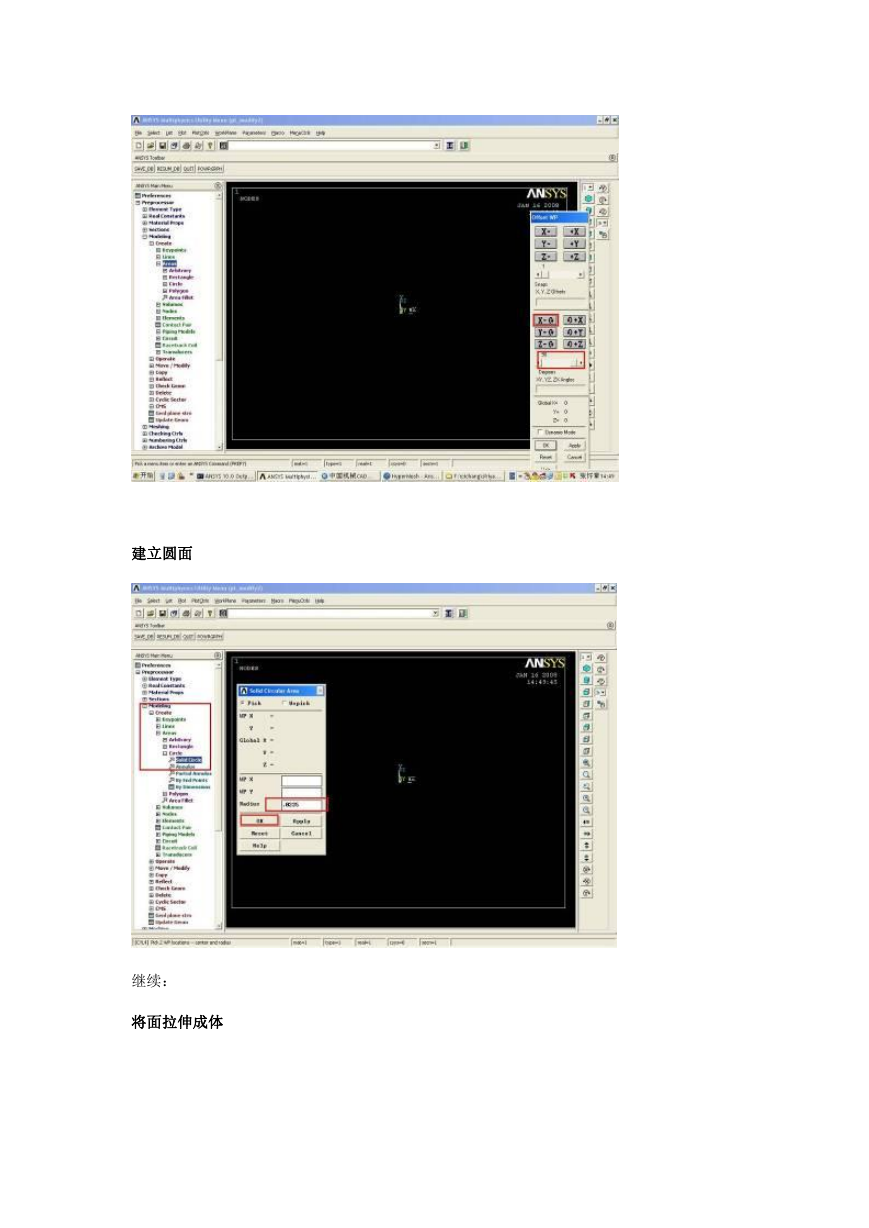

    建立圆面 继续： 将面拉伸成体

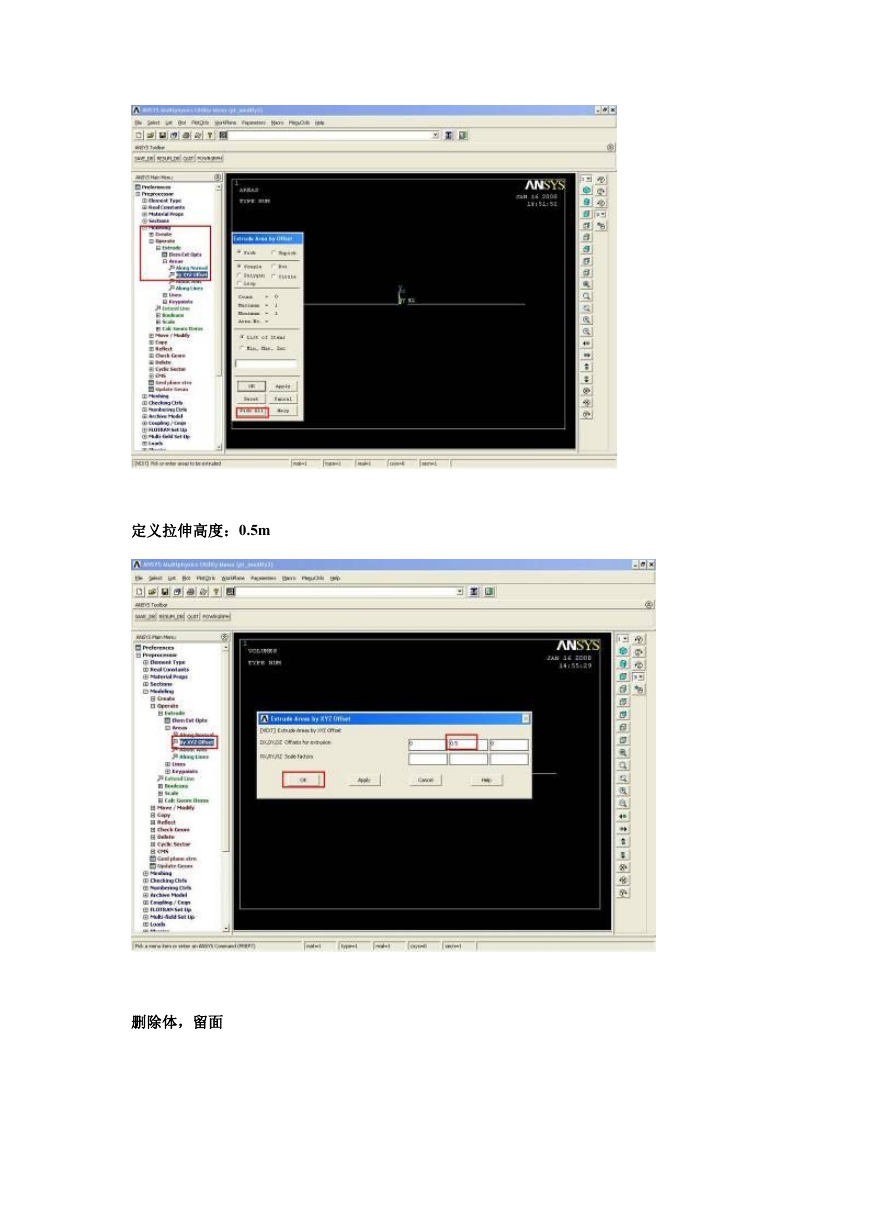

    定义拉伸高度：0.5m 删除体，留面

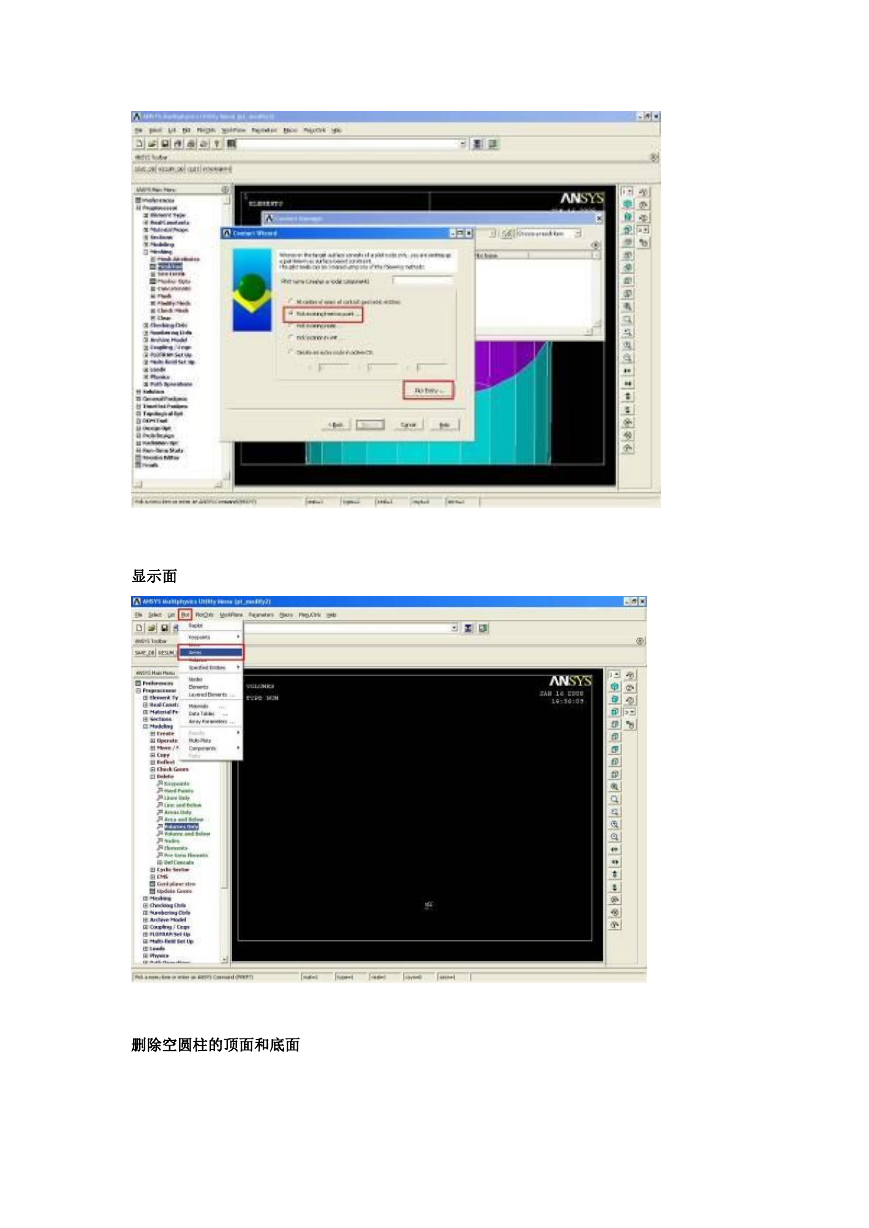

    显示面 删除空圆柱的顶面和底面

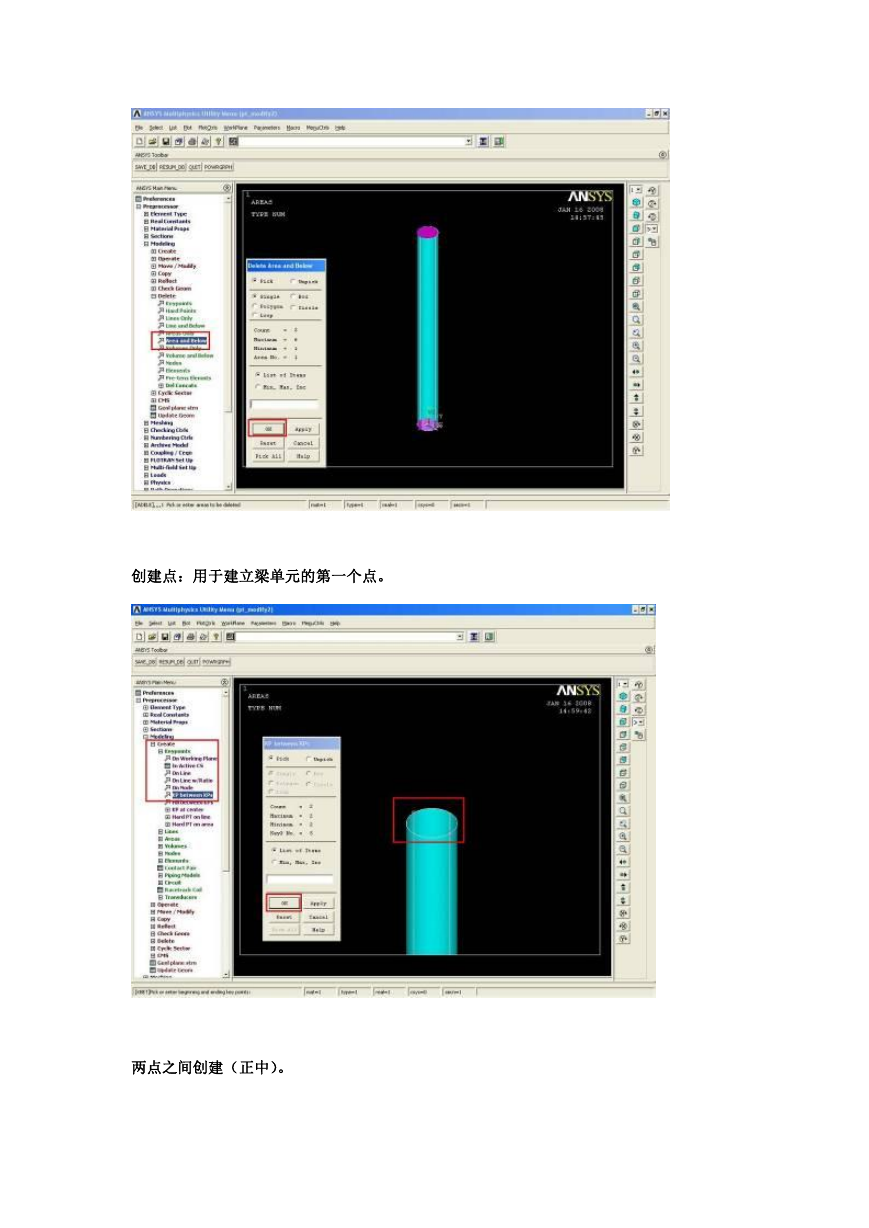

    创建点：用于建立梁单元的第一个点。 两点之间创建（正中）。
