5G覆盖问题分析

新建 Microsoft PowerPoint 演示文稿

5G覆盖问题分析

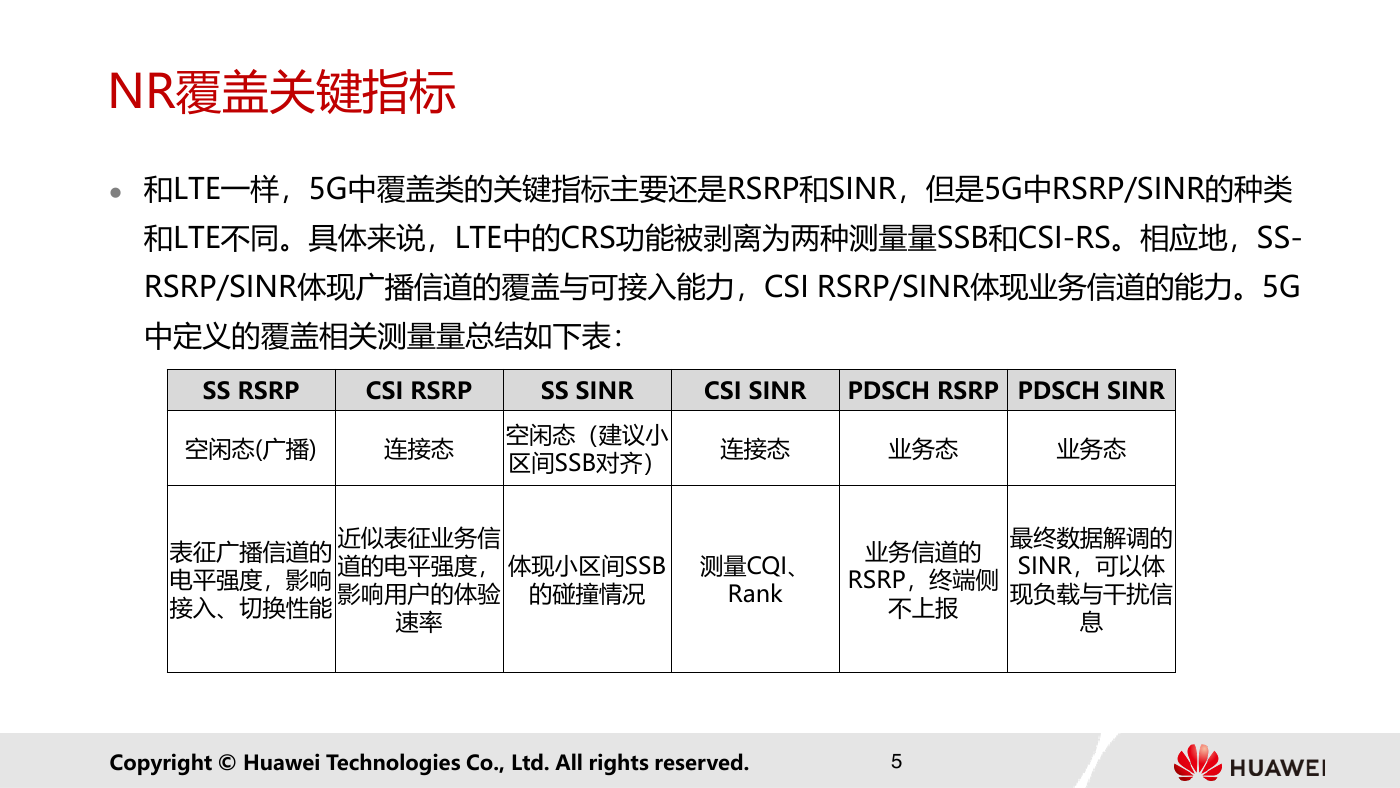

NR覆盖关键指标  和LTE一样，5G中覆盖类的关键指标主要还是RSRP和SINR，但是5G中RSRP/SINR的种类和LTE不同。具体来说，LTE中的CRS功能被剥离为两种测量量SSB和CSI-RS。相应地，SS- RSRP/SINR体现广播信道的覆盖与可接入能力，CSI RSRP/SINR体现业务信道的能力。5G 中定义的覆盖相关测量量总结如下表： SS RSRP CSI RSRP SS SINR CSI SINR PDSCH RSRP PDSCH SINR 空闲态(广播) 连接态空闲态（建议小区间SSB对齐）连接态业务态业务态表征广播信道的电平强度，影响接入、切换性能近似表征业务信道的电平强度，影响用户的体验速率体现小区间SSB 测量CQI、的碰撞情况 Rank 业务信道的 RSRP，终端侧不上报最终数据解调的 SINR，可以体现负载与干扰信息 Copyright © Huawei Technologies Co., Ltd. All rights reserved. 5

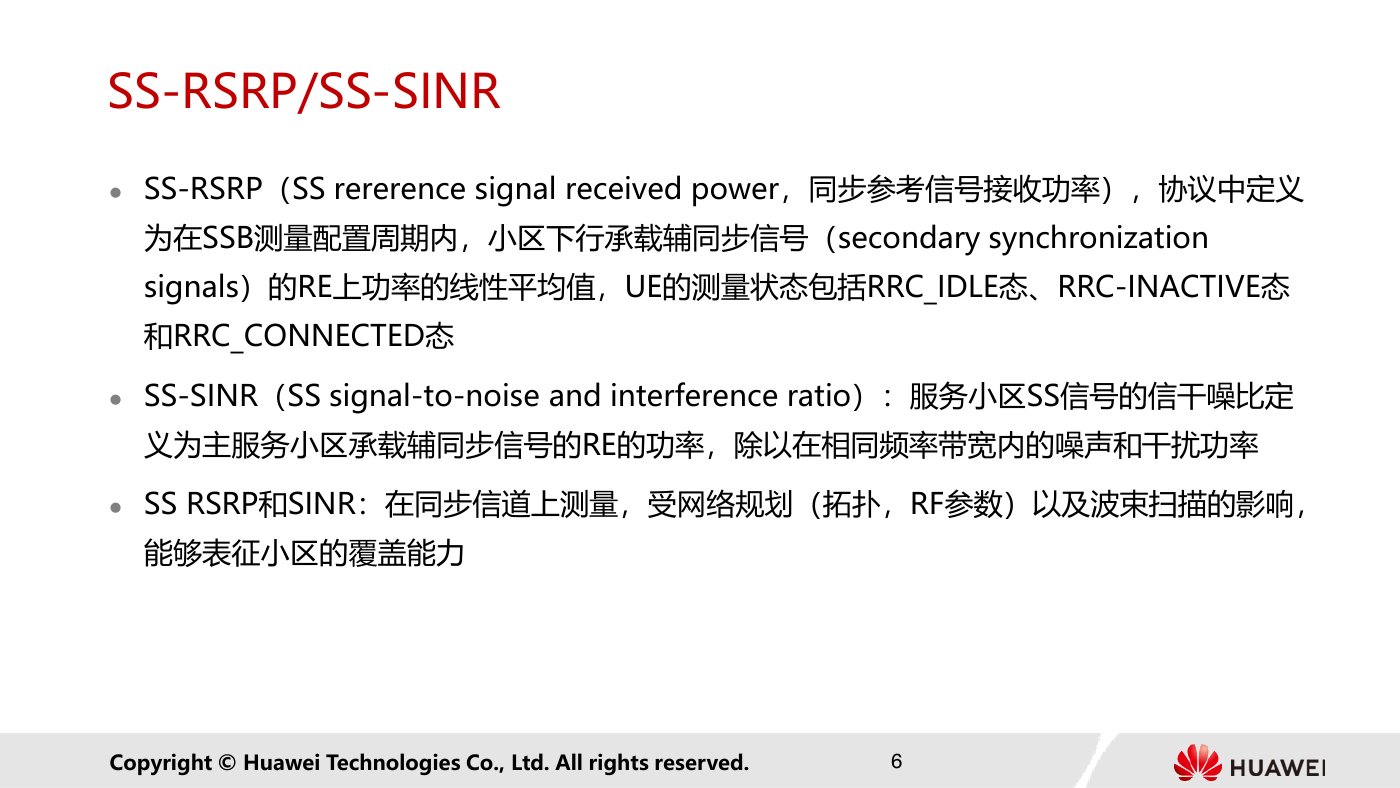

SS-RSRP/SS-SINR  SS-RSRP（SS rererence signal received power，同步参考信号接收功率），协议中定义为在SSB测量配置周期内，小区下行承载辅同步信号（secondary synchronization signals）的RE上功率的线性平均值，UE的测量状态包括RRC_IDLE态、RRC-INACTIVE态和RRC_CONNECTED态  SS-SINR（SS signal-to-noise and interference ratio）：服务小区SS信号的信干噪比定义为主服务小区承载辅同步信号的RE的功率，除以在相同频率带宽内的噪声和干扰功率  SS RSRP和SINR：在同步信道上测量，受网络规划（拓扑，RF参数）以及波束扫描的影响，能够表征小区的覆盖能力 Copyright © Huawei Technologies Co., Ltd. All rights reserved. 6

SS-RSRQ  SS-RSRQ（SS reference signal received quality，SS参考信号接收质量）  协议中定义为比值N×SS-RSRP/(NR carrier RSSI)  其中N表示NR carrier RSSI 测量带宽中的RB的数量，分子和分母在相同的资源块上获得  RSSI是指在特定OFDM符号测量时间和测量带宽上接收总功率的线性平均值，首先将每个资源块测量带宽内的所有RE上的接收功率累加，包括有用信号、干扰、热噪声等，然后在OFDM符号上即时间上进行线性平均  UE的测量状态包括RRC_IDLE态、RRC-INACTIVE态和RRC_CONNECTED态 Copyright © Huawei Technologies Co., Ltd. All rights reserved. 7

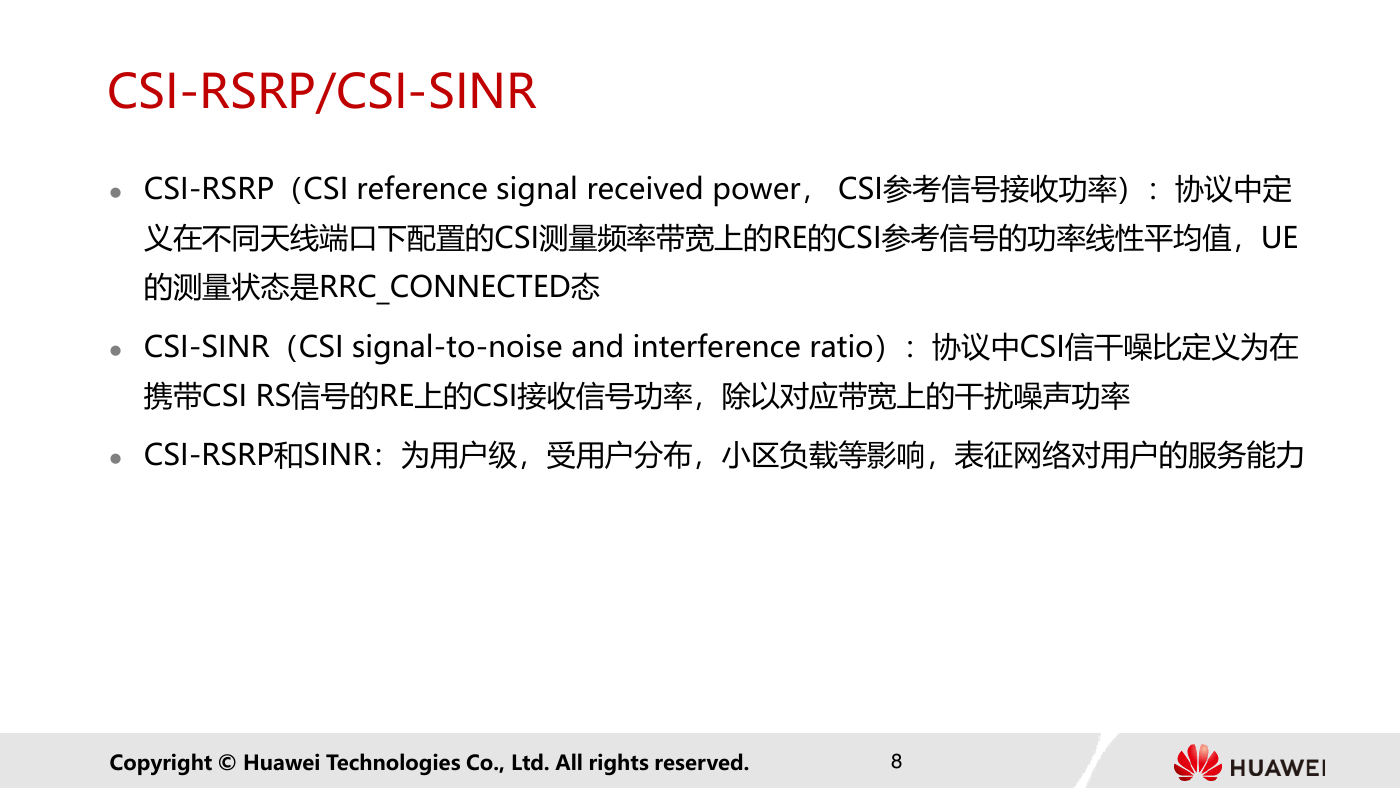

CSI-RSRP/CSI-SINR  CSI-RSRP（CSI reference signal received power， CSI参考信号接收功率）：协议中定义在不同天线端口下配置的CSI测量频率带宽上的RE的CSI参考信号的功率线性平均值，UE 的测量状态是RRC_CONNECTED态  CSI-SINR（CSI signal-to-noise and interference ratio）：协议中CSI信干噪比定义为在携带CSI RS信号的RE上的CSI接收信号功率，除以对应带宽上的干扰噪声功率  CSI-RSRP和SINR：为用户级，受用户分布，小区负载等影响，表征网络对用户的服务能力 Copyright © Huawei Technologies Co., Ltd. All rights reserved. 8
