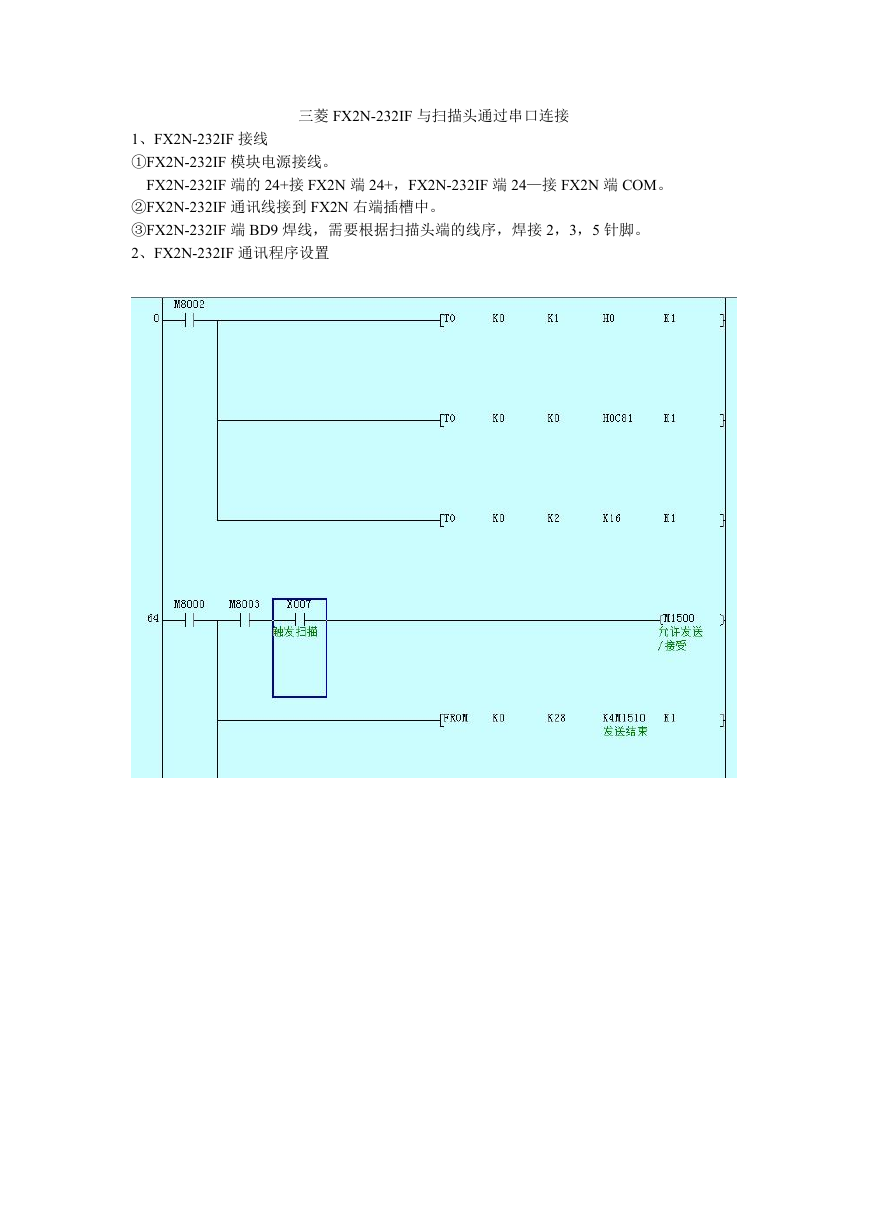

三菱 FX2N-232IF 与扫描头通过串口连接
1、FX2N-232IF 接线
①FX2N-232IF 模块电源接线。
FX2N-232IF 端的 24+接 FX2N 端 24+,FX2N-232IF 端 24—接 FX2N 端 COM。
②FX2N-232IF 通讯线接到 FX2N 右端插槽中。
③FX2N-232IF 端 BD9 焊线,需要根据扫描头端的线序,焊接 2,3,5 针脚。

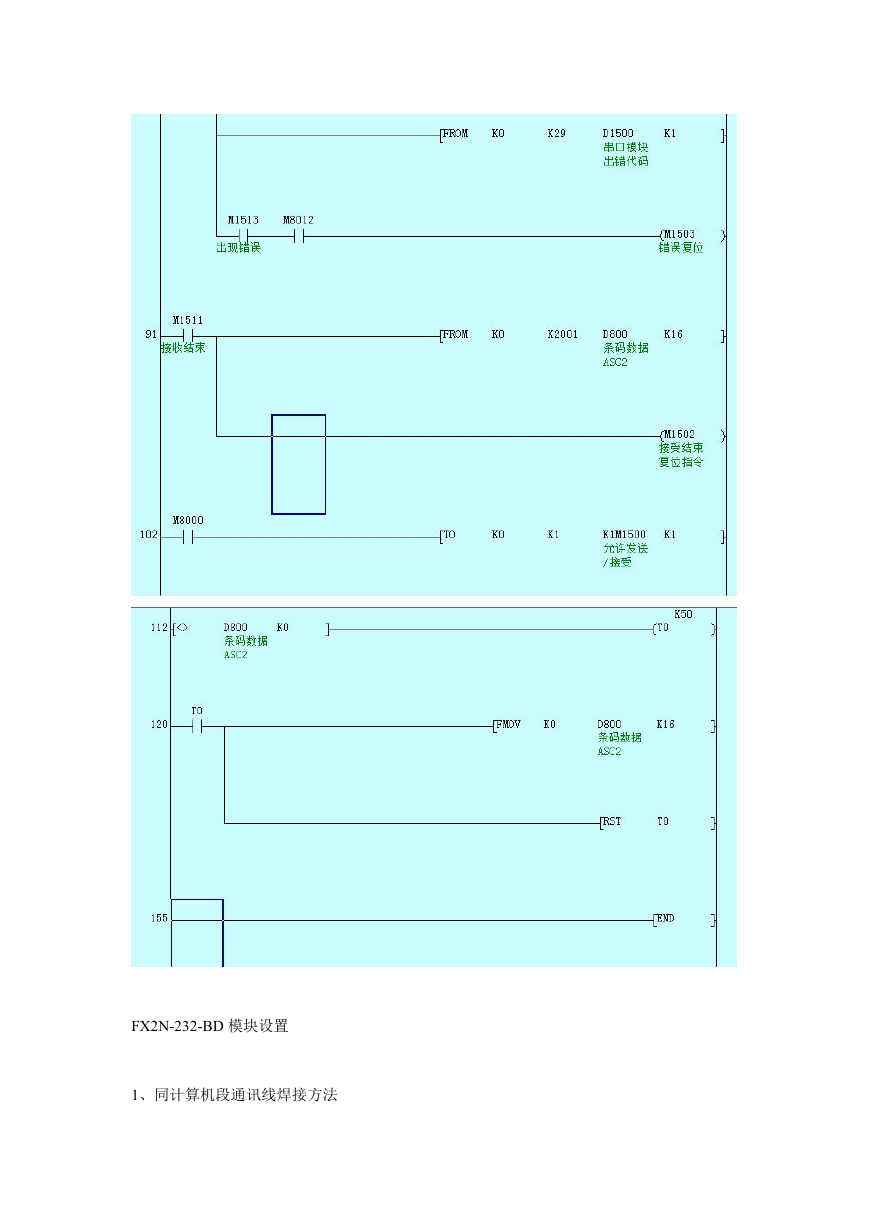

2、FX2N-232IF 通讯程序设置

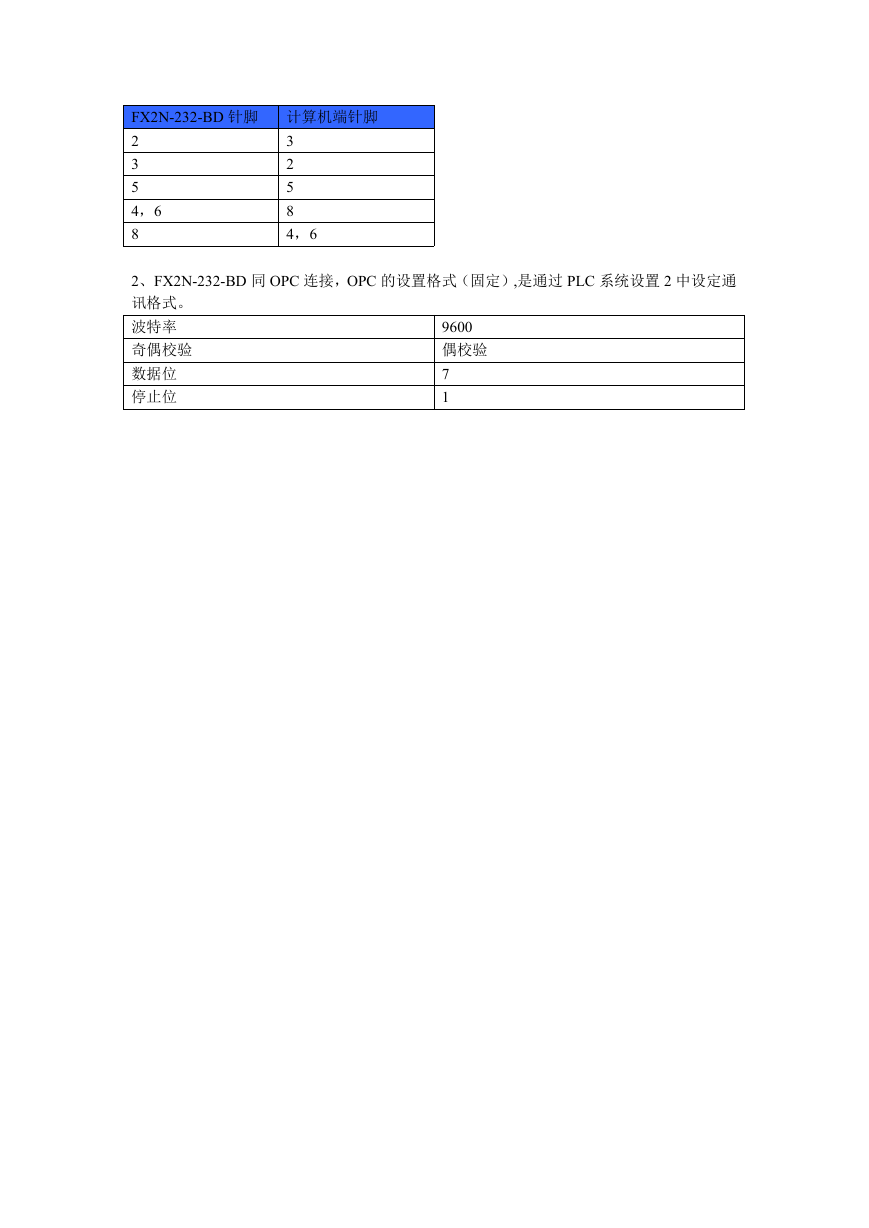

FX2N-232-BD 模块设置
1、同计算机段通讯线焊接方法
FX2N-232-BD 针脚 计算机端针脚
2
3
5
4,6
8
3
2
5
8
4,6
2、FX2N-232-BD 同 OPC 连接,OPC 的设置格式(固定),是通过 PLC 系统设置 2 中设定通
讯格式。
波特率
奇偶校验
数据位
停止位
9600
偶校验
7
1
