第一章 产品介绍
1.1 概述
1.2 特点:
1.3 一般特性:
第二章 安装与测试
2.1 初始检查
2.2 Windows2K/XP/9X下模块的安装
2.3 软件的安装:
2.3.1 安装Device Manager和32bitDLL驱动
2.3.2 32bitDLL驱动手册(软件手册)说明
2.3.3 32bitDLL驱动编程示例程序说明
2.3.4 labview驱动程序安装使用说明
2.3.5 Active Daq控件安装使用说明
2.4 硬件的安装:
2.5 测试
2.5.1 模拟输入功能测试
2.5.2 模拟输出功能测试
2.5.3 数字量输入功能测试
2.5.4 数字量输出功能测试
2.5.5 计数器功能测试
第三章 信号连接
3.1 模拟信号输入连接
3.1.1 单端模拟输入连接
3.1.2 差分式模拟输入连接
3.2 模拟信号输出连接
3.3外部触发源连接
第四章 例程使用详解
4.1 模块支持列表
4.2 常用例子使用说明(以VB例程为例)
4.2.1 AD_SOFT(软件轮询方式例程)
4.2.2 AD_int(中断方式进行数据采集的例程)
4.2.3 DO_SOFT(数字量输出):
4.2.4 COUNTER(计数程序)
4.2.5 DI_SOFT (数字量输入例程)
4.2.7 MAD_int(多通道中断采集例程)
第五章 遇到问题,如何解决?

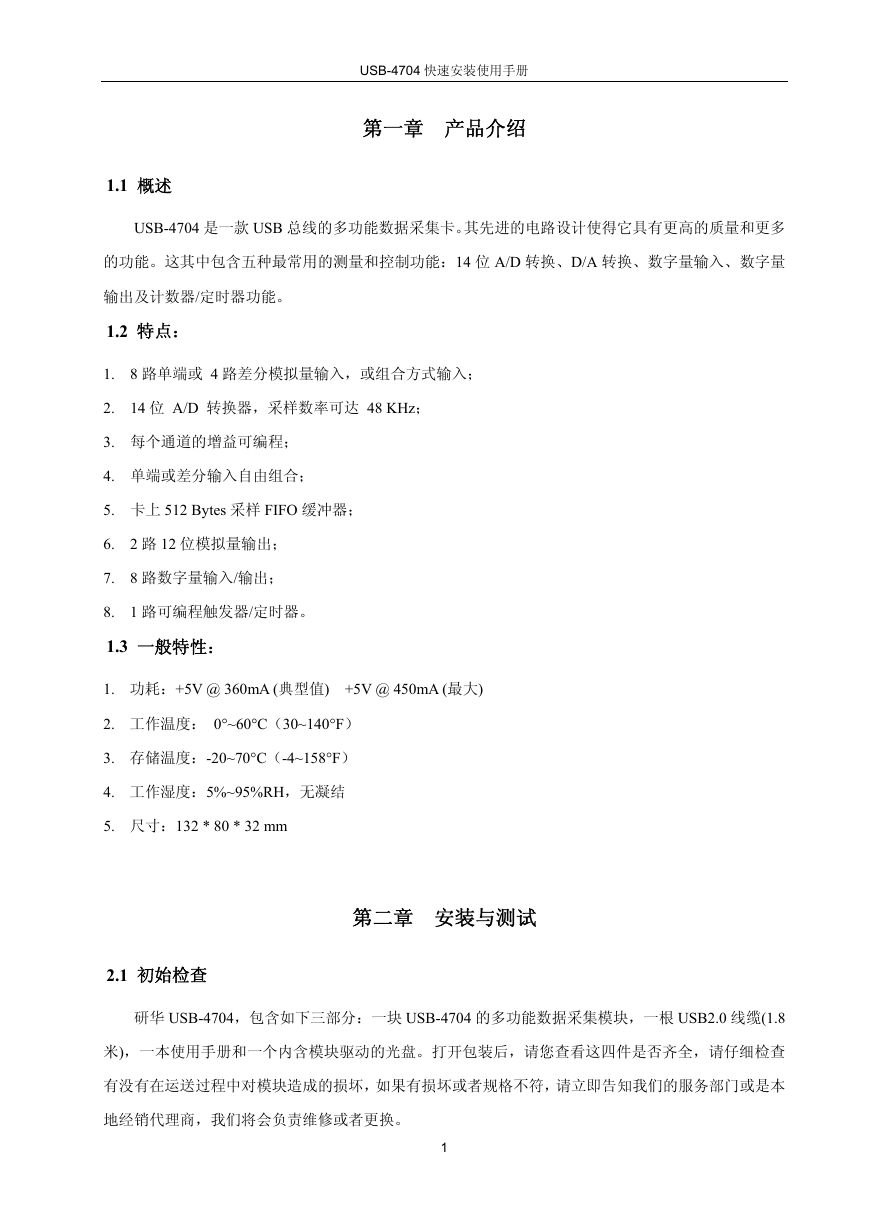

USB-4704 快速安装使用手册 第一章 产品介绍 1.1 概述 USB-4704 是一款 USB 总线的多功能数据采集卡。其先进的电路设计使得它具有更高的质量和更多 的功能。这其中包含五种最常用的测量和控制功能:14 位 A/D 转换、D/A 转换、数字量输入、数字量 输出及计数器/定时器功能。 1.2 特点: 1. 8 路单端或 4 路差分模拟量输入,或组合方式输入; 2. 14 位 A/D 转换器,采样数率可达 48 KHz; 3. 每个通道的增益可编程; 4. 单端或差分输入自由组合; 5. 卡上 512 Bytes 采样 FIFO 缓冲器; 6. 2 路 12 位模拟量输出; 7. 8 路数字量输入/输出; 8. 1 路可编程触发器/定时器。 1.3 一般特性: 1. 功耗:+5V @ 360mA (典型值) +5V @ 450mA (最大) 2. 工作温度: 0°~60°C(30~140°F) 3. 存储温度:-20~70°C(-4~158°F) 4. 工作湿度:5%~95%RH,无凝结 5. 尺寸:132 * 80 * 32 mm 第二章 安装与测试 2.1 初始检查 研华 USB-4704,包含如下三部分:一块 USB-4704 的多功能数据采集模块,一根 USB2.0 线缆(1.8 米),一本使用手册和一个内含模块驱动的光盘。打开包装后,请您查看这四件是否齐全,请仔细检查 有没有在运送过程中对模块造成的损坏,如果有损坏或者规格不符,请立即告知我们的服务部门或是本 地经销代理商,我们将会负责维修或者更换。 1

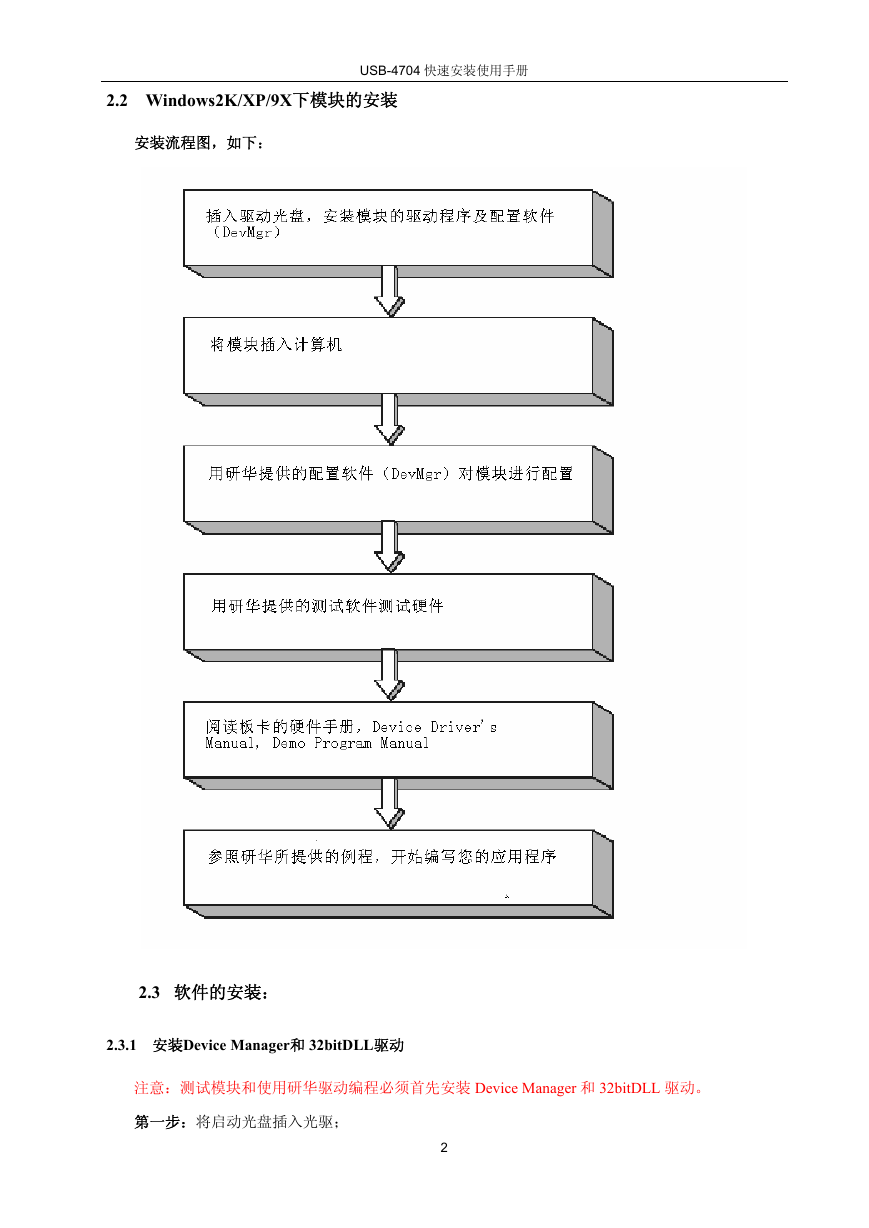

USB-4704 快速安装使用手册 2.2 Windows2K/XP/9X下模块的安装 安装流程图,如下: 2.3 软件的安装: 2.3.1 安装Device Manager和 32bitDLL驱动 注意:测试模块和使用研华驱动编程必须首先安装 Device Manager 和 32bitDLL 驱动。 第一步:将启动光盘插入光驱; 2

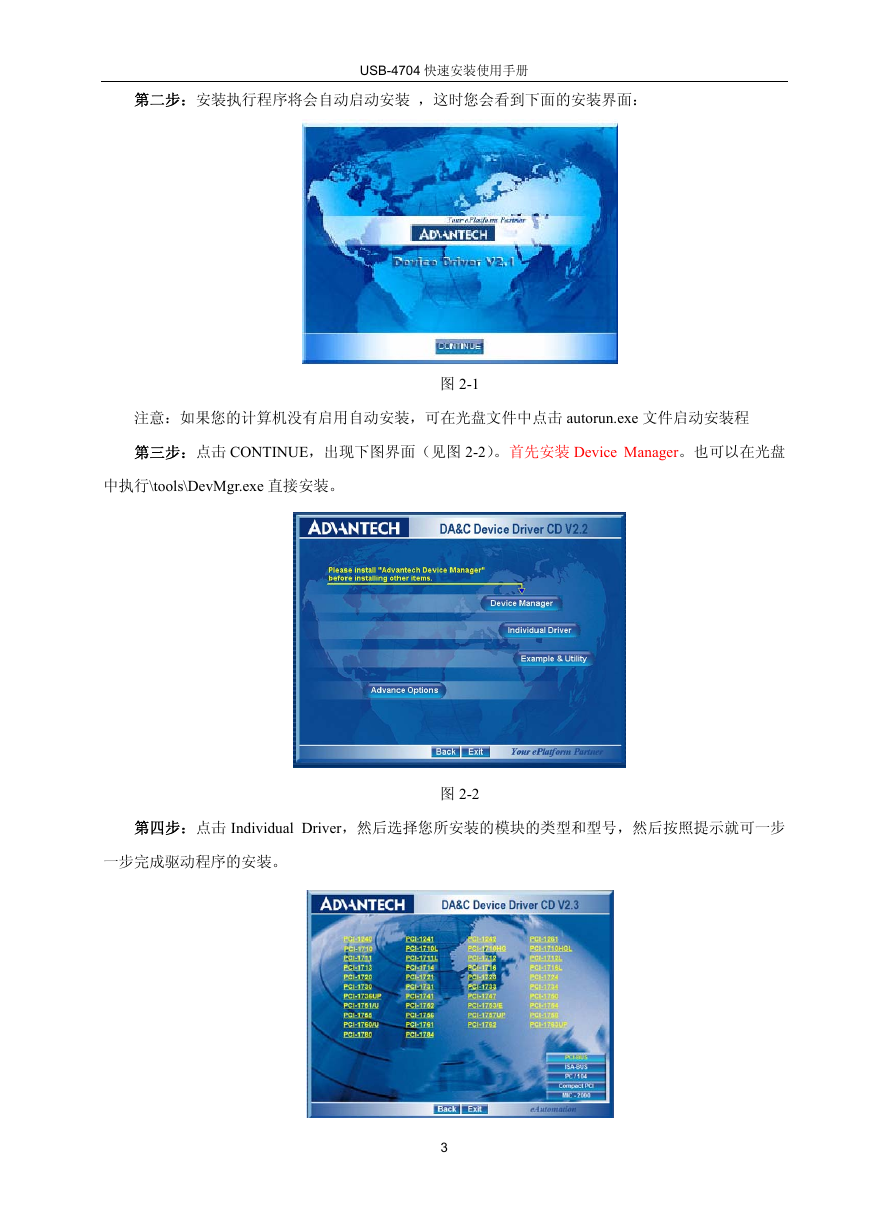

第二步:安装执行程序将会自动启动安装 ,这时您会看到下面的安装界面: USB-4704 快速安装使用手册 图 2-1 注意:如果您的计算机没有启用自动安装,可在光盘文件中点击 autorun.exe 文件启动安装程 第三步:点击 CONTINUE,出现下图界面(见图 2-2)。首先安装 Device Manager。也可以在光盘 中执行\tools\DevMgr.exe 直接安装。 图 2-2 第四步:点击 Individual Driver,然后选择您所安装的模块的类型和型号,然后按照提示就可一步 一步完成驱动程序的安装。 3

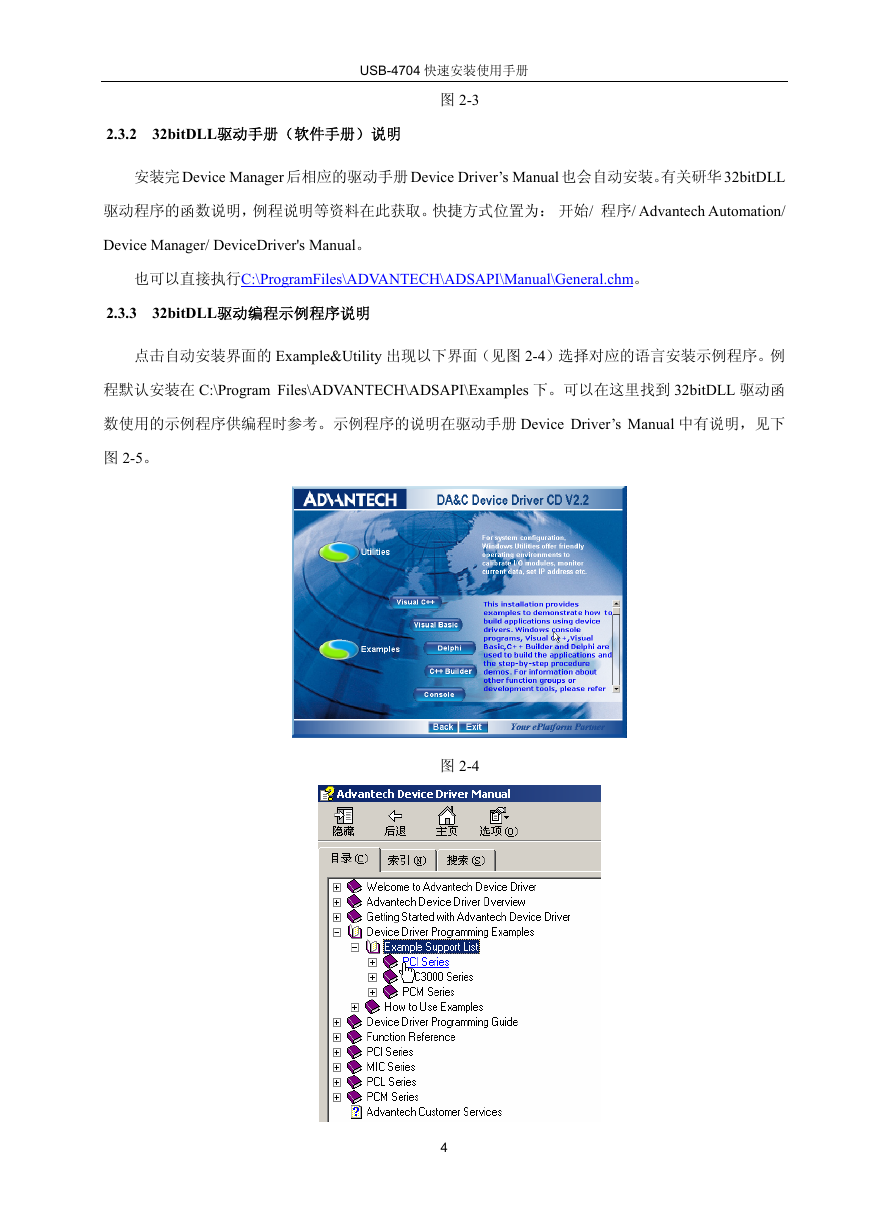

USB-4704 快速安装使用手册 图 2-3 2.3.2 32bitDLL驱动手册(软件手册)说明 安装完 Device Manager 后相应的驱动手册 Device Driver’s Manual 也会自动安装。有关研华 32bitDLL 驱动程序的函数说明,例程说明等资料在此获取。快捷方式位置为: 开始/ 程序/ Advantech Automation/ Device Manager/ DeviceDriver's Manual。 也可以直接执行C:\ProgramFiles\ADVANTECH\ADSAPI\Manual\General.chm。 2.3.3 32bitDLL驱动编程示例程序说明 点击自动安装界面的 Example&Utility 出现以下界面(见图 2-4)选择对应的语言安装示例程序。例 程默认安装在 C:\Program Files\ADVANTECH\ADSAPI\Examples 下。可以在这里找到 32bitDLL 驱动函 数使用的示例程序供编程时参考。示例程序的说明在驱动手册 Device Driver’s Manual 中有说明,见下 图 2-5。 图 2-4 4

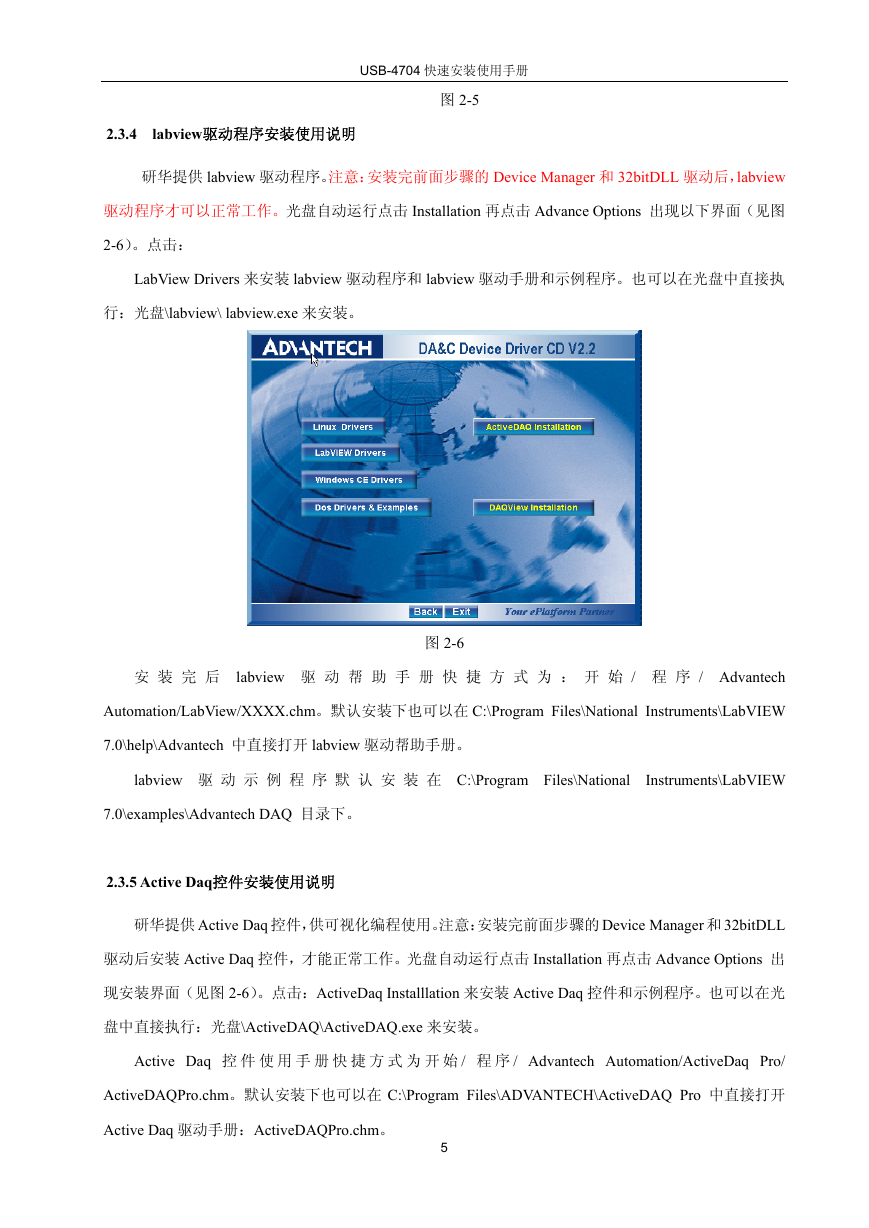

USB-4704 快速安装使用手册 图 2-5 2.3.4 labview驱动程序安装使用说明 研华提供 labview 驱动程序。注意:安装完前面步骤的 Device Manager 和 32bitDLL 驱动后,labview 驱动程序才可以正常工作。光盘自动运行点击 Installation 再点击 Advance Options 出现以下界面(见图 2-6)。点击: LabView Drivers 来安装 labview 驱动程序和 labview 驱动手册和示例程序。也可以在光盘中直接执 行:光盘\labview\ labview.exe 来安装。 图 2-6 安 装 完 后 labview 驱 动 帮 助 手 册 快 捷 方 式 为 : 开 始 / 程 序/ Advantech Automation/LabView/XXXX.chm。默认安装下也可以在 C:\Program Files\National Instruments\LabVIEW 7.0\help\Advantech 中直接打开 labview 驱动帮助手册。 labview 驱 动 示 例 程 序 默 认 安 装 在 C:\Program Files\National Instruments\LabVIEW 7.0\examples\Advantech DAQ 目录下。 2.3.5 Active Daq控件安装使用说明 研华提供 Active Daq 控件,供可视化编程使用。注意:安装完前面步骤的 Device Manager 和 32bitDLL 驱动后安装 Active Daq 控件,才能正常工作。光盘自动运行点击 Installation 再点击 Advance Options 出 现安装界面(见图 2-6)。点击:ActiveDaq Installlation 来安装 Active Daq 控件和示例程序。也可以在光 盘中直接执行:光盘\ActiveDAQ\ActiveDAQ.exe 来安装。 Active Daq 控 件 使 用 手 册 快 捷 方 式 为 开 始 / 程 序 / Advantech Automation/ActiveDaq Pro/ ActiveDAQPro.chm。默认安装下也可以在 C:\Program Files\ADVANTECH\ActiveDAQ Pro 中直接打开 Active Daq 驱动手册:ActiveDAQPro.chm。 5

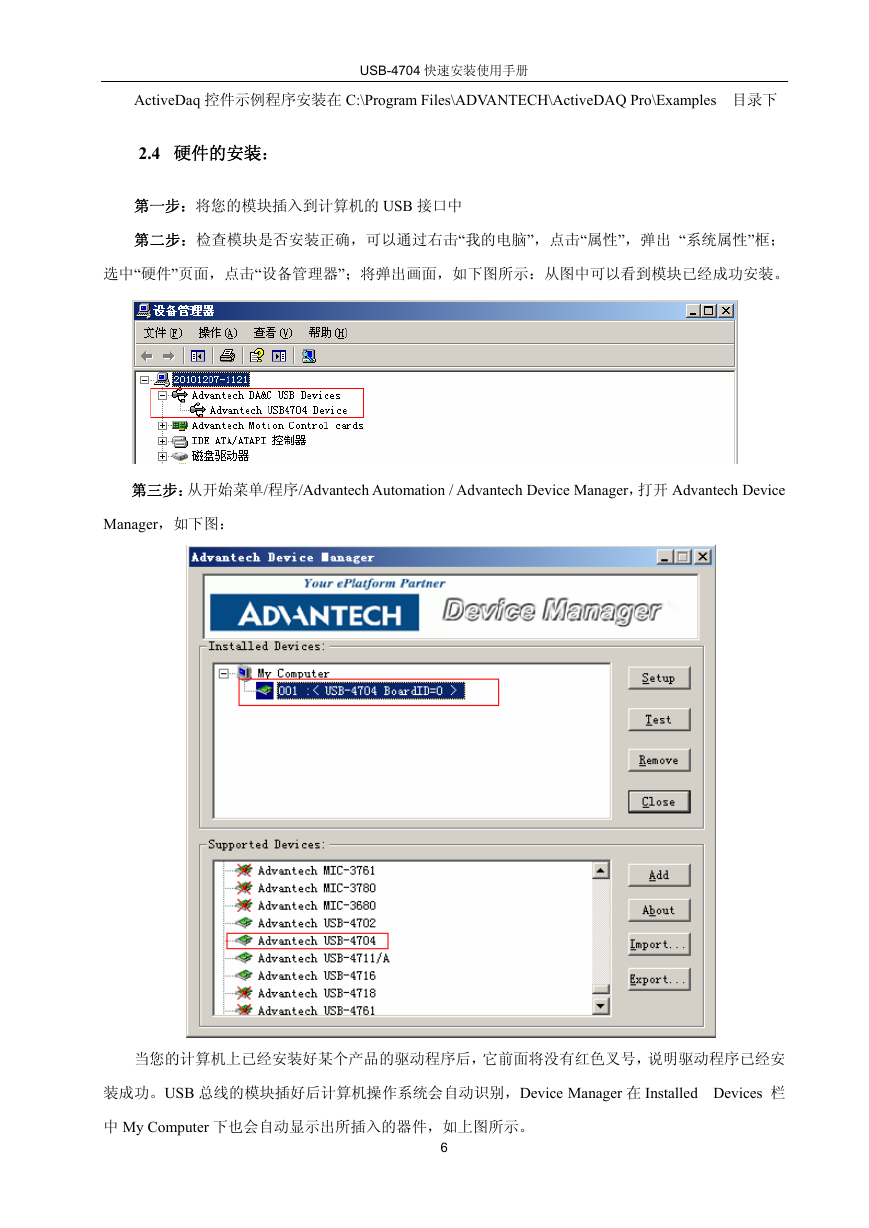

ActiveDaq 控件示例程序安装在 C:\Program Files\ADVANTECH\ActiveDAQ Pro\Examples 目录下 USB-4704 快速安装使用手册 2.4 硬件的安装: 第一步:将您的模块插入到计算机的 USB 接口中 第二步:检查模块是否安装正确,可以通过右击“我的电脑”,点击“属性”,弹出 “系统属性”框; 选中“硬件”页面,点击“设备管理器”;将弹出画面,如下图所示:从图中可以看到模块已经成功安装。 第三步:从开始菜单/程序/Advantech Automation / Advantech Device Manager,打开 Advantech Device Manager,如下图: 当您的计算机上已经安装好某个产品的驱动程序后,它前面将没有红色叉号,说明驱动程序已经安 装成功。USB 总线的模块插好后计算机操作系统会自动识别,Device Manager 在 Installed Devices 栏 中 My Computer 下也会自动显示出所插入的器件,如上图所示。 6

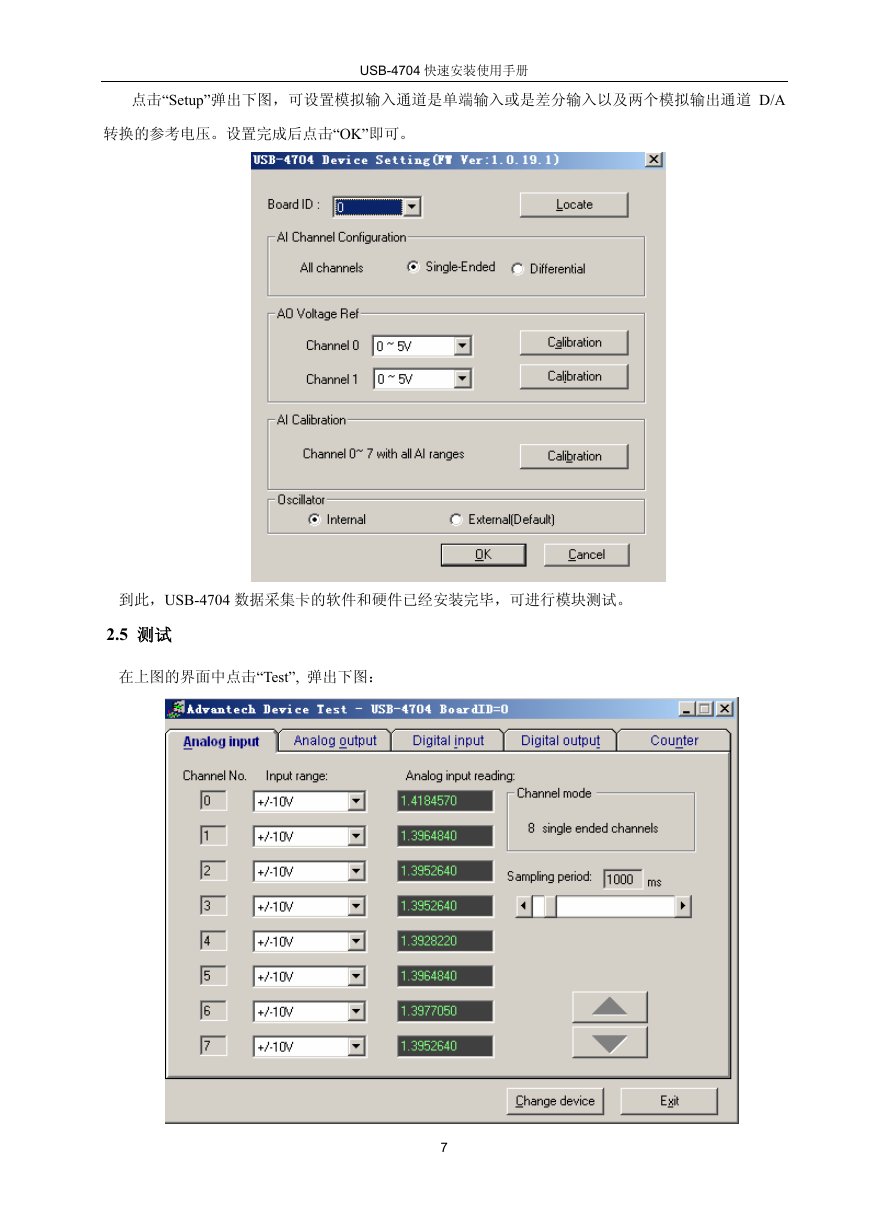

点击“Setup”弹出下图,可设置模拟输入通道是单端输入或是差分输入以及两个模拟输出通道 D/A USB-4704 快速安装使用手册 转换的参考电压。设置完成后点击“OK”即可。 到此,USB-4704 数据采集卡的软件和硬件已经安装完毕,可进行模块测试。 2.5 测试 在上图的界面中点击“Test”, 弹出下图: 7

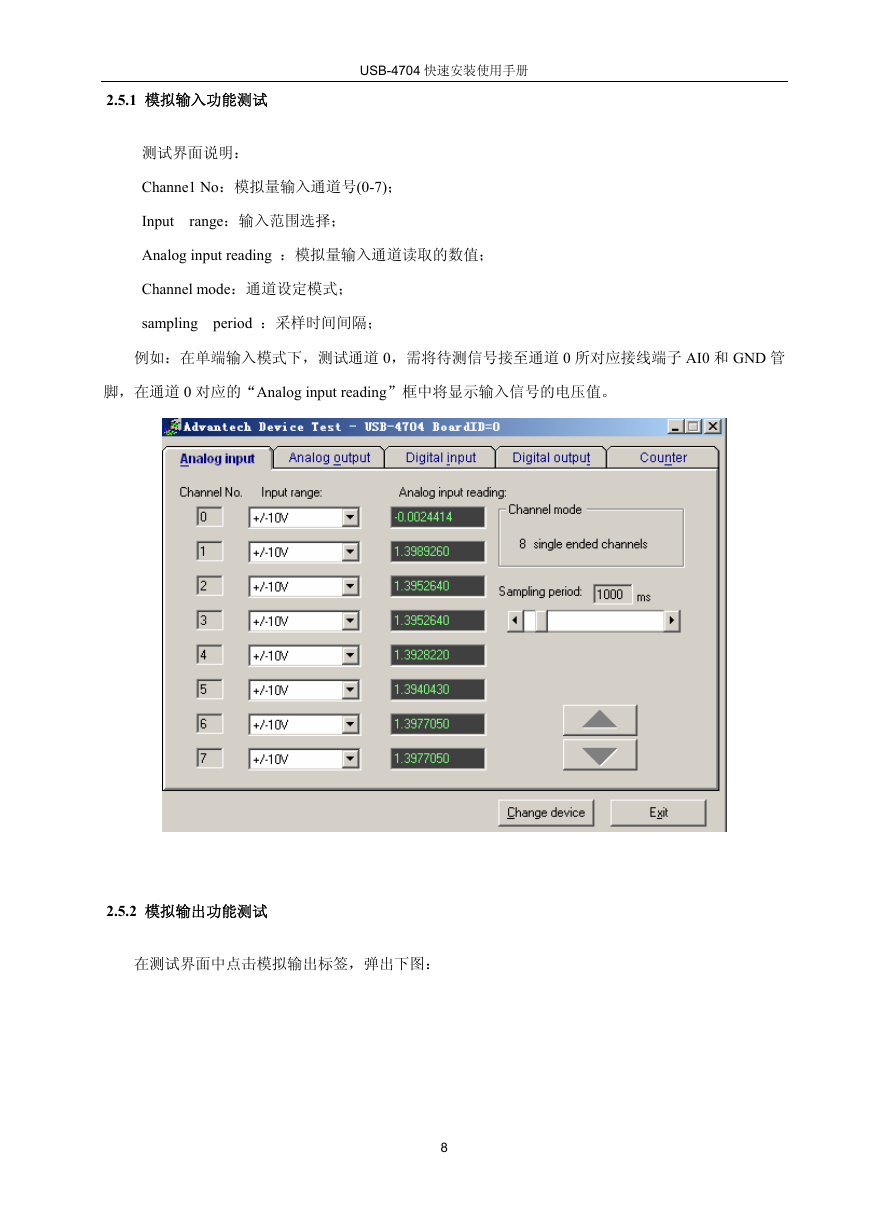

2.5.1 模拟输入功能测试 USB-4704 快速安装使用手册 测试界面说明: Channe1 No:模拟量输入通道号(0-7); Input range:输入范围选择; Analog input reading :模拟量输入通道读取的数值; Channel mode:通道设定模式; sampling period :采样时间间隔; 例如:在单端输入模式下,测试通道 0,需将待测信号接至通道 0 所对应接线端子 AI0 和 GND 管 脚,在通道 0 对应的“Analog input reading”框中将显示输入信号的电压值。 2.5.2 模拟输出功能测试 在测试界面中点击模拟输出标签,弹出下图: 8
