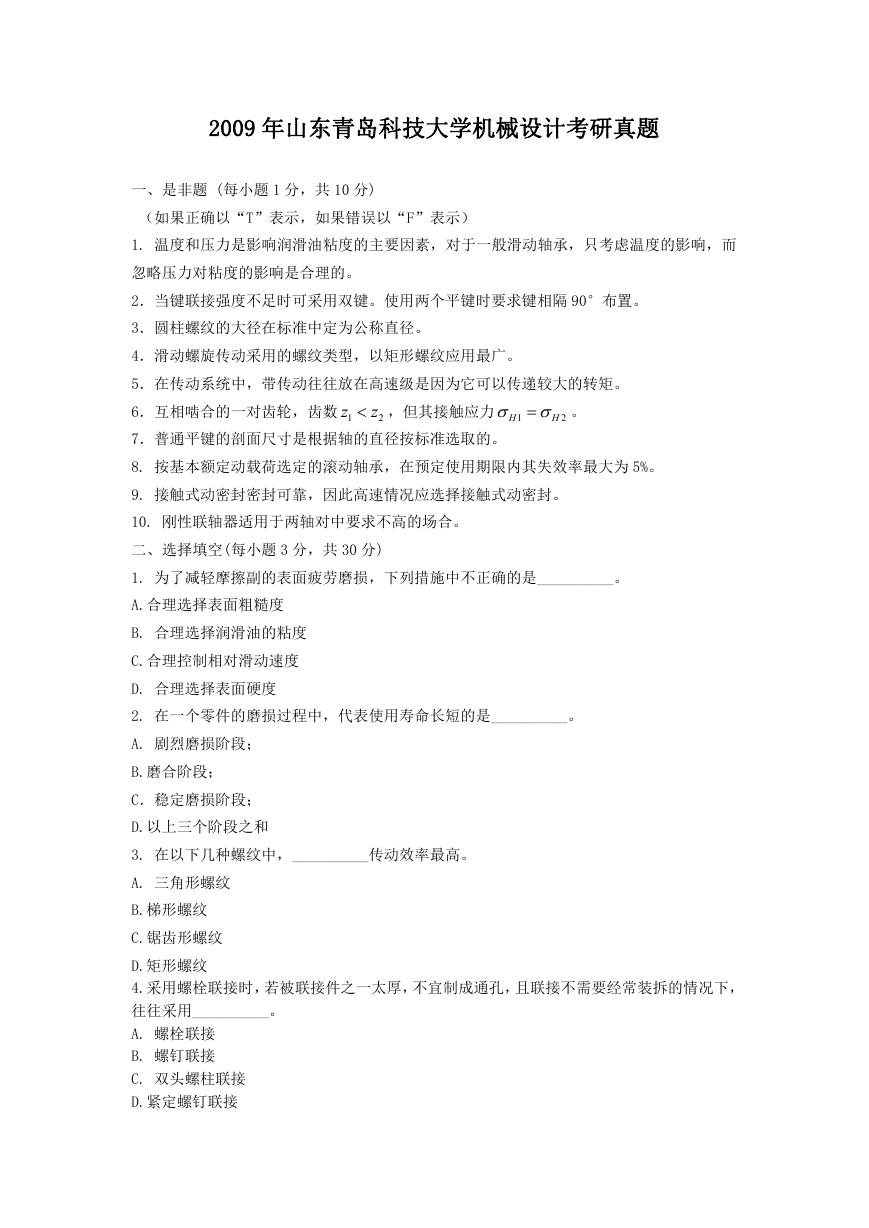

2009 年山东青岛科技大学机械设计考研真题一、是非题 (每小题 1 分，共 10 分) （如果正确以“T”表示，如果错误以“F”表示） 1. 温度和压力是影响润滑油粘度的主要因素，对于一般滑动轴承，只考虑温度的影响，而忽略压力对粘度的影响是合理的。 2．当键联接强度不足时可采用双键。使用两个平键时要求键相隔 90°布置。 3．圆柱螺纹的大径在标准中定为公称直径。 4．滑动螺旋传动采用的螺纹类型，以矩形螺纹应用最广。 5．在传动系统中，带传动往往放在高速级是因为它可以传递较大的转矩。 z 6．互相啮合的一对齿轮，齿数 1 7．普通平键的剖面尺寸是根据轴的直径按标准选取的。 z ，但其接触应力 1 H 2   H 。 2 8. 按基本额定动载荷选定的滚动轴承，在预定使用期限内其失效率最大为 5%。 9. 接触式动密封密封可靠，因此高速情况应选择接触式动密封。 10. 刚性联轴器适用于两轴对中要求不高的场合。二、选择填空(每小题 3 分，共 30 分) 1. 为了减轻摩擦副的表面疲劳磨损，下列措施中不正确的是__________。 A.合理选择表面粗糙度 B. 合理选择润滑油的粘度 C.合理控制相对滑动速度 D. 合理选择表面硬度 2. 在一个零件的磨损过程中，代表使用寿命长短的是__________。 A. 剧烈磨损阶段； B.磨合阶段； C．稳定磨损阶段； D.以上三个阶段之和 3. 在以下几种螺纹中，__________传动效率最高。 A. 三角形螺纹 B.梯形螺纹 C.锯齿形螺纹 D.矩形螺纹 4.采用螺栓联接时，若被联接件之一太厚，不宜制成通孔，且联接不需要经常装拆的情况下，往往采用__________。 A. 螺栓联接 B. 螺钉联接 C. 双头螺柱联接 D.紧定螺钉联接

5. V 带传动的设计准则是保证带在工作期限内__________。 A. 保证带在不打滑的条件下，具有足够的疲劳强度 B. 保证带传动时，带不被拉断 C. 保证带传动在不打滑的情况下，带不磨损 D. 不发生弹性变形和过度磨损 6. 链传动中，链节数常采用偶数，这是为了使链传动__________。 A. 工作平稳； B. 避免采用过渡链节； C. 提高传动效率； D. 链条与链轮磨损均匀 7. 选择齿轮毛坯的获得方法（由棒材车削、锻造、铸造等）与__________有关。 A. 齿圈宽度 B. 齿轮在轴上位置 C. 齿轮直径 D. 精度 8. 下列零件的失效中，__________不属于强度问题。 A. 螺栓断裂 B.齿轮的齿面上发生疲劳点蚀 C. 蜗杆轴产生过大的弯曲变形 D.滚动轴承套圈的滚道上被压出深的凹坑 9．在图示的 m - a 极限应力简图中，如工作应力点 M所在的 ON线与横轴间夹角=45°，则该零件受的是________。 A．不变号的非对称循环变应力 B．脉动循环变应力 C．对称循环变应力 D．静应力 10. 机器在运转过程中载荷较平稳，但可能产生很大的瞬时过载，对机器造成损害，在这种情况下，通常宜选用联轴器。 A. 安全 B. 可移式刚性 C. 弹性 D. 固定式刚性三、简答题（每小题 10 分,共 40 分） 1. 简述提高螺栓联接强度的措施，并举例说明。 2. 带传动正常工作时，带中的应力由哪几部分组成？影响他们大小的主要因素各是什么？

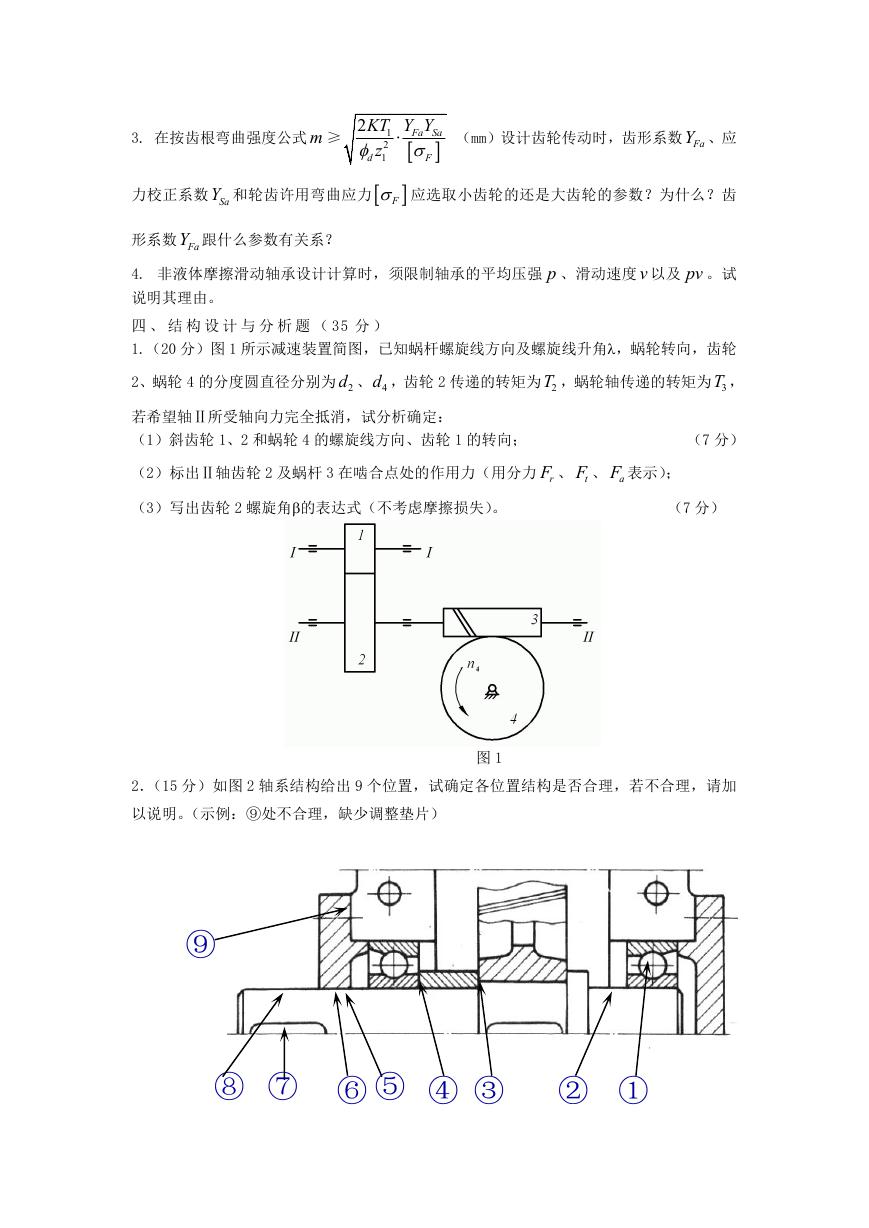

3. 在按齿根弯曲强度公式 m ≥ 2 KT 1 2 z 1 d 力校正系数 SaY 和轮齿许用弯曲应力  Y Y Fa Sa   F  （mm）设计齿轮传动时，齿形系数 FaY 、应 F 应选取小齿轮的还是大齿轮的参数？为什么？齿形系数 FaY 跟什么参数有关系？ 4. 非液体摩擦滑动轴承设计计算时，须限制轴承的平均压强 p 、滑动速度 v 以及 pv 。试说明其理由。四、结构设计与分析题（ 35 分） 1.（20 分）图 1 所示减速装置简图，已知蜗杆螺旋线方向及螺旋线升角，蜗轮转向，齿轮 2、蜗轮 4 的分度圆直径分别为 2d 、 4d ，齿轮 2 传递的转矩为 2T ，蜗轮轴传递的转矩为 3T ，若希望轴Ⅱ所受轴向力完全抵消，试分析确定：（1）斜齿轮 1、2 和蜗轮 4 的螺旋线方向、齿轮 1 的转向；（2）标出Ⅱ轴齿轮 2 及蜗杆 3 在啮合点处的作用力（用分力 rF 、 tF 、 aF 表示）；（3）写出齿轮 2 螺旋角的表达式（不考虑摩擦损失）。（7 分）（7 分） 2．（15 分）如图 2 轴系结构给出 9 个位置，试确定各位置结构是否合理，若不合理，请加以说明。（示例：⑨处不合理，缺少调整垫片）图 1 ⑨ ④⑤⑥⑦⑧ ③ ② ①

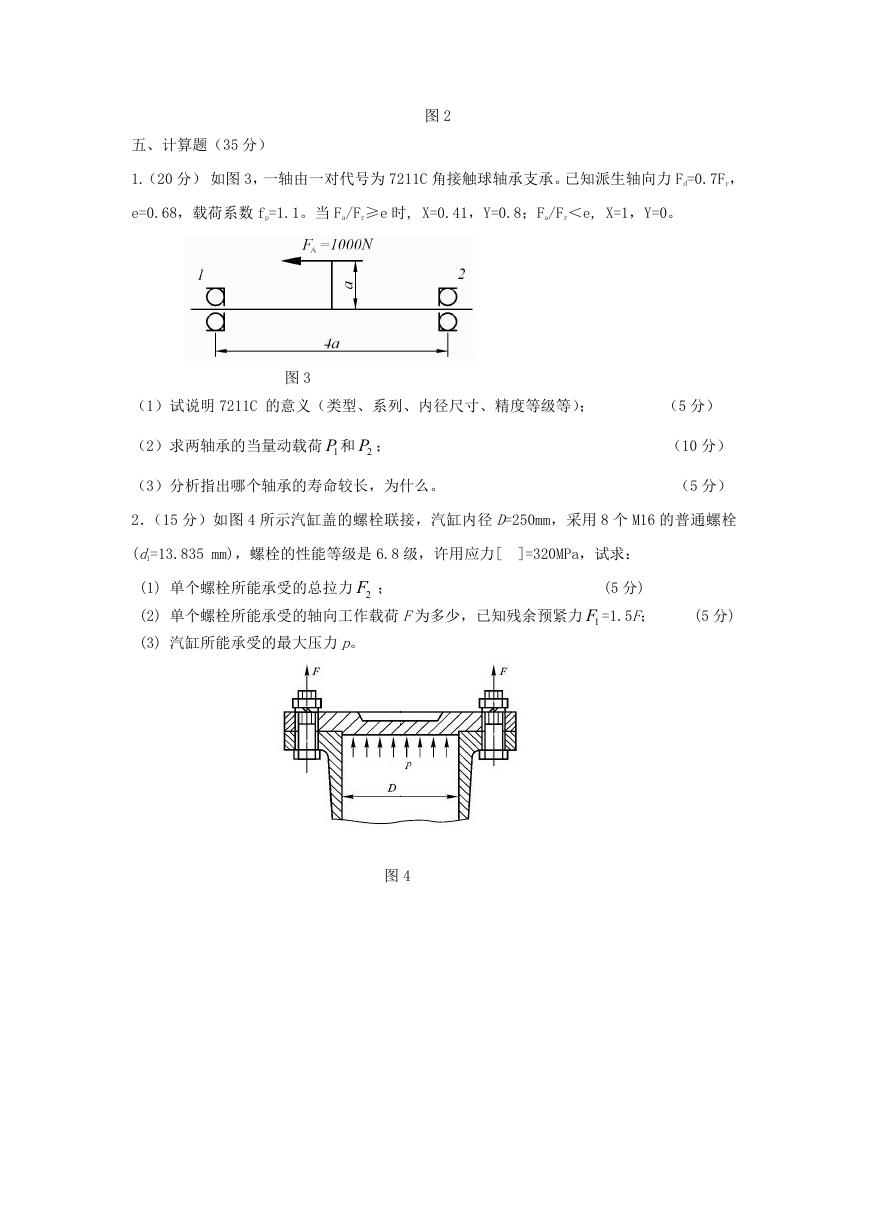

五、计算题（35 分）图 2 1.（20 分）如图 3，一轴由一对代号为 7211C 角接触球轴承支承。已知派生轴向力 Fd=0.7Fr， e=0.68，载荷系数 fp=1.1。当 Fa/Fr≥e 时, X=0.41，Y=0.8；Fa/Fr＜e, X=1，Y=0。图 3 （1）试说明 7211C 的意义（类型、系列、内径尺寸、精度等级等）；（5 分）（2）求两轴承的当量动载荷 1P 和 2P ；（3）分析指出哪个轴承的寿命较长，为什么。（10 分）（5 分） 2．（15 分）如图 4 所示汽缸盖的螺栓联接，汽缸内径 D=250mm，采用 8 个 M16 的普通螺栓 (d1=13.835 mm)，螺栓的性能等级是 6.8 级，许用应力[ (1) 单个螺栓所能承受的总拉力 2F ； (5 分) (2) 单个螺栓所能承受的轴向工作载荷 F为多少，已知残余预紧力 1F =1.5F； (3) 汽缸所能承受的最大压力 p。 ]=320MPa，试求： (5 分) 图 4
