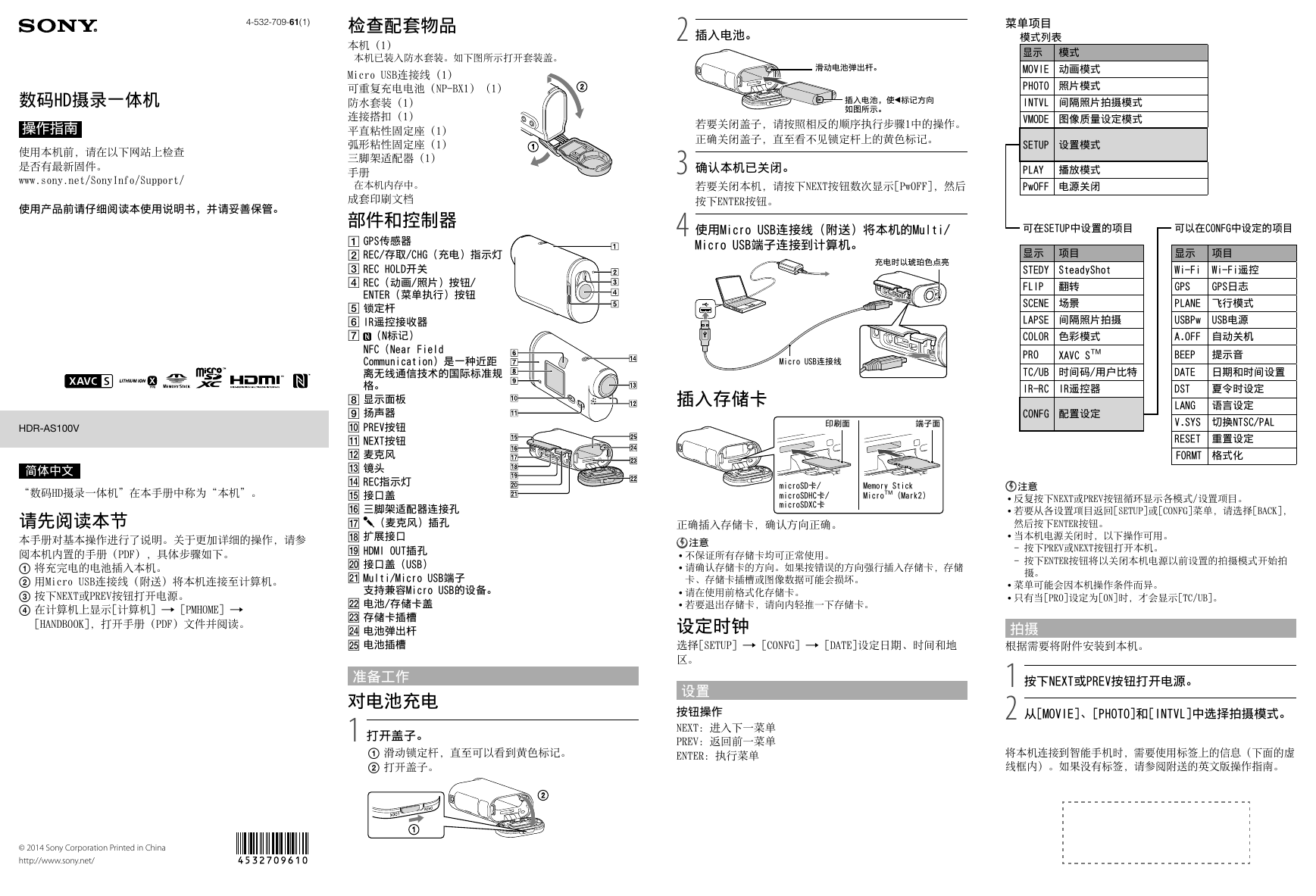

4-532-709-61(1) 检查配套物品 本机 (1) 本机已装入防水套装。如下图所示打开套装盖。 2 插入电池。 数码HD摄录一体机 操作指南 使用本机前，请在以下网站上检查 是否有最新固件。 www.sony.net/SonyInfo/Support/ 使用产品前请仔细阅读本使用说明书，并请妥善保管。 HDR-AS100V 简体中⽂ “数码HD摄录一体机”在本手册中称为“本机”。 请先阅读本节 本手册对基本操作进行了说明。关于更加详细的操作，请参 阅本机内置的手册（PDF），具体步骤如下。  将充完电的电池插入本机。  用Micro USB连接线（附送）将本机连接至计算机。  按下NEXT或PREV按钮打开电源。  在计算机上显示[计算机]  [PMHOME]  [HANDBOOK]，打开手册（PDF）文件并阅读。 Micro USB连接线 (1) 可重复充电电池（NP-BX1） (1) 防水套装 (1) 连接搭扣 (1) 平直粘性固定座 (1) 弧形粘性固定座 (1) 三脚架适配器 (1) 手册 在本机内存中。 成套印刷文档 部件和控制器  GPS传感器  REC/存取/CHG（充电）指示灯  REC HOLD开关  REC（动画/照片）按钮/ ENTER（菜单执行）按钮  锁定杆  IR遥控接收器  （N标记） NFC（Near Field Communication）是一种近距 离⽆线通信技术的国际标准规 格。  显示面板  扬声器  PREV按钮  NEXT按钮  麦克风  镜头  REC指示灯  接口盖  三脚架适配器连接孔  （麦克风）插孔  扩展接口  HDMI OUT插孔  接口盖（USB）  Multi/Micro USB端子 支持兼容Micro USB的设备。  电池/存储卡盖  存储卡插槽  电池弹出杆  电池插槽 准备工作 对电池充电 1 打开盖子。  滑动锁定杆，直至可以看到黄色标记。  打开盖子。 © 2014 Sony Corporation Printed in China http://www.sony.net/ 滑动电池弹出杆。 插入电池，使标记方向 如图所示。 若要关闭盖子，请按照相反的顺序执行步骤1中的操作。 正确关闭盖子，直至看不见锁定杆上的黄色标记。 确认本机已关闭。 若要关闭本机，请按下NEXT按钮数次显示[PwOFF]，然后 按下ENTER按钮。 3 4 使用Micro USB连接线（附送）将本机的Multi/ Micro USB端子连接到计算机。 充电时以琥珀色点亮 Micro USB连接线 插入存储卡 印刷面 端子面 microSD卡/ microSDHC卡/ microSDXC卡 Memory Stick Micro (Mark2) 正确插入存储卡，确认方向正确。    注意 不保证所有存储卡均可正常使用。 请确认存储卡的方向。如果按错误的方向强行插入存储卡，存储 卡、存储卡插槽或图像数据可能会损坏。 请在使用前格式化存储卡。 若要退出存储卡，请向内轻推一下存储卡。 设定时钟 选择[SETUP]  [CONFG]  [DATE]设定日期、时间和地 区。   设置 按钮操作 NEXT: 进入下一菜单 PREV: 返回前一菜单 ENTER: 执行菜单 菜单项目 模式列表 显示 模式 MOVIE 动画模式 PHOTO 照片模式 INTVL 间隔照片拍摄模式 VMODE 图像质量设定模式 SETUP 设置模式 PLAY 播放模式 PwOFF 电源关闭 可在SETUP中设置的项目 可以在CONFG中设定的项目 显示 项目 显示 项目 STEDY SteadyShot Wi-Fi Wi-Fi遥控 FLIP 翻转 SCENE 场景 LAPSE 间隔照片拍摄 COLOR 色彩模式 XAVC S PRO GPS GPS日志 PLANE 飞行模式 USBPw USB电源 A.OFF 自动关机 BEEP 提示音 TC/UB 时间码/用户比特 DATE 日期和时间设置 IR-RC IR遥控器 CONFG 配置设定 DST 夏令时设定 LANG 语言设定 V.SYS 切换NTSC/PAL RESET 重置设定 FORMT 格式化     注意 反复按下NEXT或PREV按钮循环显示各模式/设置项目。 若要从各设置项目返回[SETUP]或[CONFG]菜单，请选择[BACK]， 然后按下ENTER按钮。 当本机电源关闭时，以下操作可用。 - 按下PREV或NEXT按钮打开本机。 - 按下ENTER按钮将以关闭本机电源以前设置的拍摄模式开始拍 摄。   菜单可能会因本机操作条件而异。 只有当[PRO]设定为[ON]时，才会显示[TC/UB]。 拍摄 根据需要将附件安装到本机。 1 2 按下NEXT或PREV按钮打开电源。 从[MOVIE]、[PHOTO]和[INTVL]中选择拍摄模式。 将本机连接到智能手机时，需要使用标签上的信息（下面的虚 线框内）。如果没有标签，请参阅附送的英文版操作指南。 

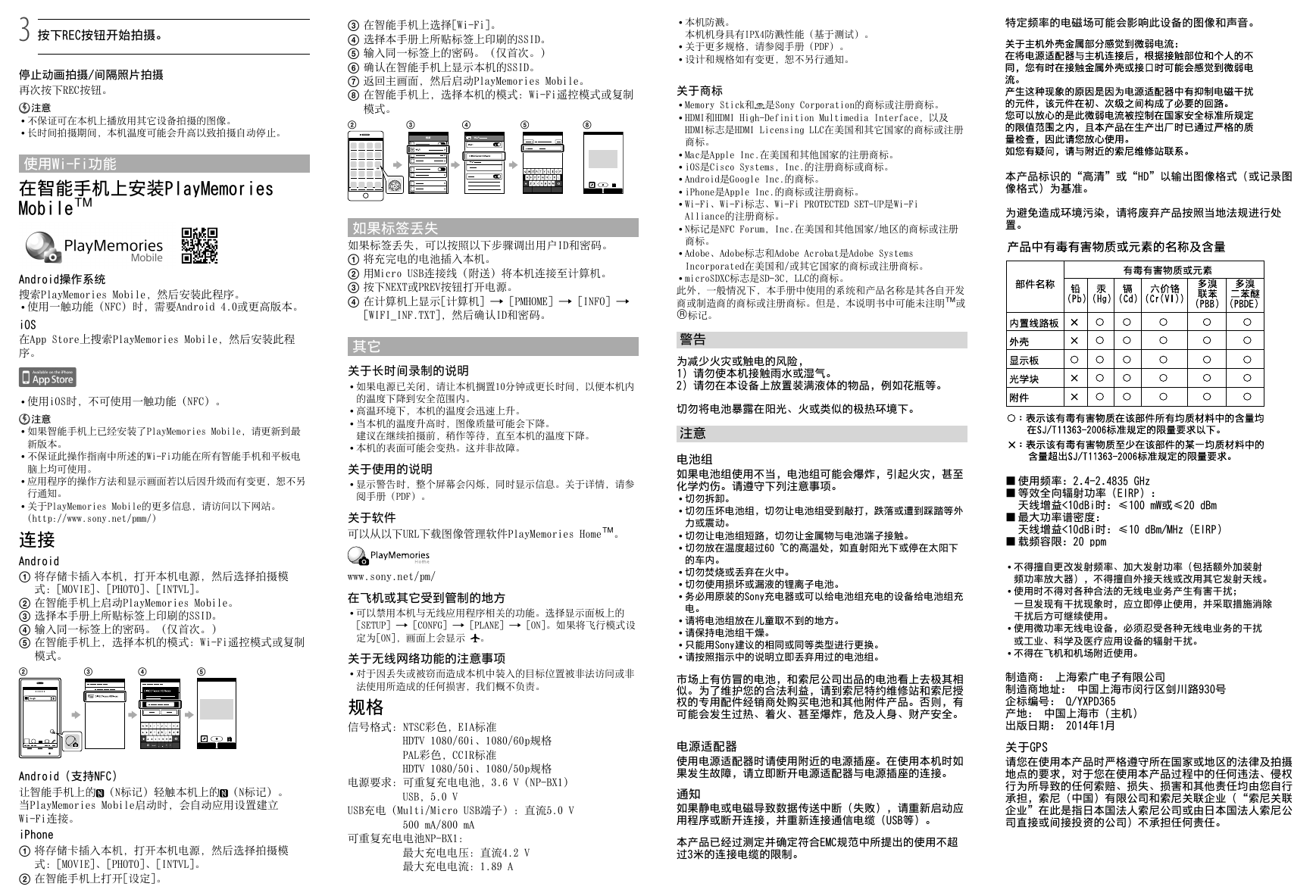

3 按下REC按钮开始拍摄。 停止动画拍摄/间隔照片拍摄 再次按下REC按钮。    注意 不保证可在本机上播放用其它设备拍摄的图像。 长时间拍摄期间，本机温度可能会升高以致拍摄自动停止。 使用Wi-Fi功能 在智能手机上安装PlayMemories Mobile Android操作系统 搜索PlayMemories Mobile，然后安装此程序。  使用一触功能（NFC）时，需要Android 4.0或更高版本。 iOS 在App Store上搜索PlayMemories Mobile，然后安装此程 序。  在智能手机上选择[Wi-Fi]。  选择本手册上所贴标签上印刷的SSID。  输入同一标签上的密码。（仅首次。）  确认在智能手机上显示本机的SSID。  返回主画面，然后启动PlayMemories Mobile。  在智能手机上，选择本机的模式：Wi-Fi遥控模式或复制 模式。      如果标签丢失 如果标签丢失，可以按照以下步骤调出用户ID和密码。  将充完电的电池插入本机。  用Micro USB连接线（附送）将本机连接至计算机。  按下NEXT或PREV按钮打开电源。  在计算机上显示[计算机]  [PMHOME]  [INFO]  [WIFI_INF.TXT]，然后确认ID和密码。 其它 使用iOS时，不可使用一触功能（NFC）。      注意 如果智能手机上已经安装了PlayMemories Mobile，请更新到最 新版本。 不保证此操作指南中所述的Wi-Fi功能在所有智能手机和平板电 脑上均可使用。 应用程序的操作方法和显示画面若以后因升级而有变更，恕不另 行通知。 关于PlayMemories Mobile的更多信息，请访问以下网站。 (http://www.sony.net/pmm/) 连接 Android  将存储卡插入本机，打开本机电源，然后选择拍摄模  式：[MOVIE]、[PHOTO]、[INTVL]。  在智能手机上启动PlayMemories Mobile。  选择本手册上所贴标签上印刷的SSID。  输入同一标签上的密码。（仅首次。）  在智能手机上，选择本机的模式：Wi-Fi遥控模式或复制 模式。     Android（支持NFC） 让智能手机上的 （N标记）轻触本机上的 （N标记）。 当PlayMemories Mobile启动时，会自动应用设置建立 Wi-Fi连接。 iPhone  将存储卡插入本机，打开本机电源，然后选择拍摄模 式：[MOVIE]、[PHOTO]、[INTVL]。  在智能手机上打开[设定]。 关于长时间录制的说明  如果电源已关闭，请让本机搁置10分钟或更长时间，以便本机内 的温度下降到安全范围内。 高温环境下，本机的温度会迅速上升。 当本机的温度升高时，图像质量可能会下降。 建议在继续拍摄前，稍作等待，直至本机的温度下降。 本机的表面可能会变热。这并非故障。    关于使用的说明  显示警告时，整个屏幕会闪烁，同时显示信息。关于详情，请参 阅手册（PDF）。 关于软件 可以从以下URL下载图像管理软件PlayMemories Home。 www.sony.net/pm/ 在飞机或其它受到管制的地方  可以禁用本机与无线应用程序相关的功能。选择显示面板上的 [SETUP]  [CONFG]  [PLANE]  [ON]。如果将飞行模式设 定为[ON]，画面上会显示 。 关于⽆线网络功能的注意事项  对于因丢失或被窃而造成本机中装入的目标位置被非法访问或非 法使用所造成的任何损害，我们概不负责。 规格 信号格式：NTSC彩色，EIA标准 电源要求：可重复充电电池，3.6 V（NP-BX1） HDTV 1080/60i、1080/60p规格 PAL彩色，CCIR标准 HDTV 1080/50i、1080/50p规格 USB，5.0 V USB充电（Multi/Micro USB端子）：直流5.0 V 500 mA/800 mA 可重复充电电池NP-BX1： 最大充电电压：直流4.2 V 最大充电电流：1.89 A    本机防溅。 本机机身具有IPX4防溅性能（基于测试）。 关于更多规格，请参阅手册（PDF）。 设计和规格如有变更，恕不另行通知。 特定频率的电磁场可能会影响此设备的图像和声音。 关于商标          Memory Stick和 是Sony Corporation的商标或注册商标。 HDMI和HDMI High-Definition Multimedia Interface，以及 HDMI标志是HDMI Licensing LLC在美国和其它国家的商标或注册 商标。 Mac是Apple Inc.在美国和其他国家的注册商标。 iOS是Cisco Systems, Inc.的注册商标或商标。 Android是Google Inc.的商标。 iPhone是Apple Inc.的商标或注册商标。 Wi-Fi、Wi-Fi标志、Wi-Fi PROTECTED SET-UP是Wi-Fi Alliance的注册商标。 N标记是NFC Forum, Inc.在美国和其他国家/地区的商标或注册 商标。 Adobe、Adobe标志和Adobe Acrobat是Adobe Systems Incorporated在美国和/或其它国家的商标或注册商标。 microSDXC标志是SD-3C, LLC的商标。  此外，一般情况下，本手册中使用的系统和产品名称是其各自开发 商或制造商的商标或注册商标。但是，本说明书中可能未注明或 标记。 警告 为减少⽕灾或触电的风险， 1）请勿使本机接触⾬⽔或湿⽓。 2）请勿在本设备上放置装满液体的物品，例如花瓶等。 切勿将电池暴露在阳光、⽕或类似的极热环境下。 注意 电池组 如果电池组使用不当，电池组可能会爆炸，引起⽕灾，甚至 化学灼伤。请遵守下列注意事项。   切勿拆卸。 切勿压坏电池组，切勿让电池组受到敲打，跌落或遭到踩踏等外 力或震动。 切勿让电池组短路，切勿让金属物与电池端子接触。 切勿放在温度超过60 ℃的⾼温处，如直射阳光下或停在太阳下 的车内。 切勿焚烧或丢弃在⽕中。 切勿使用损坏或漏液的锂离子电池。 务必用原装的Sony充电器或可以给电池组充电的设备给电池组充 电。 请将电池组放在儿童取不到的地方。 请保持电池组干燥。 只能用Sony建议的相同或同等类型进行更换。 请按照指示中的说明立即丢弃用过的电池组。          市场上有仿冒的电池，和索尼公司出品的电池看上去极其相 似。为了维护您的合法利益，请到索尼特约维修站和索尼授 权的专用配件经销商处购买电池和其他附件产品。否则，有 可能会发生过热、着⽕、甚至爆炸，危及⼈⾝、财产安全。 电源适配器 使用电源适配器时请使用附近的电源插座。在使用本机时如 果发生故障，请立即断开电源适配器与电源插座的连接。 通知 如果静电或电磁导致数据传送中断（失败），请重新启动应 用程序或断开连接，并重新连接通信电缆（USB等）。 本产品已经过测定并确定符合EMC规范中所提出的使用不超 过3米的连接电缆的限制。 本产品标识的“⾼清”或“HD”以输出图像格式（或记录图 像格式）为基准。 为避免造成环境污染，请将废弃产品按照当地法规进行处 置。 ■ 使用频率：2.4-2.4835 GHz ■ 等效全向辐射功率（EIRP）： 天线增益<10dBi时：≤100 mW或≤20 dBm ■ 最大功率谱密度： 天线增益<10dBi时：≤10 dBm/MHz（EIRP） ■ 载频容限：20 ppm     不得擅自更改发射频率、加大发射功率（包括额外加装射 频功率放大器），不得擅自外接天线或改用其它发射天线。 使用时不得对各种合法的⽆线电业务产生有害干扰； 一旦发现有干扰现象时，应立即停止使用，并采取措施消除 干扰后方可继续使用。 使用微功率⽆线电设备，必须忍受各种⽆线电业务的干扰 或工业、科学及医疗应用设备的辐射干扰。 不得在飞机和机场附近使用。 制造商： 上海索广电子有限公司 制造商地址： 中国上海市闵行区剑川路930号 企标编号： Q/YXPD365 产地： 中国上海市（主机） 出版日期： 2014年1月 关于GPS 请您在使用本产品时严格遵守所在国家或地区的法律及拍摄 地点的要求，对于您在使用本产品过程中的任何违法、侵权 行为所导致的任何索赔、损失、损害和其他责任均由您自行 承担，索尼（中国）有限公司和索尼关联企业（“索尼关联 企业”在此是指日本国法⼈索尼公司或由日本国法⼈索尼公 司直接或间接投资的公司）不承担任何责任。
