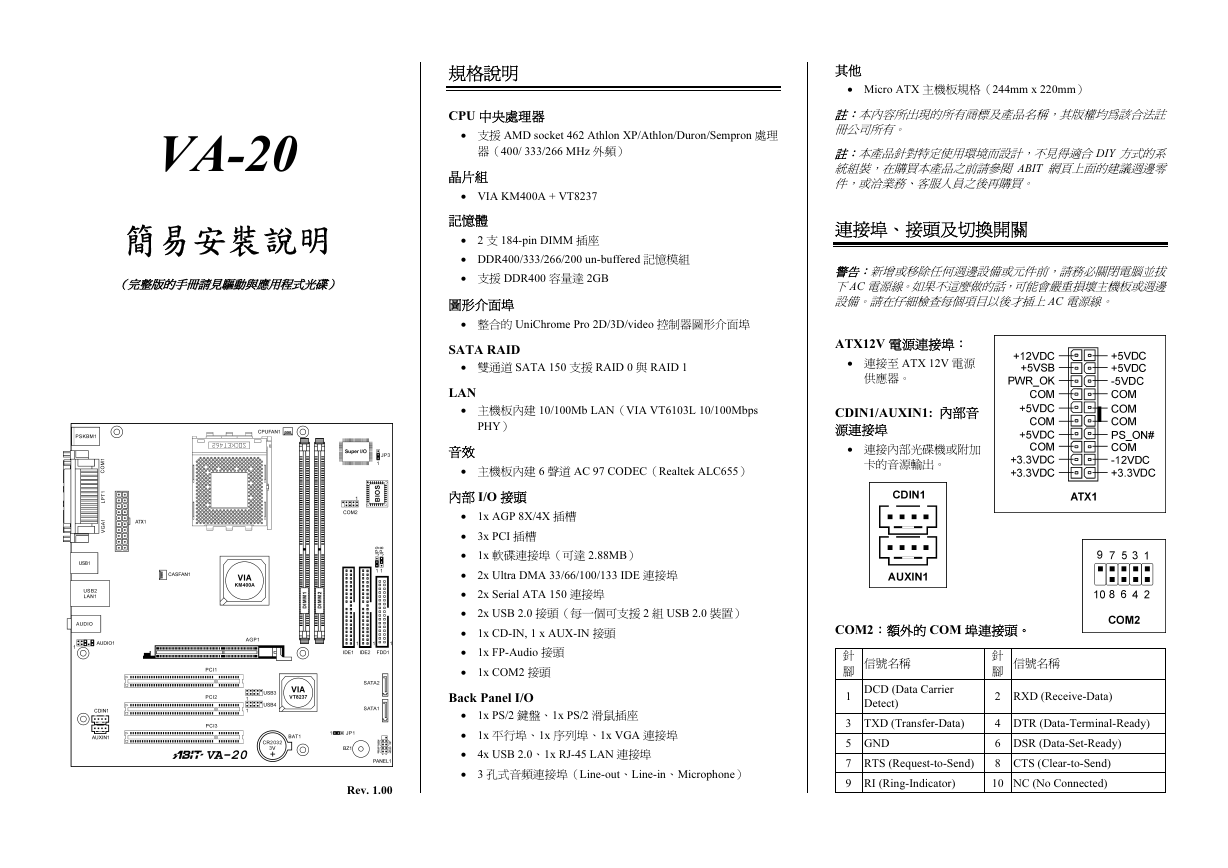

VA-20 簡易安裝說明 （（完完整整版版的的手手冊冊請請見見驅驅動動與與應應用用程程式式光光碟碟）） Rev. 1.00 規格說明 CPU 中央處理器 支援 AMD socket 462 Athlon XP/Athlon/Duron/Sempron 處理 器（400/ 333/266 MHz 外頻） 晶片組 VIA KM400A + VT8237 記憶體 2 支 184-pin DIMM 插座 DDR400/333/266/200 un-buffered 記憶模組 支援 DDR400 容量達 2GB 圖形介面埠 整合的 UniChrome Pro 2D/3D/video 控制器圖形介面埠 SATA RAID 雙通道 SATA 150 支援 RAID 0 與 RAID 1 LAN 主機板內建 10/100Mb LAN（VIA VT6103L 10/100Mbps PHY） 音效 主機板內建 6 聲道 AC 97 CODEC（Realtek ALC655） 內部 I/O 接頭 1x AGP 8X/4X 插槽 3x PCI 插槽 1x 軟碟連接埠（可達 2.88MB） 2x Ultra DMA 33/66/100/133 IDE 連接埠 2x Serial ATA 150 連接埠 2x USB 2.0 接頭（每一個可支援 2 組 USB 2.0 裝置） 1x CD-IN, 1 x AUX-IN 接頭 1x FP-Audio 接頭 1x COM2 接頭 Back Panel I/O 1x PS/2 鍵盤、1x PS/2 滑鼠插座 1x 平行埠、1x 序列埠、1x VGA 連接埠 4x USB 2.0、1x RJ-45 LAN 連接埠 3 孔式音頻連接埠（Line-out、Line-in、Microphone） 其他 Micro ATX 主機板規格（244mm x 220mm） 註：本內容所出現的所有商標及產品名稱，其版權均為該合法註 冊公司所有。 註：本產品針對特定使用環境而設計，不見得適合 DIY 方式的系 統組裝，在購買本產品之前請參閱 ABIT 網頁上面的建議週邊零 件，或洽業務、客服人員之後再購買。 連接埠、接頭及切換開關 警告：新增或移除任何週邊設備或元件前，請務必關閉電腦並拔 下 AC 電源線。如果不這麼做的話，可能會嚴重損壞主機板或週邊 設備。請在仔細檢查每個項目以後才插上 AC 電源線。 ATX12V 電源連接埠： 連接至 ATX 12V 電源 供應器。 CDIN1/AUXIN1: 內部音 源連接埠 連接內部光碟機或附加 卡的音源輸出。 COM2：額外的 COM 埠連接頭。 針 腳 1 信號名稱 DCD (Data Carrier Detect) 針 腳 信號名稱 2 RXD (Receive-Data) 3 TXD (Transfer-Data) 4 DTR (Data-Terminal-Ready) 5 GND 6 DSR (Data-Set-Ready) 7 RTS (Request-to-Send) 8 CTS (Clear-to-Send) 9 RI (Ring-Indicator) 10 NC (No Connected) 

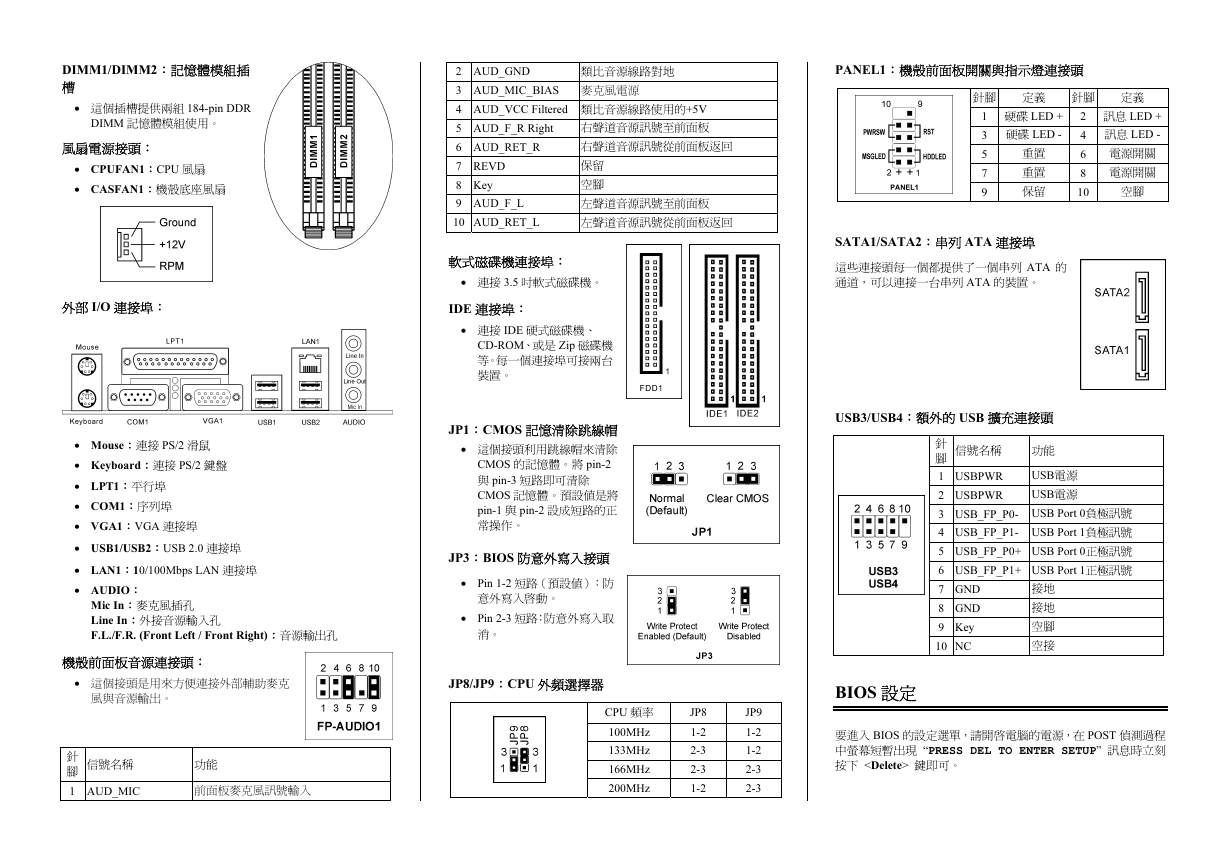

DIMM1/DIMM2：記憶體模組插 槽 這個插槽提供兩組 184-pin DDR DIMM 記憶體模組使用。 風扇電源接頭： CPUFAN1：CPU 風扇 CASFAN1：機殼底座風扇 外部 I/O 連接埠： Mouse：連接 PS/2 滑鼠 Keyboard：連接 PS/2 鍵盤 LPT1：平行埠 COM1：序列埠 VGA1：VGA 連接埠 USB1/USB2：USB 2.0 連接埠 LAN1：10/100Mbps LAN 連接埠 AUDIO： Mic In：麥克風插孔 Line In：外接音源輸入孔 F.L./F.R. (Front Left / Front Right)：音源輸出孔 機殼前面板音源連接頭： 類比音源線路對地 5 AUD_F_R Right 2 AUD_GND 3 AUD_MIC_BIAS 麥克風電源 4 AUD_VCC Filtered 類比音源線路使用的+5V 右聲道音源訊號至前面板 右聲道音源訊號從前面板返回 保留 空腳 左聲道音源訊號至前面板 左聲道音源訊號從前面板返回 6 AUD_RET_R 7 REVD 8 Key 9 AUD_F_L 10 AUD_RET_L 軟式磁碟機連接埠： 連接 3.5 吋軟式磁碟機。 IDE 連接埠： 連接 IDE 硬式磁碟機、 CD-ROM、或是 Zip 磁碟機 等。每一個連接埠可接兩台 裝置。 JP1：CMOS 記憶清除跳線帽 這個接頭利用跳線帽來清除 CMOS 的記憶體。將 pin-2 與 pin-3 短路即可清除 CMOS 記憶體。預設值是將 pin-1 與 pin-2 設成短路的正 常操作。 JP3：BIOS 防意外寫入接頭 Pin 1-2 短路（預設值）：防 意外寫入啟動。 Pin 2-3 短路：防意外寫入取 消。 PANEL1：機殼前面板開關與指示燈連接頭 針腳 定義 針腳 定義 1 硬碟 LED + 3 硬碟 LED - 5 7 9 重置 重置 保留 2 訊息 LED + 4 訊息 LED - 6 電源開關 8 電源開關 10 空腳 SATA1/SATA2：串列 ATA 連接埠 這些連接頭每一個都提供了一個串列 ATA 的 通道，可以連接一台串列 ATA 的裝置。 USB3/USB4：額外的 USB 擴充連接頭 針 腳 信號名稱 功能 1 USBPWR USB電源 USB電源 2 USBPWR 3 USB_FP_P0- USB Port 0負極訊號 4 USB_FP_P1- USB Port 1負極訊號 5 USB_FP_P0+ USB Port 0正極訊號 6 USB_FP_P1+ USB Port 1正極訊號 7 GND 8 GND 9 Key 10 NC 接地 接地 空腳 空接 這個接頭是用來方便連接外部輔助麥克 JP8/JP9：CPU 外頻選擇器 風與音源輸出。 BIOS 設定 針 腳 信號名稱 功能 1 AUD_MIC 前面板麥克風訊號輸入 CPU 頻率 100MHz 133MHz 166MHz 200MHz JP8 1-2 2-3 2-3 1-2 JP9 1-2 1-2 2-3 2-3 要進入 BIOS 的設定選單，請開啟電腦的電源，在 POST 偵測過程 中螢幕短暫出現 “PRESS DEL TO ENTER SETUP” 訊息時立刻 按下 鍵即可。
