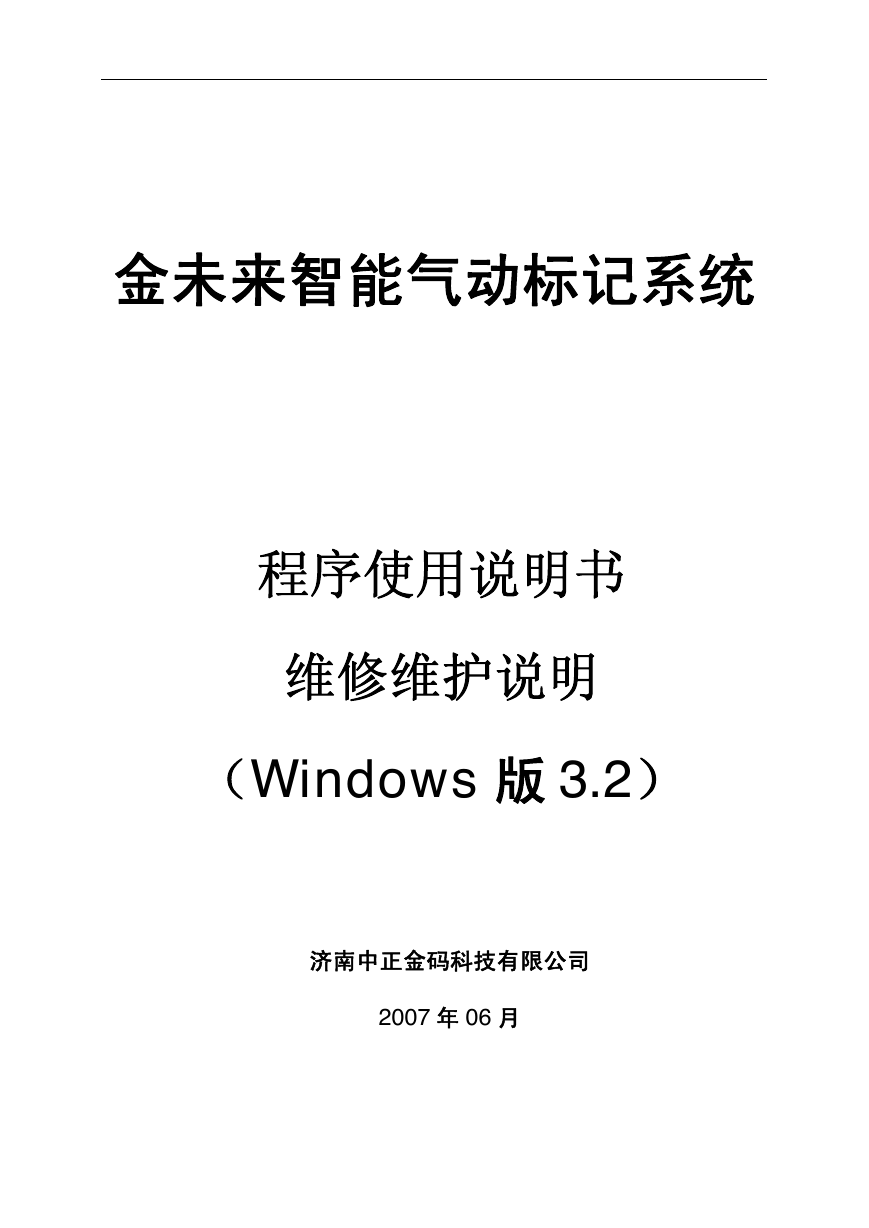

金未来智能气动标记系统程序使用说明书维修维护说明（Windows 版 3.2）济南中正金码科技有限公司 2007 年 06 月

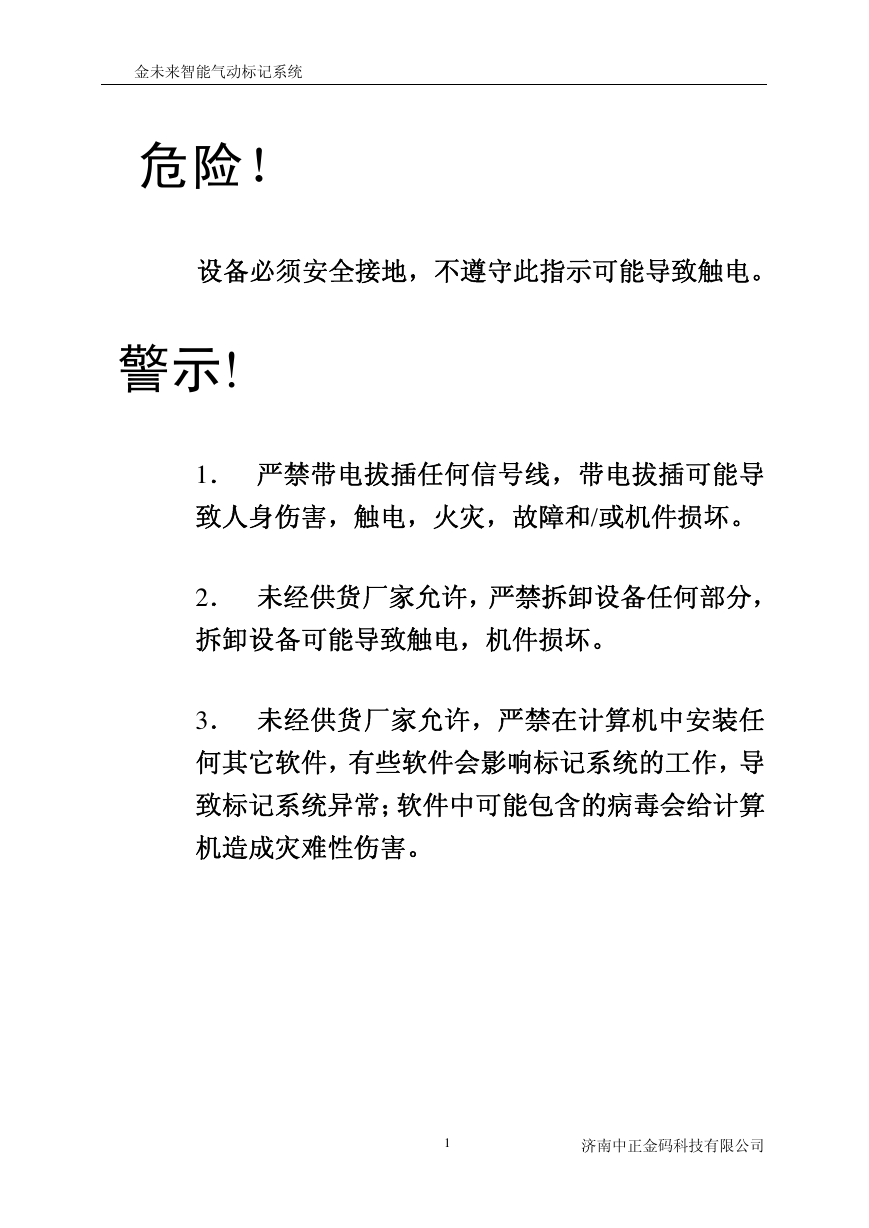

金未来智能气动标记系统危险！设备必须安全接地，不遵守此指示可能导致触电。警示! 1．严禁带电拔插任何信号线，带电拔插可能导致人身伤害，触电，火灾，故障和/或机件损坏。 2．未经供货厂家允许，严禁拆卸设备任何部分，拆卸设备可能导致触电，机件损坏。 3．未经供货厂家允许，严禁在计算机中安装任何其它软件，有些软件会影响标记系统的工作，导致标记系统异常；软件中可能包含的病毒会给计算机造成灾难性伤害。 1 济南中正金码科技有限公司

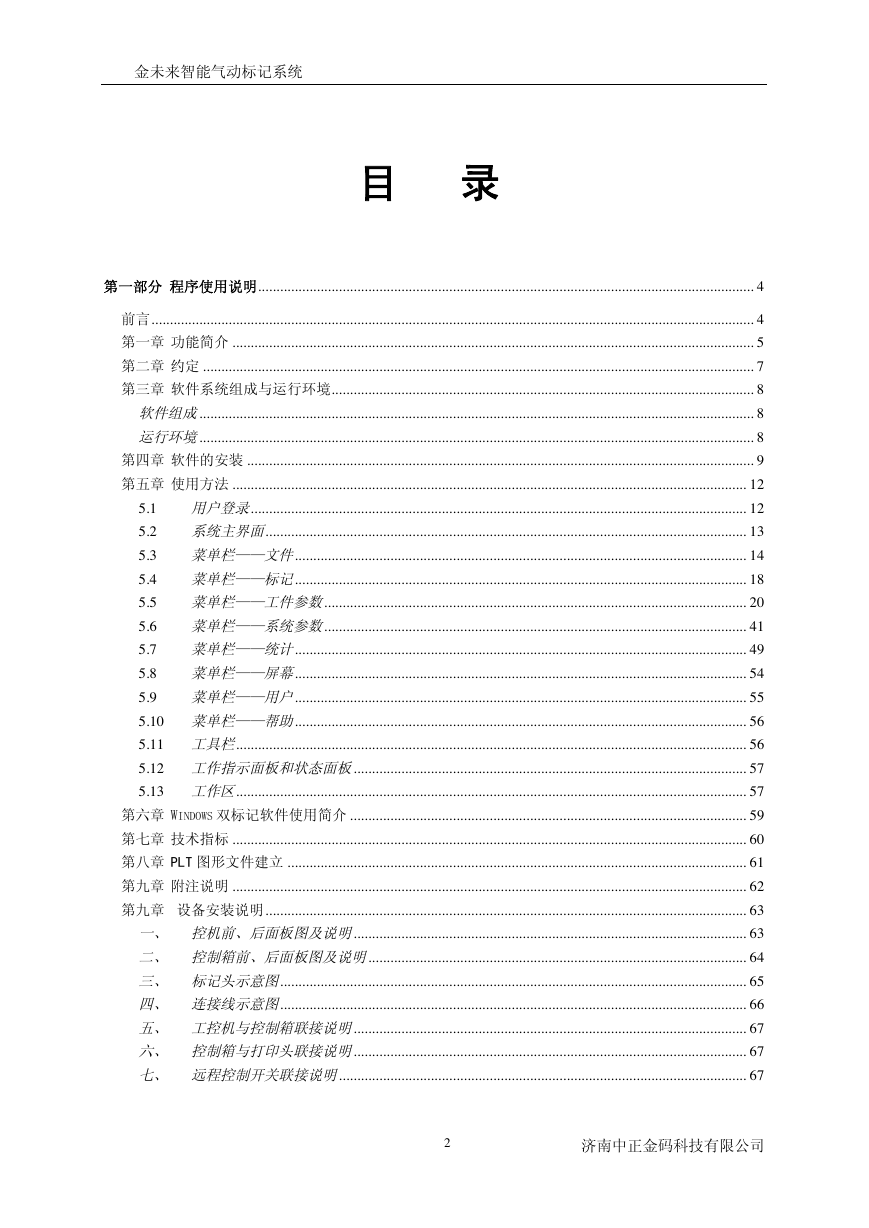

金未来智能气动标记系统目录第一部分程序使用说明 ....................................................................................................................................... 4 前言 .................................................................................................................................................................... 4 第一章功能简介 .............................................................................................................................................. 5 第二章约定 ...................................................................................................................................................... 7 第三章软件系统组成与运行环境................................................................................................................... 8 软件组成 ....................................................................................................................................................... 8 运行环境 ....................................................................................................................................................... 8 第四章软件的安装 .......................................................................................................................................... 9 第五章使用方法 ............................................................................................................................................ 12 5.1 用户登录 ....................................................................................................................................... 12 5.2 系统主界面 ................................................................................................................................... 13 5.3 菜单栏——文件 ........................................................................................................................... 14 5.4 菜单栏——标记 ........................................................................................................................... 18 5.5 菜单栏——工件参数 ................................................................................................................... 20 5.6 菜单栏——系统参数 ................................................................................................................... 41 5.7 菜单栏——统计 ........................................................................................................................... 49 5.8 菜单栏——屏幕 ........................................................................................................................... 54 5.9 菜单栏——用户 ........................................................................................................................... 55 5.10 菜单栏——帮助 ........................................................................................................................... 56 5.11 工具栏 ........................................................................................................................................... 56 5.12 工作指示面板和状态面板 ........................................................................................................... 57 5.13 工作区 ........................................................................................................................................... 57 第六章 WINDOWS 双标记软件使用简介 ............................................................................................................ 59 第七章技术指标 ............................................................................................................................................ 60 第八章 PLT 图形文件建立 ............................................................................................................................. 61 第九章附注说明 ............................................................................................................................................ 62 第九章设备安装说明 ................................................................................................................................... 63 一、控机前、后面板图及说明 ........................................................................................................... 63 二、控制箱前、后面板图及说明 ....................................................................................................... 64 三、标记头示意图 ............................................................................................................................... 65 四、连接线示意图 ............................................................................................................................... 66 五、工控机与控制箱联接说明 ........................................................................................................... 67 六、控制箱与打印头联接说明 ........................................................................................................... 67 七、远程控制开关联接说明 ............................................................................................................... 67 2 济南中正金码科技有限公司

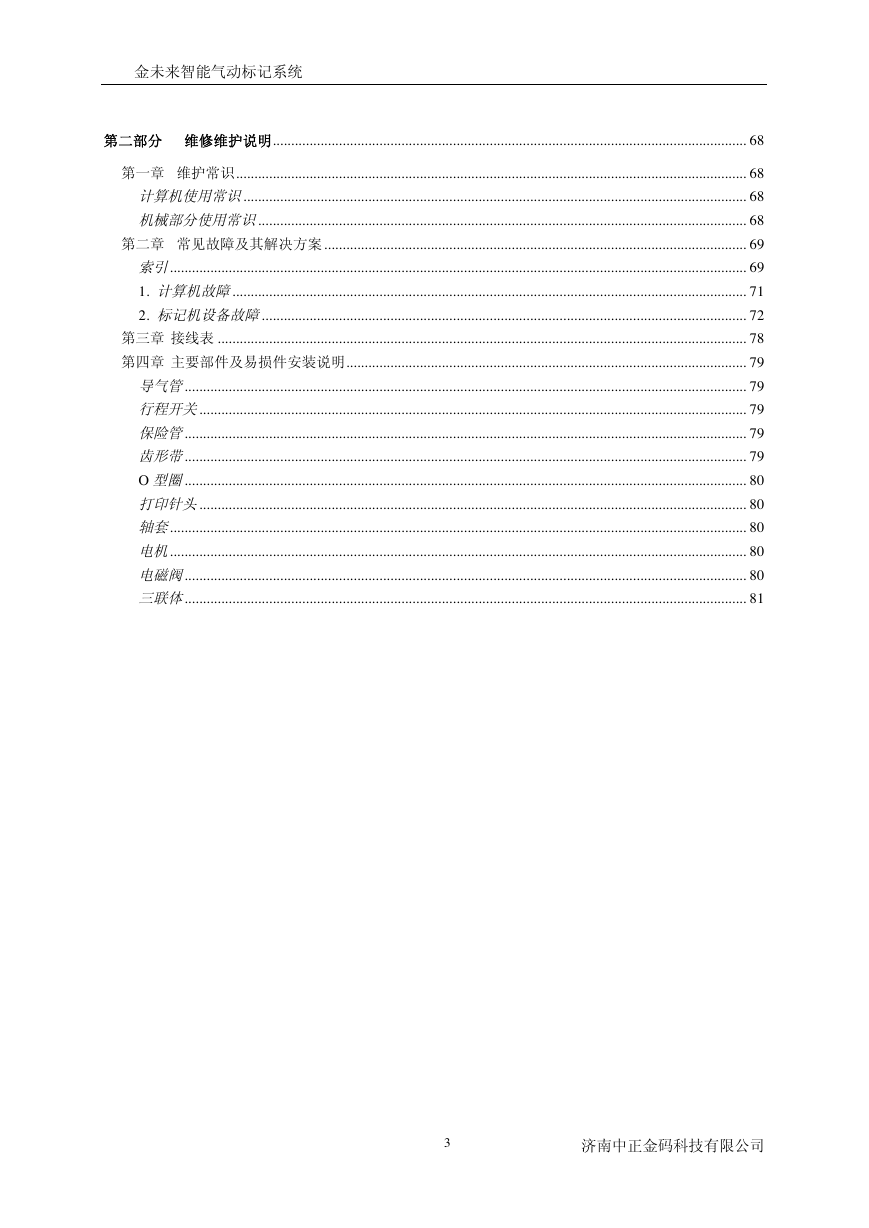

金未来智能气动标记系统第二部分维修维护说明 ................................................................................................................................. 68 第一章维护常识 ........................................................................................................................................... 68 计算机使用常识 ......................................................................................................................................... 68 机械部分使用常识 ..................................................................................................................................... 68 第二章常见故障及其解决方案 ................................................................................................................... 69 索引 ............................................................................................................................................................. 69 1. 计算机故障 ............................................................................................................................................ 71 2. 标记机设备故障 .................................................................................................................................... 72 第三章接线表 ................................................................................................................................................ 78 第四章主要部件及易损件安装说明 ............................................................................................................. 79 导气管 ......................................................................................................................................................... 79 行程开关 ..................................................................................................................................................... 79 保险管 ......................................................................................................................................................... 79 齿形带 ......................................................................................................................................................... 79 O 型圈 ......................................................................................................................................................... 80 打印针头 ..................................................................................................................................................... 80 轴套 ............................................................................................................................................................. 80 电机 ............................................................................................................................................................. 80 电磁阀 ......................................................................................................................................................... 80 三联体 ......................................................................................................................................................... 81 3 济南中正金码科技有限公司

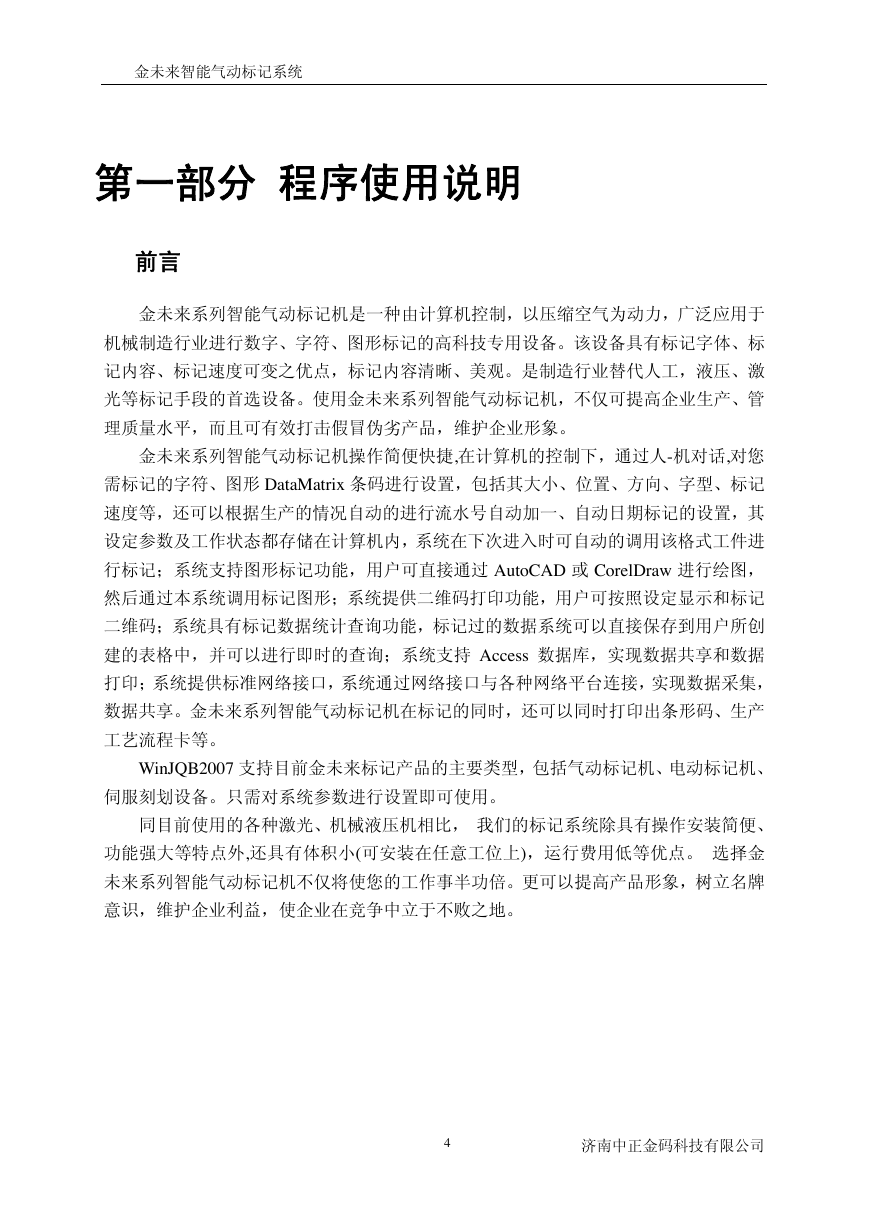

金未来智能气动标记系统第一部分程序使用说明前言金未来系列智能气动标记机是一种由计算机控制，以压缩空气为动力，广泛应用于机械制造行业进行数字、字符、图形标记的高科技专用设备。该设备具有标记字体、标记内容、标记速度可变之优点，标记内容清晰、美观。是制造行业替代人工，液压、激光等标记手段的首选设备。使用金未来系列智能气动标记机，不仅可提高企业生产、管理质量水平，而且可有效打击假冒伪劣产品，维护企业形象。金未来系列智能气动标记机操作简便快捷,在计算机的控制下，通过人-机对话,对您需标记的字符、图形 DataMatrix 条码进行设置，包括其大小、位置、方向、字型、标记速度等，还可以根据生产的情况自动的进行流水号自动加一、自动日期标记的设置，其设定参数及工作状态都存储在计算机内，系统在下次进入时可自动的调用该格式工件进行标记；系统支持图形标记功能，用户可直接通过 AutoCAD 或 CorelDraw 进行绘图，然后通过本系统调用标记图形；系统提供二维码打印功能，用户可按照设定显示和标记二维码；系统具有标记数据统计查询功能，标记过的数据系统可以直接保存到用户所创建的表格中，并可以进行即时的查询；系统支持 Access 数据库，实现数据共享和数据打印；系统提供标准网络接口，系统通过网络接口与各种网络平台连接，实现数据采集，数据共享。金未来系列智能气动标记机在标记的同时，还可以同时打印出条形码、生产工艺流程卡等。 WinJQB2007 支持目前金未来标记产品的主要类型，包括气动标记机、电动标记机、伺服刻划设备。只需对系统参数进行设置即可使用。同目前使用的各种激光、机械液压机相比，我们的标记系统除具有操作安装简便、功能强大等特点外,还具有体积小(可安装在任意工位上)，运行费用低等优点。选择金未来系列智能气动标记机不仅将使您的工作事半功倍。更可以提高产品形象，树立名牌意识，维护企业利益，使企业在竞争中立于不败之地。 4 济南中正金码科技有限公司

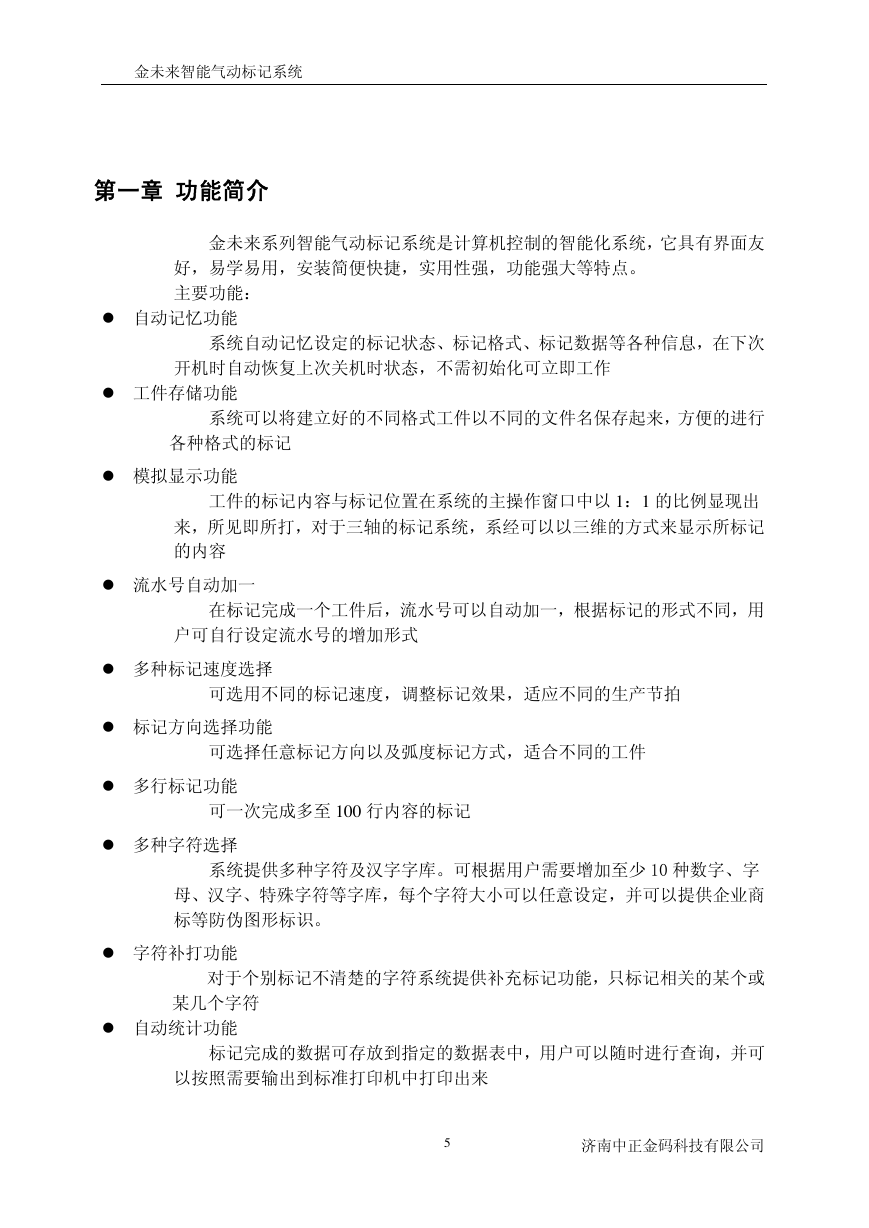

金未来智能气动标记系统第一章功能简介金未来系列智能气动标记系统是计算机控制的智能化系统，它具有界面友好，易学易用，安装简便快捷，实用性强，功能强大等特点。主要功能： l 自动记忆功能系统自动记忆设定的标记状态、标记格式、标记数据等各种信息，在下次开机时自动恢复上次关机时状态，不需初始化可立即工作 l 工件存储功能系统可以将建立好的不同格式工件以不同的文件名保存起来，方便的进行各种格式的标记 l 模拟显示功能工件的标记内容与标记位置在系统的主操作窗口中以 1：1 的比例显现出来，所见即所打，对于三轴的标记系统，系经可以以三维的方式来显示所标记的内容 l 流水号自动加一在标记完成一个工件后，流水号可以自动加一，根据标记的形式不同，用户可自行设定流水号的增加形式 l 多种标记速度选择可选用不同的标记速度，调整标记效果，适应不同的生产节拍 l 标记方向选择功能可选择任意标记方向以及弧度标记方式，适合不同的工件 l 多行标记功能可一次完成多至 100 行内容的标记 l 多种字符选择系统提供多种字符及汉字字库。可根据用户需要增加至少 10 种数字、字母、汉字、特殊字符等字库，每个字符大小可以任意设定，并可以提供企业商标等防伪图形标识。 l 字符补打功能对于个别标记不清楚的字符系统提供补充标记功能，只标记相关的某个或某几个字符 l 自动统计功能标记完成的数据可存放到指定的数据表中，用户可以随时进行查询，并可以按照需要输出到标准打印机中打印出来 5 济南中正金码科技有限公司

金未来智能气动标记系统 l 图形标记功能支持 AutoCAD 和 CorelDraw 所画的矢量图形，系统可直接调用该图形文件进行标记 l 二维码标记功能系统支持打印 DataMatrix 二维条码，方便用户的信息加密与信息采集 l 多种输入方式流水号自动递增、手工输入、条码扫描输入三种方式任选 l 连接打印机(选购件) 在标记的同时，可以连接打印机打印出不同规格、类型的条形码，或在生产流程卡上打印出产品型号、机型、流水号等内容以用于生产管理和质量管理 l 自动日期可以把当前系统日期自动填写到工件参数中进行标记,方便了用户使用 l 班次号标记用户可以以用户名为班次或时间为班次，系统自动识别班次号，进行标记 l l 重码检验在标记之前系统可检查该记录是否已标记，如果已标记，则会用户的权限提示用户是否需要继续工作限制打号功能标记机可以设置某些字符为限制标记字符，系统遇到该串字符将提示用户是否继续标记 l 统一流水号不同工件可采用同一个流水号，工件更换统一流水号不需重新设定,目前系统可支持 50 组统一流水号 l 多种设备集成气动标记机、电动标记机、便携式标记机、伺服刻划标记机均采用此软件，方便用户的安装与升级。并且软件兼容其它旧版本的标记程序及工件。 l 多种机型工业标准机、一体机、手持式标记机、铭牌机等多种机型，适用于不同的需求 l 网络接口（选购件）预留网络接口，可实现与各种网络平台的连接，将现场数据采集到网络系统中，或从网络上下载数据进行标记，实现数据处理，数据共享 6 济南中正金码科技有限公司

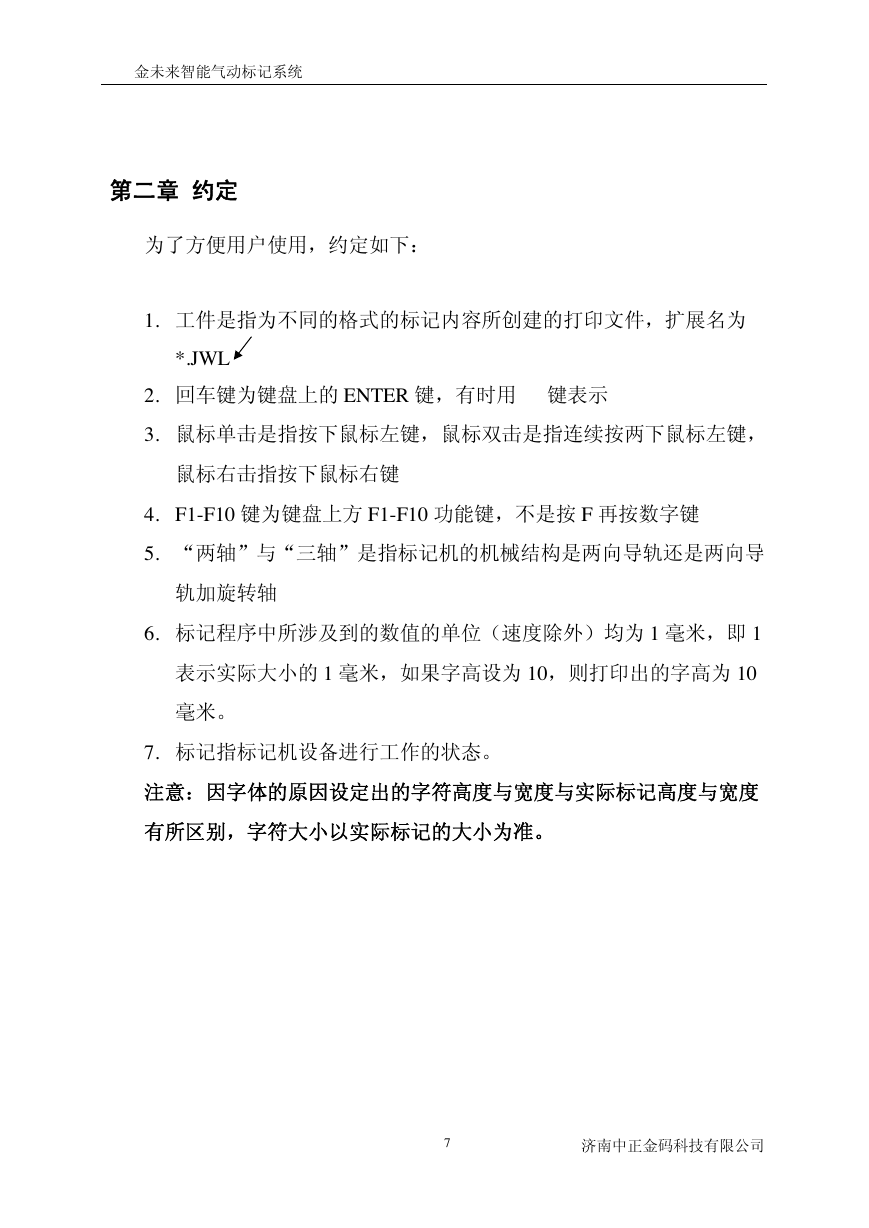

金未来智能气动标记系统第二章约定为了方便用户使用，约定如下： 1. 工件是指为不同的格式的标记内容所创建的打印文件，扩展名为 *.JWL 2. 回车键为键盘上的 ENTER 键，有时用键表示 3. 鼠标单击是指按下鼠标左键，鼠标双击是指连续按两下鼠标左键，鼠标右击指按下鼠标右键 4. F1-F10 键为键盘上方 F1-F10 功能键，不是按 F 再按数字键 5. “两轴”与“三轴”是指标记机的机械结构是两向导轨还是两向导轨加旋转轴 6. 标记程序中所涉及到的数值的单位（速度除外）均为 1 毫米，即 1 表示实际大小的 1 毫米，如果字高设为 10，则打印出的字高为 10 毫米。 7. 标记指标记机设备进行工作的状态。注意：因字体的原因设定出的字符高度与宽度与实际标记高度与宽度有所区别，字符大小以实际标记的大小为准。 7 济南中正金码科技有限公司
