课程设计任务书
1.测频法
2.测周法
3.测周法/频率法
1.总原理图

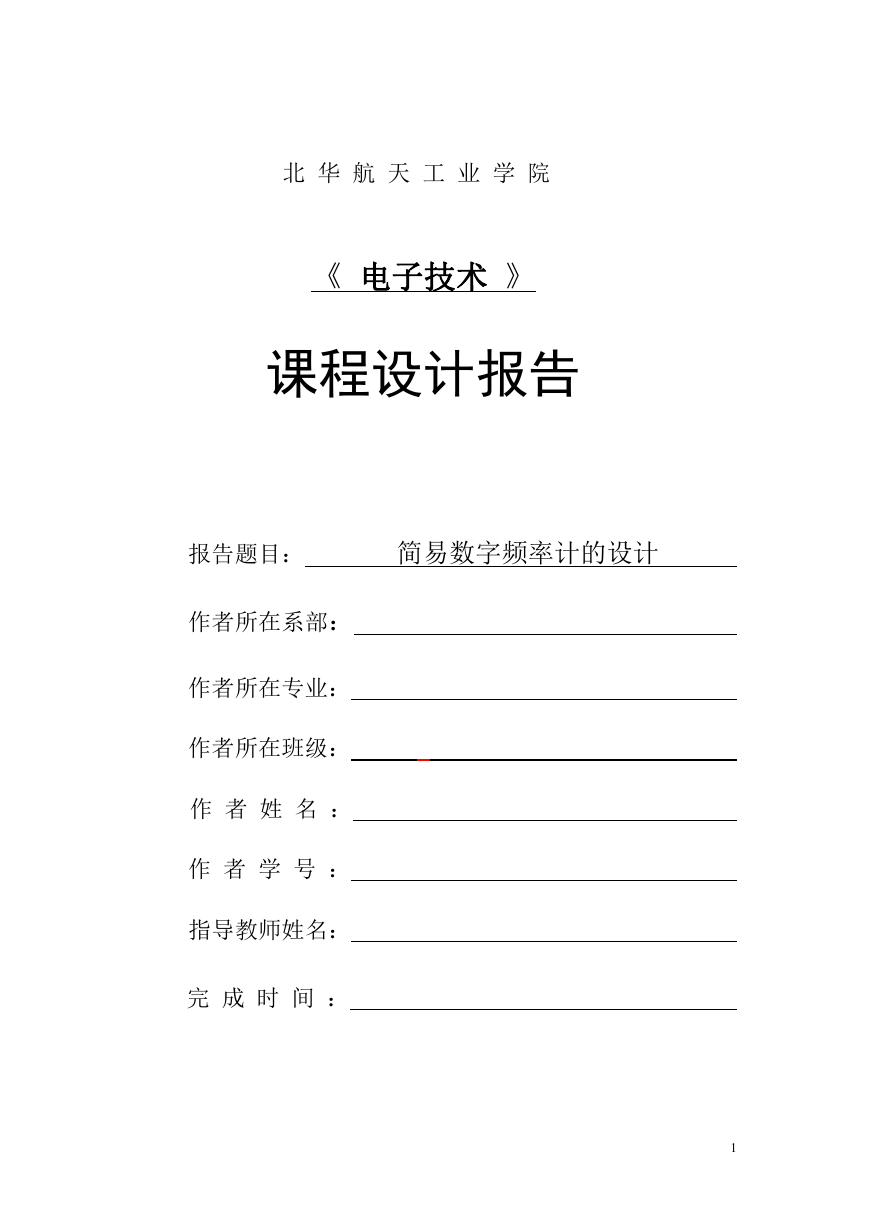

北 华 航 天 工 业 学 院 《 电子技术 》 课程设计报告 报告题目: 简易数字频率计的设计 作者所在系部: 作者所在专业: 作者所在班级: 作 者 姓 名 : 作 者 学 号 : 指导教师姓名: 完 成 时 间 : 1

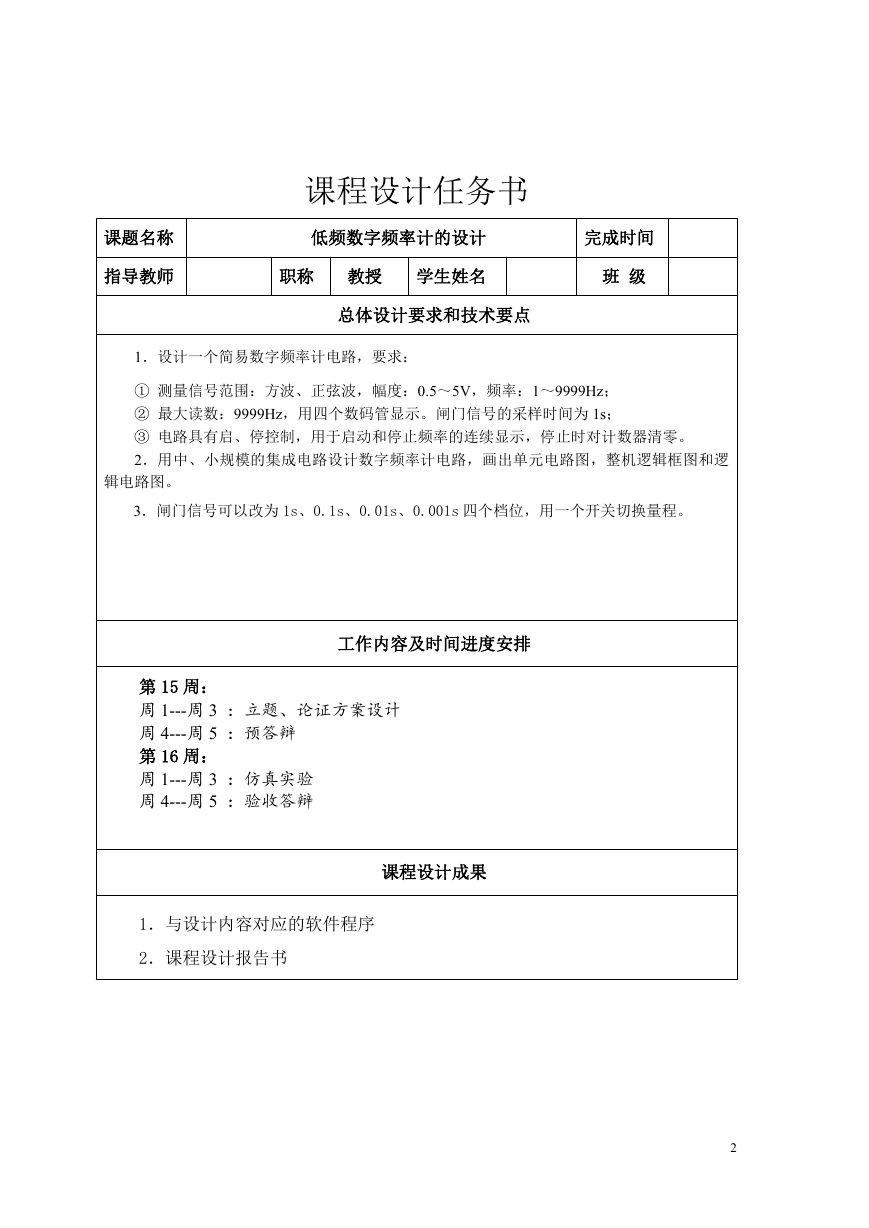

课程设计任务书 课题名称 指导教师 低频数字频率计的设计 完成时间 职称 教授 学生姓名 班 级 总体设计要求和技术要点 1.设计一个简易数字频率计电路,要求: ① 测量信号范围:方波、正弦波,幅度:0.5~5V,频率:1~9999Hz; ② 最大读数:9999Hz,用四个数码管显示。闸门信号的采样时间为 1s; ③ 电路具有启、停控制,用于启动和停止频率的连续显示,停止时对计数器清零。 2.用中、小规模的集成电路设计数字频率计电路,画出单元电路图,整机逻辑框图和逻 辑电路图。 3.闸门信号可以改为 1s、0.1s、0.01s、0.001s 四个档位,用一个开关切换量程。 工作内容及时间进度安排 第 15 周: 周 1---周 3 :立题、论证方案设计 周 4---周 5 :预答辩 第 16 周: 周 1---周 3 :仿真实验 周 4---周 5 :验收答辩 课程设计成果 1.与设计内容对应的软件程序 2.课程设计报告书 2

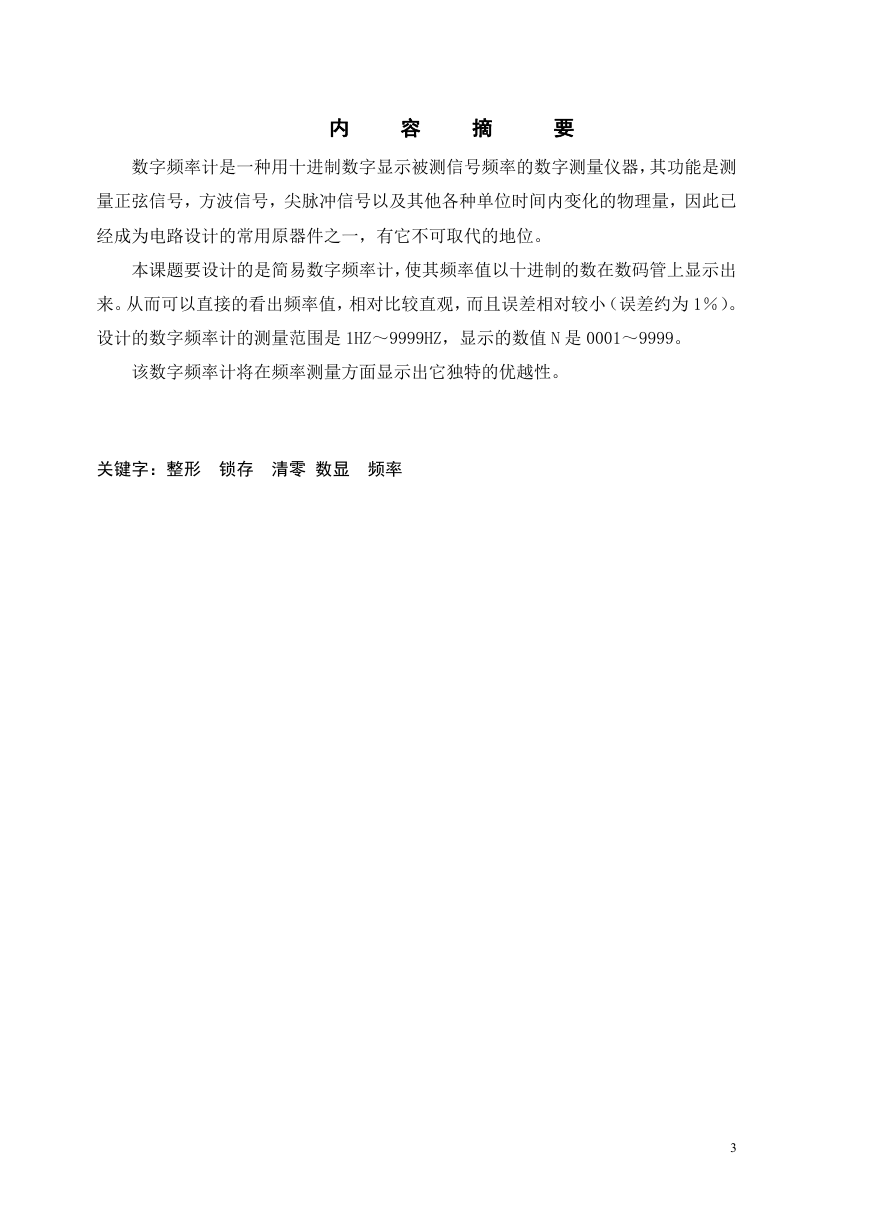

内 容 摘 要 数字频率计是一种用十进制数字显示被测信号频率的数字测量仪器,其功能是测 量正弦信号,方波信号,尖脉冲信号以及其他各种单位时间内变化的物理量,因此已 经成为电路设计的常用原器件之一,有它不可取代的地位。 本课题要设计的是简易数字频率计,使其频率值以十进制的数在数码管上显示出 来。从而可以直接的看出频率值,相对比较直观,而且误差相对较小(误差约为 1%)。 设计的数字频率计的测量范围是 1HZ~9999HZ,显示的数值 N 是 0001~9999。 该数字频率计将在频率测量方面显示出它独特的优越性。 关键字:整形 锁存 清零 数显 频率 3

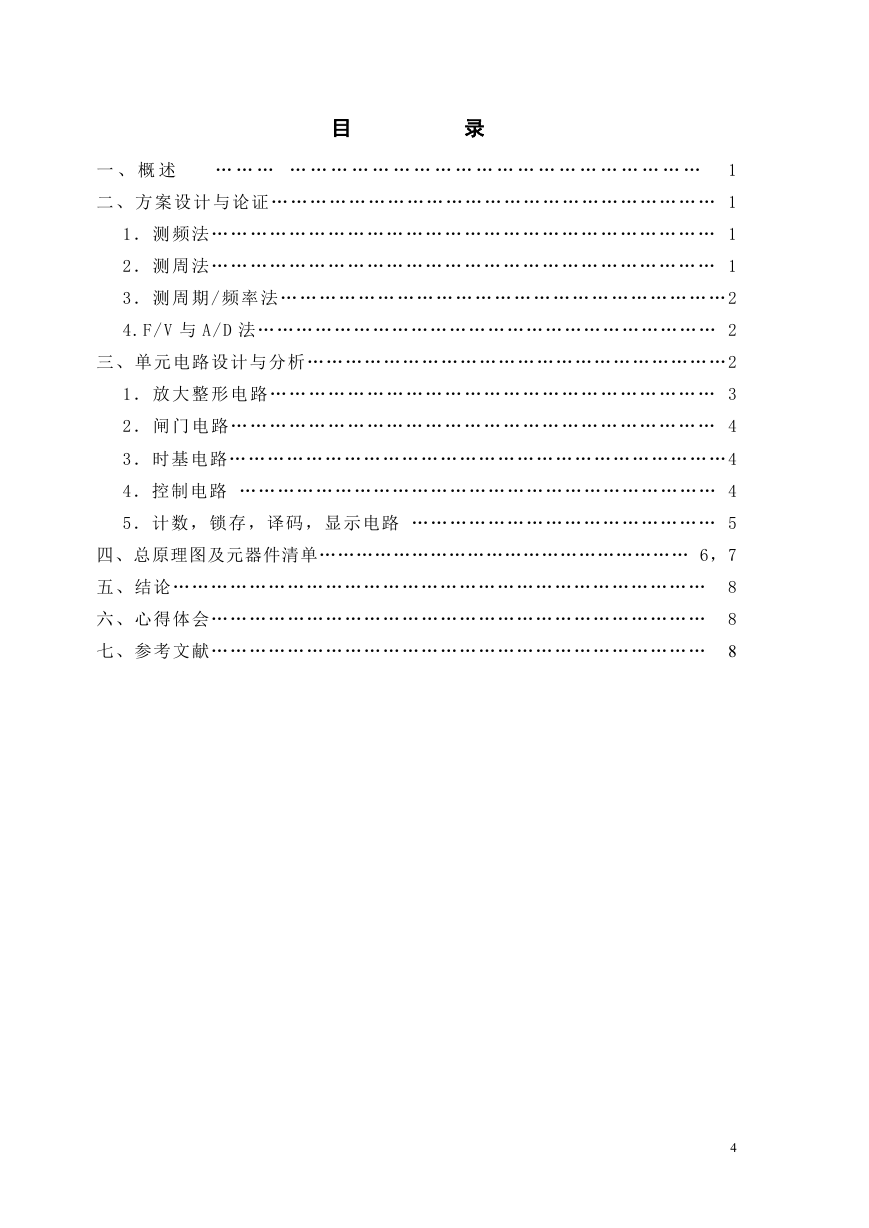

目 录 一 、 概 述 … … … … … … … … … … … … … … … … … … … … … … … 1 二 、 方 案 设 计 与 论证 … … … … … … … …… … … … … … … … … … … … … … … 1 1 . 测 频 法 … … … … … … … … … … … … … … … … … … … … … … … … … … 1 2 . 测 周 法 … … … … … … … … … … … … … … … … … … … … … … … … … … 1 3 . 测 周 期 / 频 率 法 … … … … … … … … … … … … … … … … … … … … … … … 2 4. F/ V 与 A/ D 法 ……………………………………………………………… 2 三、单元电路设计与分析………… ……………………………………………… 2 1 . 放 大 整 形 电 路 … … … … … … … … … … … … … … … … … … … … … … … 3 2 . 闸 门 电 路 … … … … … … … … … … … … … … … … … … … … … … … … … 4 3.时基电路…………………………………………………………………… 4 4.控制电路 ………………………………………………………………… 4 5.计数,锁存,译码,显示电路 ………………………………………… 5 四、总原理图及元器件清单…………………………………………………… 6,7 五、结论………………………………………………………………………… 8 六、心得体会…………………………………………………………………… 8 七、参考文献…………………………………………………………………… 8 4

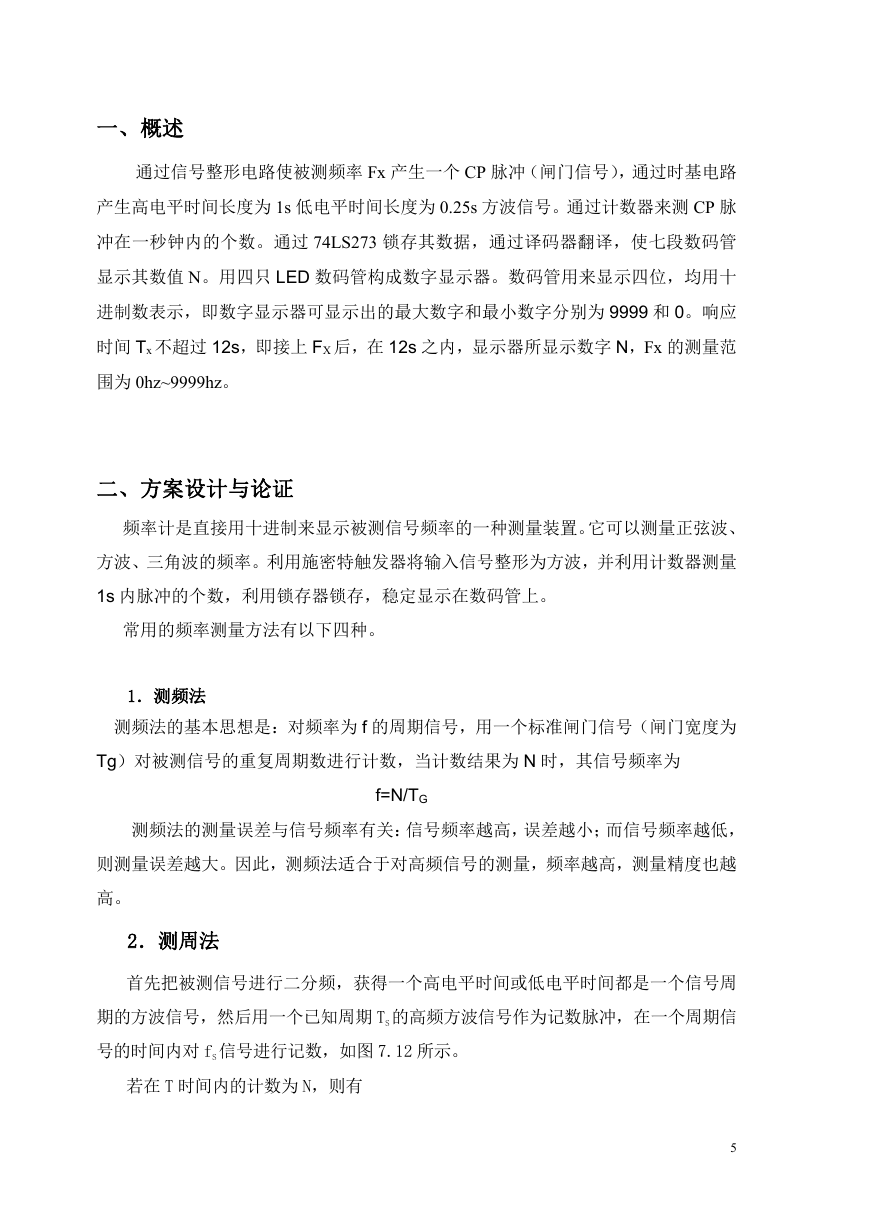

一、概述 通过信号整形电路使被测频率 Fx 产生一个 CP 脉冲(闸门信号),通过时基电路 产生高电平时间长度为 1s 低电平时间长度为 0.25s 方波信号。通过计数器来测 CP 脉 冲在一秒钟内的个数。通过 74LS273 锁存其数据,通过译码器翻译,使七段数码管 显示其数值 N。用四只 LED 数码管构成数字显示器。数码管用来显示四位,均用十 进制数表示,即数字显示器可显示出的最大数字和最小数字分别为 9999 和 0。响应 时间 Tx 不超过 12s,即接上 FX 后,在 12s 之内,显示器所显示数字 N,Fx 的测量范 围为 0hz~9999hz。 二、方案设计与论证 频率计是直接用十进制来显示被测信号频率的一种测量装置。它可以测量正弦波、 方波、三角波的频率。利用施密特触发器将输入信号整形为方波,并利用计数器测量 1s 内脉冲的个数,利用锁存器锁存,稳定显示在数码管上。 常用的频率测量方法有以下四种。 1.测频法 测频法的基本思想是:对频率为 f 的周期信号,用一个标准闸门信号(闸门宽度为 Tg)对被测信号的重复周期数进行计数,当计数结果为 N 时,其信号频率为 f=N/TG 测频法的测量误差与信号频率有关:信号频率越高,误差越小;而信号频率越低, 则测量误差越大。因此,测频法适合于对高频信号的测量,频率越高,测量精度也越 高。 2.测周法 首先把被测信号进行二分频,获得一个高电平时间或低电平时间都是一个信号周 期的方波信号,然后用一个已知周期 TS 的高频方波信号作为记数脉冲,在一个周期信 号的时间内对 fS 信号进行记数,如图 7.12 所示。 若在 T 时间内的计数为 N,则有 5

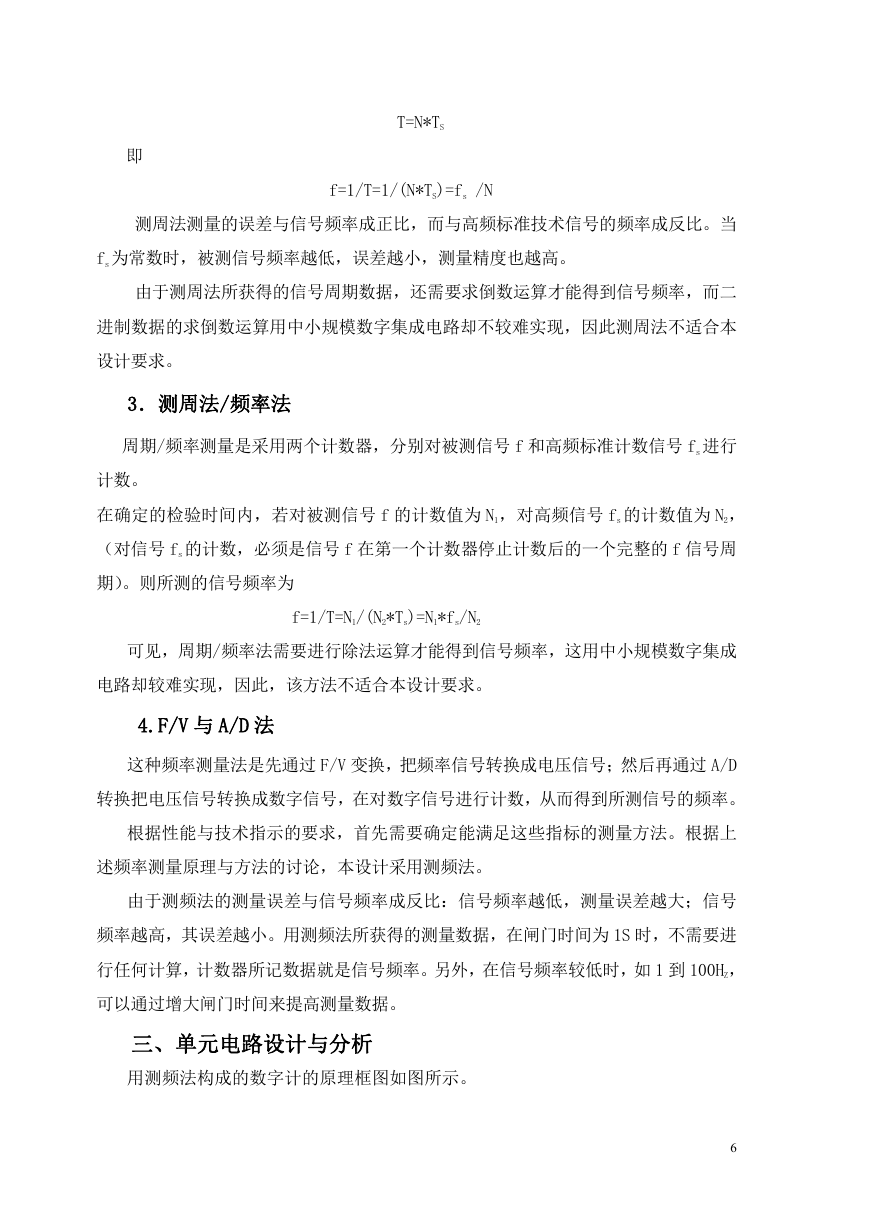

即 T=N*TS f=1/T=1/(N*TS)=fs /N 测周法测量的误差与信号频率成正比,而与高频标准技术信号的频率成反比。当 fs 为常数时,被测信号频率越低,误差越小,测量精度也越高。 由于测周法所获得的信号周期数据,还需要求倒数运算才能得到信号频率,而二 进制数据的求倒数运算用中小规模数字集成电路却不较难实现,因此测周法不适合本 设计要求。 3.测周法/频率法 周期/频率测量是采用两个计数器,分别对被测信号 f 和高频标准计数信号 fs 进行 计数。 在确定的检验时间内,若对被测信号 f 的计数值为 N1,对高频信号 fs 的计数值为 N2, (对信号 fs 的计数,必须是信号 f 在第一个计数器停止计数后的一个完整的 f 信号周 期)。则所测的信号频率为 f=1/T=N1/(N2*Ts)=N1*fs/N2 可见,周期/频率法需要进行除法运算才能得到信号频率,这用中小规模数字集成 电路却较难实现,因此,该方法不适合本设计要求。 4.F/V 与 A/D 法 这种频率测量法是先通过 F/V 变换,把频率信号转换成电压信号;然后再通过 A/D 转换把电压信号转换成数字信号,在对数字信号进行计数,从而得到所测信号的频率。 根据性能与技术指示的要求,首先需要确定能满足这些指标的测量方法。根据上 述频率测量原理与方法的讨论,本设计采用测频法。 由于测频法的测量误差与信号频率成反比:信号频率越低,测量误差越大;信号 频率越高,其误差越小。用测频法所获得的测量数据,在闸门时间为 1S 时,不需要进 行任何计算,计数器所记数据就是信号频率。另外,在信号频率较低时,如 1 到 100HZ, 可以通过增大闸门时间来提高测量数据。 三、单元电路设计与分析 用测频法构成的数字计的原理框图如图所示。 6

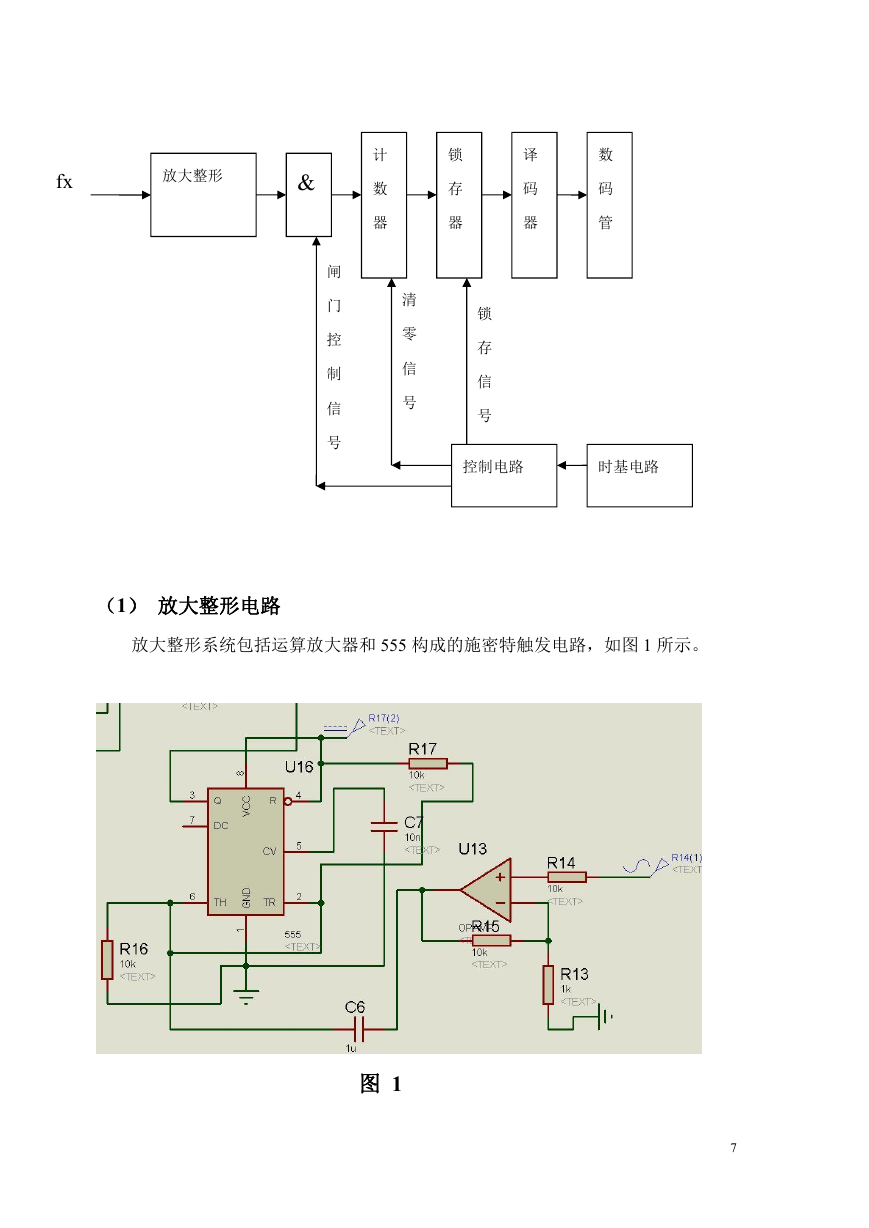

fx 放大整形 & 计 数 器 锁 存 器 译 码 器 数 码 管 闸 门 控 制 信 号 清 零 信 号 锁 存 信 号 控制电路 时基电路 (1) 放大整形电路 放大整形系统包括运算放大器和 555 构成的施密特触发电路,如图 1 所示。 图 1 7

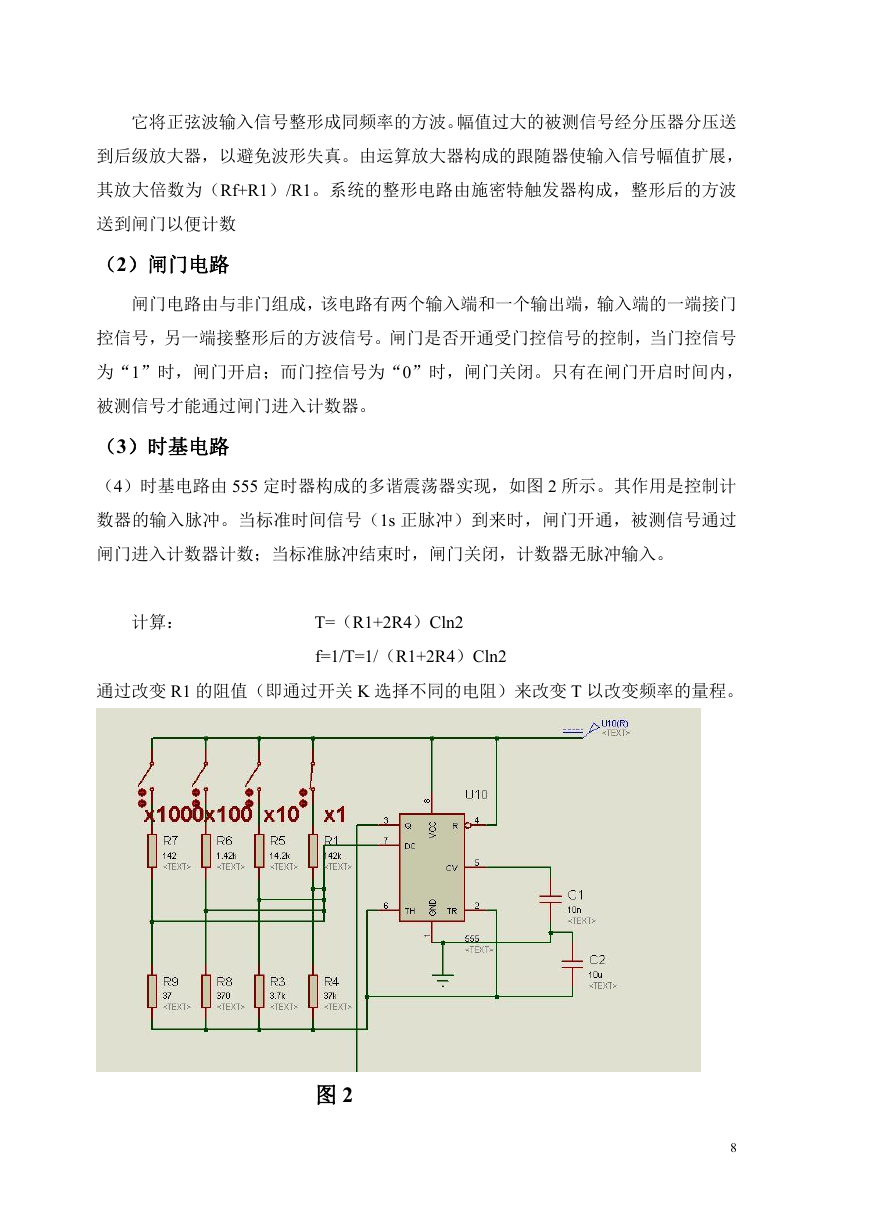

它将正弦波输入信号整形成同频率的方波。幅值过大的被测信号经分压器分压送 到后级放大器,以避免波形失真。由运算放大器构成的跟随器使输入信号幅值扩展, 其放大倍数为(Rf+R1)/R1。系统的整形电路由施密特触发器构成,整形后的方波 送到闸门以便计数 (2)闸门电路 闸门电路由与非门组成,该电路有两个输入端和一个输出端,输入端的一端接门 控信号,另一端接整形后的方波信号。闸门是否开通受门控信号的控制,当门控信号 为“1”时,闸门开启;而门控信号为“0”时,闸门关闭。只有在闸门开启时间内, 被测信号才能通过闸门进入计数器。 (3)时基电路 (4)时基电路由 555 定时器构成的多谐震荡器实现,如图 2 所示。其作用是控制计 数器的输入脉冲。当标准时间信号(1s 正脉冲)到来时,闸门开通,被测信号通过 闸门进入计数器计数;当标准脉冲结束时,闸门关闭,计数器无脉冲输入。 计算: T=(R1+2R4)Cln2 f=1/T=1/(R1+2R4)Cln2 通过改变 R1 的阻值(即通过开关 K 选择不同的电阻)来改变 T 以改变频率的量程。 图 2 8
