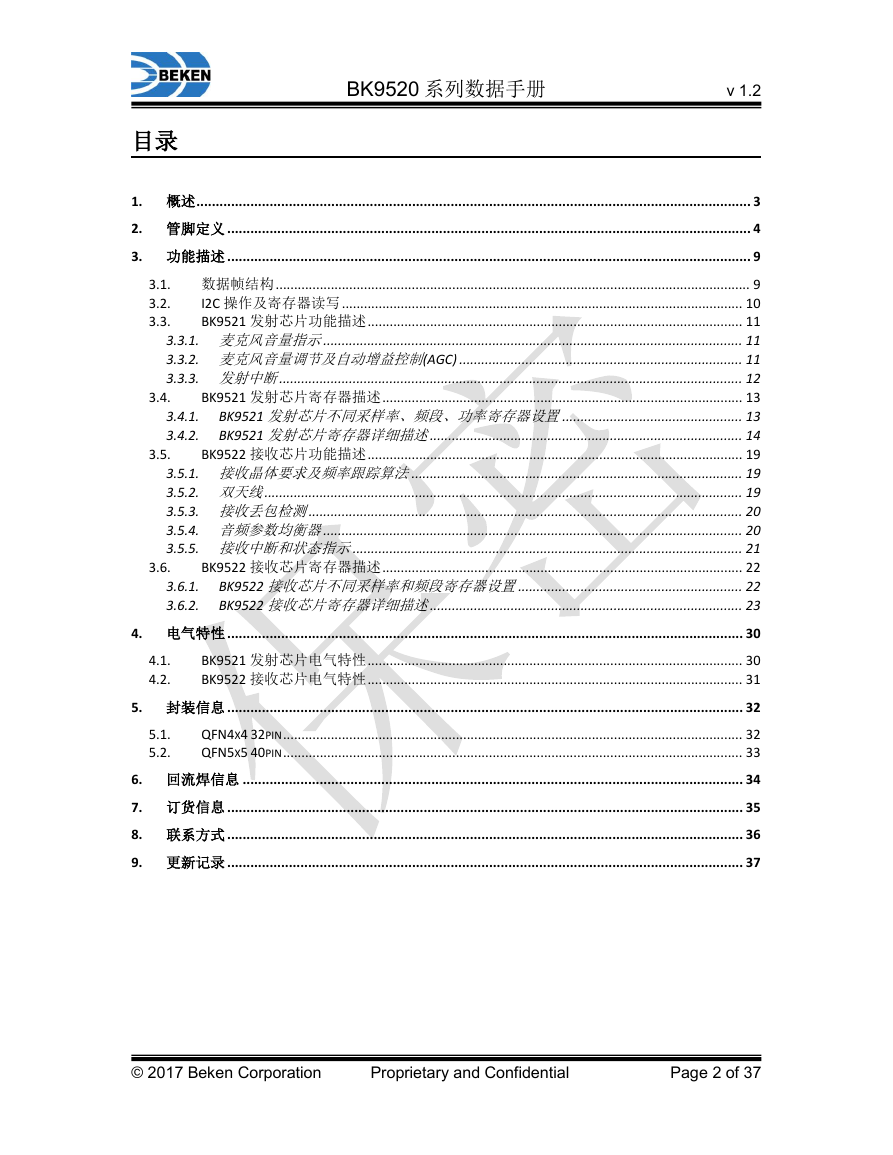

目录 BK9520 系列数据手册 v 1.2 1. 概述 ................................................................................................................................................ 3 2. 管脚定义 ........................................................................................................................................ 4 3. 功能描述 ........................................................................................................................................ 9 3.1. 数据帧结构 ................................................................................................................................. 9 I2C 操作及寄存器读写 ............................................................................................................. 10 3.2. BK9521 发射芯片功能描述 ...................................................................................................... 11 3.3. 3.3.1. 麦克风音量指示 .................................................................................................................. 11 3.3.2. 麦克风音量调节及自动增益控制(AGC) ............................................................................. 11 3.3.3. 发射中断 .............................................................................................................................. 12 BK9521 发射芯片寄存器描述 .................................................................................................. 13 3.4.1. BK9521 发射芯片不同采样率、频段、功率寄存器设置 ................................................. 13 3.4.2. BK9521 发射芯片寄存器详细描述 ..................................................................................... 14 BK9522 接收芯片功能描述 ...................................................................................................... 19 3.5.1. 接收晶体要求及频率跟踪算法 .......................................................................................... 19 3.5.2. 双天线 .................................................................................................................................. 19 3.5.3. 接收丢包检测 ...................................................................................................................... 20 3.5.4. 音频参数均衡器 .................................................................................................................. 20 3.5.5. 接收中断和状态指示 .......................................................................................................... 21 BK9522 接收芯片寄存器描述 .................................................................................................. 22 3.6.1. BK9522 接收芯片不同采样率和频段寄存器设置 ............................................................. 22 3.6.2. BK9522 接收芯片寄存器详细描述 ..................................................................................... 23 3.5. 3.4. 3.6. 4. 电气特性 ...................................................................................................................................... 30 4.1. 4.2. BK9521 发射芯片电气特性 ...................................................................................................... 30 BK9522 接收芯片电气特性 ...................................................................................................... 31 5. 封装信息 ...................................................................................................................................... 32 5.1. 5.2. QFN4X4 32PIN ............................................................................................................................. 32 QFN5X5 40PIN ............................................................................................................................. 33 6. 回流焊信息 .................................................................................................................................. 34 7. 订货信息 ...................................................................................................................................... 35 8. 联系方式 ...................................................................................................................................... 36 9. 更新记录 ...................................................................................................................................... 37 © 2017 Beken Corporation Proprietary and Confidential Page 2 of 37

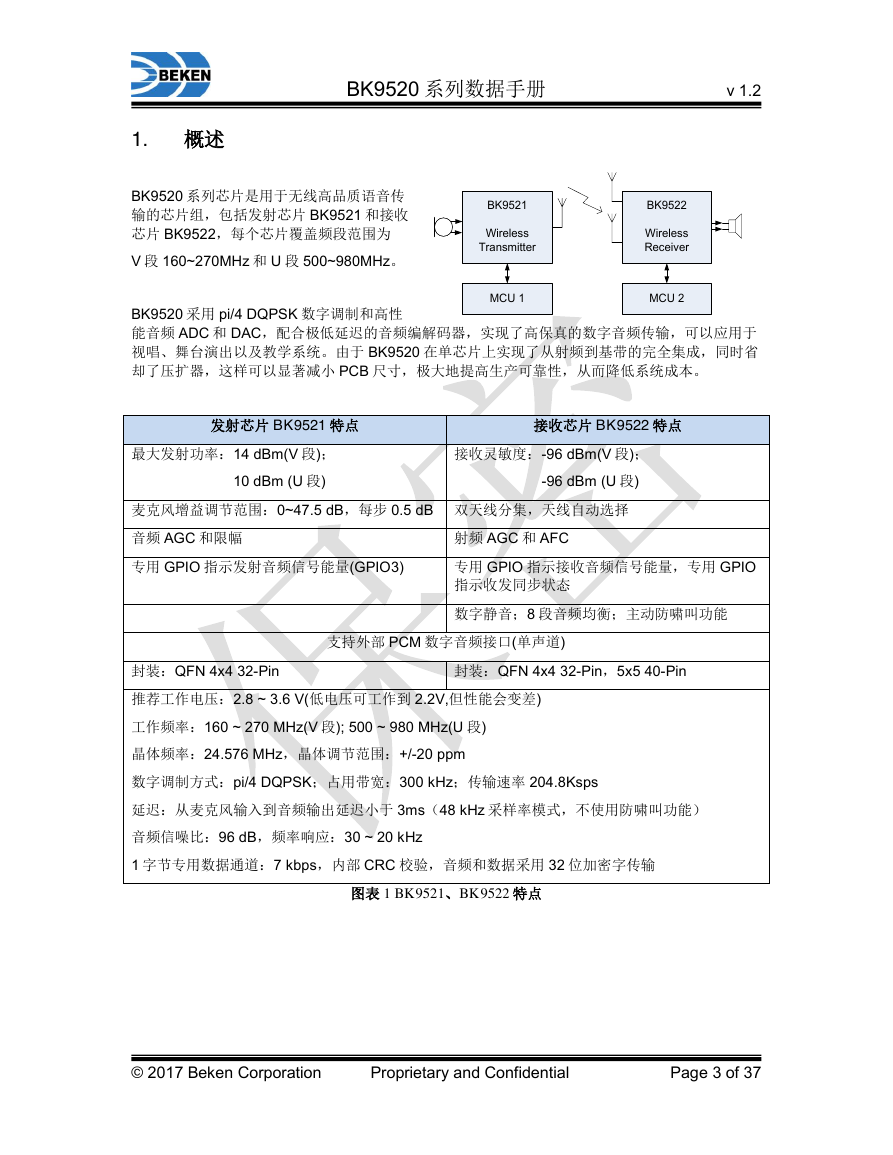

BK9520 系列数据手册 v 1.2 1. 概述 BK9520 系列芯片是用于无线高品质语音传输的芯片组，包括发射芯片 BK9521 和接收芯片 BK9522，每个芯片覆盖频段范围为 V 段 160~270MHz 和 U 段 500~980MHz。 BK9520 采用 pi/4 DQPSK 数字调制和高性能音频 ADC 和 DAC，配合极低延迟的音频编解码器，实现了高保真的数字音频传输，可以应用于视唱、舞台演出以及教学系统。由于 BK9520 在单芯片上实现了从射频到基带的完全集成，同时省却了压扩器，这样可以显著减小 PCB 尺寸，极大地提高生产可靠性，从而降低系统成本。发射芯片 BK9521 特点接收芯片 BK9522 特点最大发射功率：14 dBm(V 段)； 10 dBm (U 段) 接收灵敏度：-96 dBm(V 段)； -96 dBm (U 段) 麦克风增益调节范围：0~47.5 dB，每步 0.5 dB 双天线分集，天线自动选择音频 AGC 和限幅专用 GPIO 指示发射音频信号能量(GPIO3) 射频 AGC 和 AFC 专用 GPIO 指示接收音频信号能量，专用 GPIO 指示收发同步状态数字静音；8 段音频均衡；主动防啸叫功能支持外部 PCM 数字音频接口(单声道) 封装：QFN 4x4 32-Pin，5x5 40-Pin 封装：QFN 4x4 32-Pin 推荐工作电压：2.8 ~ 3.6 V(低电压可工作到 2.2V,但性能会变差) 工作频率：160 ~ 270 MHz(V 段); 500 ~ 980 MHz(U 段) 晶体频率：24.576 MHz，晶体调节范围：+/-20 ppm 数字调制方式：pi/4 DQPSK；占用带宽：300 kHz；传输速率 204.8Ksps 延迟：从麦克风输入到音频输出延迟小于 3ms（48 kHz 采样率模式，不使用防啸叫功能）音频信噪比：96 dB，频率响应：30 ~ 20 kHz 1 字节专用数据通道：7 kbps，内部 CRC 校验，音频和数据采用 32 位加密字传输图表 1 BK9521、BK9522 特点 © 2017 Beken Corporation Proprietary and Confidential Page 3 of 37 BK9521Wireless TransmitterMCU 1BK9522Wireless ReceiverMCU 2

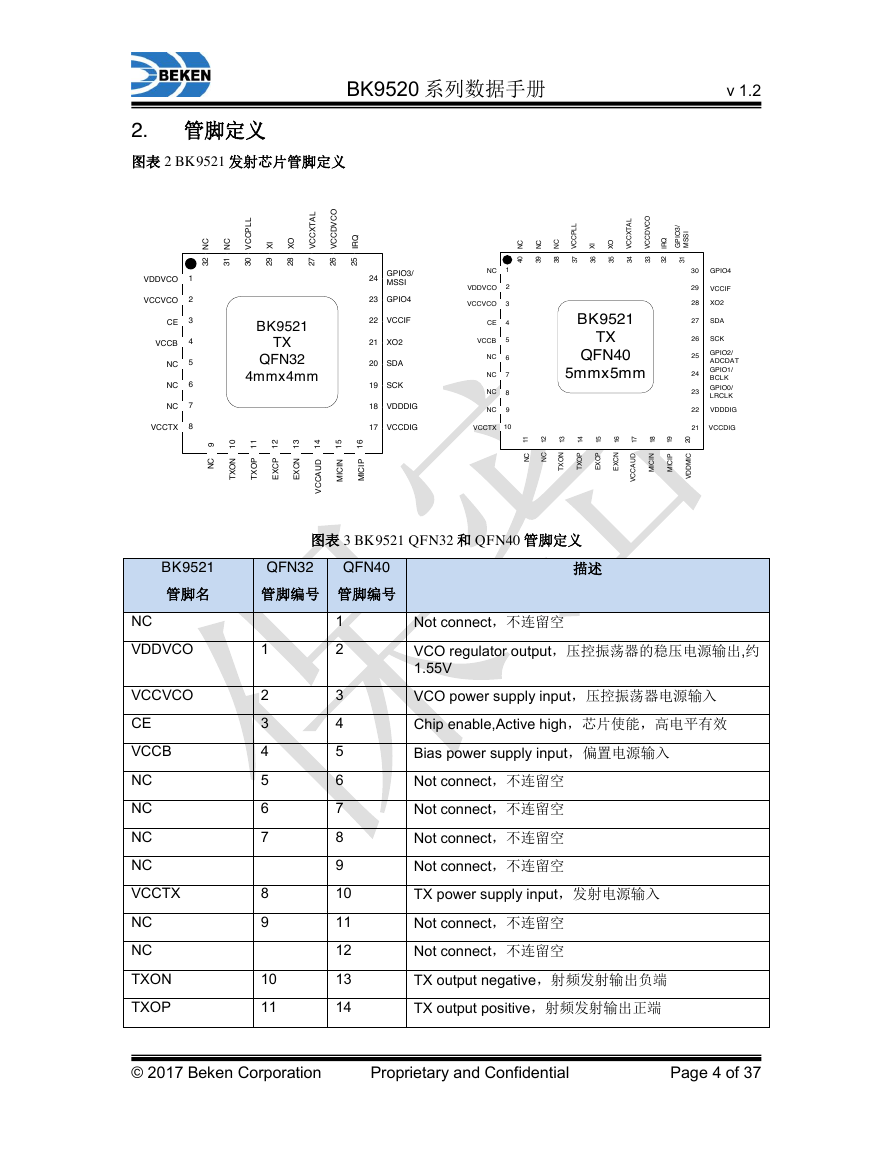

BK9520 系列数据手册 v 1.2 2. 管脚定义图表 2 BK9521 发射芯片管脚定义图表 3 BK9521 QFN32 和 QFN40 管脚定义 BK9521 QFN32 QFN40 描述管脚名 NC VDDVCO VCCVCO CE VCCB NC NC NC NC VCCTX NC NC TXON TXOP 管脚编号 1 管脚编号 1 2 2 3 4 5 6 7 8 9 10 11 3 4 5 6 7 8 9 10 11 12 13 14 Not connect，不连留空 VCO regulator output，压控振荡器的稳压电源输出,约 1.55V VCO power supply input，压控振荡器电源输入 Chip enable,Active high，芯片使能，高电平有效 Bias power supply input，偏置电源输入 Not connect，不连留空 Not connect，不连留空 Not connect，不连留空 Not connect，不连留空 TX power supply input，发射电源输入 Not connect，不连留空 Not connect，不连留空 TX output negative，射频发射输出负端 TX output positive，射频发射输出正端 © 2017 Beken Corporation Proprietary and Confidential Page 4 of 37 7654821272625242322283339383736353440151413121116BK9521TXQFN405mmx5mmVCCTXNCVCCAUDEXCPTXOPTXONNCVCCPLLVCCIFIRQVCCDVCOVCCXTALXOXIMICINVCCDIGXO2SDASCKVDDDIGNCNCNCVCCVCONCNCMICIPGPIO4EXCN313212NCVDDVCO29303CEVCCB9101920NCVDDMIC1718GPIO2/ ADCDATGPIO1/BCLKGPIO0/ LRCLKGPIO3/MSSINC1765432817232221201918242531302928272632915141312111016BK9521TXQFN324mmx4mmVCCTXNCVCCAUDEXCPTXOPTXONNCVCCPLLVCCIFIRQVCCDVCOVCCXTALXOXIMICINVCCDIGXO2SDASCKVDDDIGNCNCNCVDDVCOVCCVCOCEVCCBNCMICIPGPIO3/MSSIGPIO4EXCN

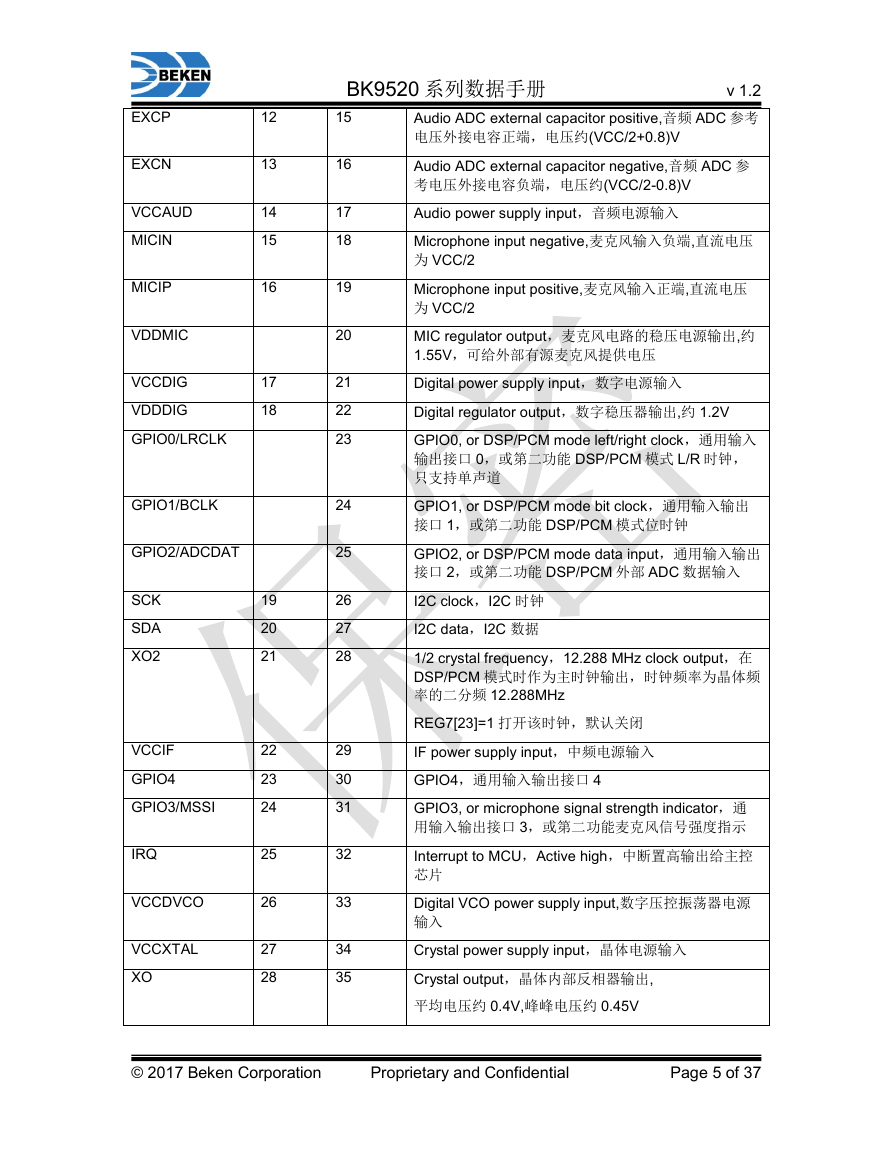

EXCP EXCN VCCAUD MICIN MICIP VDDMIC VCCDIG VDDDIG GPIO0/LRCLK GPIO1/BCLK GPIO2/ADCDAT SCK SDA XO2 VCCIF GPIO4 GPIO3/MSSI IRQ VCCDVCO VCCXTAL XO 12 13 14 15 16 17 18 19 20 21 22 23 24 25 26 27 28 16 17 18 19 20 21 22 23 24 25 26 27 28 29 30 31 32 33 34 35 BK9520 系列数据手册 15 v 1.2 Audio ADC external capacitor positive,音频 ADC 参考电压外接电容正端，电压约(VCC/2+0.8)V Audio ADC external capacitor negative,音频 ADC 参考电压外接电容负端，电压约(VCC/2-0.8)V Audio power supply input，音频电源输入 Microphone input negative,麦克风输入负端,直流电压为 VCC/2 Microphone input positive,麦克风输入正端,直流电压为 VCC/2 MIC regulator output，麦克风电路的稳压电源输出,约 1.55V，可给外部有源麦克风提供电压 Digital power supply input，数字电源输入 Digital regulator output，数字稳压器输出,约 1.2V GPIO0, or DSP/PCM mode left/right clock，通用输入输出接口 0，或第二功能 DSP/PCM 模式 L/R 时钟，只支持单声道 GPIO1, or DSP/PCM mode bit clock，通用输入输出接口 1，或第二功能 DSP/PCM 模式位时钟 GPIO2, or DSP/PCM mode data input，通用输入输出接口 2，或第二功能 DSP/PCM 外部 ADC 数据输入 I2C clock，I2C 时钟 I2C data，I2C 数据 1/2 crystal frequency，12.288 MHz clock output，在 DSP/PCM 模式时作为主时钟输出，时钟频率为晶体频率的二分频 12.288MHz REG7[23]=1 打开该时钟，默认关闭 IF power supply input，中频电源输入 GPIO4，通用输入输出接口 4 GPIO3, or microphone signal strength indicator，通用输入输出接口 3，或第二功能麦克风信号强度指示 Interrupt to MCU，Active high，中断置高输出给主控芯片 Digital VCO power supply input,数字压控振荡器电源输入 Crystal power supply input，晶体电源输入 Crystal output，晶体内部反相器输出, 平均电压约 0.4V,峰峰电压约 0.45V © 2017 Beken Corporation Proprietary and Confidential Page 5 of 37

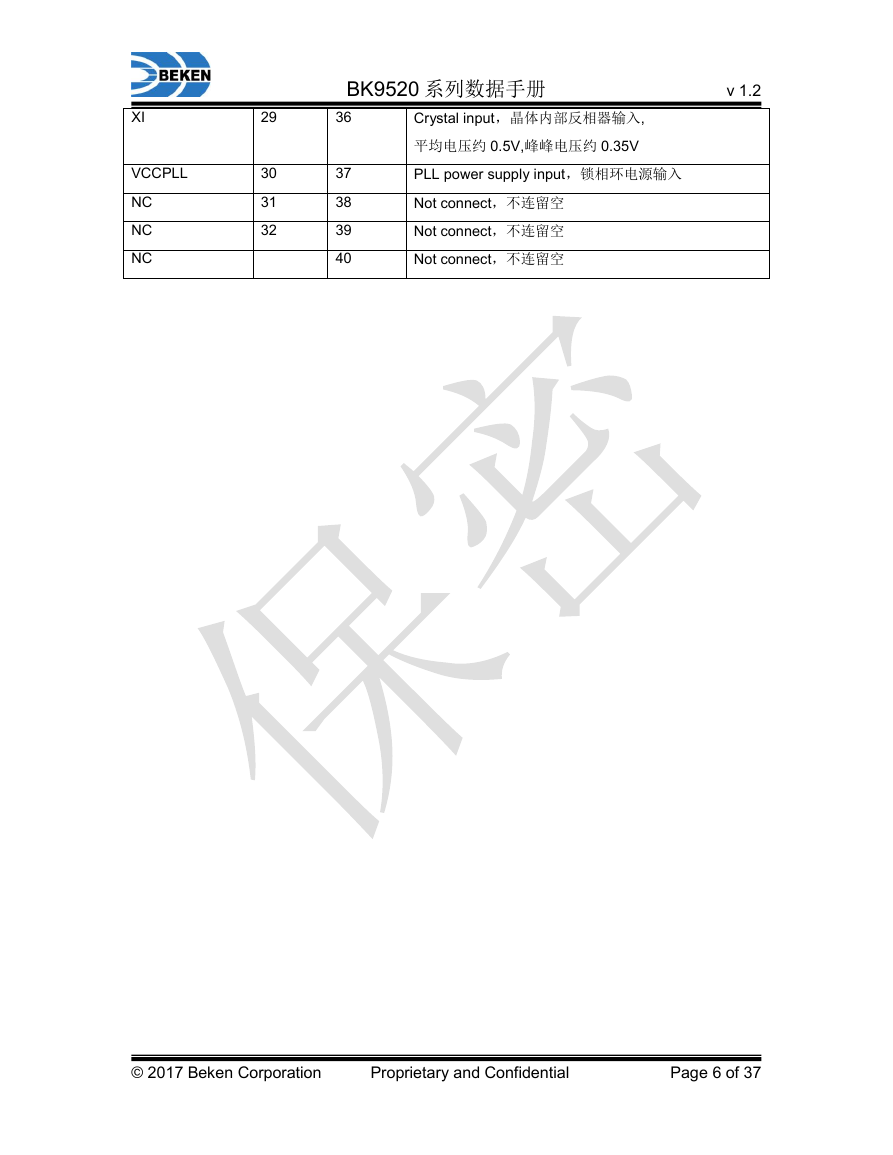

XI VCCPLL NC NC NC 29 30 31 32 BK9520 系列数据手册 36 v 1.2 Crystal input，晶体内部反相器输入, 平均电压约 0.5V,峰峰电压约 0.35V PLL power supply input，锁相环电源输入 Not connect，不连留空 Not connect，不连留空 Not connect，不连留空 37 38 39 40 © 2017 Beken Corporation Proprietary and Confidential Page 6 of 37

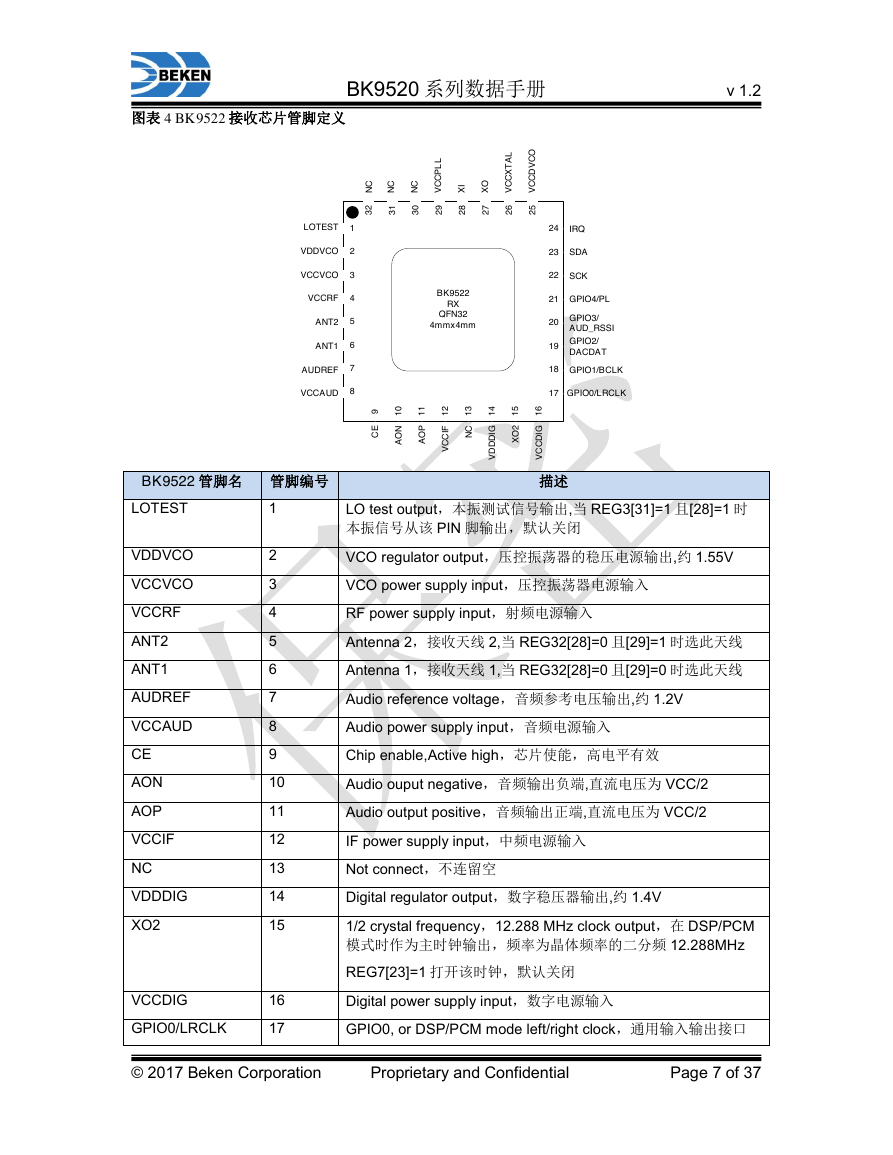

BK9520 系列数据手册 v 1.2 图表 4 BK9522 接收芯片管脚定义 BK9522 管脚名管脚编号描述 LOTEST VDDVCO VCCVCO VCCRF ANT2 ANT1 AUDREF VCCAUD CE AON AOP VCCIF NC VDDDIG XO2 VCCDIG GPIO0/LRCLK 1 2 3 4 5 6 7 8 9 10 11 12 13 14 15 16 17 LO test output，本振测试信号输出,当 REG3[31]=1 且[28]=1 时本振信号从该 PIN 脚输出，默认关闭 VCO regulator output，压控振荡器的稳压电源输出,约 1.55V VCO power supply input，压控振荡器电源输入 RF power supply input，射频电源输入 Antenna 2，接收天线 2,当 REG32[28]=0 且[29]=1 时选此天线 Antenna 1，接收天线 1,当 REG32[28]=0 且[29]=0 时选此天线 Audio reference voltage，音频参考电压输出,约 1.2V Audio power supply input，音频电源输入 Chip enable,Active high，芯片使能，高电平有效 Audio ouput negative，音频输出负端,直流电压为 VCC/2 Audio output positive，音频输出正端,直流电压为 VCC/2 IF power supply input，中频电源输入 Not connect，不连留空 Digital regulator output，数字稳压器输出,约 1.4V 1/2 crystal frequency，12.288 MHz clock output，在 DSP/PCM 模式时作为主时钟输出，频率为晶体频率的二分频 12.288MHz REG7[23]=1 打开该时钟，默认关闭 Digital power supply input，数字电源输入 GPIO0, or DSP/PCM mode left/right clock，通用输入输出接口 © 2017 Beken Corporation Proprietary and Confidential Page 7 of 37 1765432817232221201918242531302928272632915141312111016BK9522RXQFN324mmx4mmNCVDDVCOANT1ANT2VCCRFVCCVCOSDASCKVDDDIGGPIO0/LRCLKGPIO1/BCLKGPIO2/DACDATGPIO3/AUD_RSSIGPIO4/PLAUDREFCENCVCCIFAOPAONNCNCIRQVCCDVCOVCCXTALXOXIVCCPLLLOTESTVCCAUDVCCDIGXO2

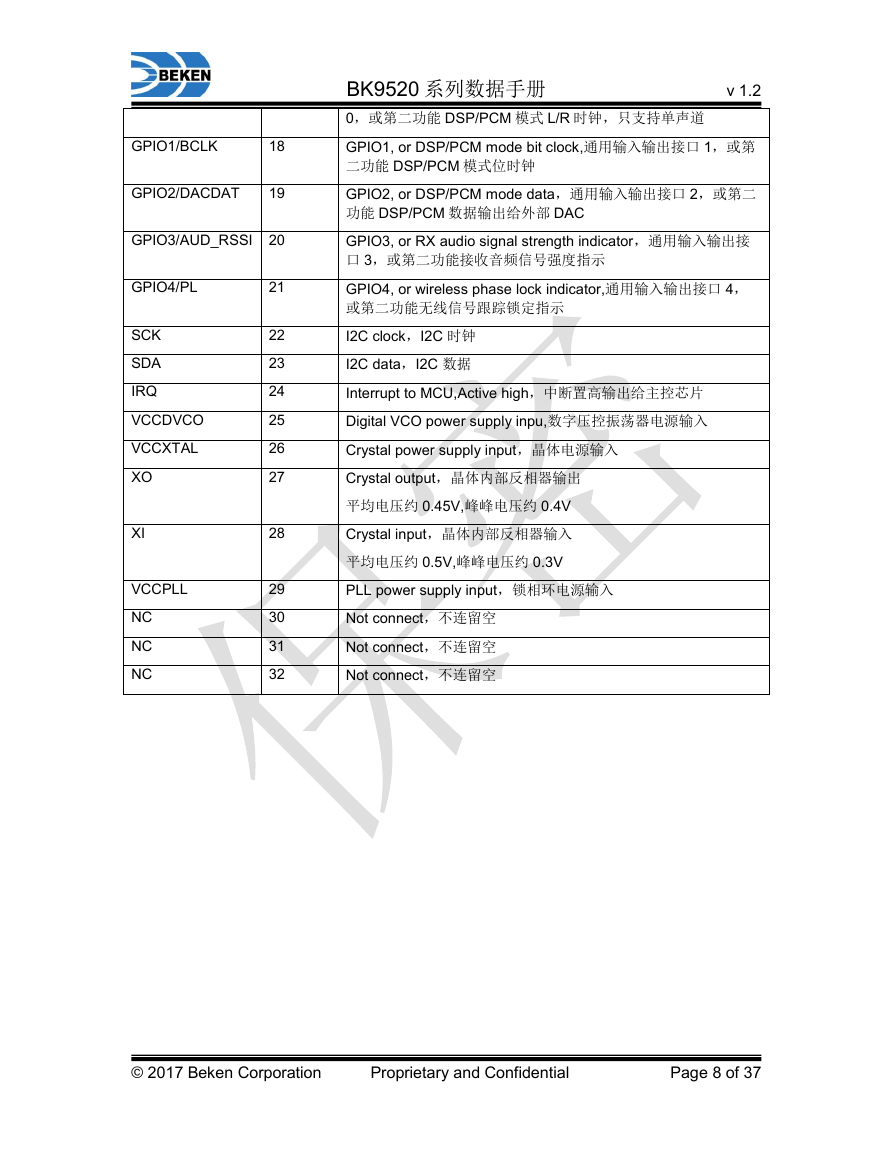

GPIO1/BCLK 18 GPIO2/DACDAT 19 GPIO3/AUD_RSSI 20 GPIO4/PL SCK SDA IRQ VCCDVCO VCCXTAL XO XI VCCPLL NC NC NC 21 22 23 24 25 26 27 28 29 30 31 32 v 1.2 BK9520 系列数据手册 0，或第二功能 DSP/PCM 模式 L/R 时钟，只支持单声道 GPIO1, or DSP/PCM mode bit clock,通用输入输出接口 1，或第二功能 DSP/PCM 模式位时钟 GPIO2, or DSP/PCM mode data，通用输入输出接口 2，或第二功能 DSP/PCM 数据输出给外部 DAC GPIO3, or RX audio signal strength indicator，通用输入输出接口 3，或第二功能接收音频信号强度指示 GPIO4, or wireless phase lock indicator,通用输入输出接口 4，或第二功能无线信号跟踪锁定指示 I2C clock，I2C 时钟 I2C data，I2C 数据 Interrupt to MCU,Active high，中断置高输出给主控芯片 Digital VCO power supply inpu,数字压控振荡器电源输入 Crystal power supply input，晶体电源输入 Crystal output，晶体内部反相器输出平均电压约 0.45V,峰峰电压约 0.4V Crystal input，晶体内部反相器输入平均电压约 0.5V,峰峰电压约 0.3V PLL power supply input，锁相环电源输入 Not connect，不连留空 Not connect，不连留空 Not connect，不连留空 © 2017 Beken Corporation Proprietary and Confidential Page 8 of 37
