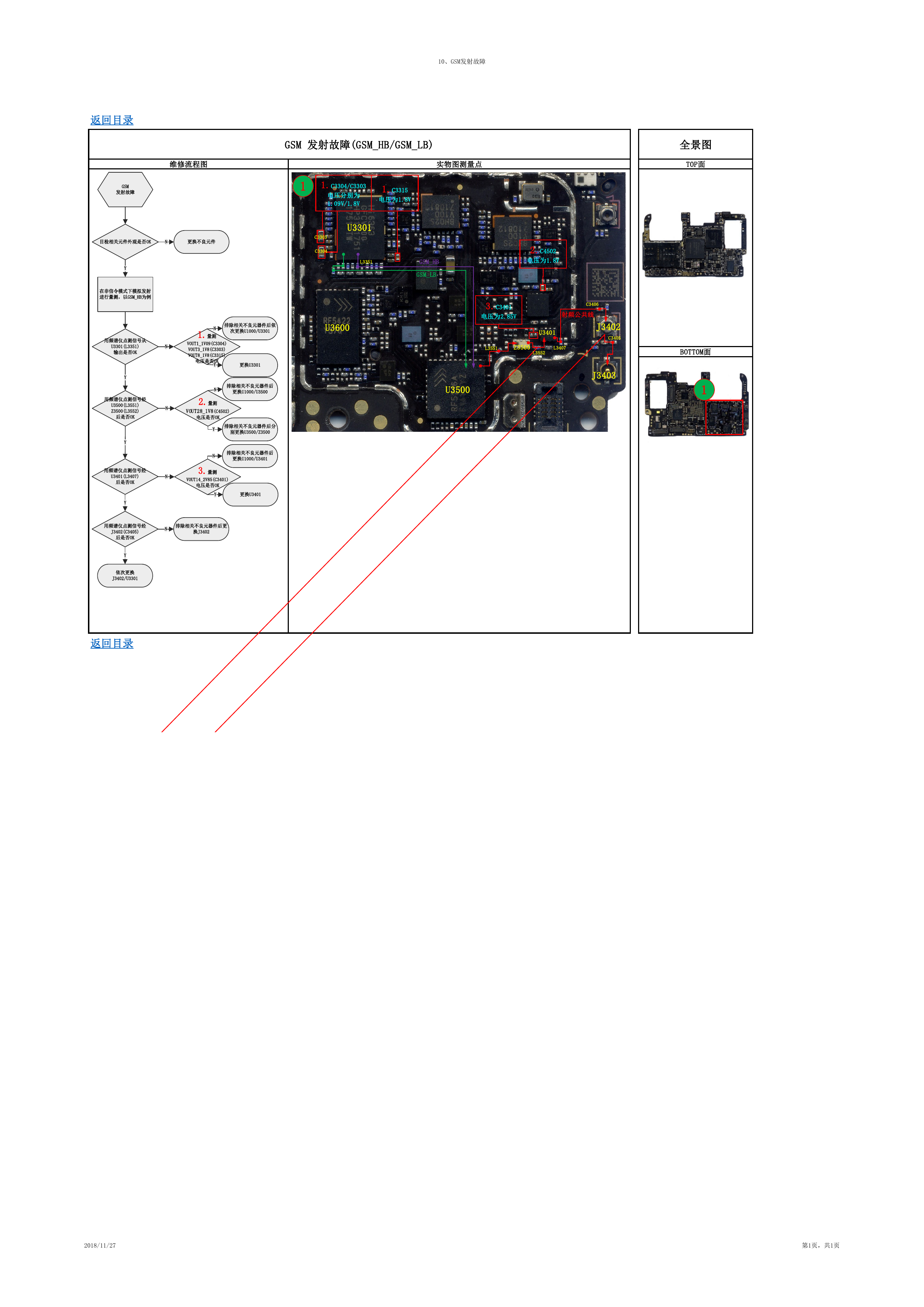

10、GSM发射故障 GSM 发射故障(GSM_HB/GSM_LB) 维修流程图 实物图测量点 全景图 TOP面 1 1.C3304/C3303 电压分别为 1.09V/1.8V 1.C3315 电压为1.8V C3303 C3304 U3301 L3351 U3600 GSM_HB GSM_LB 2.C4502 电压为1.8V 3.C3401 电压为2.85V C3406 射频公共线 U3401 J3402 C3405 L3551 Z3500 L3407 L3552 J3403 U3500 BOTTOM面 1 返回目录 GSM 发射故障 目检相关元件外观是否OK N 更换不良元件 排除相关不良元器件后依 次更换U1000/U3301 N 1.量测 VOUT1_1V09(C3304) VOUT3_1V8(C3303) VOUT8_1V8(C3315) 电压是否OK Y 更换U3301 N 排除相关不良元器件后 更换U1000/U3500 2.量测 VOUT28_1V8(C4502) 电压是否OK Y N 排除相关不良元器件后分 别更换U3500/Z3500 排除相关不良元器件后 更换U1000/U3401 3.量测 VOUT14_2V85(C3401) 电压是否OK Y 更换U3401 排除相关不良元器件后更 换J3402 Y 在非信令模式下模拟发射 进行量测，以GSM_HB为例 用频谱仪点测信号从 U3301(L3351) 输出是否OK Y 用频谱仪点测信号经 U3500(L3551) Z3500(L3552) 后是否OK Y 用频谱仪点测信号经 U3401(L3407) 后是否OK Y 用频谱仪点测信号经 J3402(C3405) 后是否OK Y 依次更换 J3402/U3301 N N N N 返回目录 2018/11/27 第1页，共1页
