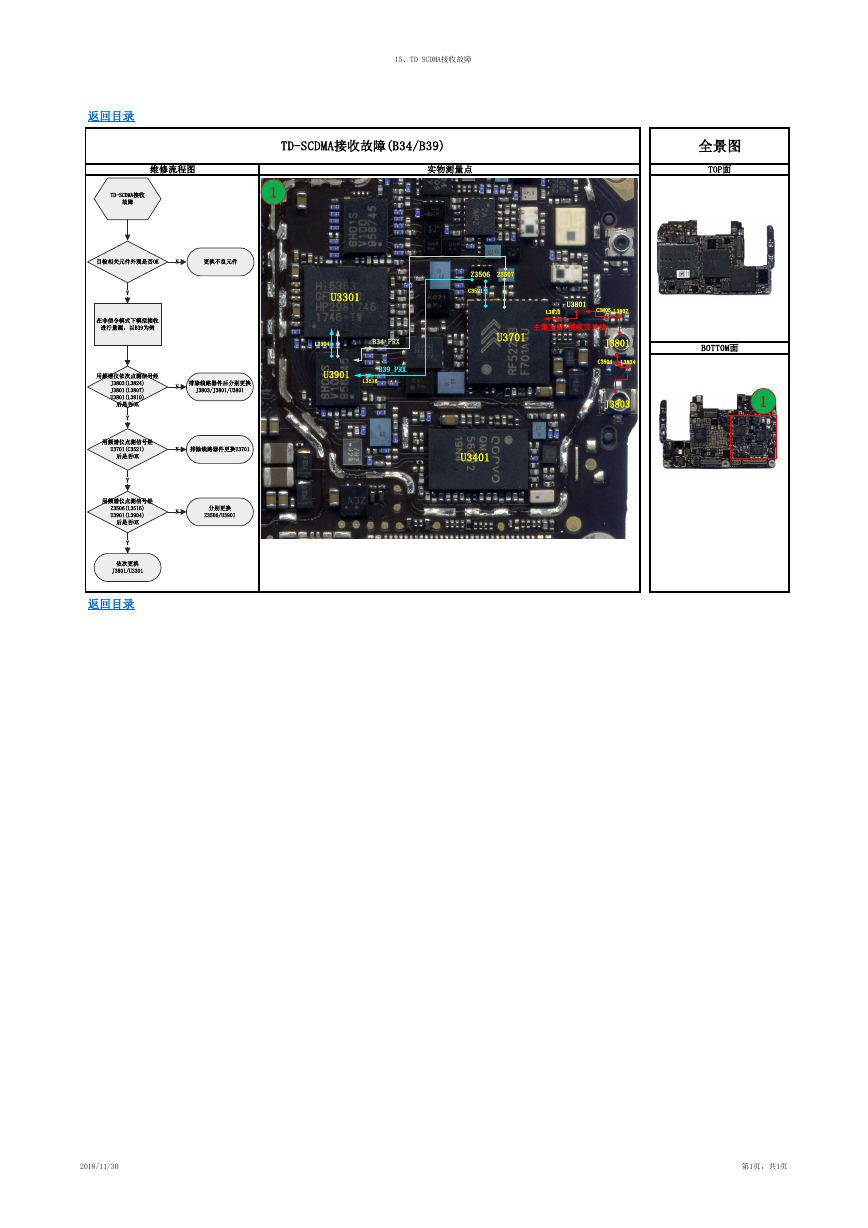

15、TD SCDMA接收故障 返回目录 TD-SCDMA接收故障(B34/B39) 维修流程图 实物测量点 TD-SCDMA接收 故障 1 U3301 L3904 B34_PRX U3901 L3516 B39_PRX Z3506 Z3507 C3521 U3701 U3801 L3810 C3805 L3807 主集发射/接收公共线 J3801 C3804 L3824 J3803 U3401 目检相关元件外观是否OK N 更换不良元件 Y 在非信令模式下模拟接收 进行量测，以B39为例 用频谱仪依次点测信号经 J3803(L3824) J3801(L3807) U3801(L3810) 后是否OK Y 用频谱仪点测信号经 U3701(C3521) 后是否OK Y 用频谱仪点测信号经 Z3506(L3516) U3901(L3904) 后是否OK Y 依次更换 J3801/U3301 返回目录 N 排除线路器件后分别更换 J3803/J3801/U3801 N 排除线路器件更换U3701 N 分别更换 Z3506/U3901 全景图 TOP面 BOTTOM面 1 2018/11/30 第1页，共1页
