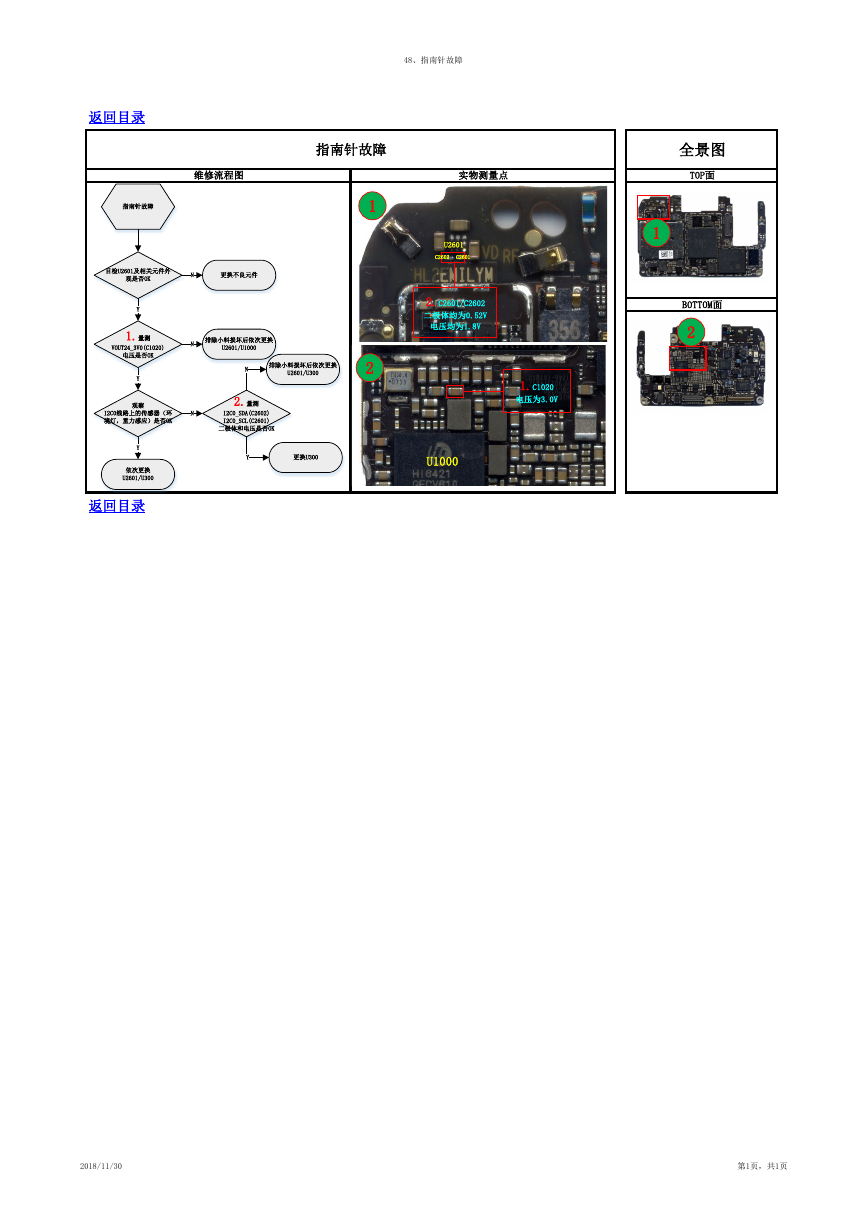

48、指南针故障 返回目录 指南针故障 维修流程图 实物测量点 指南针故障 1 U2601 C2602 C2601 2.C2601/C2602 二极体均为0.52V 电压均为1.8V 排除小料损坏后依次更换 U2601/U1000 N 排除小料损坏后依次更换 U2601/U300 2 2.量测 I2C0_SDA(C2602) I2C0_SCL(C2601) 二极体和电压是否OK Y 更换U300 U1000 1.C1020 电压为3.0V 目检U2601及相关元件外 观是否OK N 更换不良元件 Y 1.量测 VOUT24_3V0(C1020) 电压是否OK Y 观察 I2C0线路上的传感器（环 境灯，重力感应）是否OK N N Y 依次更换 U2601/U300 返回目录 全景图 TOP面 1 BOTTOM面 2 2018/11/30 第1页，共1页
