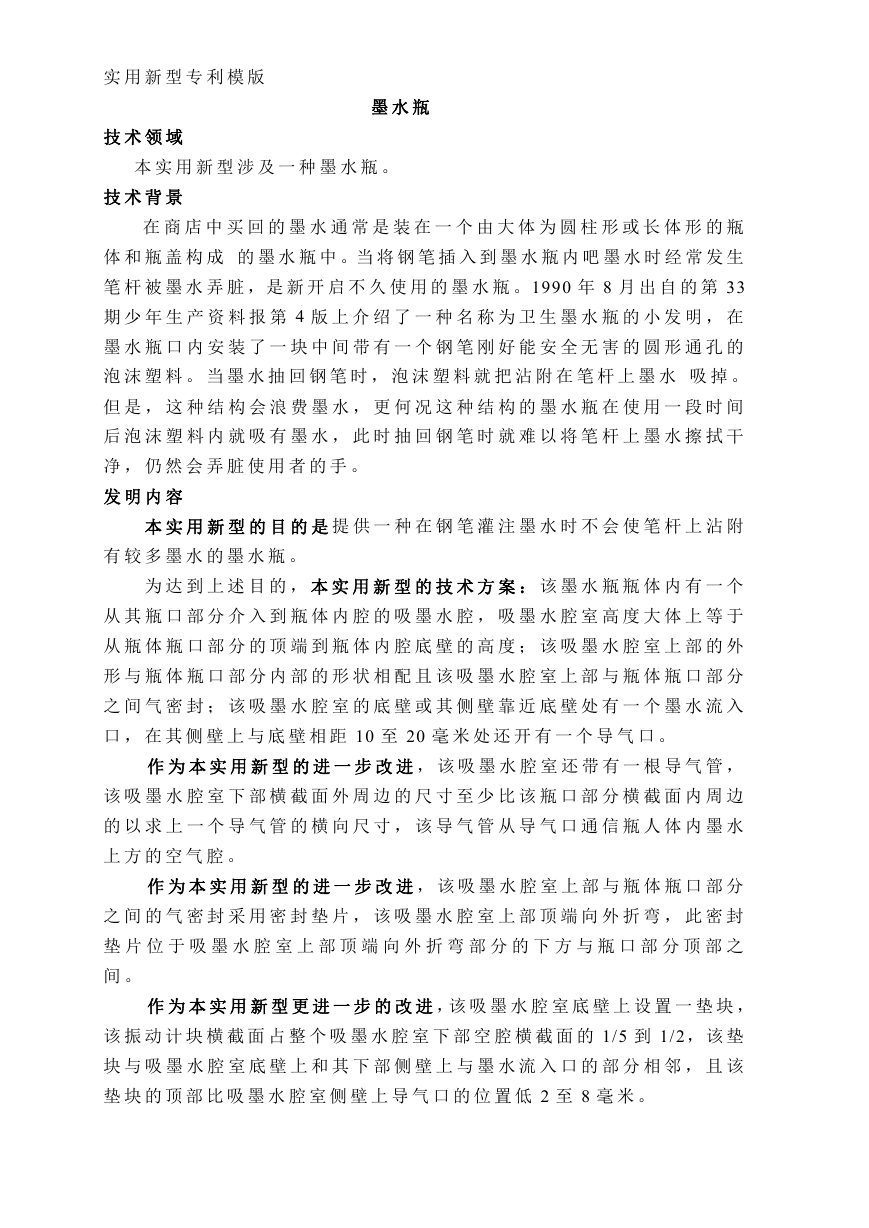

实用新型专利模版墨水瓶技术领域本实用新型涉及一种墨水瓶。技术背景在商店中买回的墨水通常是装在一个由大体为圆柱形或长体形的瓶体和瓶盖构成的墨水瓶中。当将钢笔插入到墨水瓶内吧墨水时经常发生笔杆被墨水弄脏，是新开启不久使用的墨水瓶。1990 年 8 月出自的第 33 期少年生产资料报第 4 版上介绍了一种名称为卫生墨水瓶的小发明，在墨水瓶口内安装了一块中间带有一个钢笔刚好能安全无害的圆形通孔的泡沫塑料。当墨水抽回钢笔时，泡沫塑料就把沾附在笔杆上墨水吸掉。但是，这种结构会浪费墨水，更何况这种结构的墨水瓶在使用一段时间后泡沫塑料内就吸有墨水，此时抽回钢笔时就难以将笔杆上墨水擦拭干净，仍然会弄脏使用者的手。发明内容本实用新型的目的是提供一种在钢笔灌注墨水时不会使笔杆上沾附有较多墨水的墨水瓶。为达到上述目的，本实用新型的技术方案：该墨水瓶瓶体内有一个从其瓶口部分介入到瓶体内腔的吸墨水腔，吸墨水腔室高度大体上等于从瓶体瓶口部分的顶端到瓶体内腔底壁的高度；该吸墨水腔室上部的外形与瓶体瓶口部分内部的形状相配且该吸墨水腔室上部与瓶体瓶口部分之间气密封；该吸墨水腔室的底壁或其侧壁靠近底壁处有一个墨水流入口，在其侧壁上与底壁相距 10 至 20 毫米处还开有一个导气口。作为本实用新型的进一步改进，该吸墨水腔室还带有一根导气管，该吸墨水腔室下部横截面外周边的尺寸至少比该瓶口部分横截面内周边的以求上一个导气管的横向尺寸，该导气管从导气口通信瓶人体内墨水上方的空气腔。作为本实用新型的进一步改进，该吸墨水腔室上部与瓶体瓶口部分之间的气密封采用密封垫片，该吸墨水腔室上部顶端向外折弯，此密封垫片位于吸墨水腔室上部顶端向外折弯部分的下方与瓶口部分顶部之间。作为本实用新型更进一步的改进，该吸墨水腔室底壁上设置一垫块，该振动计块横截面占整个吸墨水腔室下部空腔横截面的 1/5 到 1/2 ，该垫块与吸墨水腔室底壁上和其下部侧壁上与墨水流入口的部分相邻，且该垫块的顶部比吸墨水腔室侧壁上导气口的位置低 2 至 8 毫米。

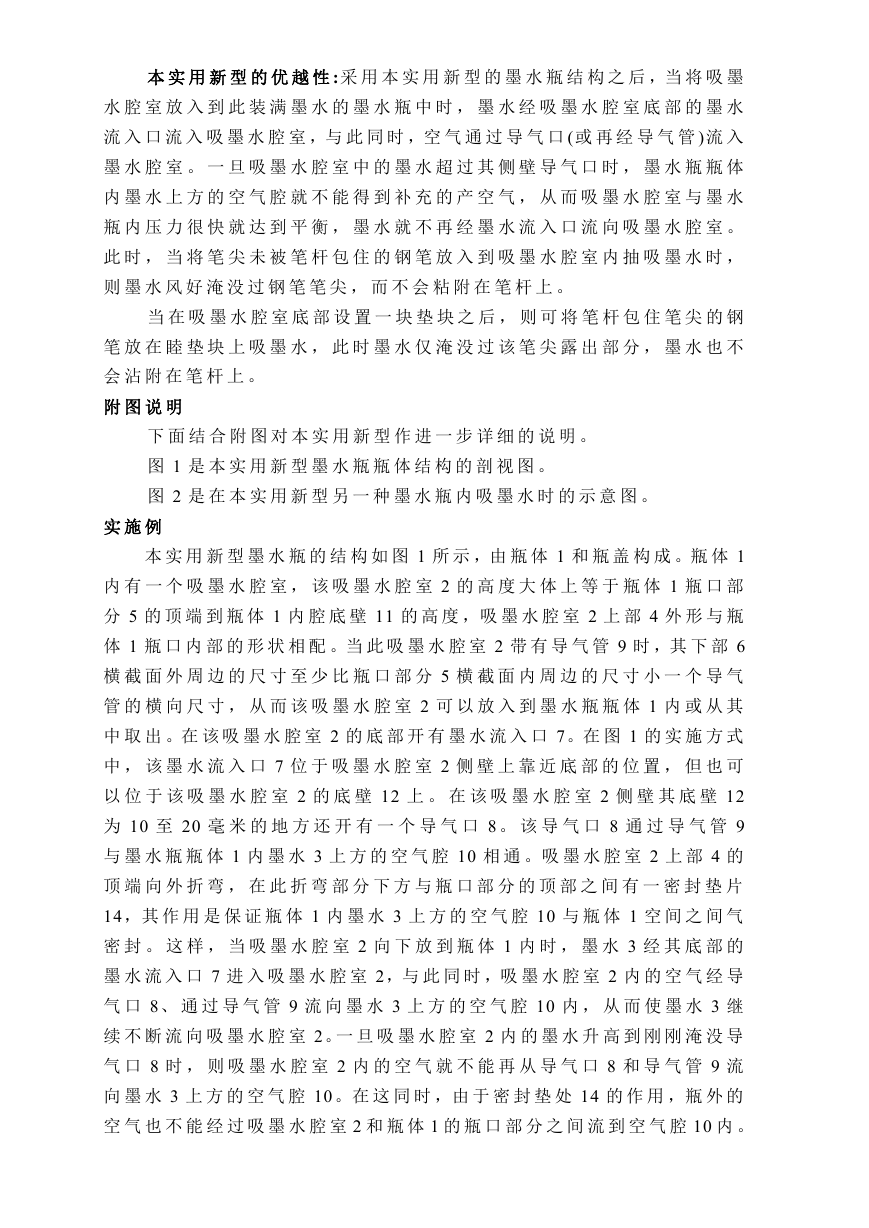

本实用新型的优越性 :采用本实用新型的墨水瓶结构之后，当将吸墨水腔室放入到此装满墨水的墨水瓶中时，墨水经吸墨水腔室底部的墨水流入口流入吸墨水腔室，与此同时，空气通过导气口 (或再经导气管 )流入墨水腔室。一旦吸墨水腔室中的墨水超过其侧壁导气口时，墨水瓶瓶体内墨水上方的空气腔就不能得到补充的产空气，从而吸墨水腔室与墨水瓶内压力很快就达到平衡，墨水就不再经墨水流入口流向吸墨水腔室。此时，当将笔尖未被笔杆包住的钢笔放入到吸墨水腔室内抽吸墨水时，则墨水风好淹没过钢笔笔尖，而不会粘附在笔杆上。当在吸墨水腔室底部设置一块垫块之后，则可将笔杆包住笔尖的钢笔放在睦垫块上吸墨水，此时墨水仅淹没过该笔尖露出部分，墨水也不会沾附在笔杆上。附图说明下面结合附图对本实用新型作进一步详细的说明。图 1 是本实用新型墨水瓶瓶体结构的剖视图。图 2 是在本实用新型另一种墨水瓶内吸墨水时的示意图。实施例本实用新型墨水瓶的结构如图 1 所示，由瓶体 1 和瓶盖构成。瓶体 1 内有一个吸墨水腔室，该吸墨水腔室 2 的高度大体上等于瓶体 1 瓶口部分 5 的顶端到瓶体 1 内腔底壁 11 的高度，吸墨水腔室 2 上部 4 外形与瓶体 1 瓶口内部的形状相配。当此吸墨水腔室 2 带有导气管 9 时，其下部 6 横截面外周边的尺寸至少比瓶口部分 5 横截面内周边的尺寸小一个导气管的横向尺寸，从而该吸墨水腔室 2 可以放入到墨水瓶瓶体 1 内或从其中取出。在该吸墨水腔室 2 的底部开有墨水流入口 7。在图 1 的实施方式中，该墨水流入口 7 位于吸墨水腔室 2 侧壁上靠近底部的位置，但也可以位于该吸墨水腔室 2 的底壁 12 上。在该吸墨水腔室 2 侧壁其底壁 12 为 10 至 20 毫米的地方还开有一个导气口 8 。该导气口 8 通过导气管 9 与墨水瓶瓶体 1 内墨水 3 上方的空气腔 10 相通。吸墨水腔室 2 上部 4 的顶端向外折弯，在此折弯部分下方与瓶口部分的顶部之间有一密封垫片 14，其作用是保证瓶体 1 内墨水 3 上方的空气腔 10 与瓶体 1 空间之间气密封。这样，当吸墨水腔室 2 向下放到瓶体 1 内时，墨水 3 经其底部的墨水流入口 7 进入吸墨水腔室 2，与此同时，吸墨水腔室 2 内的空气经导气口 8、通过导气管 9 流向墨水 3 上方的空气腔 10 内，从而使墨水 3 继续不断流向吸墨水腔室 2。一旦吸墨水腔室 2 内的墨水升高到刚刚淹没导气口 8 时，则吸墨水腔室 2 内的空气就不能再从导气口 8 和导气管 9 流向墨水 3 上方的空气腔 10 。在这同时，由于密封垫处 14 的作用，瓶外的空气也不能经过吸墨水腔室 2 和瓶体 1 的瓶口部分之间流到空气腔 10 内。

从而，随着墨水 3 流入到吸墨水腔室 2，空气腔 10 内的压力降低，当吸墨水腔室 2 内的压力与瓶体 1 内的压力达到平衡时，墨水就不再流入到吸墨水腔室 2。也就是说，吸墨水腔室 2 内墨水的高度大体维持在刚淹没过导气口 8 的位置。作为本实用新型的另一种实施方式，密封垫片 14 也可以用密封环的方式设置在吸墨水腔室 2 上部 4 与瓶体 1 的瓶口部分之间。当然，还可以在吸墨水腔室 2 上部 4 与瓶体 1 的瓶口部分之间采用一种密封结构，如缝隙式密封结构。这同样能对瓶体 1 中墨水 3 上方的空气腔 10 与瓶体 1 外部起密封作用。作为本实用新型的另一种实施方式，可以如图 2 所示墨水瓶瓶体 1 的结构那样，在导气口 8 和空气腔 10 之间不设置导气管 9，些时吸墨水腔室 2 下部 6 的尺寸可以与上部 4 的尺寸相同，也可略小于其上部 4 的尺寸。当墨水 3 从吸墨水腔室 2 底部的墨水流入口 7 流向吸墨水腔室 2，吸墨水腔室 2 中的空气也会由导气口 8 经墨水 3 而进入瓶体 1 内墨水 3 上方的空气腔 10 。作为本实用新型的另一种改进实施方式，可以如图 1 或图 2 所示那样，在吸墨水腔室 2 的底部一侧设置一块垫块 13 ，其位置不能挡住吸墨水腔室 2 底壁 12 上或侧壁上的墨水流入口 7，该垫块 13 的横截面占整个吸墨水腔室 2 下部空腔横截面的 1/5 至 1/2 ，垫块 13 的顶端比吸墨水腔室 2 侧壁上导气口 8 的位置低 2 至 8 毫米。当吸墨水时，对于不包尖的普通钢笔，可以如图 2 所示，将其放入到吸墨水腔室 2 底部不带垫块 13 的一侧，从而墨水刚淹没过钢笔尖，这样墨水就不会弄脏笔杆。相反，对包尖钢笔来说，吸墨水时将其插入到吸墨水腔室 2 中带垫块 13 的一侧，笔尖与该垫块 13 的顶端相接触，这样墨水也刚淹过包尖钢笔笔尖露出在外的部分，从而吸墨水后沾附在笔杆上的墨水量很少，不致弄脏使用者的手。一种可两面使用的电动剃须刀头 (修改后的文件 ) *[实用新型名称应简明、准确地表明实用新型专利请求保护的主题。名称中不应含有非技术性词语，不得使用商标、型号、人名、地名或商品名称等。名称应与请求书中的名称完全一致，不得超过 25 个字，应写在说明书首页正文部分的上方居中位置。 ] [依据专利法第二十六条第三款及专利法实施细则第十八条的规定，说明书应对实用新型作出清楚、完整的说明，使所属技术领域的技术人

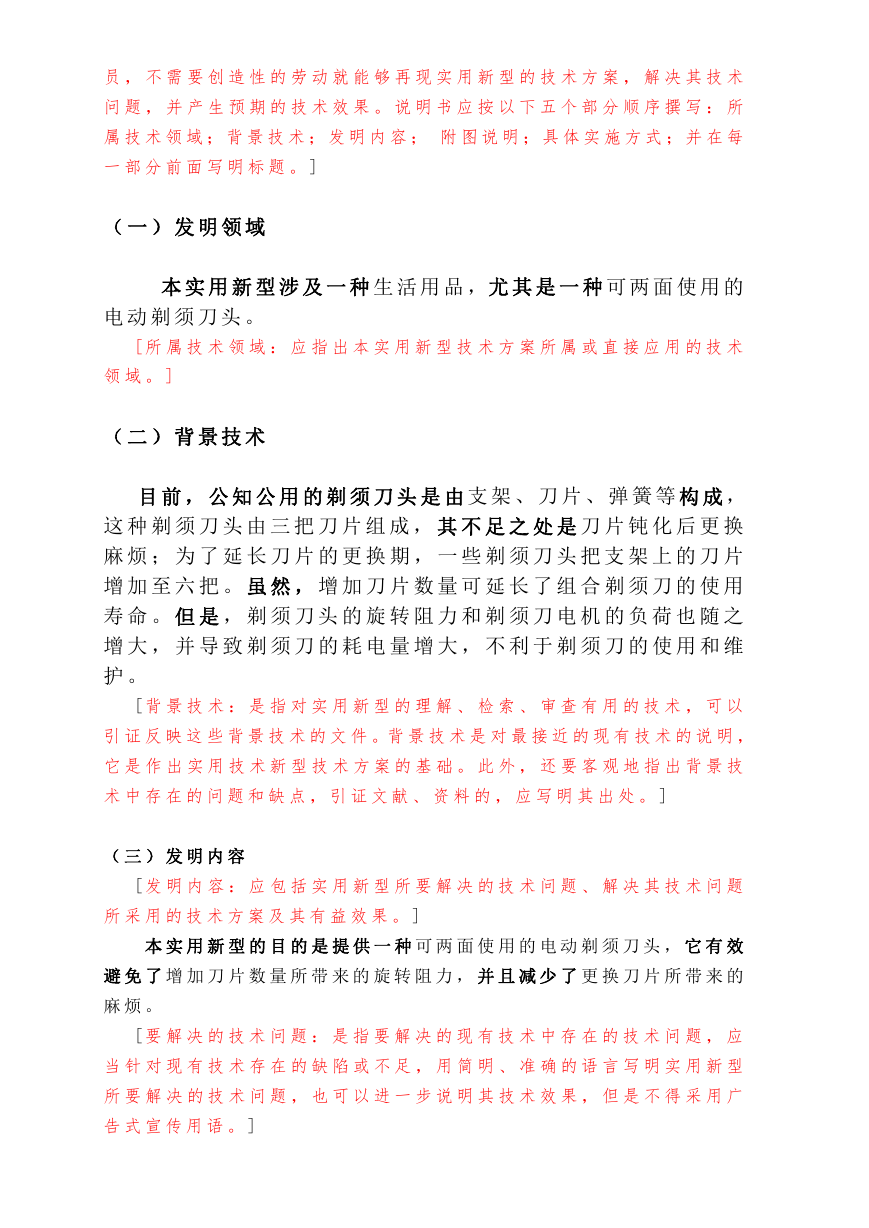

员，不需要创造性的劳动就能够再现实用新型的技术方案，解决其技术问题，并产生预期的技术效果。说明书应按以下五个部分顺序撰写：所属技术领域；背景技术；发明内容；附图说明；具体实施方式；并在每一部分前面写明标题。 ] （一）发明领域本实用新型涉及一种生活用品，尤其是一种可两面使用的电动剃须刀头。 [所属技术领域：应指出本实用新型技术方案所属或直接应用的技术领域。 ] （二）背景技术目前，公知公用的剃须刀头是由支架、刀片、弹簧等构成，这种剃须刀头由三把刀片组成，其不足之处是刀片钝化后更换麻烦；为了延长刀片的更换期，一些剃须刀头把支架上的刀片增加至六把。虽然，增加刀片数量可延长了组合剃须刀的使用寿命。但是，剃须刀头的旋转阻力和剃须刀电机的负荷也随之增大，并导致剃须刀的耗电量增大，不利于剃须刀的使用和维护。 [背景技术：是指对实用新型的理解、检索、审查有用的技术，可以引证反映这些背景技术的文件。背景技术是对最接近的现有技术的说明，它是作出实用技术新型技术方案的基础。此外，还要客观地指出背景技术中存在的问题和缺点，引证文献、资料的，应写明其出处。 ] （三）发明内容 [发明内容：应包括实用新型所要解决的技术问题、解决其技术问题所采用的技术方案及其有益效果。 ] 本实用新型的目的是提供一种可两面使用的电动剃须刀头，它有效避免了增加刀片数量所带来的旋转阻力，并且减少了更换刀片所带来的麻烦。 [要解决的技术问题：是指要解决的现有技术中存在的技术问题，应当针对现有技术存在的缺陷或不足，用简明、准确的语言写明实用新型所要解决的技术问题，也可以进一步说明其技术效果，但是不得采用广告式宣传用语。 ]

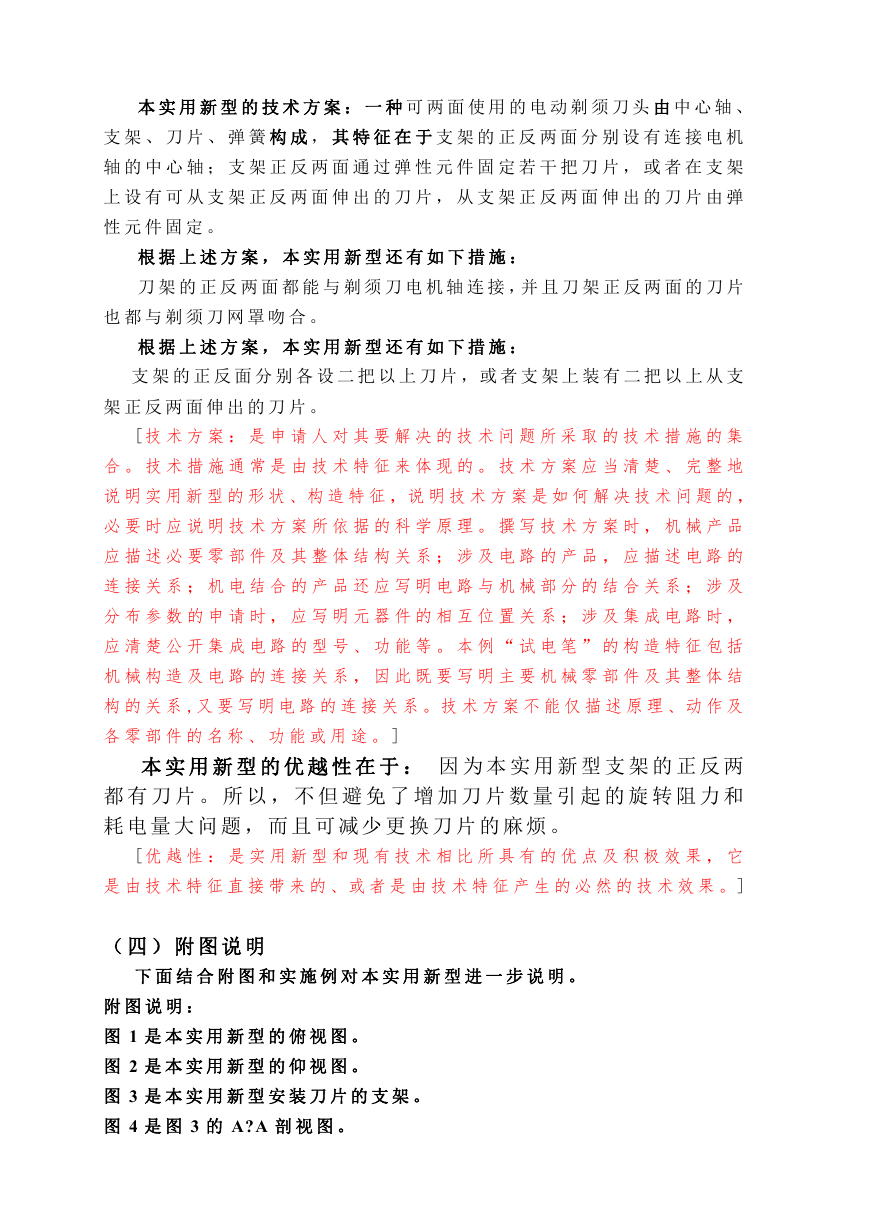

本实用新型的技术方案：一种可两面使用的电动剃须刀头由中心轴、支架、刀片、弹簧构成，其特征在于支架的正反两面分别设有连接电机轴的中心轴；支架正反两面通过弹性元件固定若干把刀片，或者在支架上设有可从支架正反两面伸出的刀片，从支架正反两面伸出的刀片由弹性元件固定。根据上述方案，本实用新型还有如下措施：刀架的正反两面都能与剃须刀电机轴连接，并且刀架正反两面的刀片也都与剃须刀网罩吻合。根据上述方案，本实用新型还有如下措施：支架的正反面分别各设二把以上刀片，或者支架上装有二把以上从支架正反两面伸出的刀片。 [技术方案：是申请人对其要解决的技术问题所采取的技术措施的集合。技术措施通常是由技术特征来体现的。技术方案应当清楚、完整地说明实用新型的形状、构造特征，说明技术方案是如何解决技术问题的，必要时应说明技术方案所依据的科学原理。撰写技术方案时，机械产品应描述必要零部件及其整体结构关系；涉及电路的产品，应描述电路的连接关系；机电结合的产品还应写明电路与机械部分的结合关系；涉及分布参数的申请时，应写明元器件的相互位置关系；涉及集成电路时，应清楚公开集成电路的型号、功能等。本例 “ 试电笔 ” 的构造特征包括机械构造及电路的连接关系，因此既要写明主要机械零部件及其整体结构的关系 ,又要写明电路的连接关系。技术方案不能仅描述原理、动作及各零部件的名称、功能或用途。 ] 本实用新型的优越性在于：因为本实用新型支架的正反两都有刀片。所以，不但避免了增加刀片数量引起的旋转阻力和耗电量大问题，而且可减少更换刀片的麻烦。 [优越性：是实用新型和现有技术相比所具有的优点及积极效果，它是由技术特征直接带来的、或者是由技术特征产生的必然的技术效果。] （四）附图说明下面结合附图和实施例对本实用新型进一步说明。附图说明：图 1 是本实用新型的俯视图。图 2 是本实用新型的仰视图。图 3 是本实用新型安装刀片的支架。图 4 是图 3 的 A?A 剖视图。

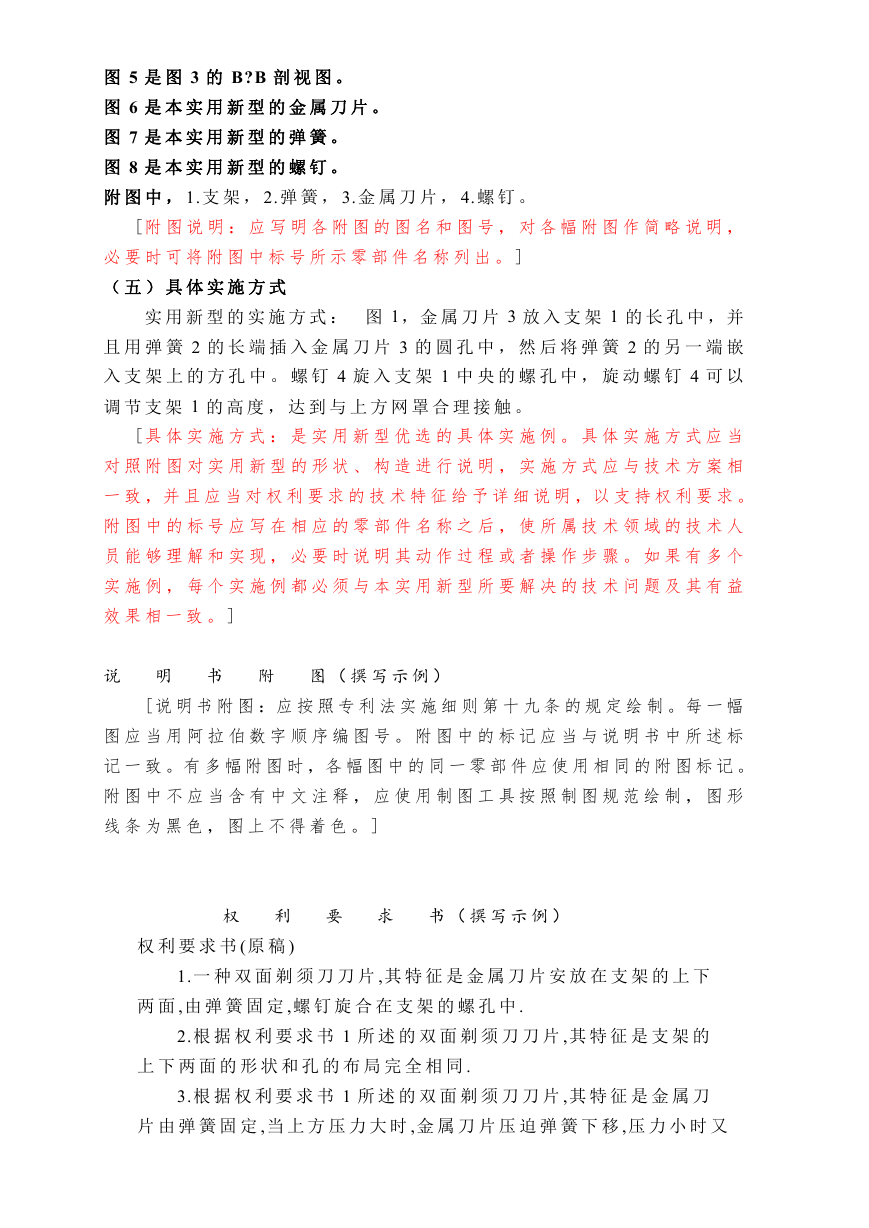

图 5 是图 3 的 B?B 剖视图。图 6 是本实用新型的金属刀片。图 7 是本实用新型的弹簧。图 8 是本实用新型的螺钉。附图中， 1. 支架， 2. 弹簧， 3. 金属刀片， 4. 螺钉。 [附图说明：应写明各附图的图名和图号，对各幅附图作简略说明，必要时可将附图中标号所示零部件名称列出。 ] （五）具体实施方式实用新型的实施方式：图 1，金属刀片 3 放入支架 1 的长孔中，并且用弹簧 2 的长端插入金属刀片 3 的圆孔中，然后将弹簧 2 的另一端嵌入支架上的方孔中。螺钉 4 旋入支架 1 中央的螺孔中，旋动螺钉 4 可以调节支架 1 的高度，达到与上方网罩合理接触。 [具体实施方式：是实用新型优选的具体实施例。具体实施方式应当对照附图对实用新型的形状、构造进行说明，实施方式应与技术方案相一致，并且应当对权利要求的技术特征给予详细说明，以支持权利要求。附图中的标号应写在相应的零部件名称之后，使所属技术领域的技术人员能够理解和实现，必要时说明其动作过程或者操作步骤。如果有多个实施例，每个实施例都必须与本实用新型所要解决的技术问题及其有益效果相一致。 ] 说明书附图（撰写示例） [说明书附图：应按照专利法实施细则第十九条的规定绘制。每一幅图应当用阿拉伯数字顺序编图号。附图中的标记应当与说明书中所述标记一致。有多幅附图时，各幅图中的同一零部件应使用相同的附图标记。附图中不应当含有中文注释，应使用制图工具按照制图规范绘制，图形线条为黑色，图上不得着色。 ] 权利要求书（撰写示例）权利要求书 (原稿 ) 1. 一种双面剃须刀刀片 ,其特征是金属刀片安放在支架的上下两面 ,由弹簧固定 ,螺钉旋合在支架的螺孔中 . 2. 根据权利要求书 1 所述的双面剃须刀刀片 ,其特征是支架的上下两面的形状和孔的布局完全相同 . 3. 根据权利要求书 1 所述的双面剃须刀刀片 ,其特征是金属刀片由弹簧固定 ,当上方压力大时 ,金属刀片压迫弹簧下移 ,压力小时又

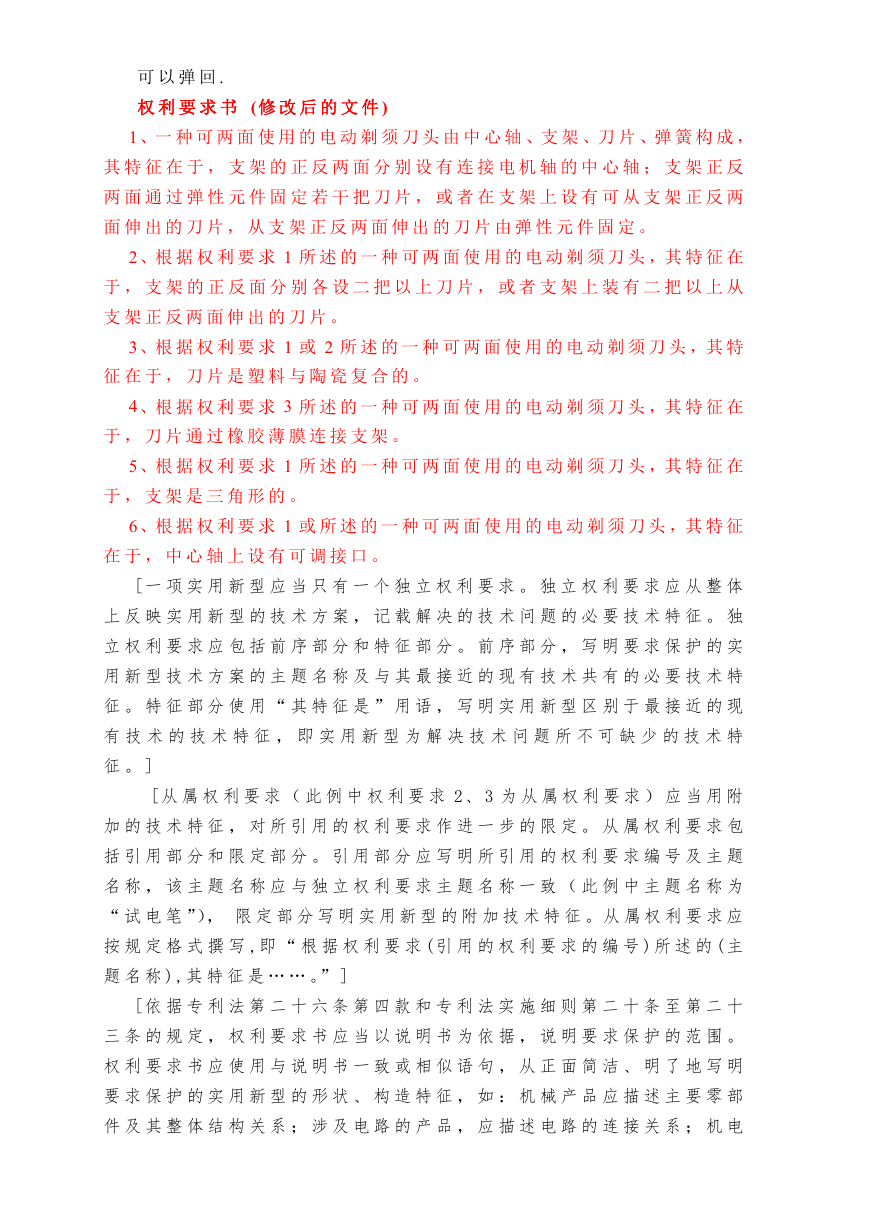

可以弹回 . 权利要求书 (修改后的文件 ) 1、一种可两面使用的电动剃须刀头由中心轴、支架、刀片、弹簧构成，其特征在于，支架的正反两面分别设有连接电机轴的中心轴；支架正反两面通过弹性元件固定若干把刀片，或者在支架上设有可从支架正反两面伸出的刀片，从支架正反两面伸出的刀片由弹性元件固定。 2、根据权利要求 1 所述的一种可两面使用的电动剃须刀头，其特征在于，支架的正反面分别各设二把以上刀片，或者支架上装有二把以上从支架正反两面伸出的刀片。 3、根据权利要求 1 或 2 所述的一种可两面使用的电动剃须刀头，其特征在于，刀片是塑料与陶瓷复合的。 4、根据权利要求 3 所述的一种可两面使用的电动剃须刀头，其特征在于，刀片通过橡胶薄膜连接支架。 5、根据权利要求 1 所述的一种可两面使用的电动剃须刀头，其特征在于，支架是三角形的。 6、根据权利要求 1 或所述的一种可两面使用的电动剃须刀头，其特征在于，中心轴上设有可调接口。 [一项实用新型应当只有一个独立权利要求。独立权利要求应从整体上反映实用新型的技术方案，记载解决的技术问题的必要技术特征。独立权利要求应包括前序部分和特征部分。前序部分，写明要求保护的实用新型技术方案的主题名称及与其最接近的现有技术共有的必要技术特征。特征部分使用 “ 其特征是 ” 用语，写明实用新型区别于最接近的现有技术的技术特征，即实用新型为解决技术问题所不可缺少的技术特征。 ] [从属权利要求（此例中权利要求 2、 3 为从属权利要求）应当用附加的技术特征，对所引用的权利要求作进一步的限定。从属权利要求包括引用部分和限定部分。引用部分应写明所引用的权利要求编号及主题名称，该主题名称应与独立权利要求主题名称一致（此例中主题名称为 “ 试电笔 ”），限定部分写明实用新型的附加技术特征。从属权利要求应按规定格式撰写 ,即 “ 根据权利要求 (引用的权利要求的编号 )所述的 (主题名称 ), 其特征是 … … 。” ] [依据专利法第二十六条第四款和专利法实施细则第二十条至第二十三条的规定，权利要求书应当以说明书为依据，说明要求保护的范围。权利要求书应使用与说明书一致或相似语句，从正面简洁、明了地写明要求保护的实用新型的形状、构造特征，如：机械产品应描述主要零部件及其整体结构关系；涉及电路的产品，应描述电路的连接关系；机电

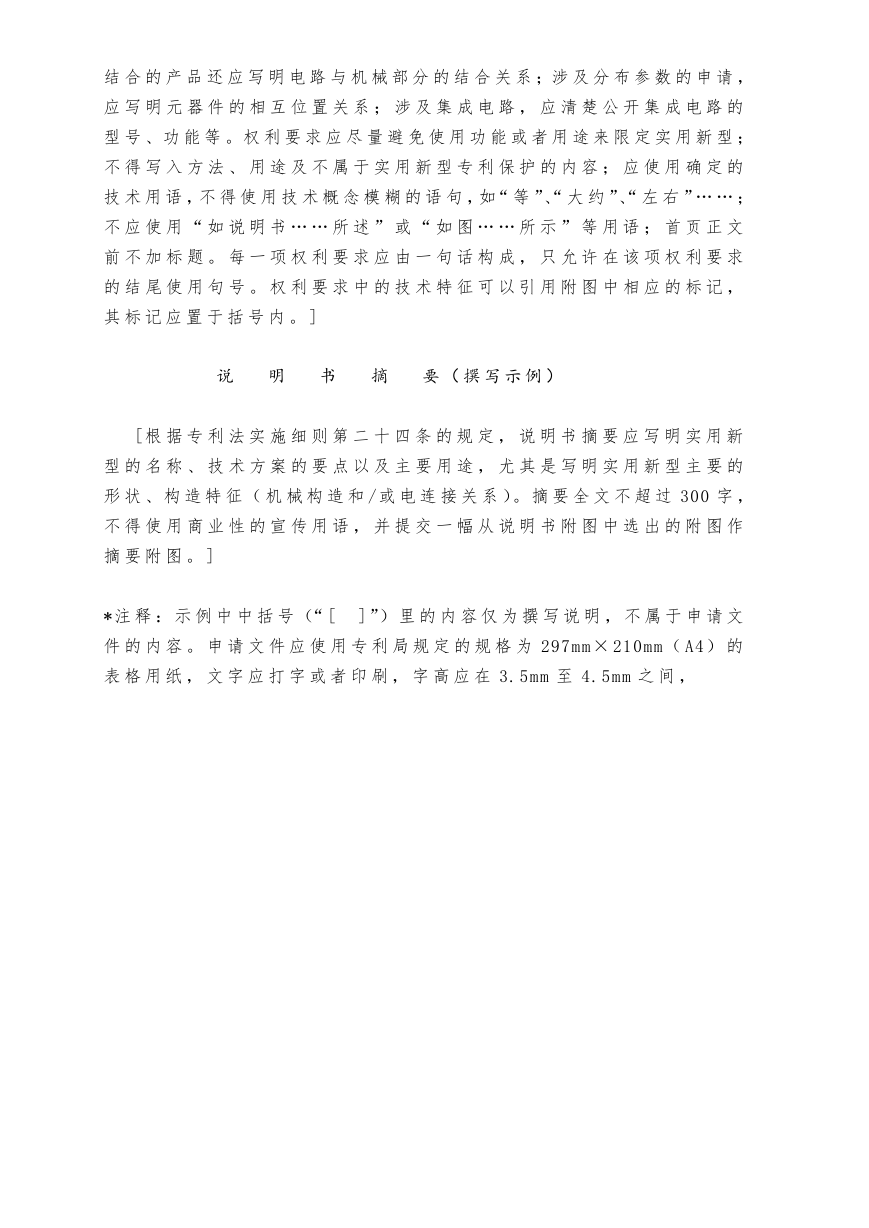

结合的产品还应写明电路与机械部分的结合关系；涉及分布参数的申请，应写明元器件的相互位置关系；涉及集成电路，应清楚公开集成电路的型号、功能等。权利要求应尽量避免使用功能或者用途来限定实用新型；不得写入方法、用途及不属于实用新型专利保护的内容；应使用确定的技术用语，不得使用技术概念模糊的语句，如“ 等 ”、“ 大约 ”、“ 左右 ”… … ；不应使用 “ 如说明书 … … 所述 ” 或 “ 如图 … … 所示 ” 等用语；首页正文前不加标题。每一项权利要求应由一句话构成，只允许在该项权利要求的结尾使用句号。权利要求中的技术特征可以引用附图中相应的标记，其标记应置于括号内。 ] 说明书摘要（撰写示例） [根据专利法实施细则第二十四条的规定，说明书摘要应写明实用新型的名称、技术方案的要点以及主要用途，尤其是写明实用新型主要的形状、构造特征（机械构造和 /或电连接关系）。摘要全文不超过 300 字，不得使用商业性的宣传用语，并提交一幅从说明书附图中选出的附图作摘要附图。 ] *注释：示例中中括号（“ [ ]”）里的内容仅为撰写说明，不属于申请文件的内容。申请文件应使用专利局规定的规格为 297mm× 210mm（ A4）的表格用纸，文字应打字或者印刷，字高应在 3.5mm 至 4.5mm 之间，
