    数字逻辑课程设计 学院： 班级： 姓名： 学号：
    实验名称： 多功能数字钟的设计与实现。 设计目的： 1.学会运用数字系统设计方法进行电路设计。 2.掌握并会使用 VHDL 语言以及组合电路。 3.掌握各个元件的功能以及使用。 4.培养设计综合实验的设计能力。 设计要求 1.设计一时钟 实现 24 小时、60 分钟、60 秒计数器功能。 2.校时 按下校时健，小时位计数器快速递增，按 24 小时循环。 按下校分健，分钟位计数器快速递增，按 60 分钟循环。 按下校秒健，秒位清 0. 3.报时 当时钟位于 59 分 50 秒开始没隔 2 秒低音报时，到整点 时高音报时。 设计思路 可以分为： 1.计时模块 2.校时模块

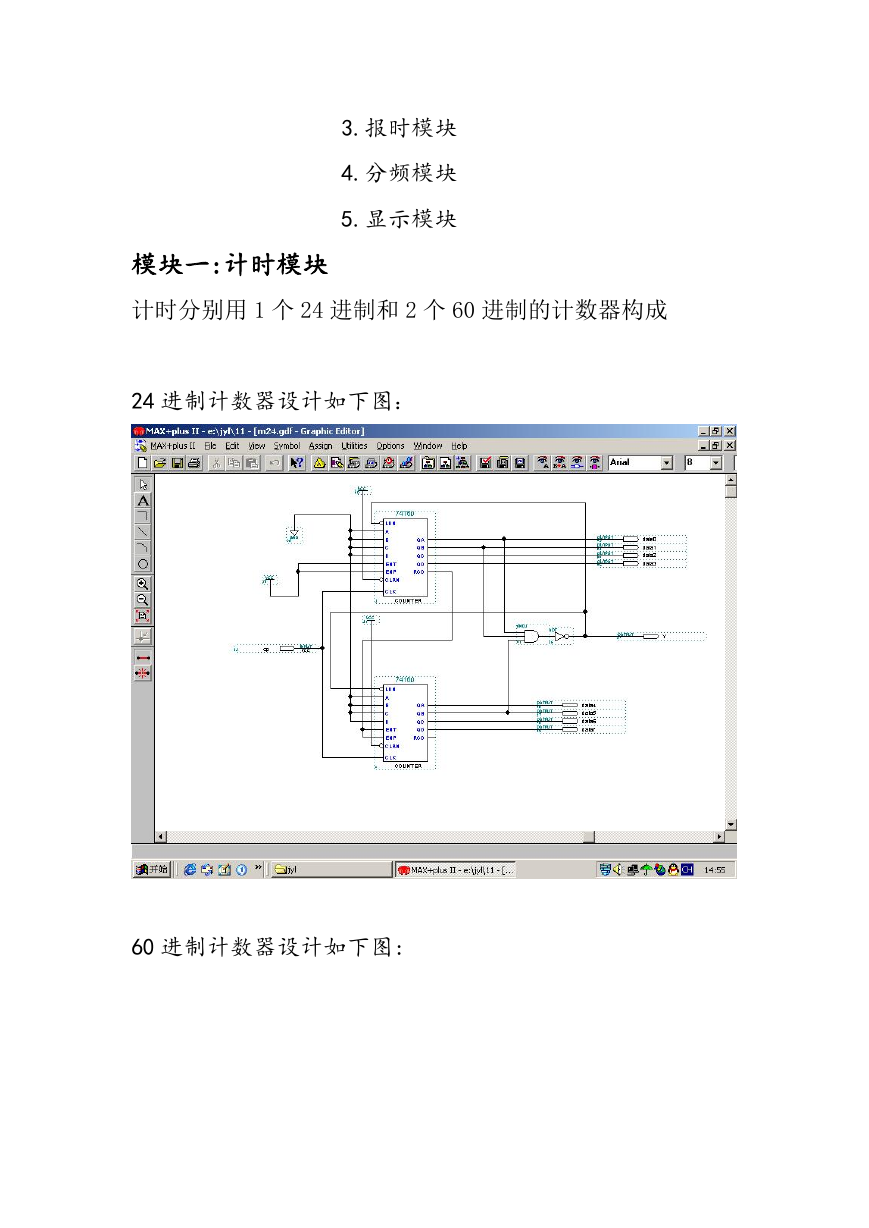

    3.报时模块 4.分频模块 5.显示模块 模块一:计时模块 计时分别用 1 个 24 进制和 2 个 60 进制的计数器构成 24 进制计数器设计如下图： 60 进制计数器设计如下图:

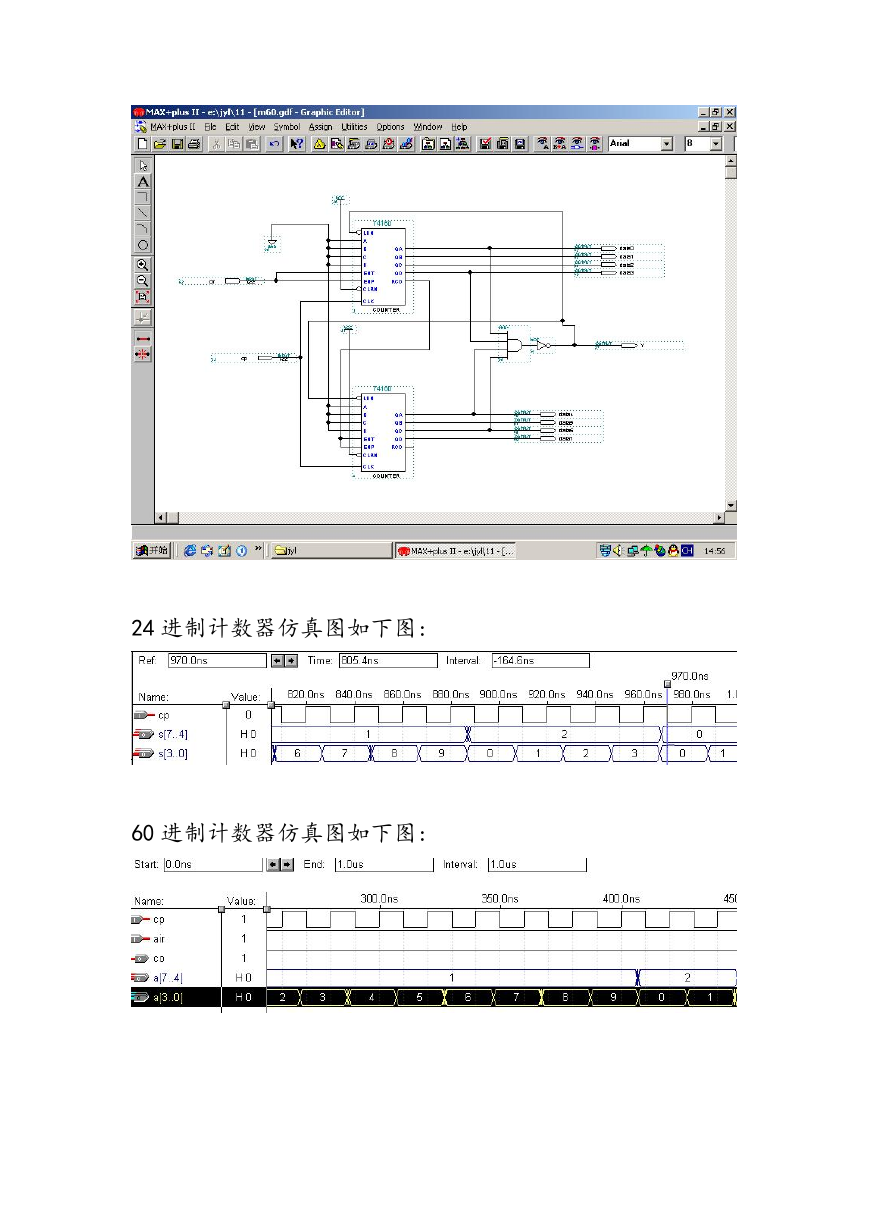

    24 进制计数器仿真图如下图: 60 进制计数器仿真图如下图:

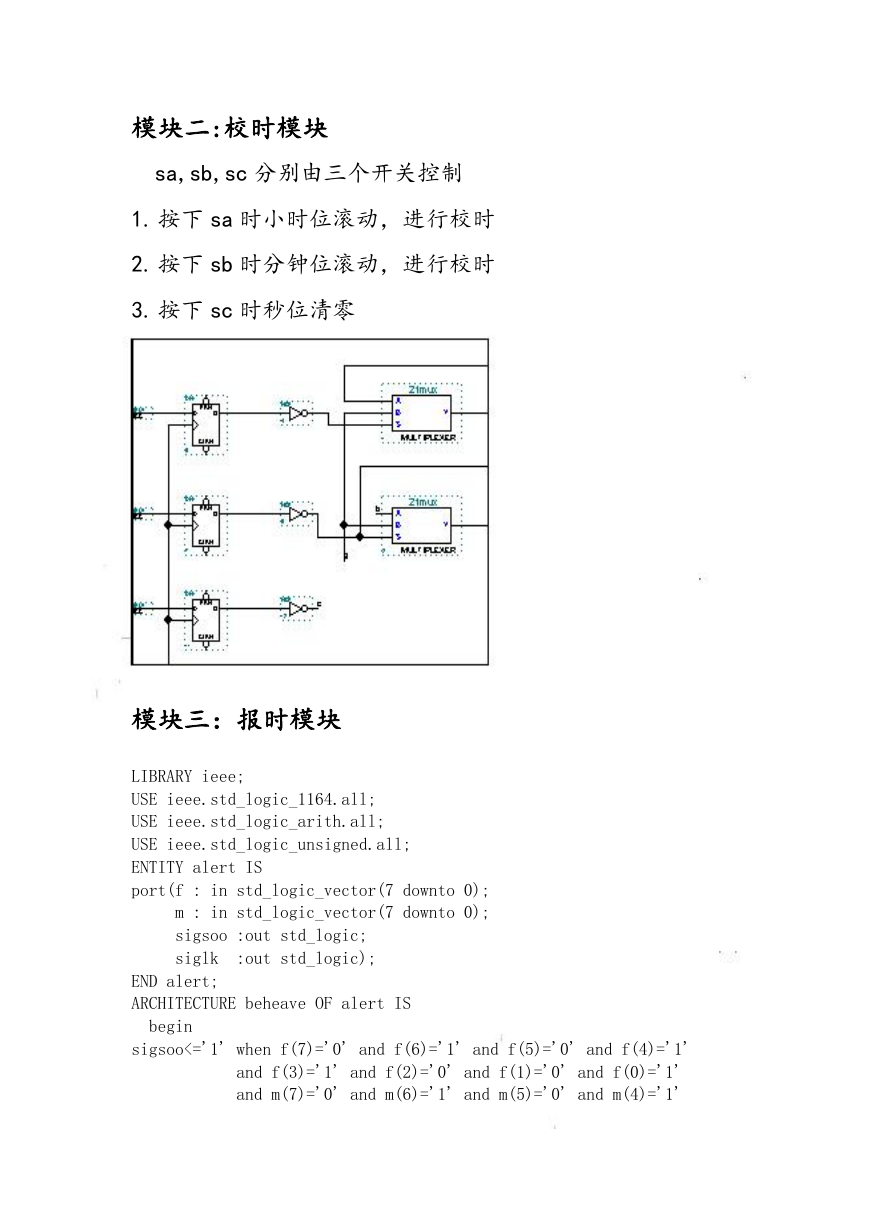

    模块二:校时模块 sa,sb,sc 分别由三个开关控制 1. 按下 sa 时小时位滚动，进行校时 2. 按下 sb 时分钟位滚动，进行校时 3. 按下 sc 时秒位清零 模块三：报时模块 LIBRARY ieee; USE ieee.std_logic_1164.all; USE ieee.std_logic_arith.all; USE ieee.std_logic_unsigned.all; ENTITY alert IS port(f : in std_logic_vector(7 downto 0); m : in std_logic_vector(7 downto 0); sigsoo :out std_logic; siglk END alert; ARCHITECTURE beheave OF alert IS :out std_logic); begin sigsoo<='1' when f(7)='0' and f(6)='1' and f(5)='0' and f(4)='1' and f(3)='1' and f(2)='0' and f(1)='0' and f(0)='1' and m(7)='0' and m(6)='1' and m(5)='0' and m(4)='1'

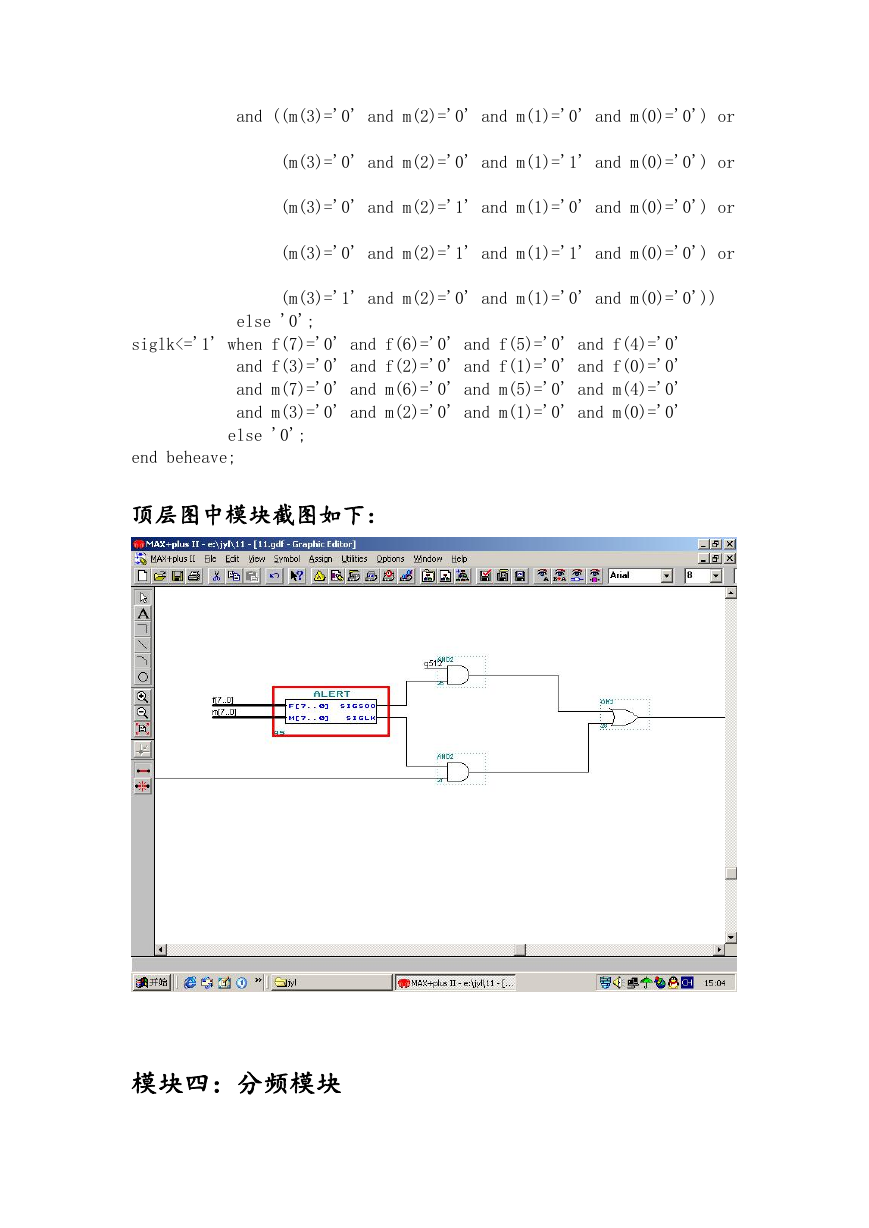

    and ((m(3)='0' and m(2)='0' and m(1)='0' and m(0)='0') or (m(3)='0' and m(2)='0' and m(1)='1' and m(0)='0') or (m(3)='0' and m(2)='1' and m(1)='0' and m(0)='0') or (m(3)='0' and m(2)='1' and m(1)='1' and m(0)='0') or (m(3)='1' and m(2)='0' and m(1)='0' and m(0)='0')) else '0'; siglk<='1' when f(7)='0' and f(6)='0' and f(5)='0' and f(4)='0' and f(3)='0' and f(2)='0' and f(1)='0' and f(0)='0' and m(7)='0' and m(6)='0' and m(5)='0' and m(4)='0' and m(3)='0' and m(2)='0' and m(1)='0' and m(0)='0' else '0'; end beheave; 顶层图中模块截图如下： 模块四：分频模块

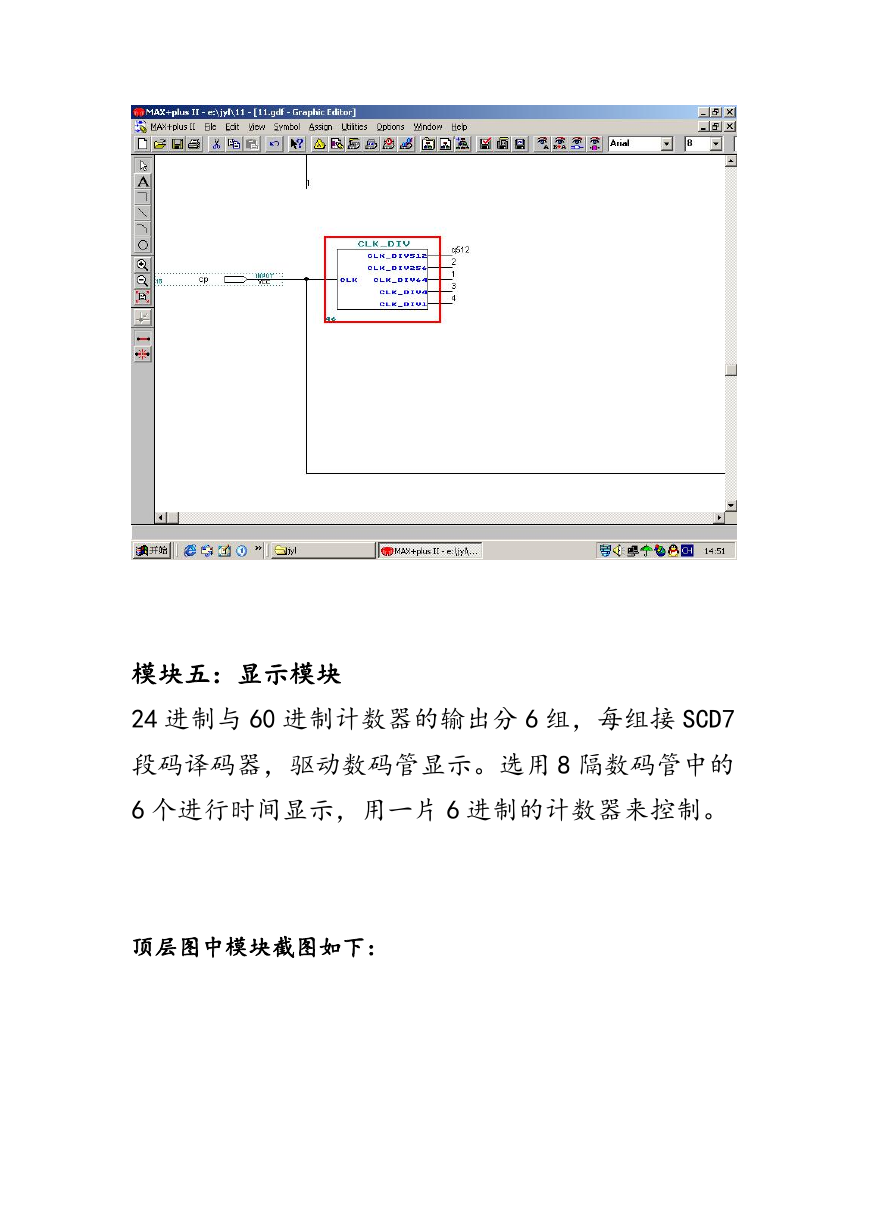

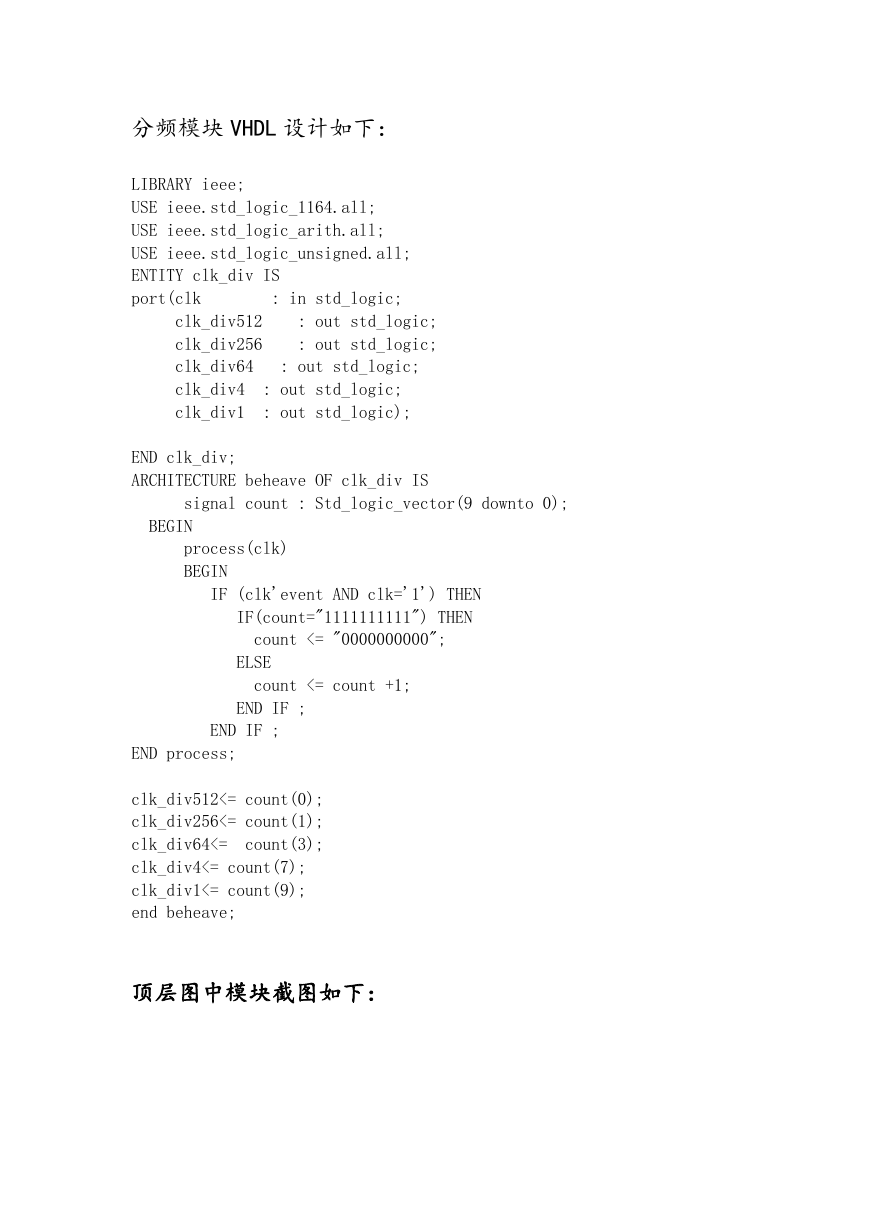

    分频模块 VHDL 设计如下： LIBRARY ieee; USE ieee.std_logic_1164.all; USE ieee.std_logic_arith.all; USE ieee.std_logic_unsigned.all; ENTITY clk_div IS port(clk : in std_logic; clk_div512 clk_div256 clk_div64 clk_div4 clk_div1 : out std_logic; : out std_logic; : out std_logic; : out std_logic; : out std_logic); END clk_div; ARCHITECTURE beheave OF clk_div IS signal count : Std_logic_vector(9 downto 0); BEGIN process(clk) BEGIN IF (clk'event AND clk='1') THEN IF(count="1111111111") THEN count <= "0000000000"; ELSE count <= count +1; END IF ; END IF ; END process; clk_div512<= count(0); clk_div256<= count(1); clk_div64<= count(3); clk_div4<= count(7); clk_div1<= count(9); end beheave; 顶层图中模块截图如下：
    模块五：显示模块 24 进制与 60 进制计数器的输出分 6 组，每组接 SCD7 段码译码器，驱动数码管显示。选用 8 隔数码管中的 6 个进行时间显示，用一片 6 进制的计数器来控制。 顶层图中模块截图如下：
