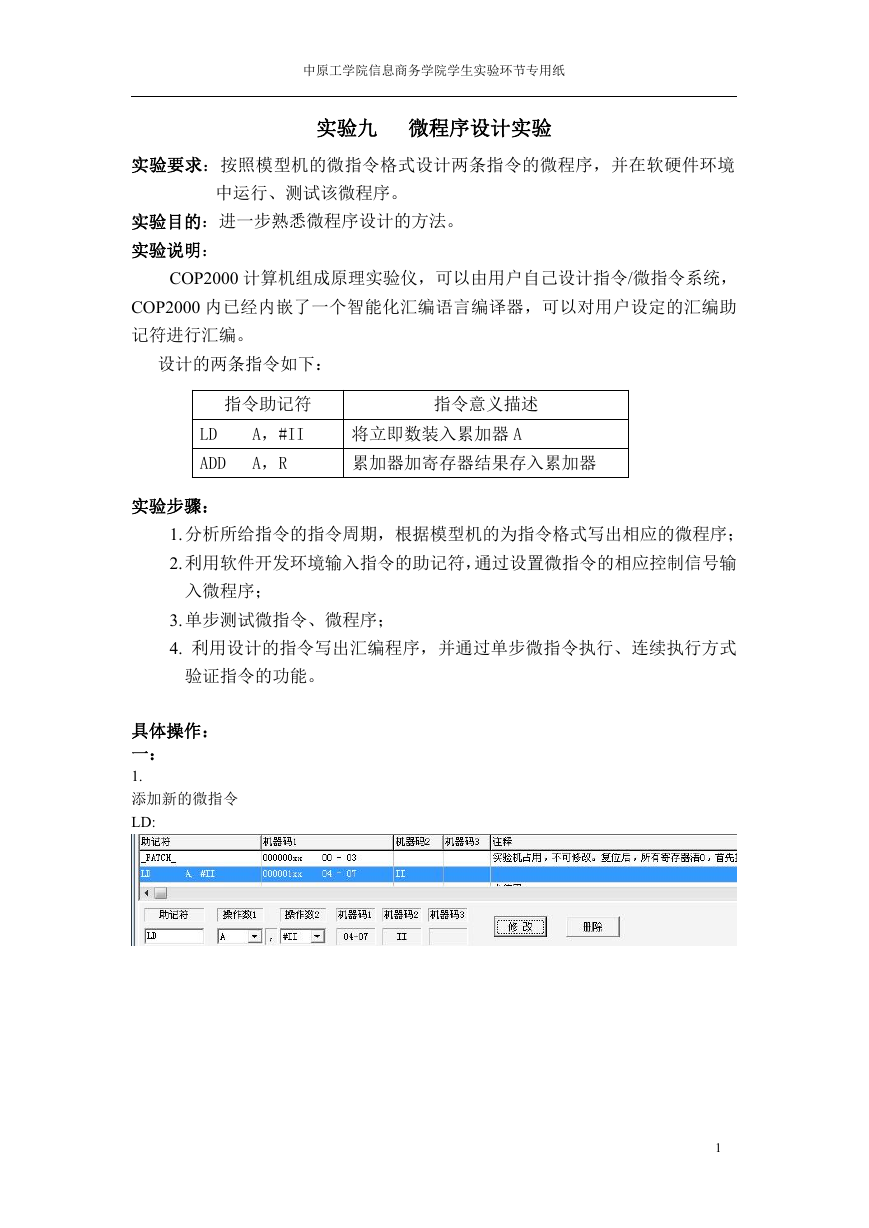

    中原工学院信息商务学院学生实验环节专用纸 实验九 微程序设计实验 实验要求：按照模型机的微指令格式设计两条指令的微程序，并在软硬件环境 中运行、测试该微程序。 实验目的：进一步熟悉微程序设计的方法。 实验说明： COP2000 计算机组成原理实验仪，可以由用户自己设计指令/微指令系统， COP2000 内已经内嵌了一个智能化汇编语言编译器，可以对用户设定的汇编助 记符进行汇编。 设计的两条指令如下： 指令助记符 指令意义描述 LD ADD A，#II 将立即数装入累加器 A A，R 累加器加寄存器结果存入累加器 实验步骤： 1. 分析所给指令的指令周期，根据模型机的为指令格式写出相应的微程序； 2. 利用软件开发环境输入指令的助记符，通过设置微指令的相应控制信号输 入微程序； 3. 单步测试微指令、微程序； 4. 利用设计的指令写出汇编程序，并通过单步微指令执行、连续执行方式 验证指令的功能。 具体操作： 一： 1. 添加新的微指令 LD: 1

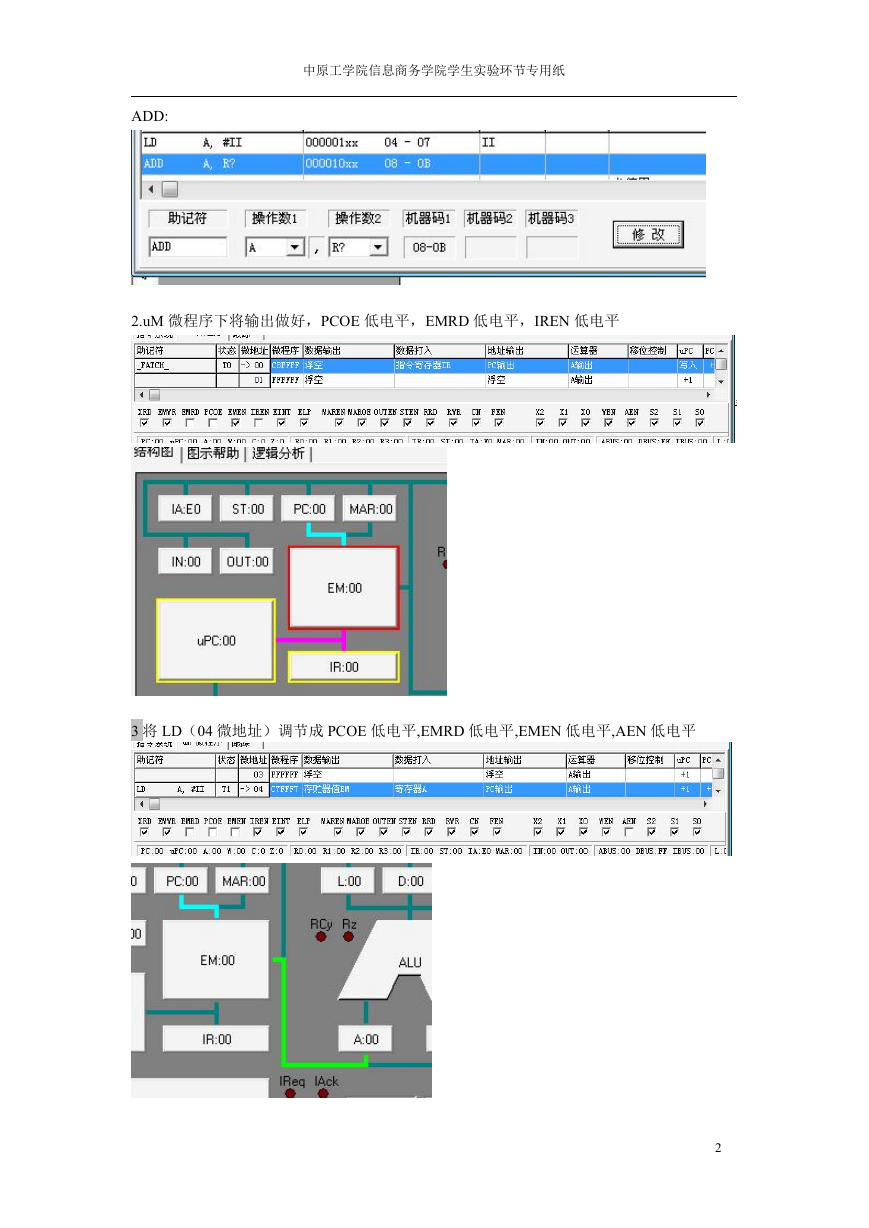

    中原工学院信息商务学院学生实验环节专用纸 ADD: 2.uM 微程序下将输出做好，PCOE 低电平，EMRD 低电平，IREN 低电平 3 将 LD（04 微地址）调节成 PCOE 低电平,EMRD 低电平,EMEN 低电平,AEN 低电平 2

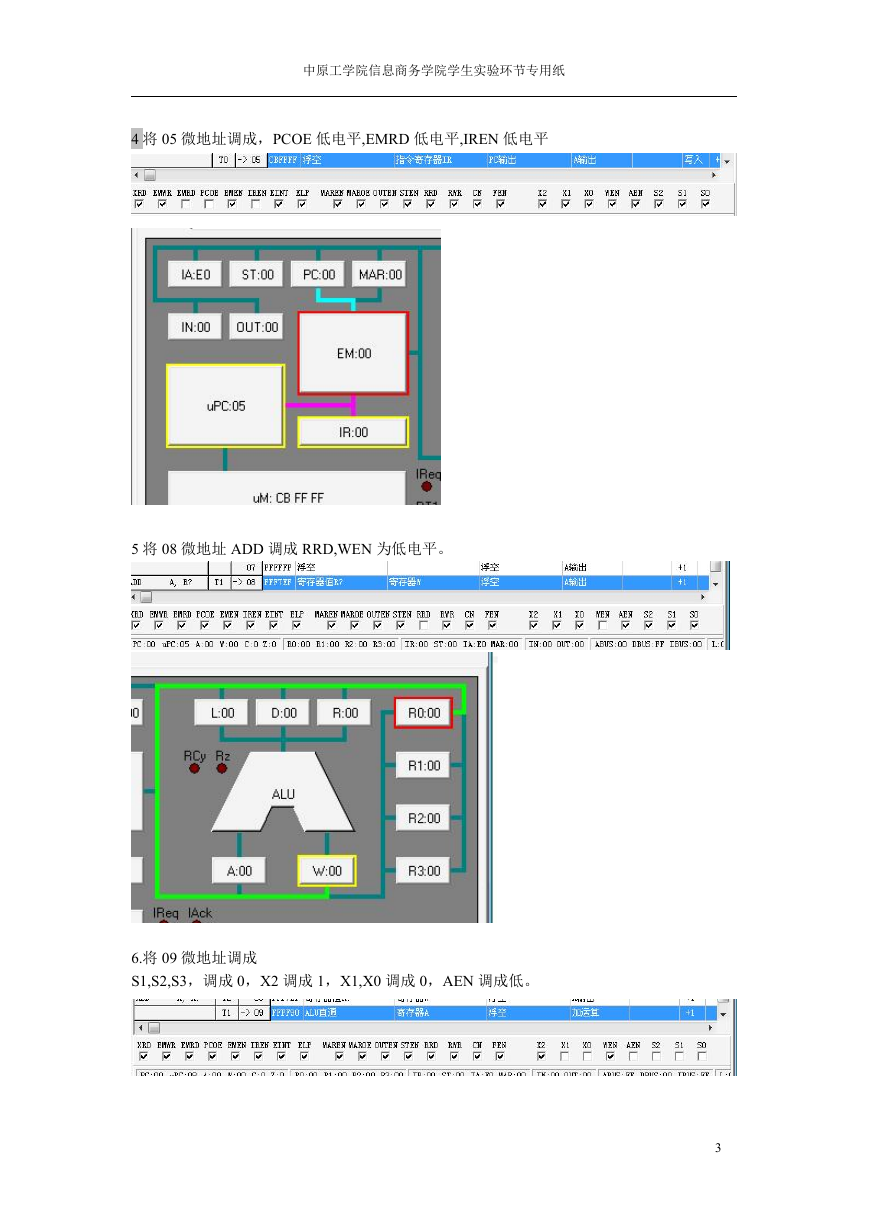

    中原工学院信息商务学院学生实验环节专用纸 4 将 05 微地址调成，PCOE 低电平,EMRD 低电平,IREN 低电平 5 将 08 微地址 ADD 调成 RRD,WEN 为低电平。 6.将 09 微地址调成 S1,S2,S3，调成 0，X2 调成 1，X1,X0 调成 0，AEN 调成低。 3

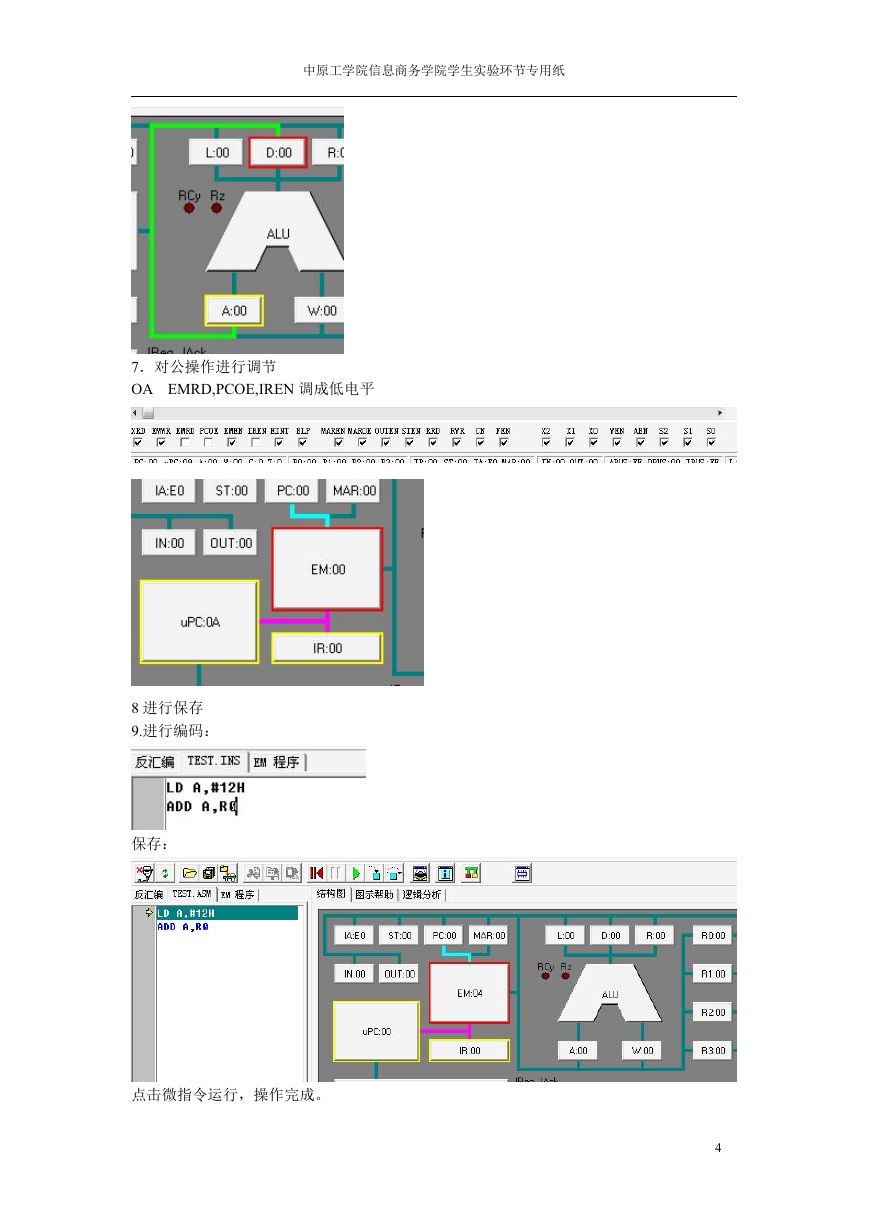

    中原工学院信息商务学院学生实验环节专用纸 7．对公操作进行调节 OA EMRD,PCOE,IREN 调成低电平 8 进行保存 9.进行编码： 保存： 点击微指令运行，操作完成。 4
    中原工学院信息商务学院学生实验环节专用纸 二： 1. 加一条微指令 LD 2.uM 微程序中 OC:PCOE,EMRD,EMEN,RWR,调成低电平。 OD：EMRD,PCOE,IREN，调成低电平 5
    中原工学院信息商务学院学生实验环节专用纸 3 进行保存 添加完成,，可进行测试。 实验心得： 通过这次实验利用 COP2000 计算机组成原理实验仪，设计单微指令加法的过 程，并进行测试。不仅更熟悉微程序设计的方法，而且对计算机微指令的处理过 程有了更深的了解，对学习计算机的 CPU 的控制有了更透彻的理解，对以后也是 非常有用的。 6
