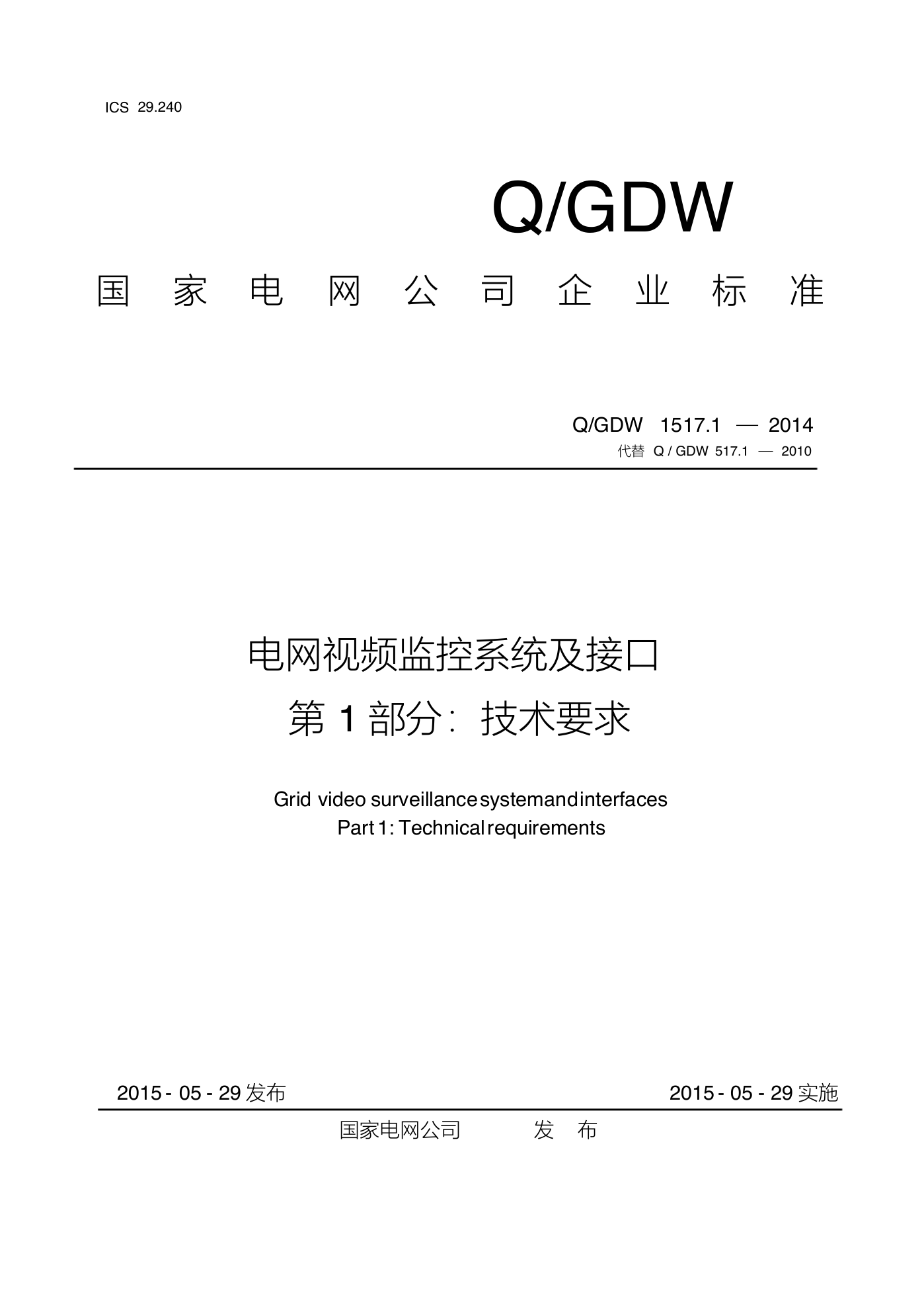

    ICS 29.240 Q/GDW 国 家 电 网 公 司 企 业 标 准 Q/GDW 1517.1 — 2014 代替 Q / GDW 517.1 — 2010 电网视频监控系统及接口 第 1 部分：技术要求 Grid video surveillancesystemandinterfaces Part 1: Technicalrequirements 2015 - 05 - 29 发布 2015 - 05 - 29 实施 国家电网公司 发 布

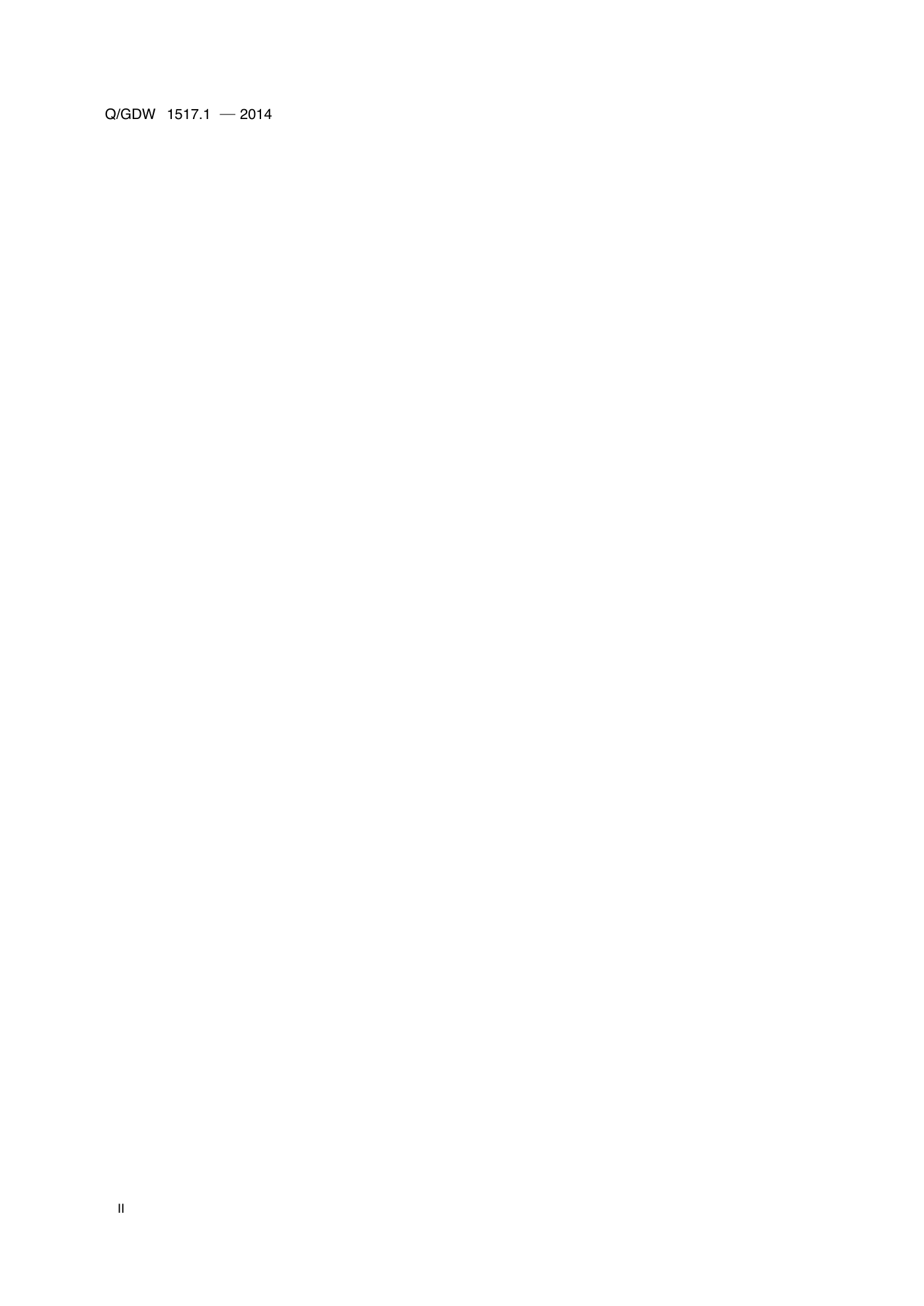

    Q/GDW 1517.1 — 2014 II

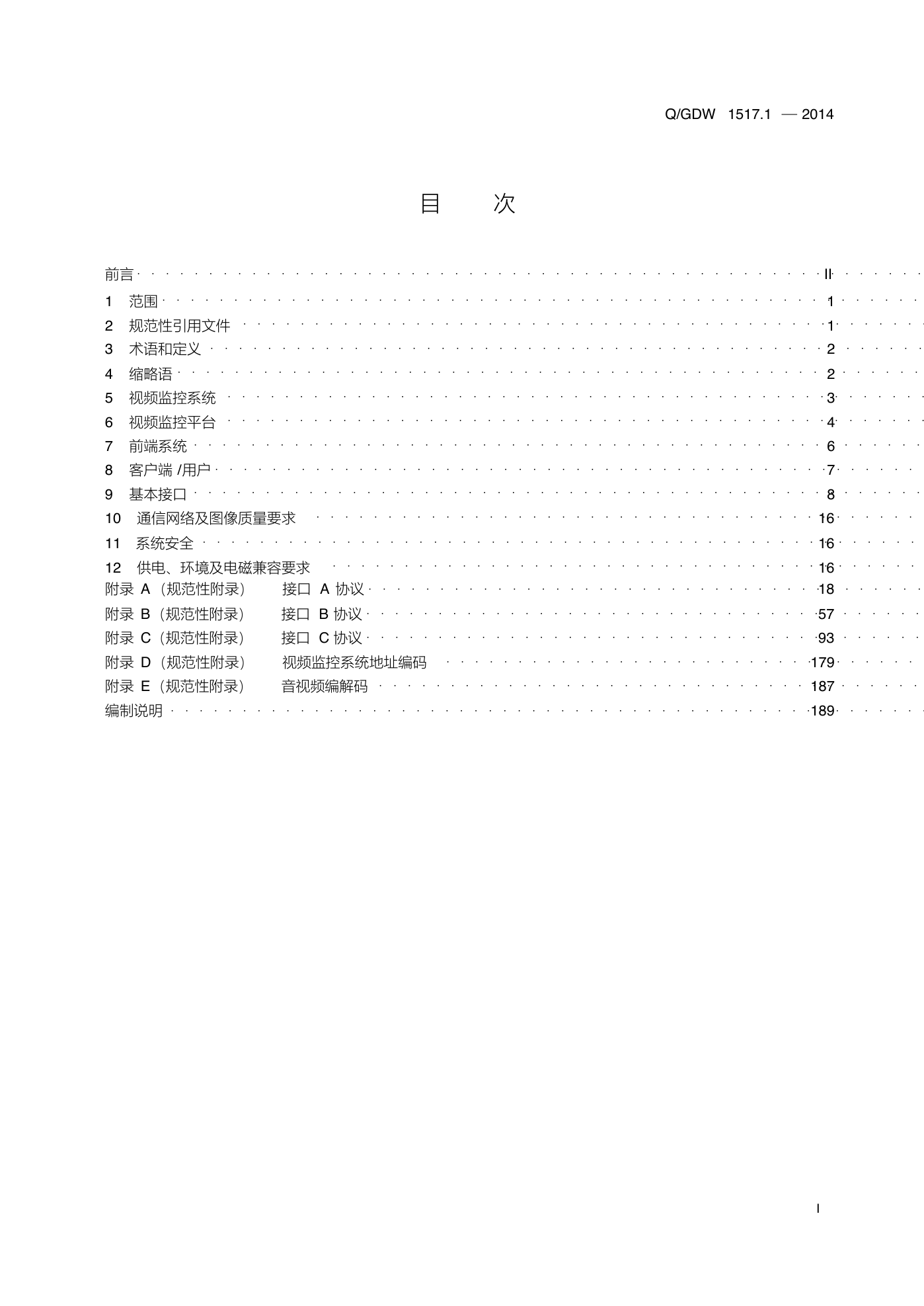

    Q/GDW 1517.1 — 2014 目 次 前言 ·········································································································································································· II 1 范围 ···································································································································································· 2 规范性引用文件 ················································································································································ 3 术语和定义 ························································································································································ 4 缩略语 ································································································································································ 5 视频监控系统 ···················································································································································· 6 视频监控平台 ···················································································································································· 7 前端系统 ···························································································································································· 8 客户端 /用户 ······················································································································································· 9 基本接口 ···························································································································································· 10 通信网络及图像质量要求 ···························································································································· 11 系统安全 ························································································································································ 12 供电、环境及电磁兼容要求 ························································································································ 附录 A （规范性附录） 附录 B（规范性附录） 附录 C（规范性附录） 附录 D（规范性附录） 附录 E（规范性附录） 编制说明 ······························································································································································ 接口 A 协议 ··············································································································· 接口 B 协议 ················································································································ 接口 C 协议 ················································································································ 视频监控系统地址编码 ·························································································· 音视频编解码 ·········································································································· 1 1 2 2 3 4 6 7 8 16 16 16 18 57 93 179 187 189 I

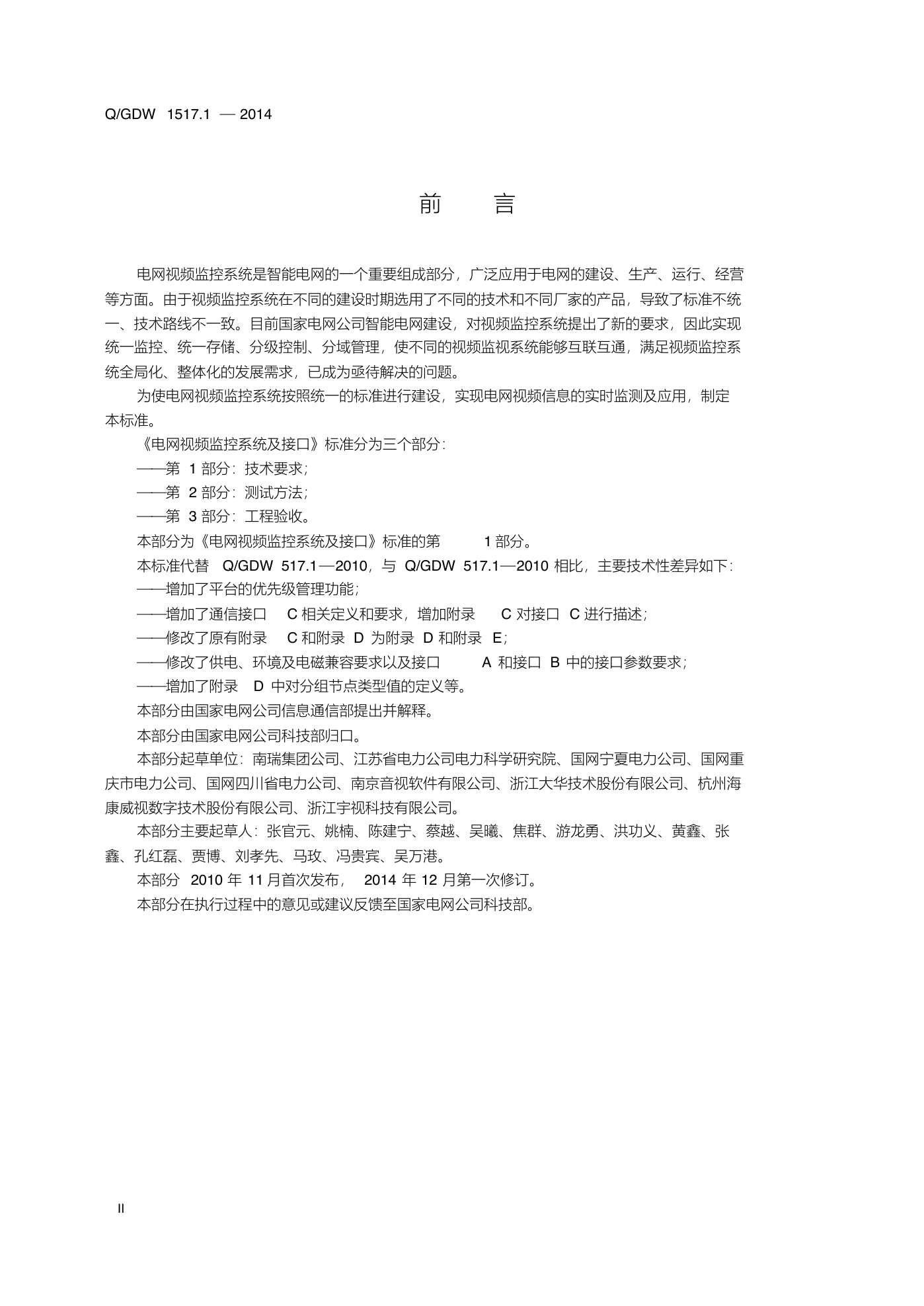

    Q/GDW 1517.1 — 2014 前 言 电网视频监控系统是智能电网的一个重要组成部分，广泛应用于电网的建设、生产、运行、经营 等方面。由于视频监控系统在不同的建设时期选用了不同的技术和不同厂家的产品，导致了标准不统 一、技术路线不一致。目前国家电网公司智能电网建设，对视频监控系统提出了新的要求，因此实现 统一监控、统一存储、分级控制、分域管理，使不同的视频监视系统能够互联互通，满足视频监控系 统全局化、整体化的发展需求，已成为亟待解决的问题。 为使电网视频监控系统按照统一的标准进行建设，实现电网视频信息的实时监测及应用，制定 本标准。 1 部分。 《电网视频监控系统及接口》标准分为三个部分： ——第 1 部分：技术要求； ——第 2 部分：测试方法； ——第 3 部分：工程验收。 本部分为《电网视频监控系统及接口》标准的第 本标准代替 Q/GDW 517.1— 2010，与 Q/GDW 517.1— 2010 相比，主要技术性差异如下： ——增加了平台的优先级管理功能； ——增加了通信接口 C 相关定义和要求，增加附录 C 对接口 C 进行描述； ——修改了原有附录 C 和附录 D 为附录 D 和附录 E； ——修改了供电、环境及电磁兼容要求以及接口 ——增加了附录 D 中对分组节点类型值的定义等。 本部分由国家电网公司信息通信部提出并解释。 本部分由国家电网公司科技部归口。 本部分起草单位：南瑞集团公司、江苏省电力公司电力科学研究院、国网宁夏电力公司、国网重 庆市电力公司、国网四川省电力公司、南京音视软件有限公司、浙江大华技术股份有限公司、杭州海 康威视数字技术股份有限公司、浙江宇视科技有限公司。 A 和接口 B 中的接口参数要求； 本部分主要起草人：张官元、姚楠、陈建宁、蔡越、吴曦、焦群、游龙勇、洪功义、黄鑫、张 鑫、孔红磊、贾博、刘孝先、马玫、冯贵宾、吴万港。 本部分 2010 年 11 月首次发布， 2014 年 12 月第一次修订。 本部分在执行过程中的意见或建议反馈至国家电网公司科技部。 II

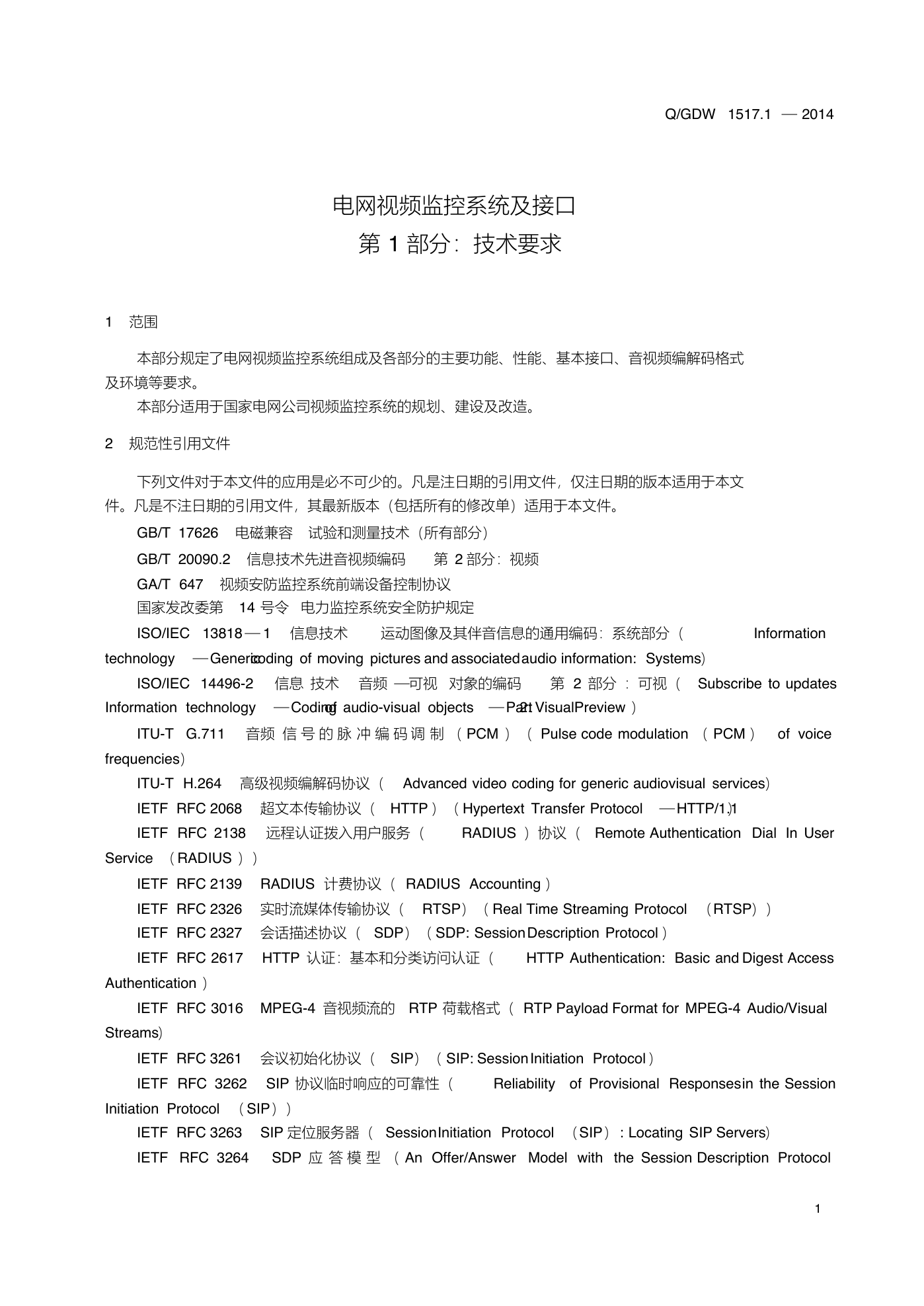

    Q/GDW 1517.1 — 2014 电网视频监控系统及接口 第 1 部分：技术要求 1 范围 本部分规定了电网视频监控系统组成及各部分的主要功能、性能、基本接口、音视频编解码格式 及环境等要求。 本部分适用于国家电网公司视频监控系统的规划、建设及改造。 2 规范性引用文件 下列文件对于本文件的应用是必不可少的。凡是注日期的引用文件，仅注日期的版本适用于本文 件。凡是不注日期的引用文件，其最新版本（包括所有的修改单）适用于本文件。 GB/T 17626 电磁兼容 试验和测量技术（所有部分） GB/T 20090.2 信息技术先进音视频编码 第 2 部分：视频 GA/T 647 视频安防监控系统前端设备控制协议 国家发改委第 14 号令 电力监控系统安全防护规定 ISO/IEC 13818 — 1 信息技术 运动图像及其伴音信息的通用编码：系统部分（ Information technology — Genericcoding of moving pictures and associatedaudio information: Systems） ISO/IEC 14496-2 信息 技术 音频 —可视 对象的编码 第 2 部分 ：可视（ Subscribe to updates Information technology — Codingof audio-visual objects — Part2: VisualPreview ） ITU-T G.711 音频 信 号 的 脉 冲 编 码 调 制 （ PCM ）（ Pulse code modulation （ PCM ） of voice frequencies） ITU-T H.264 高级视频编解码协议（ Advanced video coding for generic audiovisual services） IETF RFC 2068 超文本传输协议（ HTTP ）（ Hypertext Transfer Protocol — HTTP/1.1） IETF RFC 2138 远程认证拨入用户服务（ RADIUS ）协议（ Remote Authentication Dial In User Service （ RADIUS ）） IETF RFC 2139 RADIUS 计费协议（ RADIUS Accounting ） IETF RFC 2326 实时流媒体传输协议（ RTSP）（ Real Time Streaming Protocol （RTSP）） IETF RFC 2327 会话描述协议（ SDP）（ SDP: SessionDescription Protocol ） IETF RFC 2617 HTTP 认证：基本和分类访问认证（ HTTP Authentication: Basic and Digest Access Authentication ） IETF RFC 3016 MPEG-4 音视频流的 RTP 荷载格式（ RTP Payload Format for MPEG-4 Audio/Visual Streams） IETF RFC 3261 会议初始化协议（ SIP）（ SIP: SessionInitiation Protocol ） IETF RFC 3262 SIP 协议临时响应的可靠性（ Reliability of Provisional Responsesin the Session Initiation Protocol （ SIP）） IETF RFC 3263 SIP 定位服务器（ SessionInitiation Protocol （SIP） : Locating SIP Servers） IETF RFC 3264 SDP 应 答 模 型 （ An Offer/Answer Model with the Session Description Protocol 1

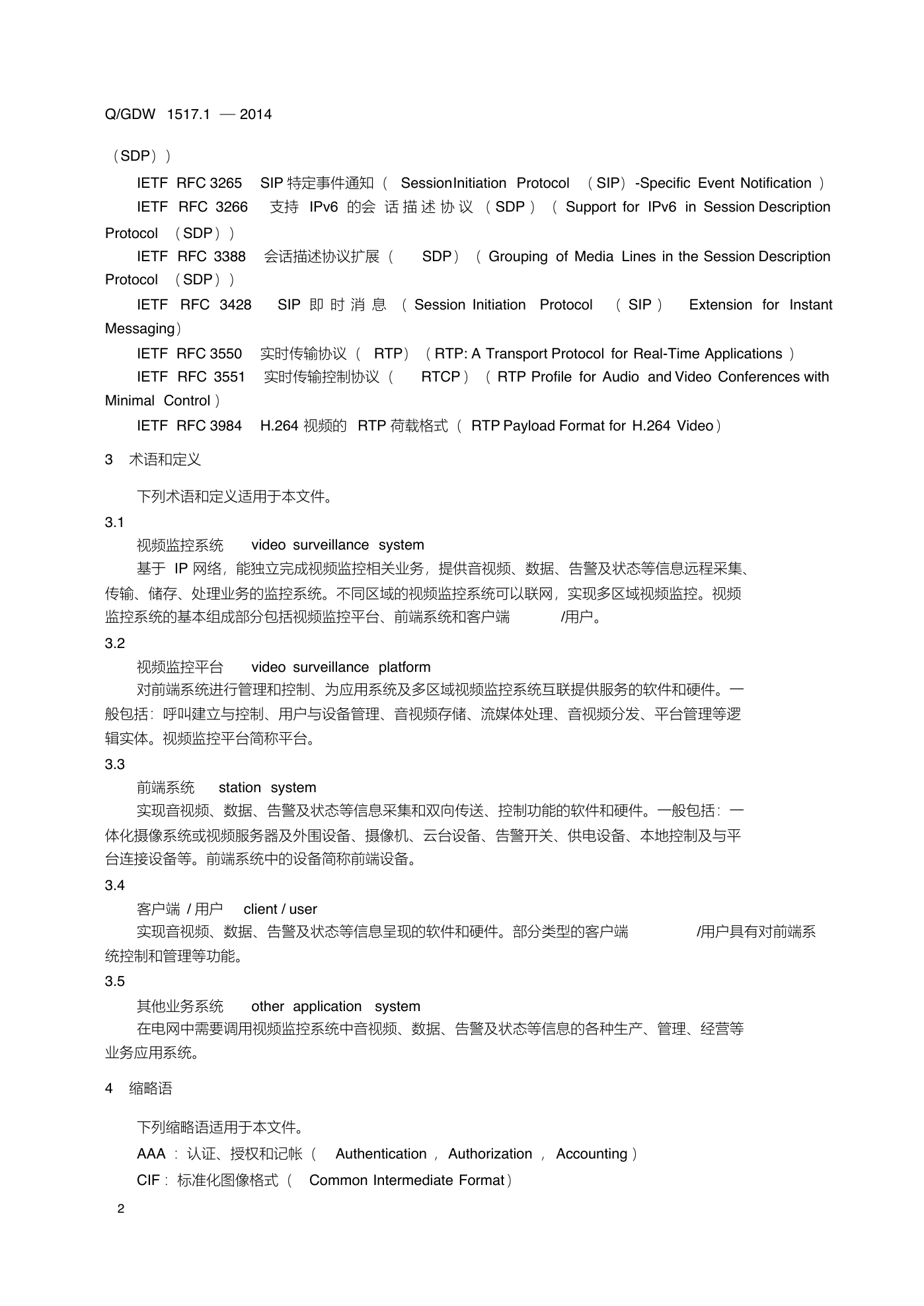

    Q/GDW 1517.1 — 2014 （SDP）） IETF RFC 3265 SIP 特定事件通知（ SessionInitiation Protocol （ SIP）-Specific Event Notification ） IETF RFC 3266 支持 IPv6 的会 话 描 述 协 议 （ SDP ）（ Support for IPv6 in Session Description Protocol （ SDP）） IETF RFC 3388 会话描述协议扩展（ SDP）（ Grouping of Media Lines in the Session Description Protocol （ SDP）） IETF RFC 3428 SIP 即 时 消 息 （ Session Initiation Protocol （ SIP ） Extension for Instant Messaging） IETF RFC 3550 实时传输协议（ RTP）（ RTP: A Transport Protocol for Real-Time Applications ） IETF RFC 3551 实时传输控制协议（ RTCP ）（ RTP Profile for Audio and Video Conferences with Minimal Control ） IETF RFC 3984 H.264 视频的 RTP 荷载格式（ RTP Payload Format for H.264 Video） 3 术语和定义 下列术语和定义适用于本文件。 3.1 视频监控系统 video surveillance system 基于 IP 网络，能独立完成视频监控相关业务，提供音视频、数据、告警及状态等信息远程采集、 传输、储存、处理业务的监控系统。不同区域的视频监控系统可以联网，实现多区域视频监控。视频 监控系统的基本组成部分包括视频监控平台、前端系统和客户端 /用户。 3.2 视频监控平台 video surveillance platform 对前端系统进行管理和控制、为应用系统及多区域视频监控系统互联提供服务的软件和硬件。一 般包括：呼叫建立与控制、用户与设备管理、音视频存储、流媒体处理、音视频分发、平台管理等逻 辑实体。视频监控平台简称平台。 3.3 前端系统 station system 实现音视频、数据、告警及状态等信息采集和双向传送、控制功能的软件和硬件。一般包括：一 体化摄像系统或视频服务器及外围设备、摄像机、云台设备、告警开关、供电设备、本地控制及与平 台连接设备等。前端系统中的设备简称前端设备。 3.4 客户端 / 用户 client / user 实现音视频、数据、告警及状态等信息呈现的软件和硬件。部分类型的客户端 /用户具有对前端系 统控制和管理等功能。 3.5 其他业务系统 other application system 在电网中需要调用视频监控系统中音视频、数据、告警及状态等信息的各种生产、管理、经营等 业务应用系统。 4 缩略语 下列缩略语适用于本文件。 AAA ：认证、授权和记帐（ Authentication ，Authorization ， Accounting ） CIF ：标准化图像格式（ Common Intermediate Format） 2

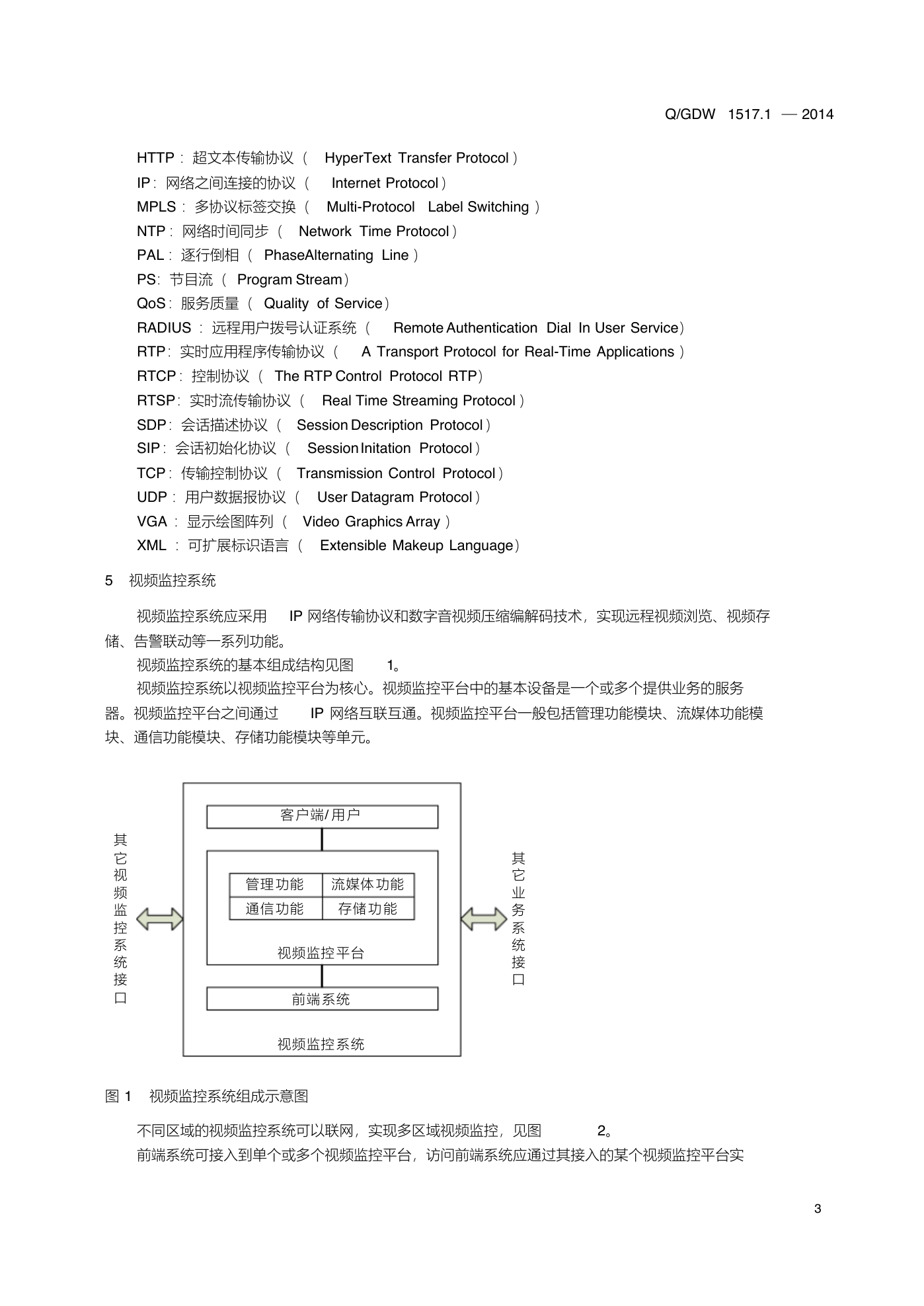

    Q/GDW 1517.1 — 2014 HTTP ：超文本传输协议（ HyperText Transfer Protocol ） IP：网络之间连接的协议（ Internet Protocol ） MPLS ：多协议标签交换（ Multi-Protocol Label Switching ） NTP ：网络时间同步（ Network Time Protocol ） PAL ：逐行倒相（ PhaseAlternating Line ） PS：节目流（ Program Stream） QoS：服务质量（ Quality of Service） RADIUS ：远程用户拨号认证系统（ Remote Authentication Dial In User Service） RTP：实时应用程序传输协议（ A Transport Protocol for Real-Time Applications ） RTCP：控制协议（ The RTP Control Protocol RTP） RTSP：实时流传输协议（ Real Time Streaming Protocol ） SDP：会话描述协议（ Session Description Protocol ） SIP：会话初始化协议（ SessionInitation Protocol ） TCP：传输控制协议（ Transmission Control Protocol ） UDP ：用户数据报协议（ User Datagram Protocol ） VGA ：显示绘图阵列（ Video Graphics Array ） XML ：可扩展标识语言（ Extensible Makeup Language） 5 视频监控系统 视频监控系统应采用 IP 网络传输协议和数字音视频压缩编解码技术，实现远程视频浏览、视频存 储、告警联动等一系列功能。 视频监控系统的基本组成结构见图 视频监控系统以视频监控平台为核心。视频监控平台中的基本设备是一个或多个提供业务的服务 1。 器。视频监控平台之间通过 块、通信功能模块、存储功能模块等单元。 IP 网络互联互通。视频监控平台一般包括管理功能模块、流媒体功能模 其 它 视 频 监 控 系 统 接 口 客 户端/ 用 户 管理 功能 流媒体 功能 通信 功能 存储 功 能 视频监控 平台 前端 系统 视频监控 系统 其 它 业 务 系 统 接 口 图 1 视频监控系统组成示意图 不同区域的视频监控系统可以联网，实现多区域视频监控，见图 前端系统可接入到单个或多个视频监控平台，访问前端系统应通过其接入的某个视频监控平台实 2。 3

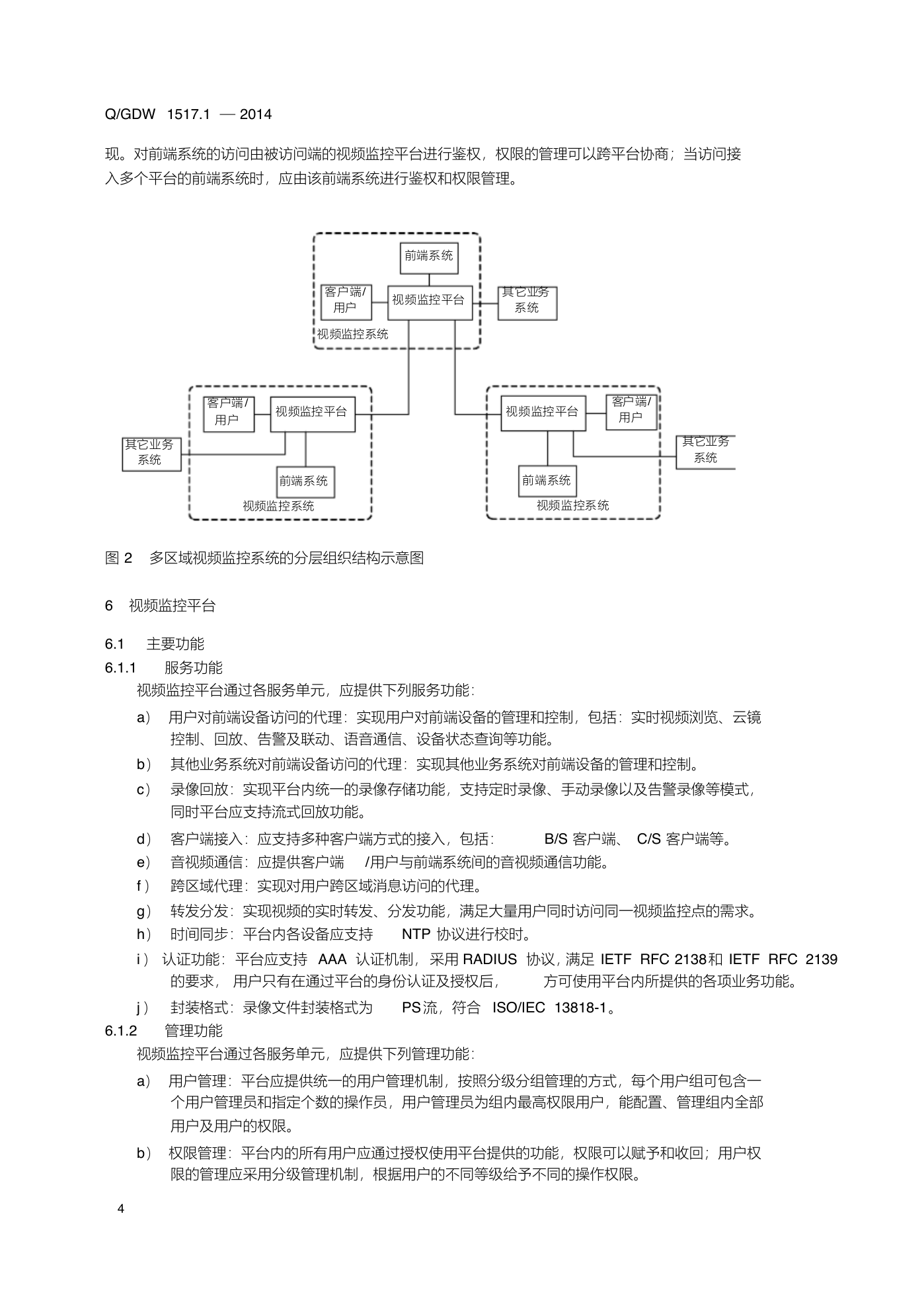

    Q/GDW 1517.1 — 2014 现。对前端系统的访问由被访问端的视频监控平台进行鉴权，权限的管理可以跨平台协商；当访问接 入多个平台的前端系统时，应由该前端系统进行鉴权和权限管理。 前端系统 视频监控平台 其它业务 系统 客户端/ 用户 视频监控系统 客户端 / 用户 其它业务 系统 视频监控平台 视频监控平台 客户端/ 用户 其它业务 系统 前端系统 视频监控系统 前端系统 视频监控系统 图 2 多区域视频监控系统的分层组织结构示意图 6 视频监控平台 6.1 主要功能 6.1.1 服务功能 视频监控平台通过各服务单元，应提供下列服务功能： a） 用户对前端设备访问的代理：实现用户对前端设备的管理和控制，包括：实时视频浏览、云镜 控制、回放、告警及联动、语音通信、设备状态查询等功能。 b） 其他业务系统对前端设备访问的代理：实现其他业务系统对前端设备的管理和控制。 c） 录像回放：实现平台内统一的录像存储功能，支持定时录像、手动录像以及告警录像等模式， 同时平台应支持流式回放功能。 d） 客户端接入：应支持多种客户端方式的接入，包括： e） 音视频通信：应提供客户端 /用户与前端系统间的音视频通信功能。 f ） 跨区域代理：实现对用户跨区域消息访问的代理。 g） 转发分发：实现视频的实时转发、分发功能，满足大量用户同时访问同一视频监控点的需求。 h） 时间同步：平台内各设备应支持 i ） 认证功能：平台应支持 AAA 认证机制， 采用 RADIUS 协议，满足 IETF RFC 2138和 IETF RFC 2139 B/S 客户端、 C/S 客户端等。 NTP 协议进行校时。 的要求， 用户只有在通过平台的身份认证及授权后， 方可使用平台内所提供的各项业务功能。 j ） 封装格式：录像文件封装格式为 PS 流，符合 ISO/IEC 13818-1。 6.1.2 管理功能 视频监控平台通过各服务单元，应提供下列管理功能： a） 用户管理：平台应提供统一的用户管理机制，按照分级分组管理的方式，每个用户组可包含一 个用户管理员和指定个数的操作员，用户管理员为组内最高权限用户，能配置、管理组内全部 用户及用户的权限。 b） 权限管理：平台内的所有用户应通过授权使用平台提供的功能，权限可以赋予和收回；用户权 限的管理应采用分级管理机制，根据用户的不同等级给予不同的操作权限。 4
