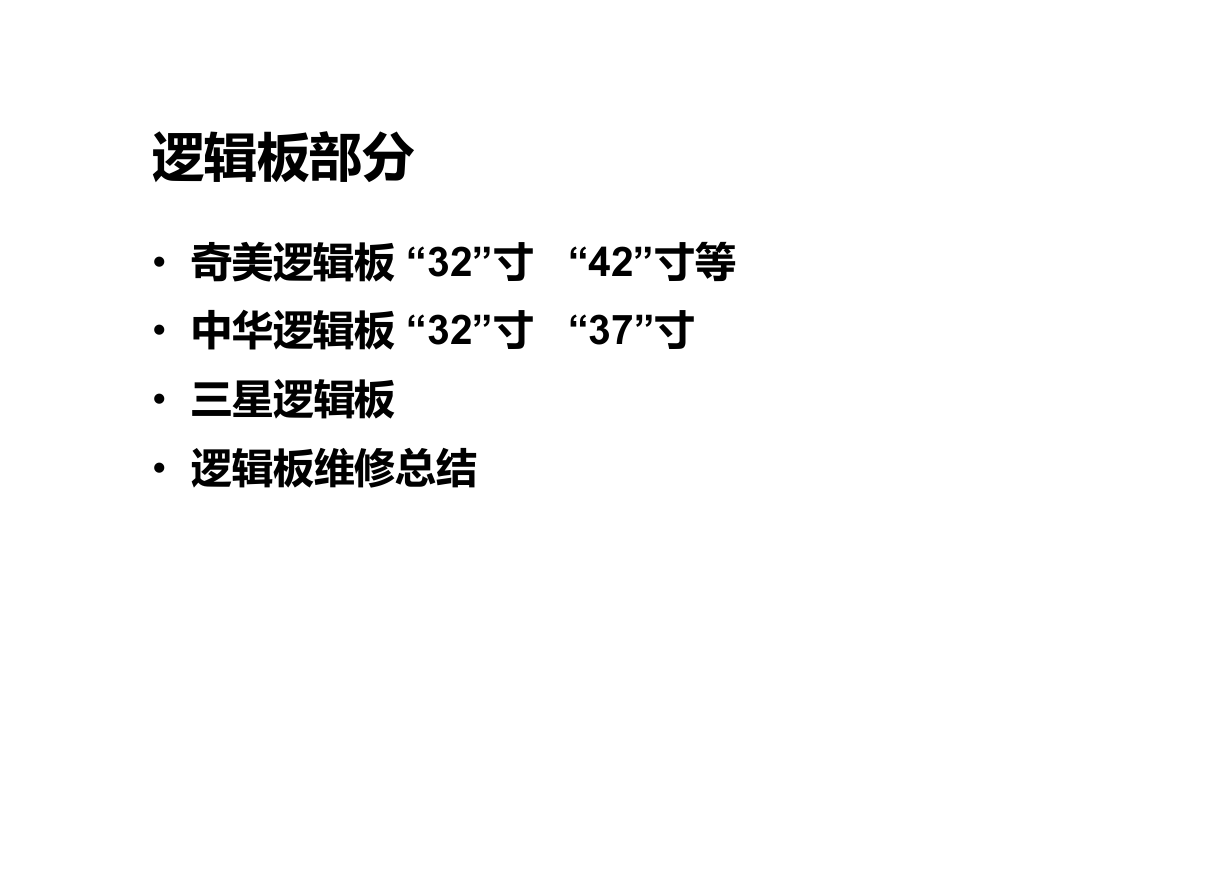

逻辑板部分 • 奇美逻辑板 “32”寸 “42”寸等 • 中华逻辑板 “32”寸 “37”寸 • 三星逻辑板 • 逻辑板维修总结

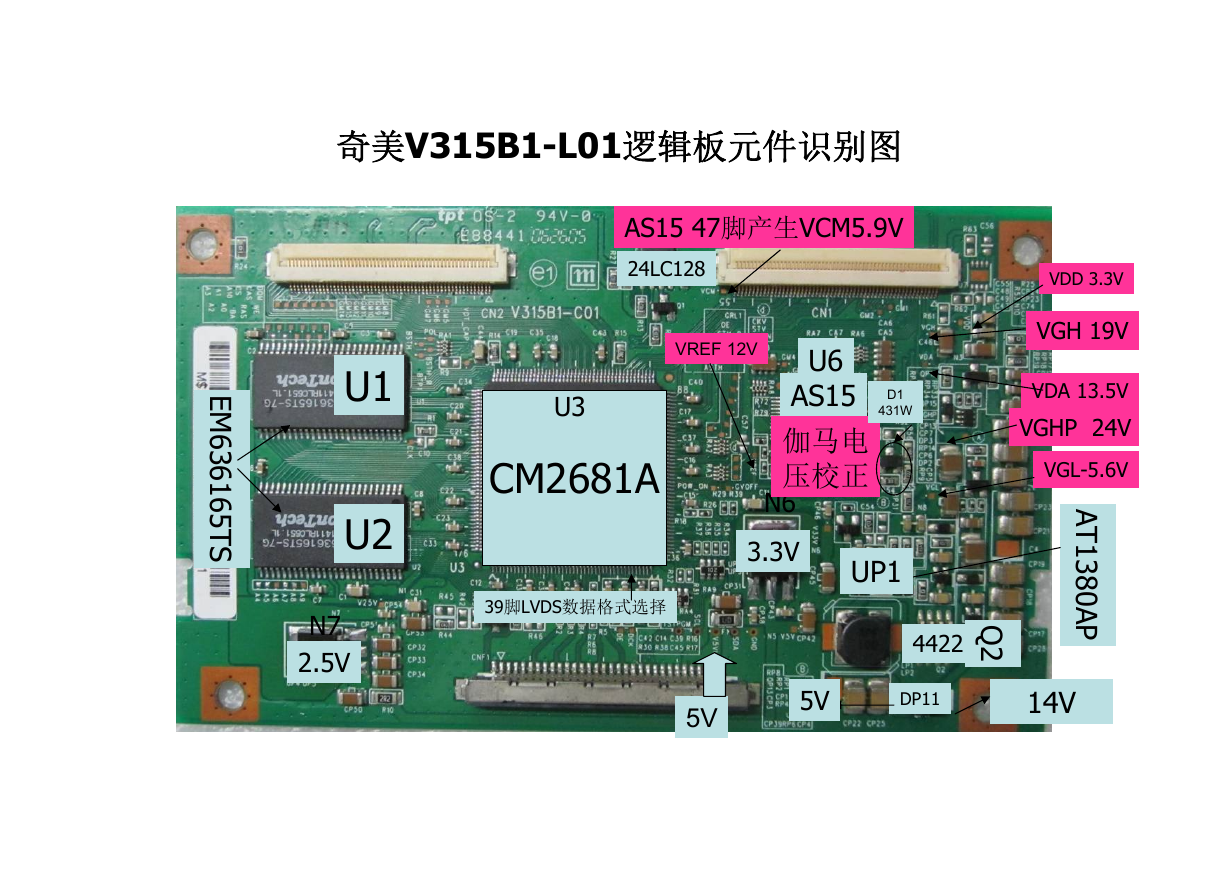

奇美V315B1-L01逻辑板元件识别图 AS15 47脚产生VCM5.9V 24LC128 VDD 3.3V VGH 19V VDA 13.5V VGHP 24V VGL-5.6V A T 1 3 8 0 A P UP1 4422 Q 2 5V 5V DP11 14V E M 6 3 6 1 6 5 T S U1 U2 N7 2.5V U3 CM2681A 39脚LVDS数据格式选择 U6 AS15 伽马电压校正 D1 431W VREF 12V N6 3.3V

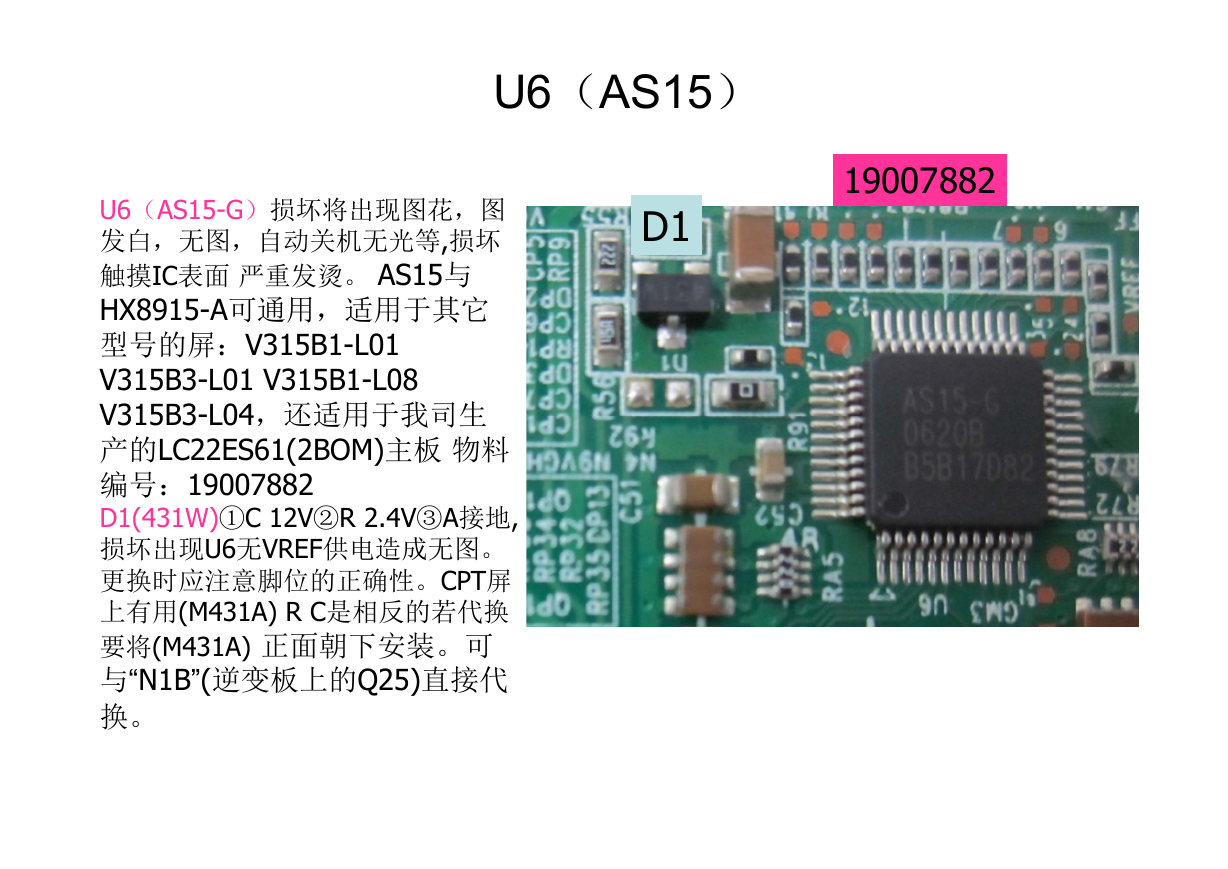

U6（AS15） 19007882 D1 U6（AS15-G）损坏将出现图花，图发白，无图，自动关机无光等,损坏触摸IC表面严重发烫。 AS15与 HX8915-A可通用，适用于其它型号的屏：V315B1-L01 V315B3-L01 V315B1-L08 V315B3-L04，还适用于我司生产的LC22ES61(2BOM)主板物料编号：19007882 D1(431W)①C 12V②R 2.4V③A接地, 损坏出现U6无VREF供电造成无图。更换时应注意脚位的正确性。CPT屏上有用(M431A) R C是相反的若代换要将(M431A) 正面朝下安装。可与“N1B”(逆变板上的Q25)直接代换。

5V 奇美V315B1-L01逻辑板电源原理图 3.3V 2.5V VDA 13.5V VGH 24V VGL- 5.6V ①0.5VN ⑧190mV ②0 ⑦360mV ③5V ⑥0V ④0V ⑤2.6 接U3 63脚 3.3V 当此处为3.3V时⑤脚输出驱动信号后级产生各组VDA VGH VGL等电压

故障元件引起故障现象及其判断方法: 一、U6(AS15-G) 损坏出现无图，图不良，可通过触摸芯片温度判断，若损坏会严重发烫二、U3(CM2681A)假焊或损坏出现无图/热机无图，图不良/热机图不良等。若损坏可测N7 2.5V N6 3.3V对地阻值是否变小短路等。（正常时为320欧左右）三、 N7 2.5V 电压偏高或偏低，出现热机图不良，也可测其阻值，阻值低于300欧时即为N7损坏。四、N6 3.3V电压偏高或偏低，出现热机图不良，也可测其阻值，阻值低于300欧时即为N6损坏。五、13.5V，24V,12V 滤波电容击穿出现无图。六、保险开路，及其它各供电电压短路出现无图。

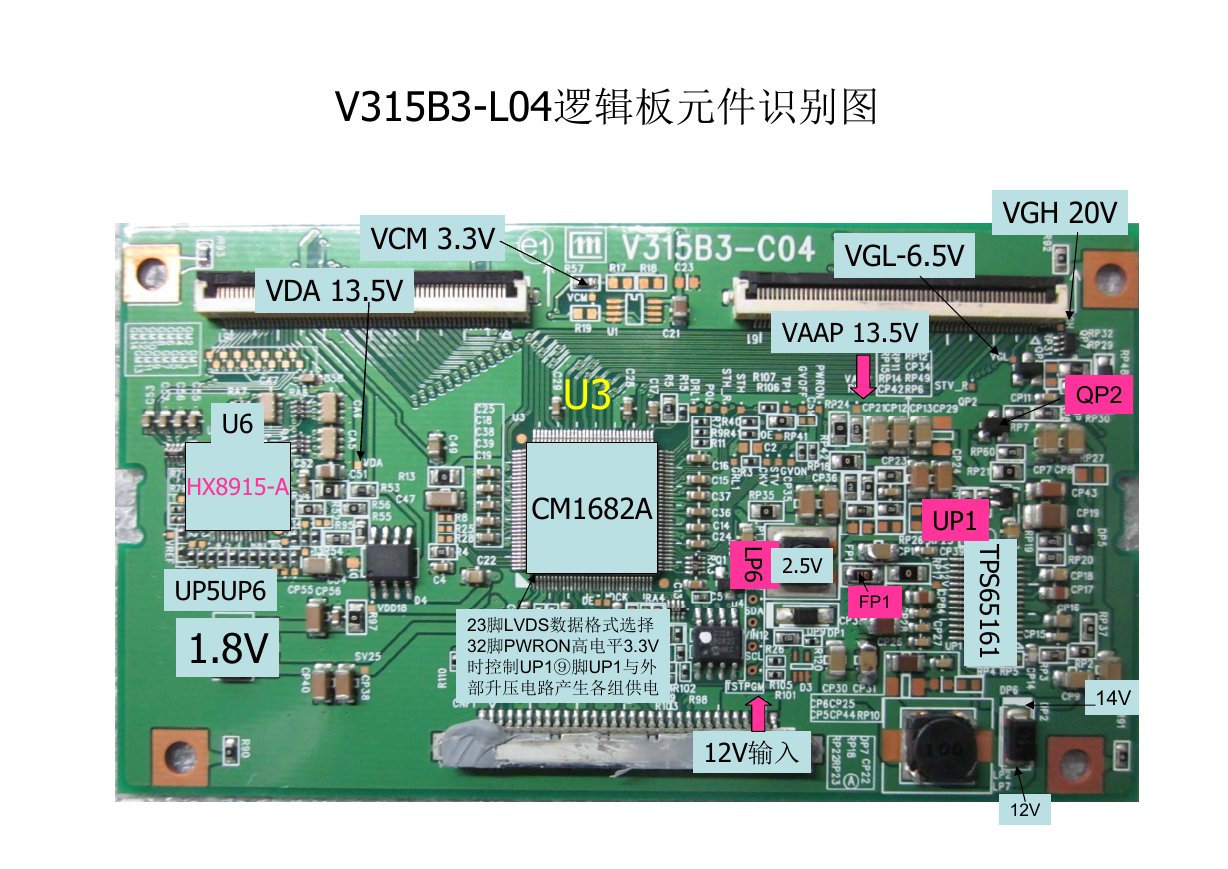

V315B3-L04逻辑板元件识别图 VCM 3.3V VDA 13.5V U6 HX8915-A UP5UP6 1.8V U3 CM1682A 23脚LVDS数据格式选择 32脚PWRON高电平3.3V 时控制UP1⑨脚UP1与外部升压电路产生各组供电 VGL-6.5V VAAP 13.5V VGH 20V QP2 L P 6 2.5V FP1 UP1 T P S 6 5 1 6 1 12V输入 14V 12V

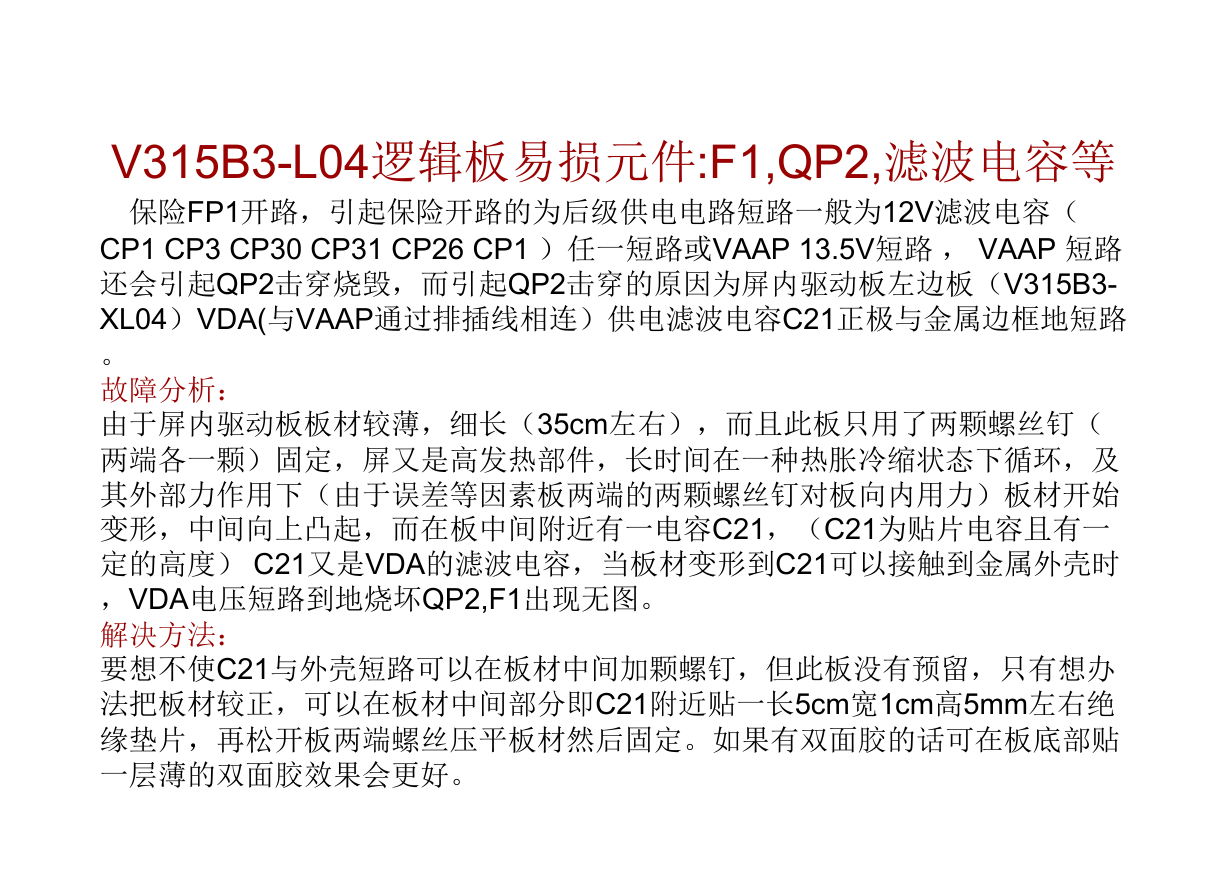

V315B3-L04逻辑板易损元件:F1,QP2,滤波电容等保险FP1开路，引起保险开路的为后级供电电路短路一般为12V滤波电容（ CP1 CP3 CP30 CP31 CP26 CP1 ）任一短路或VAAP 13.5V短路， VAAP 短路还会引起QP2击穿烧毁，而引起QP2击穿的原因为屏内驱动板左边板（V315B3- XL04）VDA(与VAAP通过排插线相连）供电滤波电容C21正极与金属边框地短路。故障分析：由于屏内驱动板板材较薄，细长（35cm左右），而且此板只用了两颗螺丝钉（两端各一颗）固定，屏又是高发热部件，长时间在一种热胀冷缩状态下循环，及其外部力作用下（由于误差等因素板两端的两颗螺丝钉对板向内用力）板材开始变形，中间向上凸起，而在板中间附近有一电容C21，（C21为贴片电容且有一定的高度） C21又是VDA的滤波电容，当板材变形到C21可以接触到金属外壳时，VDA电压短路到地烧坏QP2,F1出现无图。解决方法：要想不使C21与外壳短路可以在板材中间加颗螺钉，但此板没有预留，只有想办法把板材较正，可以在板材中间部分即C21附近贴一长5cm宽1cm高5mm左右绝缘垫片，再松开板两端螺丝压平板材然后固定。如果有双面胶的话可在板底部贴一层薄的双面胶效果会更好。
