信息本部彩电培训体系列手册维修手册 Service Manual 编号： HRDZPXZL00000v0 专用号：2008-11-04 产品机芯或产品系列名称型号：21FV6H-B 系列：V6 机芯：8873 1．显像管尺寸偏转角点距 21 寸 90 0.0625mm 对角线尺寸 54cm 低辐射 2．信号伴音信号制式 DK、BG、I、M 图像信号制式 PAL\AV NTSC3.58\ NTSC4.43 功率 ≤70W 青岛海尔电子有限公司版权所有未经授权拷贝和传播是犯法的行为编制：审核：会签：批准：

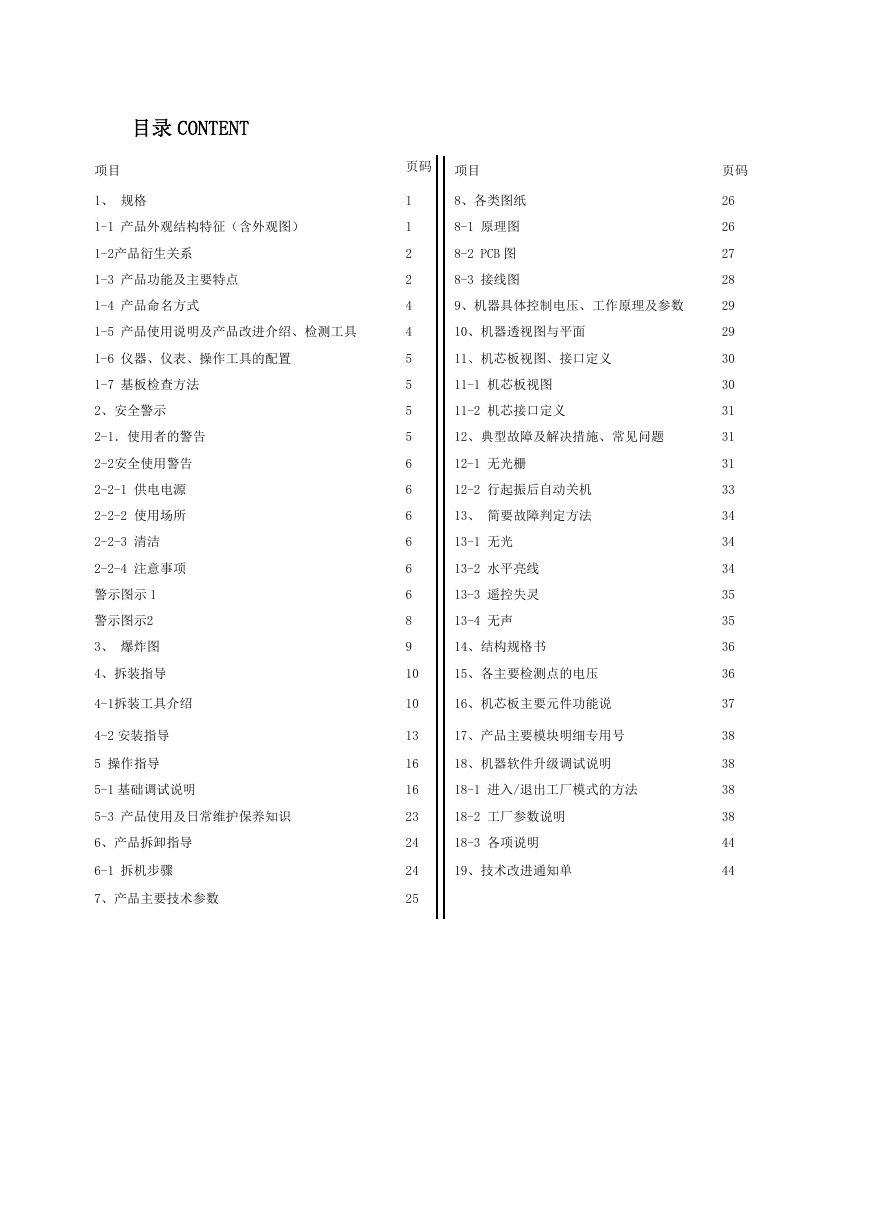

目录 CONTENT 项目 1、规格 1-1 产品外观结构特征（含外观图） 1-2产品衍生关系 1-3 产品功能及主要特点 1-4 产品命名方式 1-5 产品使用说明及产品改进介绍、检测工具 1-6 仪器、仪表、操作工具的配置 1-7 基板检查方法 2、安全警示 2-1．使用者的警告 2-2安全使用警告 2-2-1 供电电源 2-2-2 使用场所 2-2-3 清洁 2-2-4 注意事项警示图示 1 警示图示2 3、爆炸图 4、拆装指导 4-1拆装工具介绍 4-2 安装指导 5 操作指导 5-1 基础调试说明 5-3 产品使用及日常维护保养知识 6、产品拆卸指导 6-1 拆机步骤 7、产品主要技术参数页码项目页码 1 1 2 2 4 4 5 5 5 5 6 6 6 6 6 6 8 9 10 10 13 16 16 23 24 24 25 8、各类图纸 8-1 原理图 8-2 PCB 图 8-3 接线图 9、机器具体控制电压、工作原理及参数 10、机器透视图与平面 11、机芯板视图、接口定义 11-1 机芯板视图 11-2 机芯接口定义 12、典型故障及解决措施、常见问题 12-1 无光栅 12-2 行起振后自动关机 13、简要故障判定方法 13-1 无光 13-2 水平亮线 13-3 遥控失灵 13-4 无声 14、结构规格书 15、各主要检测点的电压 16、机芯板主要元件功能说 17、产品主要模块明细专用号 18、机器软件升级调试说明 18-1 进入/退出工厂模式的方法 18-2 工厂参数说明 18-3 各项说明 19、技术改进通知单 26 26 27 28 29 29 30 30 31 31 31 33 34 34 34 35 35 36 36 37 38 38 38 38 44 44

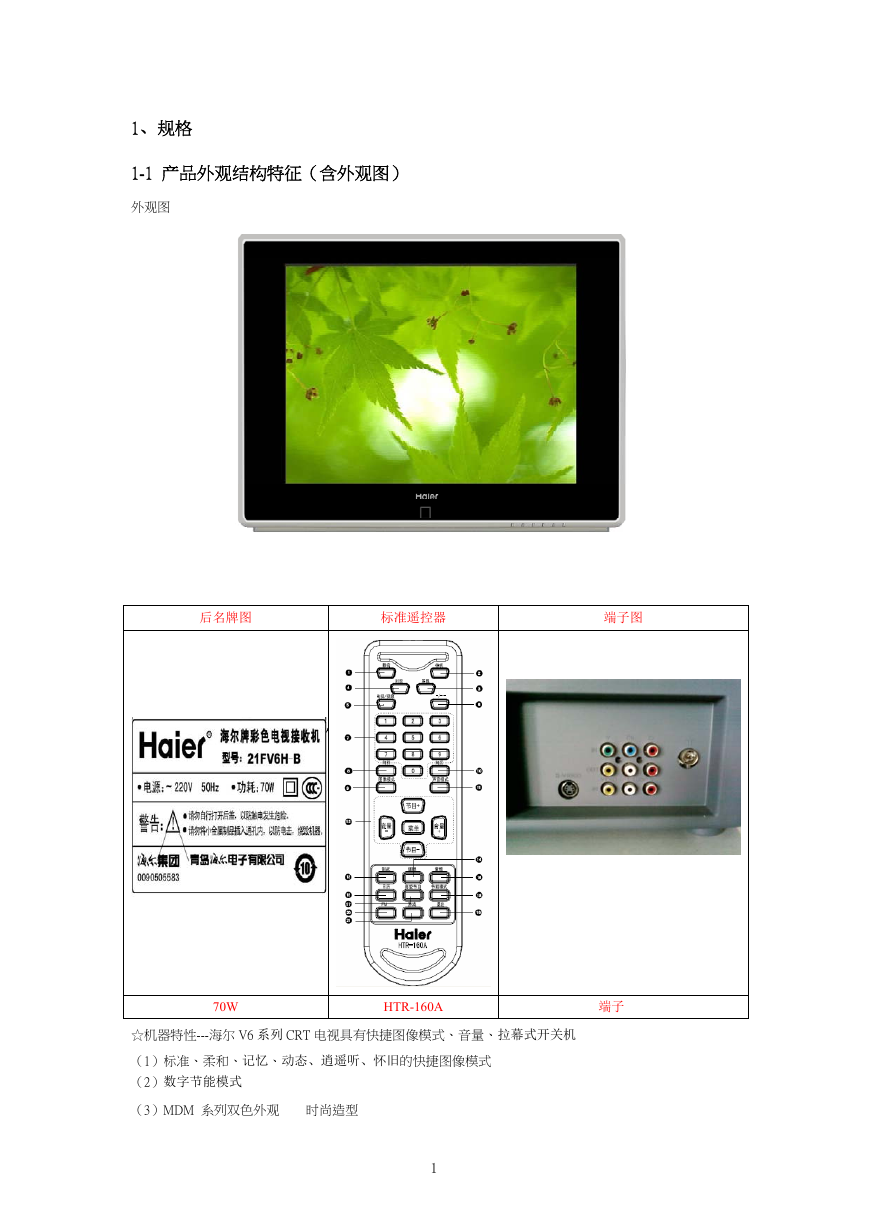

1、规格 1-1 产品外观结构特征（含外观图）外观图后名牌图标准遥控器端子图 70W HTR-160A 端子 ☆机器特性---海尔 V6 系列 CRT 电视具有快捷图像模式、音量、拉幕式开关机（1）标准、柔和、记忆、动态、逍遥听、怀旧的快捷图像模式（2）数字节能模式（3）MDM 系列双色外观时尚造型 1

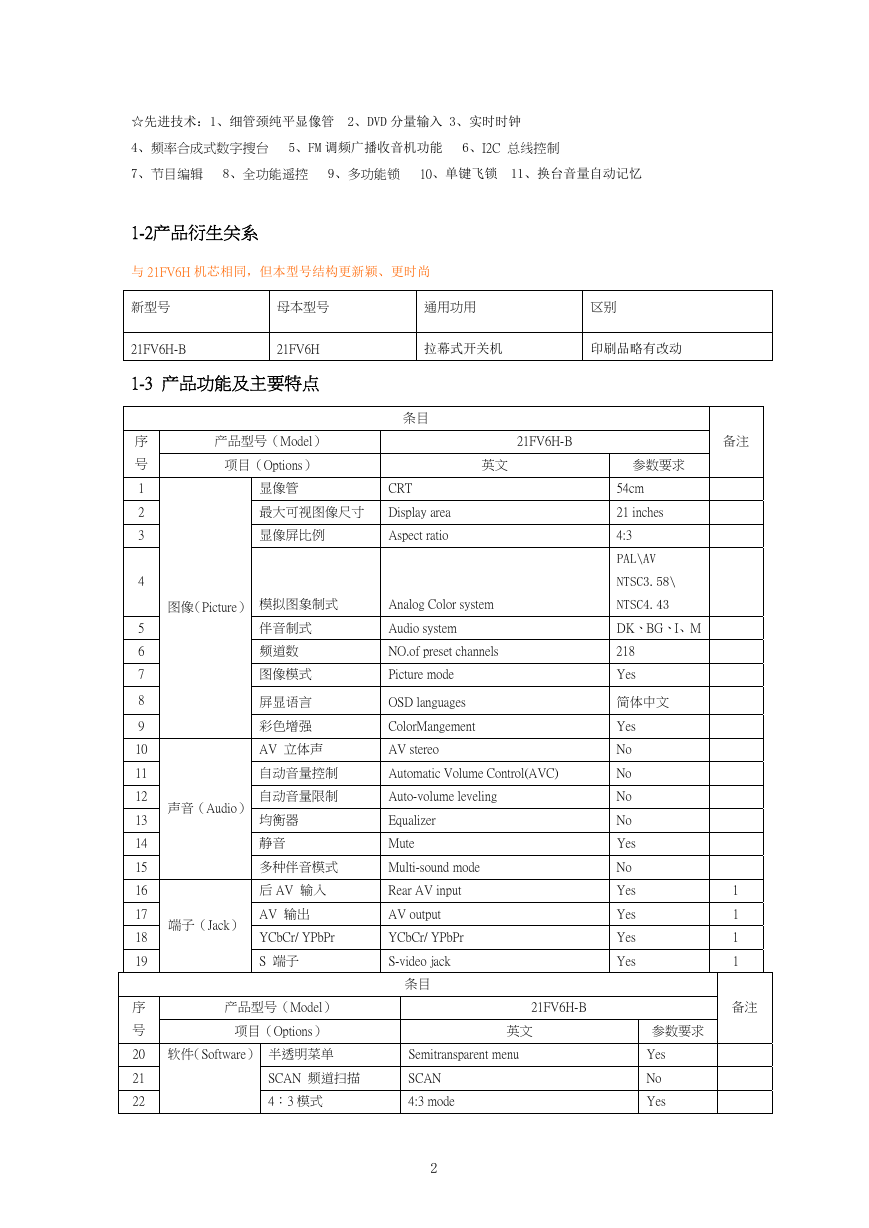

☆先进技术：1、细管颈纯平显像管 2、DVD 分量输入 3、实时时钟 4、频率合成式数字搜台 5、FM 调频广播收音机功能 6、I2C 总线控制 7、节目编辑 8、全功能遥控 9、多功能锁 10、单键飞锁 11、换台音量自动记忆 1-2产品衍生关系与 21FV6H 机芯相同，但本型号结构更新颖、更时尚新型号母本型号通用功用区别 21FV6H-B 21FV6H 拉幕式开关机印刷品略有改动 1-3 产品功能及主要特点条目产品型号（Model）项目（Options） 21FV6H-B 备注英文参数要求显像管 CRT 最大可视图像尺寸 Display area 显像屏比例 Aspect ratio 图像（Picture）模拟图象制式 Analog Color system 伴音制式频道数图像模式屏显语言彩色增强 Audio system NO.of preset channels Picture mode OSD languages ColorMangement AV 立体声 AV stereo 自动音量控制 Automatic Volume Control(AVC) 自动音量限制 Auto-volume leveling 均衡器静音 Equalizer Mute 多种伴音模式 Multi-sound mode 后 AV 输入 Rear AV input AV 输出 AV output YCbCr/ YPbPr YCbCr/ YPbPr S 端子 S-video jack 条目声音（Audio）端子（Jack） 54cm 21 inches 4:3 PAL\AV NTSC3.58\ NTSC4.43 DK、BG、I、M 218 Yes 简体中文 Yes No No No No Yes No Yes Yes Yes Yes 1 1 1 1 产品型号（Model）项目（Options） 21FV6H-B 备注英文参数要求软件（Software）半透明菜单 Semitransparent menu SCAN 频道扫描 SCAN 4：3 模式 4:3 mode Yes No Yes 序号 1 2 3 4 5 6 7 8 9 10 11 12 13 14 15 16 17 18 19 序号 20 21 22 2

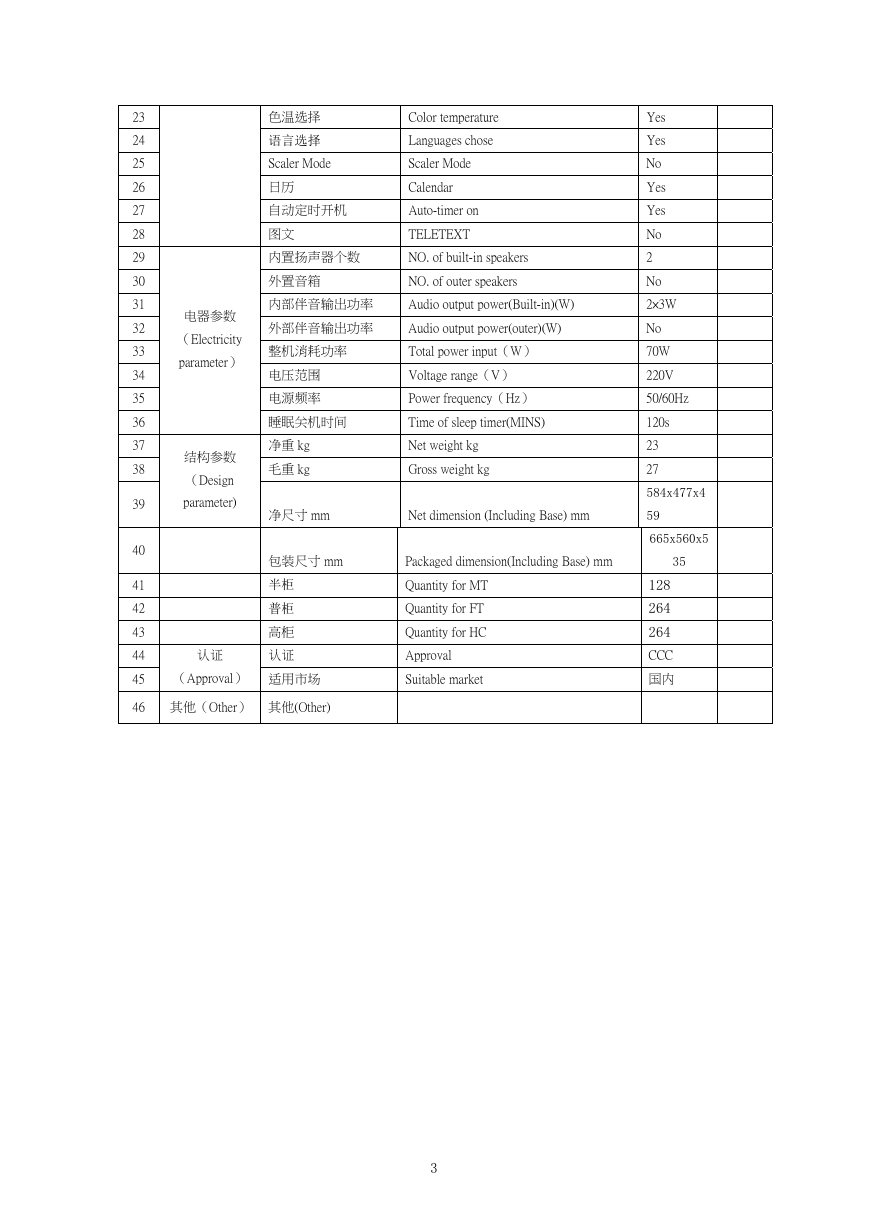

色温选择语言选择 Scaler Mode 日历 Color temperature Languages chose Scaler Mode Calendar 自动定时开机 Auto-timer on 图文 TELETEXT 内置扬声器个数 NO. of built-in speakers 外置音箱 NO. of outer speakers 内部伴音输出功率 Audio output power(Built-in)(W) 外部伴音输出功率 Audio output power(outer)(W) 整机消耗功率 Total power input（W）电压范围电源频率 Voltage range（V） Power frequency（Hz） 50/60Hz 睡眠关机时间 Time of sleep timer(MINS) 净重 kg 毛重 kg Net weight kg Gross weight kg 120s 23 27 584x477x4 净尺寸 mm Net dimension (Including Base) mm 59 包装尺寸 mm Packaged dimension(Including Base) mm 35 665x560x5 Yes Yes No Yes Yes No 2 No 2×3W No 70W 220V 128 264 264 CCC 国内 23 24 25 26 27 28 29 30 31 32 33 34 35 36 37 38 39 40 41 42 43 44 45 电器参数（Electricity parameter）结构参数（Design parameter) 认证半柜普柜高柜认证 Quantity for MT Quantity for FT Quantity for HC Approval （Approval）适用市场 Suitable market 46 其他（Other）其他(Other) 3

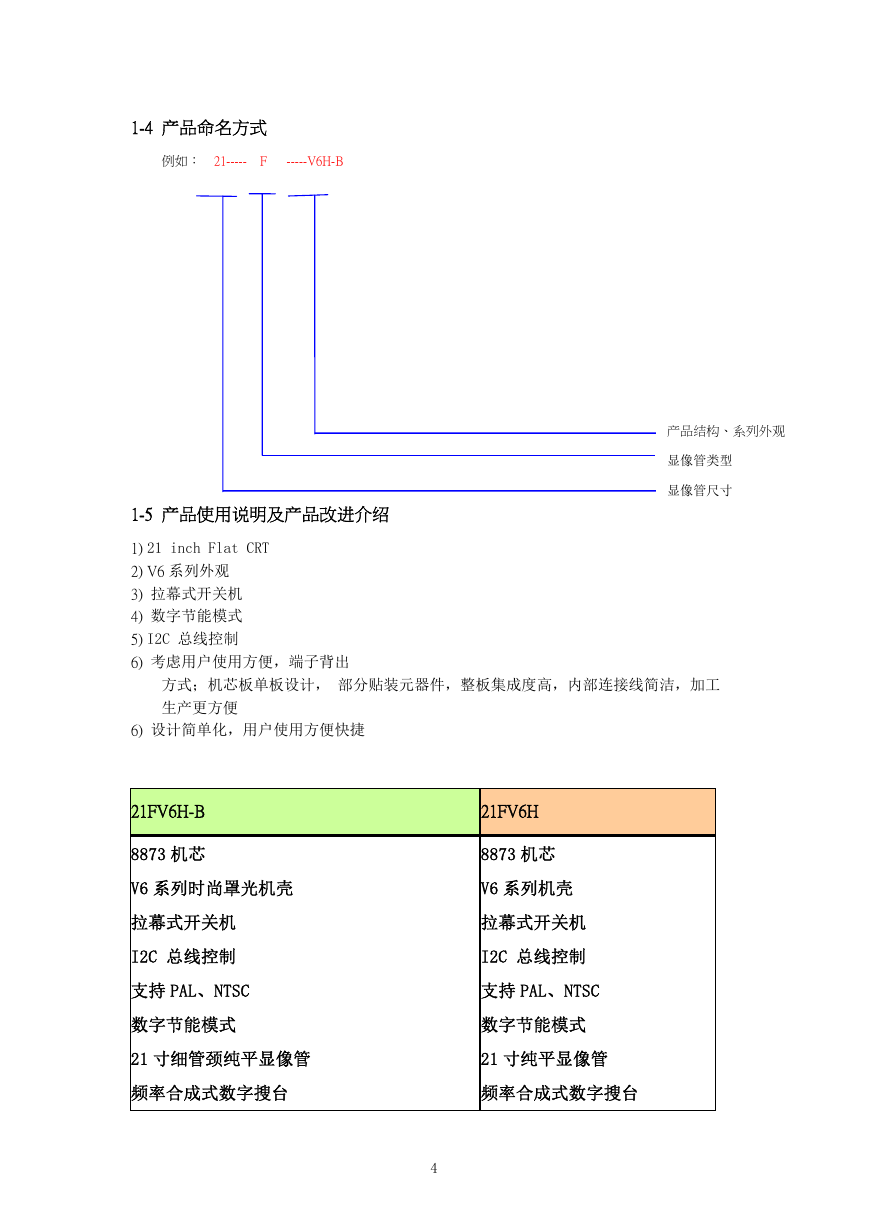

1-4 产品命名方式例如： 21----- F -----V6H-B 产品结构、系列外观显像管类型显像管尺寸 1-5 产品使用说明及产品改进介绍 1) 21 inch Flat CRT 2) V6 系列外观 3) 拉幕式开关机 4) 数字节能模式 5) I2C 总线控制 6) 考虑用户使用方便，端子背出方式；机芯板单板设计，部分贴装元器件，整板集成度高，内部连接线简洁，加工生产更方便 6) 设计简单化，用户使用方便快捷 21FV6H-B 8873 机芯 V6 系列时尚罩光机壳 21FV6H 8873 机芯 V6 系列机壳拉幕式开关机拉幕式开关机 I2C 总线控制 I2C 总线控制支持 PAL、NTSC 数字节能模式支持 PAL、NTSC 数字节能模式 21 寸细管颈纯平显像管 21 寸纯平显像管频率合成式数字搜台频率合成式数字搜台 4

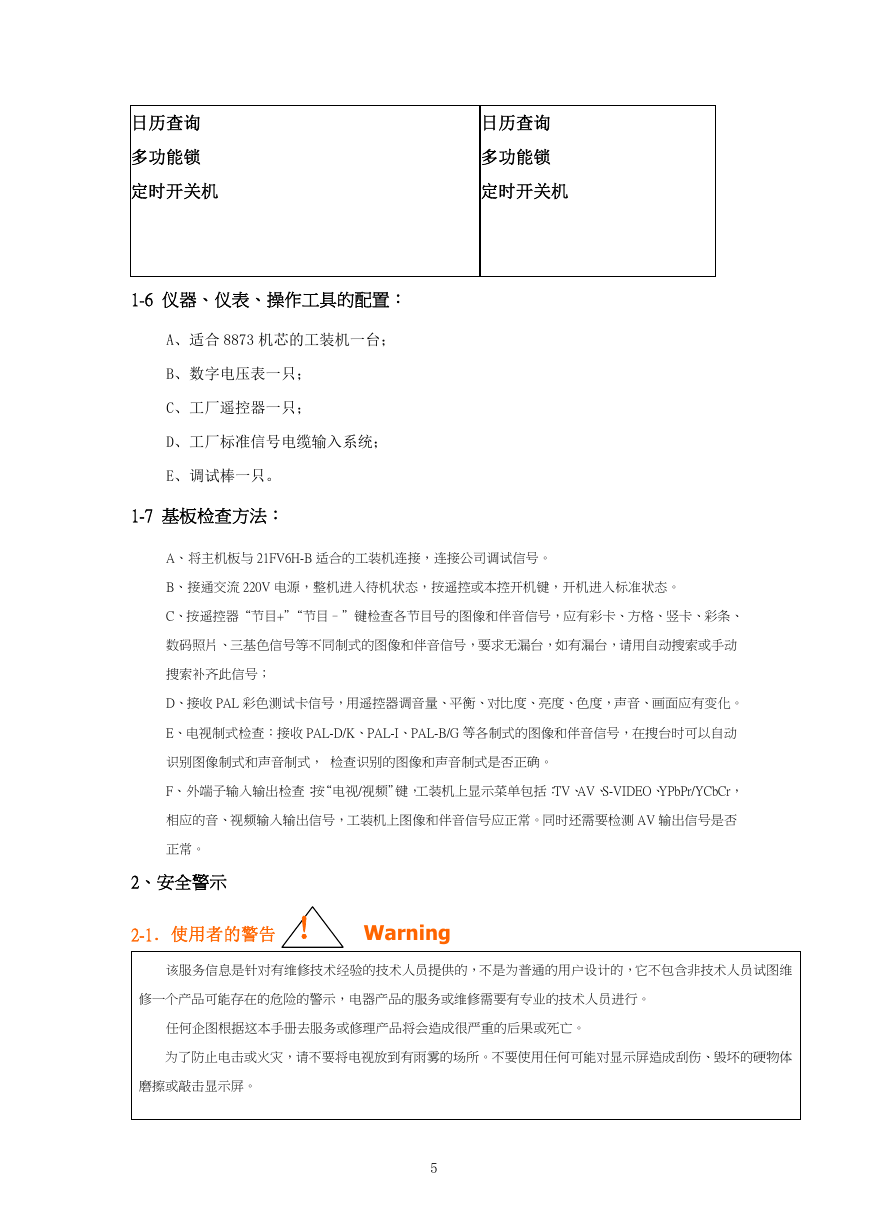

日历查询日历查询多功能锁定时开关机多功能锁定时开关机 1-6 仪器、仪表、操作工具的配置： A、适合 8873 机芯的工装机一台； B、数字电压表一只； C、工厂遥控器一只； D、工厂标准信号电缆输入系统； E、调试棒一只。 1-7 基板检查方法： A、将主机板与 21FV6H-B 适合的工装机连接，连接公司调试信号。 B、接通交流 220V 电源，整机进入待机状态，按遥控或本控开机键，开机进入标准状态。 C、按遥控器“节目+”“节目–”键检查各节目号的图像和伴音信号，应有彩卡、方格、竖卡、彩条、数码照片、三基色信号等不同制式的图像和伴音信号，要求无漏台，如有漏台，请用自动搜索或手动搜索补齐此信号； D、接收 PAL 彩色测试卡信号，用遥控器调音量、平衡、对比度、亮度、色度，声音、画面应有变化。 E、电视制式检查：接收 PAL-D/K、PAL-I、PAL-B/G 等各制式的图像和伴音信号，在搜台时可以自动识别图像制式和声音制式，检查识别的图像和声音制式是否正确。 F、外端子输入输出检查：按“电视/视频”键，工装机上显示菜单包括：TV、AV、S-VIDEO、YPbPr/YCbCr，相应的音、视频输入输出信号，工装机上图像和伴音信号应正常。同时还需要检测 AV 输出信号是否正常。 2、安全警示 2-1．使用者的警告！ Warning 该服务信息是针对有维修技术经验的技术人员提供的，不是为普通的用户设计的，它不包含非技术人员试图维修一个产品可能存在的危险的警示，电器产品的服务或维修需要有专业的技术人员进行。任何企图根据这本手册去服务或修理产品将会造成很严重的后果或死亡。为了防止电击或火灾，请不要将电视放到有雨雾的场所。不要使用任何可能对显示屏造成刮伤、毁坏的硬物体磨擦或敲击显示屏。 5
